等离子切割机操作流程
等离子切割机操作程序
等离子切割机操作程序Q/DLZQ-SC-CZ-2013-001一、打开方式：1、打开电源开关（空压机、切割机主开关）。
2、插入钥匙打开开关到（Ⅱ）。
3、按绿键（启动键）。
4、打开APC开关（机器后门内）。
5、打开电脑启动键（桥板开关绿键）。
6、打开主机开关（旁边主机桥板开关绿键）听到枪嘴放完气后（有响声）方可使用。
二、关闭方式：1、关闭电脑键（桥板开关绿键）。
2、关闭红键（停止键）。
3、关闭插入钥匙打开开关到（O）。
4、关闭APC开关（机器后门内）。
5、关闭主机开关（旁边主机桥板开关绿键）。
6、关闭电源开关（空压机、切割机主开关）。
三、保存文件：1、插入U盘。
2、按F2文件。
3、按方向键，找到U盘文件夹，（U盘代号Memory stick）。
4、按确定键（Enter）下翻找到文件（到下格）。
5、按方向键找到所需文件。
6、按F8确定。
7、取出U盘。
8、按ESC（使用时均按此键返回主页）。
四、找文件：1、按F2文件再按方向键找到（标题Hypemst CNC Nests）。
2、按确定键（Enter）到文件格。
3、按方向键选定文件。
4、按F8确定。
5、按ESC键返回主页。
五、零件镜相：按F3，按确定键（Enter）按方向键（X、Y轴）按F8确定。
六、校板:1、按F11（手动）按方向键移动机器找到开始点，（按1#枪对应下排按钮上下移动枪头）1#枪按钮上拔为开。
（下排左边第2键上拔为开，代表切割）。
2、按ESC键返回主页。
3、按F3（图形出现蓝线）再按F3（进入校板，按F1）。
4、按确定键（Enter）屏幕开。
5、按F1屏幕出现（手动键激活）。
6、按F3（在倾斜点）按F8、按确定键（Enter）。
7、按F11（手动、可省略）按方向键移动机器找到尾点。
8、按F2、按F8、按确定键（Enter）。
9、如果原始点对不上，按上述程序重新校正原始点后，按ESC键返回主页。
七、切割：1、按F8屏幕数据清零。
2、按F6选预演、等离子切割、燃氧气切割（连续按F6可转变）。

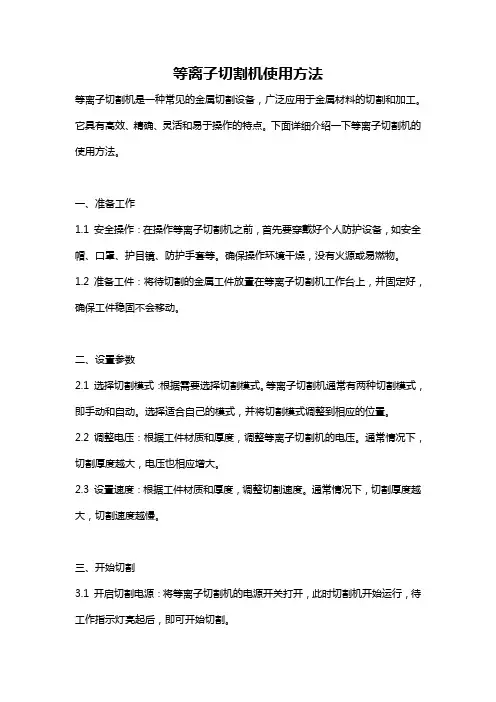

等离子切割机使用方法
等离子切割机使用方法等离子切割机是一种常见的金属切割设备，广泛应用于金属材料的切割和加工。
它具有高效、精确、灵活和易于操作的特点。
下面详细介绍一下等离子切割机的使用方法。
一、准备工作1.1 安全操作：在操作等离子切割机之前，首先要穿戴好个人防护设备，如安全帽、口罩、护目镜、防护手套等。
确保操作环境干燥，没有火源或易燃物。
1.2 准备工件：将待切割的金属工件放置在等离子切割机工作台上，并固定好，确保工件稳固不会移动。
二、设置参数2.1 选择切割模式：根据需要选择切割模式。
等离子切割机通常有两种切割模式，即手动和自动。
选择适合自己的模式，并将切割模式调整到相应的位置。
2.2 调整电压：根据工件材质和厚度，调整等离子切割机的电压。
通常情况下，切割厚度越大，电压也相应增大。
2.3 设置速度：根据工件材质和厚度，调整切割速度。
通常情况下，切割厚度越大，切割速度越慢。
三、开始切割3.1 开启切割电源：将等离子切割机的电源开关打开，此时切割机开始运行，待工作指示灯亮起后，即可开始切割。
3.2 按下切割按钮：按下切割按钮，等离子切割机会自动出气并点燃等离子弧，在工件表面形成一个切割口。
3.3 移动切割头：通过手柄或机械装置，将切割头沿着需要切割的轨迹移动。
注意要保持切割头与工件表面的距离，通常为工件厚度的1/10至1/8。
3.4 过渡与调整：在切割过程中，根据需要进行速度和温度的调整。
确保切割速度适中，不过热或过慢。
四、结束切割4.1 切断电源：在切割完成后，将切割电源关闭，并等待切割设备冷却。
4.2 清理工作面：清除等离子切割机上粉尘和残渣，保持工作面干净整洁，以便下次使用。
4.3 储存等离子切割机：妥善存放等离子切割机，避免长时间不使用造成损坏。
五、注意事项5.1 安全操作：在使用等离子切割机时，要注意操作规程，防止意外发生。
5.2 工件固定：为了确保切割的准确性，要确保工件固定牢固，不会因为移动而影响切割质量。

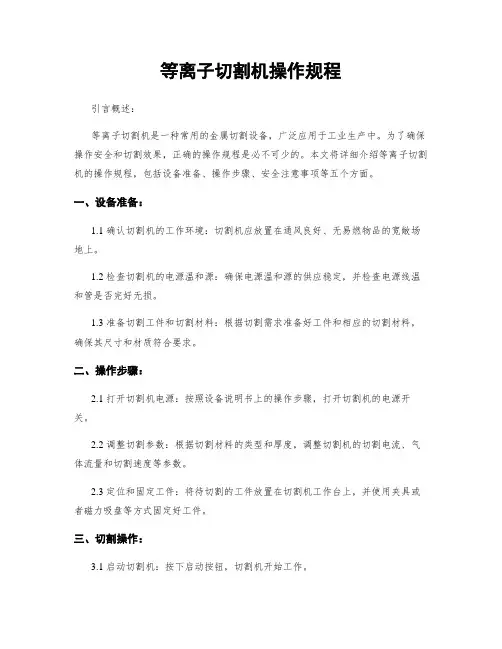

等离子切割机操作规程
等离子切割机操作规程引言概述：等离子切割机是一种常用的金属切割设备，广泛应用于工业生产中。
为了确保操作安全和切割效果，正确的操作规程是必不可少的。
本文将详细介绍等离子切割机的操作规程，包括设备准备、操作步骤、安全注意事项等五个方面。
一、设备准备：1.1 确认切割机的工作环境：切割机应放置在通风良好、无易燃物品的宽敞场地上。
1.2 检查切割机的电源温和源：确保电源温和源的供应稳定，并检查电源线温和管是否完好无损。
1.3 准备切割工件和切割材料：根据切割需求准备好工件和相应的切割材料，确保其尺寸和材质符合要求。
二、操作步骤：2.1 打开切割机电源：按照设备说明书上的操作步骤，打开切割机的电源开关。
2.2 调整切割参数：根据切割材料的类型和厚度，调整切割机的切割电流、气体流量和切割速度等参数。
2.3 定位和固定工件：将待切割的工件放置在切割机工作台上，并使用夹具或者磁力吸盘等方式固定好工件。
三、切割操作：3.1 启动切割机：按下启动按钮，切割机开始工作。
3.2 控制切割路径：通过控制切割机的操作手柄或者控制面板，控制切割机按照预定路径进行切割。
3.3 观察切割过程：在切割过程中，观察切割质量和切割速度，及时调整切割参数以获得最佳的切割效果。
四、安全注意事项：4.1 佩戴个人防护装备：操作人员应佩戴防护眼镜、手套和防护服等个人防护装备，确保自身安全。
4.2 注意切割机周围环境：切割机工作时产生的火花和热量可能引起火灾，因此要保持切割机周围的环境整洁，并远离易燃物品。
4.3 定期维护和检查：定期对切割机进行维护和检查，确保设备的正常运行和安全性。
五、操作结束：5.1 关闭切割机：操作完成后，按下切割机的住手按钮，切割机住手工作。
5.2 清理工作区域：清理切割机周围的工作区域，清除切割产生的废料和残留物。
5.3 关闭电源温和源：关闭切割机的电源开关，并切断气源供应。
结论：通过遵守等离子切割机的操作规程，能够确保切割机的安全运行和切割质量。

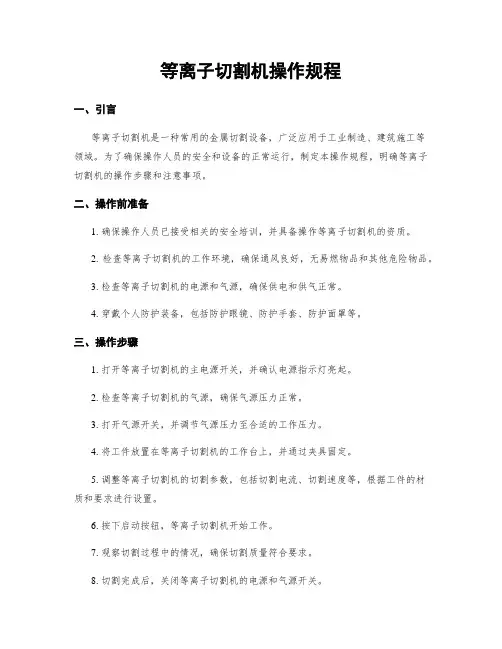

等离子切割机操作规程
等离子切割机操作规程一、引言等离子切割机是一种常用的金属切割设备，广泛应用于工业制造、建筑施工等领域。
为了确保操作人员的安全和设备的正常运行，制定本操作规程，明确等离子切割机的操作步骤和注意事项。
二、操作前准备1. 确保操作人员已接受相关的安全培训，并具备操作等离子切割机的资质。
2. 检查等离子切割机的工作环境，确保通风良好，无易燃物品和其他危险物品。
3. 检查等离子切割机的电源和气源，确保供电和供气正常。
4. 穿戴个人防护装备，包括防护眼镜、防护手套、防护面罩等。
三、操作步骤1. 打开等离子切割机的主电源开关，并确认电源指示灯亮起。
2. 检查等离子切割机的气源，确保气源压力正常。
3. 打开气源开关，并调节气源压力至合适的工作压力。
4. 将工件放置在等离子切割机的工作台上，并通过夹具固定。
5. 调整等离子切割机的切割参数，包括切割电流、切割速度等，根据工件的材质和要求进行设置。
6. 按下启动按钮，等离子切割机开始工作。
7. 观察切割过程中的情况，确保切割质量符合要求。
8. 切割完成后，关闭等离子切割机的电源和气源开关。
9. 清理切割产生的废料和碎屑，保持工作区域的整洁。
四、注意事项1. 操作人员在操作等离子切割机时，应集中注意力，严禁分心或进行其他无关操作。
2. 切割过程中，应保持工件和切割头之间的适当距离，避免发生意外事故。
3. 切割过程中，应定期检查切割头的磨损情况，如发现磨损严重应及时更换。
4. 操作人员应注意防止电击和火灾等事故的发生，严禁在切割过程中使用易燃物品。
5. 操作人员应遵守操作规程，不得擅自改变切割参数，以免影响切割质量和设备寿命。
6. 操作人员应定期维护等离子切割机，包括清洁设备、检查电路和气路等。
五、紧急情况处理1. 如发生设备故障或意外事故，操作人员应立即停止操作，并报告相关负责人。
2. 在紧急情况下，操作人员应按照应急预案进行处理，确保人员安全和设备保护。
六、操作记录操作人员应按照规定，及时记录等离子切割机的操作情况，包括操作时间、切割参数、切割质量等，以备后续参考和分析。

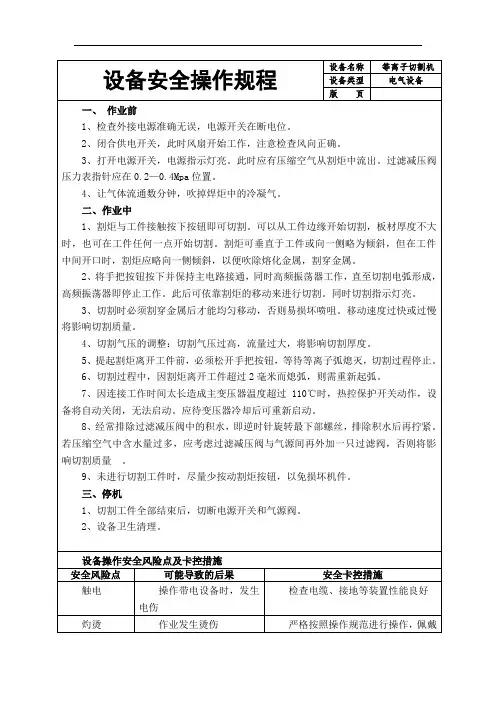

设备安全操作规程( 等离子切割机)
安全风险点
可能导致的后果
安全卡控措施
触电
操作带电设备时，发生电伤
检查电缆、接地等装置性能良好
灼烫
作业发生烫伤
严格按照操作规范进行操作，佩戴好防护用品，电焊手套和面罩
设备日常检查保养范围及要求
保持设备清洁，定期对设备进行擦拭。
检查作业现场10米内无易爆、易燃物。
确认电缆绝缘良好，无外露。
确认焊炬把手绝缘良好。
二、作业中
1、割炬与工件接触按下按钮即可切割。可以从工件边缘开始切割，板材厚度不大时，也可在工件任何一点开始切割。割炬可垂直于工件或向一侧略为倾斜，但在工件中间开口时，割炬应略向一侧倾斜，以便吹除熔化金属，割穿金属。
2、将手把按钮按下并保持主电路接通，同时高频振荡器工作，直至切割电弧形成，高频振荡器即停止工作。此后可依靠割炬的移动来进行切割。同时切割指示灯亮。
3、切割时必须割穿金属后才能均匀移动，否则易损坏喷咀。移动速度过快或过慢将影响切割质量。
4、切割气压的调整：切割气压过高，流量过大，将影响切割厚度。
5、提起割炬离开工件前，必须松开手把按钮，等待等离子弧熄灭，切割过程停止。
6、切割过程中，因割炬离开工件超过2毫米而熄弧，则需重新起弧。
7、因连接工作时间太长造成主变压器温度超过110℃时，热控保护开关动作，设备将自动关闭，无法启动。应待变压器冷却后可重新启动。
8、经常排除过滤减压阀中的积水，即逆时针旋转最下部螺丝，排除积水后再拧紧。若压缩空气中含水量过多，应考虑过滤减压阀与气源间再外加一只过滤阀，否则将影响切割质量。
9、未进行切割工件时，尽量少按动割炬按钮，以免损坏机件。
三、停机
1、切割工件全部结束后，切断电源开关和气源阀。
等离子切割机操作规程
等离子切割机操作规程引言概述：等离子切割机是一种常用于金属切割的设备，具有高效、精确的特点。
然而，由于操作不当可能引发安全事故，因此掌握正确的操作规程十分重要。
本文将详细介绍等离子切割机的操作规程，以确保操作人员的安全以及设备的正常运行。
一、设备准备1.1 熟悉设备：操作人员应详细了解等离子切割机的结构、工作原理以及各个部件的功能，确保对设备的整体情况有清晰的认识。
1.2 安全检查：在操作前，必须进行设备的安全检查，包括检查电源线、气源线、冷却系统等是否正常运行，以及各个部件是否安装牢固，确保设备处于正常工作状态。
1.3 个人防护装备：操作人员必须佩戴符合要求的个人防护装备，包括防护眼镜、防护手套、防护面罩等，以确保在操作过程中的人身安全。
二、操作步骤2.1 设备开机：按照操作手册的要求，正确开启等离子切割机的电源开关，确保设备正常启动。
2.2 材料准备：根据切割需求，选择适当的金属材料，并将其放置在切割台上，确保材料的稳定性和切割的准确性。
2.3 切割参数设置：根据材料的种类和厚度，设置适当的切割参数，包括等离子气体流量、切割速度等，以确保切割效果的质量。
2.4 开始切割：操作人员应站在安全的位置，按下启动按钮，开始切割过程。
在切割过程中，要保持专注，注意观察切割状态，确保切割的准确性和稳定性。
三、操作注意事项3.1 防止触电：在操作过程中，操作人员应避免触碰设备的电源线和高压线，以免发生触电事故。
3.2 防止烧伤：等离子切割机在工作时会产生高温，操作人员应避免接触切割区域，以免发生烧伤事故。
3.3 防止气体泄漏：操作人员应定期检查气源线路，确保气体不会泄漏，避免气体积聚引发安全隐患。
四、操作结束4.1 关闭设备：在切割完成后，操作人员应按照操作手册的要求，正确关闭等离子切割机的电源开关，确保设备停止运行。
4.2 清理工作区：操作人员应将切割过程中产生的废料和碎屑清理干净，保持工作区的整洁。
4.3 设备保养：定期对等离子切割机进行保养，包括清洁设备、更换易损件等，以确保设备的正常运行和使用寿命。
等离子切割机操作规程
等离子切割机操作规程一、引言等离子切割机是一种常用的金属加工设备，广泛应用于工业生产中的金属切割工艺。
为了确保操作的安全性和高效性，制定本操作规程，明确等离子切割机的操作流程和注意事项。
二、操作前准备1. 检查设备：确保等离子切割机的各个部件完好无损，电源线接地良好，气源供应正常。
2. 环境检查：确保操作区域通风良好，无易燃、易爆物品，保持操作区域整洁。
三、操作流程1. 打开电源开关：按照设备说明书上的指示打开等离子切割机的电源开关。
2. 设置切割参数：根据所需切割材料的类型和厚度，设置适当的切割参数，如切割电流、气体流量等。
3. 检查气源：确保气源正常供应，检查气体压力是否在设定范围内。
4. 穿戴个人防护装备：佩戴防护眼镜、防护手套和防护服等个人防护装备，确保操作人员的安全。
5. 准备工件：将待切割的工件放置在等离子切割机的工作台上，并固定好。
6. 开始切割：按下启动按钮，等离子切割机开始工作。
注意观察切割过程中的情况，确保切割质量。
7. 结束切割：切割完成后，及时关闭等离子切割机的电源开关，停止气源供应。
四、注意事项1. 安全操作：操作人员应熟悉设备的使用方法和安全操作规程，严禁未经培训的人员操作等离子切割机。
2. 防护措施：操作人员应佩戴个人防护装备，包括防护眼镜、防护手套和防护服等，以保护自身安全。
3. 气源检查：在操作前，务必检查气源供应是否正常，气体压力是否稳定。
4. 切割参数设置：根据切割材料的要求，正确设置切割参数，以确保切割质量。
5. 观察切割过程：在切割过程中，操作人员应时刻观察切割情况，及时调整操作，确保切割质量。
6. 停止切割：切割完成后，及时关闭电源开关和气源供应，确保设备安全。
五、常见故障及处理方法1. 切割不稳定：可能是气源压力不稳定，检查气源供应；也可能是切割参数设置不正确，重新设置切割参数。
2. 切割质量差：可能是切割电流设置过高或过低，调整切割电流；也可能是切割速度过快或过慢，调整切割速度。
等离子切割机使用方法
等离子切割机使用方法
等离子切割机是一种常用的切割工具，广泛应用于金属加工、建筑和制造业等领域。
它通过电磁场和离子化气体产生高热能等离子体，利用高温和高能量的等离子体将金属材料切割整形。
使用等离子切割机需要遵循以下步骤：
1. 准备工作：戴上防护眼镜、手套和耳塞，确保安全。
检查切割机的电源线是否插入，气源管是否连接，气体压力是否正常。
2. 设定切割参数：根据要切割的物料类型和厚度，调整等离子切割机的电流、气压和切割速度等参数。
不同材料需要不同的参数调整，以获得最佳的切割效果。
3. 标记切割线：使用标尺、铅笔或蓝胶带在待切割的物料表面上标记出切割线。
确保标记准确、清晰可见。
4. 开机预热：按下开机按钮，等离子切割机开始预热。
根据切割机型号和规格不同，预热时间可能需要几分钟到十几分钟。
5. 放置导轨：将等离子切割机的导轨放置在切割线上，并用夹具或夹子固定导轨，以确保切割的准确性和稳定性。
6. 进行切割：将等离子炬头放在导轨上，沿着切割线开始切割。
保持稳定的手臂和移动速度，避免切割过快或过慢。
7. 完成切割：当切割完成后，将切割机移出导轨，关闭等离子
切割机的电源和气源。
等离子切割机的炬头会很热，请注意避免触摸。
8. 清理和保养：切割后，清理切割出的金属屑和残渣，保持切割机的清洁。
定期检查切割机的各部分，清理灰尘和油污，确保设备处于良好的工作状态。
以上就是等离子切割机的使用方法。
在操作过程中，务必严格遵循安全操作规程，避免发生意外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等离子切割机操作流程
1、开机前准备
（1）检查电源通风口有无堵塞
（2）将机壳用导电面积大于6mm²的导线可靠接地
（3）连接气管
（4）将切割枪的气电一体化接头安装到切割机面板的介面上，并用扳手顺时针紧固
（5）将回路电缆的快速插头到切割机面板的快速插座上，并顺时针用力旋紧
（6）根据焊机的输入电压等级将电源线接到相应电压等级的配电箱上，切勿接错电压
2、操作
（1）将前/后置面板上的电源钮打至ON挡
（2）打开控制空气的气阀，将压力和气流量调制额定频率
（3）按下割炬上的开关后电磁阀启动
（4）按照工件的厚度及工艺要求，设置适当的切割电流
（5）将钨极与焊接工艺保持1-2mm的间距，按下焊炬控制开关
2、操作
（1）打开电源开关ON
（2）选择出丝模式；
（3）选择板厚（电流会自动匹配）。
3、操作后的整理
（1）关闭电源；
（2）关闭气罐；
（3）断开插头；
（4）关闭抽风机；
（5）打扫场地卫生。
注意事项：此项操作必须穿好工作服，安全防护三件套，选择合适的焊接面罩。
