浙教版2018-2019年第二学期九年级下学期科学中考专题练习：电路和欧姆定律(试卷和答案)
2022年浙江省中考科学试题分类——专题9电路与欧姆定律公开课
2022年浙江省中考科学试题分类——专题9电路与欧姆定律一、单选题1．（2022·杭州）甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响：当闭合乙房间开关时，只有甲房间电铃响。
符合此要求的电路是（）A．B．C．D．2．（2022·台州）某同学做了一个如图所示的“魔法火焰”实验：加热铅笔芯时，小灯泡慢慢亮了起来！下列有关判断正确的是()A．电源电压变大B．铅笔芯电阻变大C．电路中电流变大D．小灯泡功率变小3．（2022·台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（）A．2.50伏B．12.5伏C．2.50安D．12.5安4．（2022·台州）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。
选择的接线柱是（）A．AB B．CD C．BD D．AD 5．（2022·湖州）要测未知电阻R的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻R0、未知电阻R x、开关、导线若干。
小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表A1和A2的示数分别如图乙和图丙所示，则R的阻值为（）A．5欧姆B．10欧姆C．15欧姆D．20欧姆6．（2022·宁波）核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。
有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。
上述植绒过程中蕴含了许多科学知识，下列描述不合理．．．的是（）A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子B．以移动的喷头为参照物，被植绒物体是运动的C．绒毛能在高压静电作用下运动，是由于能量可以创生D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态7．（2022·绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。
中考科学冲刺专题 电路试题 浙教版-浙教版初中九年级全册自然科学试题
电路授课内容电路星级★★★授课日期及时段教学内容Ⅰ.知识结构＜建议用时5分钟！＞1.串并联电路的特点：2.电流：3.使用电流表测量电流的注意点：①②③④4.电压：5.使用电压表测量电压的注意点：①②③④6.电阻：7.影响电阻大小的因素：8.家庭电路：（1）家庭电路的组成：(2)家庭电路的各种用电器是接人电路的，控制各种用电器工作的开关必须与用电器。
（3)火线和零线：家庭电路由外面的低压供电线路供电，其中一根电源引线是火线，另一根电源引线是零线。
火线和零线之间有的电压。
辨别火线和零线可用。
：专题概述：电路是学习电学的基础，重点掌握电路的连接方法、串并联电路的特点。
串并联电路的特点：1、串联电路的特点：[实验]把两只灯L1、L2连接成如图的电路图。
(1)闭合开关：灯L1亮，灯L2亮；断开开关，灯L1不亮，灯L2不亮。
特点1：开关同时控制两只灯的亮或灭。
(2)电流表分别测出1、2、3处的电流大小。
I1=安， I2= 安， I3=安。
可以得出I1、I2、I3的关系是I1=I2=I3。
特点2：串联电路中的电流处处相等。
(3)用电压表分别测1与2间、2与3间和1与3间的电压，即灯L1两端，L2两端，灯L1、L2两端的电压U1、U2、U总。
U1＝伏，U2＝伏，U总=伏。
可以得出U1、U2、U总的关系是U总=U1+U2。
特点3：串联电路中总的电压等于各灯两端的电压之和。
(4)闭合开关，灯L1、L2同时发光，拿掉其中一只灯，发生的现象是另一灯不发光。
原因是：串联电路中只有一条通路，电路上灯的亮灭相互影响。
归纳：串联电路的特点：开关同时控制灯的亮和灭；电流处处相等；总电压等于各灯两端的电压之和；其中一灯熄灭，其他灯全部熄灭。
2、并联电路的特点：[实验]把两只电灯L1、L2连接成如图的电路图。
1.闭合开关S1、S2。
闭合开关S，灯L1亮；灯L2亮，断开开关S，灯L1不亮，灯L2不亮。
特点1：干路开关控制整个电路上的电灯。

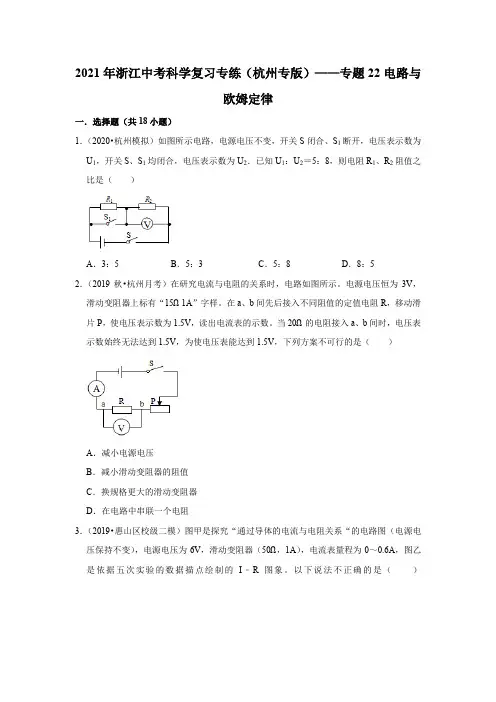

2021年浙江中考科学复习专练(杭州专版)——专题22电路与欧姆定律
2021年浙江中考科学复习专练（杭州专版）——专题22电路与欧姆定律一．选择题（共18小题）1．（2020•杭州模拟）如图所示电路，电源电压不变，开关S闭合、S1断开，电压表示数为U1，开关S、S1均闭合，电压表示数为U2．已知U1：U2＝5：8，则电阻R1、R2阻值之比是（）A．3：5B．5：3C．5：8D．8：5 2．（2019秋•杭州月考）在研究电流与电阻的关系时，电路如图所示。
电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。
在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。
当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，为使电压表能达到1.5V，下列方案不可行的是（）A．减小电源电压B．减小滑动变阻器的阻值C．换规格更大的滑动变阻器D．在电路中串联一个电阻3．（2019•惠山区校级二模）图甲是探究“通过导体的电流与电阻关系“的电路图（电源电压保持不变），电源电压为6V，滑动变阻器（50Ω，1A），电流表量程为0～0.6A，图乙是依据五次实验的数据描点绘制的I﹣R图象。
以下说法不正确的是（）A．利用五个电阻均能完成探究，定值电阻控制电压范围可以为2V～3VB．当R 由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大C．分析图象可得结论：电压一定时，电流与电阻成反比D．若电源电压可调，完成本次实验的电源电压最大为15V4．（2019•西湖区校级模拟）如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U﹣I坐标中描绘了相对应的点，如图乙，有关判断正确的是（）A．电源电压为8伏B．R2的阻值为10欧C．R1的阻值为20欧D．R2的电流变为0安5．（2019•西湖区校级模拟）汽车上的“油量表”其实是主要由电源、压敏电阻R、油量表等组成的路。
油箱位于压敏电阻上方，如图。
闭合开关，加油时，油量表示数需要增加，则（）A．压敏电阻R随所受油压的增大而增大B．压敏电阻R随所受油压的增大而不变C．油量表实质上是电流表D．油量表实质上是电压表6．（2019•西湖区校级模拟）有一种半导体材料的电阻值随着温度的变t/℃020*********R/欧500380300250220200化如表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路。
浙教版初中科学2018年中考真题分类汇编-电和磁--解析卷
浙教版初中科学2018年中考真题分类汇编：电与磁一选择题1.（2018 嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D【答案】A【考点】滑动变阻器；【解析】A、由图可知，该电路是串联电路，M接A，N接D时，滑片向左移动时，靠近下端接线柱，接入的电阻减小，电路的电流增大，灯泡会变亮；故A正确；B、由图可知，该电路是串联电路，M接B，N接C滑片向左移动时，远离下端接线柱，接入的电阻增大，电路的电流减小，灯泡会变暗；故B错误；C、由图可知，该电路是串联电路，M接A，N接B时滑动变阻器成为定值电阻，移动滑片没有任何影响，电路的电流不变，灯泡亮度不变；故C错误；D、由图可知，该电路是串联电路，M接C，N时滑动变阻器没有接入电路，滑片移动时对电路无任何影响，灯泡不变；故D错误；2.（2018 台州）某同学利用如图甲所示的电路进行实R，得验，电源电压恒为3V，更换5个定值电阻X到如图乙所示的图像，以下有关叙述正确的是（）A.该同学研究的是电流与电压的关系B.实验中电压表的示数保持不变C.滑动变阻器阻值变化为1欧~5欧R从5欧换成10欧后，应将滑片P向左移D.将X【答案】C；【考点】欧姆定律；【解析】A、由乙图可知，该实验的不变的是电压，电阻和电流是变化的；而研究电流与电压的关系要保证电阻不变；故A 错误；B 、由乙图可知，当I=时，U=；V 5.25A 5.0IR =Ω⨯=所以电压表示数为；故B 错误；C 、该电路中定值电阻的电压恒为，则滑动变阻器上的电压恒为；所以由乙图可知，当I=时，；Ω===1A 5.0V 5.0I U R 当I=时，；Ω===5A1.0V 5.0I U R 故C 正确； D 、串联电路也叫分压电压，电压与电阻成正比；而X R 变大，则其分担的电压也会变大，为了保证电压不变，所以滑动变阻器的接入阻值要增大，滑片要向右移动；故D 错误；3.（2018 湖州）下列4个实验所揭示的原理能直接推动发电机发明的是（ ）【答案】B【考点】电动机、发电机的原理；电磁铁；奥斯特现象；【解析】A 、图A 是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动，把电能转化为机械能，故A 不符合题意；B 、图B 闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象，据此可以制成发电机，故B 符合题意；C 、图C 是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C 不符合题意；D 、图D 是研究电磁铁的磁性强弱与电流大小关系的实验，从实验现象可以得出结论：电流越大电磁铁磁性越强，故D 不符合题意。
浙江省2018届中考科学复习第2部分物质科学一第19课时电路故障分析专题精讲试题
第19课时电路故障分析专题电路故障题在中考里常常出现，由于学生的电学知识不够扎实、全面，因此失分比较严重。
此类型题在学生心目中就是一道难题，一见到就怕了，根本没法做下去。
做此类题时要大胆猜测电路出故障的原因可能有哪些，然后分析、筛选出电路出故障的原因，并总结出电路故障题的做题规律。
串联电路故障分析1．闭合开关时，两盏灯都亮，一段时间后发现只有一盏灯亮。
串联电路中只有一盏灯亮，则电路某处发生短路，可用电压表判断故障的位置，若电压表有读数时，故障是在电压表所接的接点外短路，若电压表无读数时，故障是在电压表所接的接点内短路。
2．开始时两盏灯都亮，一段时间后发现两灯都不亮。
既然所有灯都不亮了，说明电路中存在断路现象，即此时电路出现开路。
常用的判断方法是用电压表依次测试某段两端，根据有无读数来判断故障的位置。
若电压表有读数(一般读数较大，接近电源电压)，说明只有并联电压表的用电器是开路的；若电压表无读数，说明没有电流通过电压表，此时串联电压表的电路是开路的。
【例1】(2017德阳中考)在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是( )A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路 D．电流表短路【解析】由图可知，两只小灯泡串联，电压表测量L1两端的电压。
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路断路；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是好的，所以故障原因是L1开路。
故A正确。
【答案】A1．如图所示电路，闭合开关S后，两灯均不发光。
为检测电路故障，小明做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。
则电路故障可能是( D )A．灯L1断路 B．灯L2短路C．电流表断路 D．灯L2断路2．如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。
浙教版2018-2019年第二学期九年级下学期科学中考专题练习：电功和电功率(试卷和答案)
第 1 页，共 7 页浙教版2018-2019年第二学期九年级下学期科学中考专题练习：电功和电功率（试卷和答案）一、选择题1． 关于下列用电器工作时的能量转化的说法错误的是（ ）2． 下面不是电功单位的是( )A ．千瓦时B ．伏×库C ．伏×安D ．瓦×秒3． 在电学中有这样一个问题：电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同。
为什么电炉丝热得发红，而导线却几乎不发热？对此同学甲这样解释：因为导线电阻很小，电炉丝电阻很大，根据焦耳定律，Q ＝I 2Rt ，电流相同，时间相同，热量与导体电阻成正比。
同学乙解释为：因为导线电阻很小，电炉丝电阻很大，所以电炉丝两端电压比导线两端电压大得多，电流通过导体产生的热量Q ＝W ＝UIt ，根据该式，在I 、t 相同时，热量与导体两端电压成正比。
对于同学甲和同学乙的解释，下列观点正确的是（ ）A ．同学甲和同学乙的解释都不正确B ．同学甲和同学乙的解释都正确C ．同学甲的解释正确，同学乙的解释不正确D ．同学甲的解释不正确，同学乙的解释正确4． 下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（ ）A ．“220V 25W ”B ．“220V 100W ”C ．“110V 60W ”D ．“36V 40W ”5． 在“探究通电导体产生热量跟哪些因素有关”的实验中，采用的探究方法是（ ）A ．控制变量B ．比例法C ．猜想法D ．推理法6． 为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V ，额定功率是15kW ，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如表所示，从导线规格导线横截面积S /mm 2 2．5 46 10 安全载流量I /A28 37 47 68A ．2．5mm 2B ．4mm 2C ．6mm 2D ．10mm 27． 加在某电动机上的电压是U ，电动机消耗的电功率为P ，电动机线圈的电阻为r ，则电动机线圈上消耗的电热功率为( )A ．PB ．r U 2C ．22U r PD ．22Ur P P 8． 某白炽灯铭牌上标有“220V40W ”的字样，关于这盏白炽灯的说法正确的是（ ）A ．该灯只能在220V 的电压下工作B ．该灯工作时的电功率一定为40WC ．该灯正常工作时的电流为5.5AD ．该灯正常工作时的电阻为1210Ω9． 如图2所示电路中，当电键S 1闭合时，灯L 1的亮度会（ ）A ．变亮B ．变暗C ．不变D ．无法判断。
2019年浙教版科学中考复习——专题提升4 电学综合
专题提升4电学综合1．下列说法中，正确的是(D)A. 只要不接触高压带电体，就没有触电的危险B. 雷雨时，不要在开阔地行走，可以躲在大树下C. 保险丝熔断后，也可以用铜丝或铁丝代替D. 更换灯泡前应断开电源开关【解析】安全用电的原则是：不接触低压带电体、不靠近高压带电体，只要人靠近高压带电体就有触电危险，故A错误；雷雨天气要在开阔地行走，不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，故B错误；若保险丝熔断后用铜丝或铁丝代替保险丝，当电路电流过大时保险丝熔断不了，起不到保险的作用，故C错误；更换灯泡之前必须断开开关，否则会触电，故D正确。
(第2题)2．如图为甲、乙两个电阻的IU图像，下列说法正确的是(D)A. 甲电阻的阻值比乙电阻的阻值大B. 将甲、乙串联在电路中，甲两端的电压大C. 将甲、乙串联在电路中，通过甲的电流大D. 将甲、乙并联在电路中，通过甲的电流大【解析】两电阻并联，电压相同，在图中取相同电压时，可发现电流甲大于乙，故D正确。
3．下列关于电磁现象的说法，正确的是(A)A. 通电螺线管周围的磁场强弱与电流大小有关B. 电吹风里的电动机是利用电磁感应原理工作的C. 通电导体在磁场中的受力方向只与电流方向有关D. 只要闭合电路的部分导体在磁场中运动就会产生感应电流【解析】电吹风里的电动机是利用通电线圈在磁场中受力转动的原理制成的，故B错误；通电导体在磁场中受力的方向与电流的方向和磁场方向有关，故C错误；闭合电路的部分导体在磁场中做切割磁感线运动时才能产生感应电流，故D错误。
4．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(D),(第4题))A. 电磁铁的右端为N极B. 小磁针将顺时针旋转C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗D. 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【解析】根据安培定则可知，电磁铁的左端为N极，右端为S极，故A错误；根据磁极间的相互作用可知，小磁针将会逆时针旋转，故B错误；闭合开关S1和S2，使滑片P向左滑动，左侧电路电阻变小、电流变大、磁场的磁性增强，巨磁电阻的阻值减小，右侧电路电流变大，所以指示灯会变亮，故C错误；使滑片P向右滑动，左侧电路电阻变大、电流变小、磁场的磁性变弱，巨磁电阻的阻值变大，右侧电路电流变小，根据U＝IR可知，灯泡两端的电压减小，故D正确。
浙江省中考科学(物理部分)复习 专题9 电和磁专题检测卷-人教版初中九年级全册物理试题
电磁转换4、电磁继电器：（1）电磁继电器由电磁铁、衔铁、弹簧、触点组成，实质是利用电磁工作的控制开关；（2）电磁继电器利用电压、电流电路的通断，来间接地控制电压、电流电路的装置。
（三）、磁场对电流的作用1、通电导体在磁场中的作用，其受力的方向与和有关。
（当这两个中任意一个方向改变，则受力方向改变，当这两个方向同时改变，则受力方向不变）2、电动机：（1）电动机是根据原理制成的；（2）电动机是将能转化为能的一种装置；（3）换向器的作用：当线圈在位置能自动改变电流的方向，使线圈能持续转动；（4）可以通过改变改变电动机的转动方向，改变来改变电动机的转速。
（四）、电磁感应1、电磁感应：闭合电路的导体在磁场中时，导体中就产生感应电流，这种现象叫电磁感应现象，产生的电流叫感应电流。
2、产生感应电流的条件：（1）；（2）。
3、感应电流的方向与方向和方向有关。
（当两者中只有一个改变时，感应电流方向改变，当两者方向都改变时，感应电流方向不变）4、发电机：（1）发电机是根据原理制成的；（2）发电机是将能转化为能的装置；（3）我同生产和生活用电的交流电的周期是，频率是，电流方向每秒钟改变次。
【典例分析】考点一：磁体与磁场要点：1、磁体的性质 2、磁极间的相互作用规律3、磁场与磁感线的关系 4 、地磁场的特点例1、把铁棒甲和一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者不吸引，则（）A、甲有磁性乙无磁性B、甲无磁性乙有磁性C、甲、乙都有磁性D、甲、乙都无磁性分析：磁体上两极磁性最强，中间磁性最弱，弱到几乎没有磁性，所以用乙靠近甲的中部，两者不吸引，说明乙肯定没有磁性，用甲靠近乙的中部能吸引，说明甲肯定有磁性。
解答：B例2、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示。
那么( )A．甲、乙都是N极 B．甲、乙都是S极C．甲是N极，乙是S极 D．甲是S极，乙是N极分析：磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页，共 9 页
浙教版2018-2019年第二学期九年级下学期科学中考专题练习：电路和欧姆定律
（试卷和答案）
一、选择题
1． 家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是（ ）
2． 物理与我们的实际生活密切相关,下列身边的物理量估测的结果符合实际的是（ ）
A ．手电筒中的电流大约为3A
B ．一枚鸡蛋的质量约200g
C ．人体的正常体温为370C
D ．一般中学生的身高约155mm
3． 下列关于电学知识说法正确的是（ ）
A ．验电器的工作原理是异种电荷相互排斥
B ．金属靠自由电子导电
C ．导体的电阻大小只跟导体的长度、横截面积有关
D ．电学中规定正电荷的运动方向为电流的方向
4． 家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（ ）
5． 下列学习用品中，属于导体的是（ ）
A ．橡皮擦
B ．铅笔芯
C ．塑料直尺
D ．草稿纸
6． 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。
从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（ ）
A ．电线的长度
B ．电线的横截面积
C ．电线的材料
D ．电线的温度
7． 下列物品，通常情况下属于导体的是（ ） 8． 如图所示电路，闭合开关S ，灯泡L 1、L 2都发光。
现将一根导线接在该电路中的某两
个接线柱上，会导致两灯同时熄灭的是（ ）
A ．a 和b
B ．c 和d
C ．e 和f
D ．g 和
h
A ．橡胶棒
B ．塑料梳子
C ．金属勺子
D ．体温计。
