粉尘真密度的测定
粉体真密度测定方法
粉体真密度测定方法宝子，今天咱们来唠唠粉体真密度的测定方法呀。
一、比重瓶法。
这比重瓶法可是个挺经典的法子呢。
先把比重瓶洗得干干净净的，就像给它洗个舒舒服服的澡一样。
然后称一下空比重瓶的重量，记好这个数值哦。
接着呢，往比重瓶里加入一些粉体，别加太多，适量就好，再称一下这个时候的重量。
之后呢，往比重瓶里加入液体，把粉体之间的空隙都填满。
这液体的选择也有讲究呢，要选那种不会和粉体发生反应的。
等液体加好后，再把比重瓶放到恒温的环境里，让里面的空气啥的都稳定稳定。
最后再称一下这个装满液体和粉体的比重瓶的重量。
通过这一系列的重量数值，就能算出粉体的真密度啦，是不是还挺有趣的呢？二、气体置换法。
这个气体置换法也很有意思哦。
它是利用气体来测量的。
有专门的仪器来做这个事儿呢。
把粉体放到仪器里，然后往里面充入气体，这个气体就会跑到粉体的空隙里面去。
仪器会测量出气体的体积变化。
通过一些巧妙的计算，就可以得到粉体的真密度啦。
这种方法的好处就是可以测量一些比较难用液体测量的粉体，比如说那些会和液体发生反应的粉体，用这个气体置换法就很合适啦。
三、浮力法。
浮力法也能用来测粉体真密度呢。
把粉体做成一个小的块状或者粒状的东西，然后把它挂在天平下面。
先在空气中称一下它的重量，然后把它放到一种液体里，这液体的密度是已知的哦。
这时候它会受到浮力的作用，天平上显示的重量就会变啦。
根据阿基米德原理，通过在空气和液体中的重量差值，还有液体的密度，就能算出这个粉体做成的小物体的体积，再结合它在空气中的重量，就可以算出粉体的真密度啦。
粉尘的真密度的实验报告
粉尘的真密度的实验报告粉尘的真密度的实验报告引言：粉尘是我们日常生活中常见的物质，它的真密度是指单位体积内所含物质的质量。
了解粉尘的真密度对于工业生产和环境保护具有重要意义。
本实验旨在通过测量粉尘的真密度，探究其物理性质及应用领域。
实验方法：1. 实验器材准备：- 粉尘样品- 称量天平- 烘箱- 烧杯- 滤纸- 试管- 酒精灯- 温度计2. 实验步骤：1) 将烧杯放入烘箱中加热至恒定温度，以保证粉尘样品的干燥。
2) 从烘箱中取出烧杯，待其冷却至室温。
3) 使用称量天平精确称量一定质量的粉尘样品。
4) 将粉尘样品倒入试管中，并记录质量。
5) 将试管放入酒精灯火焰中，燃烧粉尘样品。
6) 等待试管冷却，然后将残留物取出并记录质量。
7) 用滤纸将试管清洁干净，再次称量试管的质量。
实验结果：经过多次实验，得到以下数据：- 粉尘样品质量：10.25g- 燃烧后残留物质量：3.75g- 清洁后试管质量：28.50g数据处理：根据实验结果，我们可以计算得到粉尘的真密度。
1) 计算燃烧后残留物的质量：燃烧后残留物质量 = 清洁后试管质量 - 粉尘样品质量= 28.50g - 10.25g= 18.25g2) 计算粉尘的真密度：粉尘的真密度 = 粉尘样品质量 / 燃烧后残留物质量= 10.25g / 18.25g≈ 0.562g/cm³讨论与分析：通过实验测量得到的粉尘真密度为0.562g/cm³。
根据粉尘的真密度，我们可以推断该粉尘样品属于较轻的物质。
粉尘的真密度是粉尘物理性质的一个重要参数，它对于工业生产和环境保护具有重要意义。
在工业生产中，了解粉尘的真密度可以帮助工程师设计合适的设备和工艺，以确保生产过程的稳定性和安全性。
在环境保护方面，了解粉尘的真密度可以帮助监测和控制空气中的粉尘污染，保护人们的健康。
此外，粉尘的真密度还与其在不同领域的应用密切相关。
例如，在建筑材料领域，了解粉尘的真密度可以帮助选择适合的材料进行建筑和装修。
实验 3__粉体真密度的测定

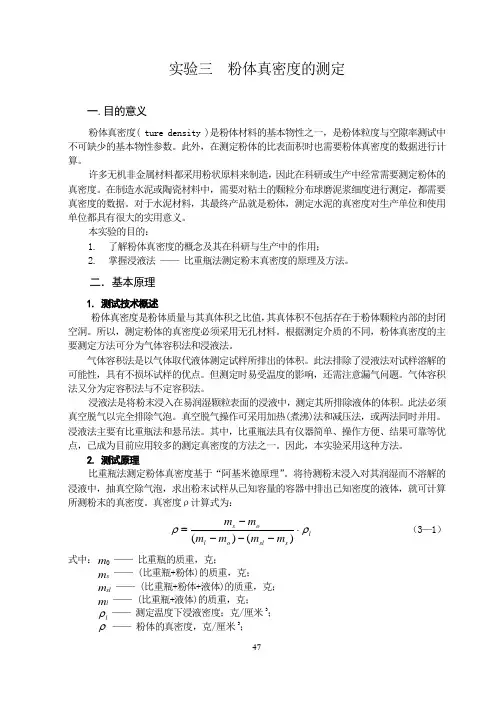

实验三 粉体真密度的测定一.目的意义粉体真密度( ture density )是粉体材料的基本物性之一，是粉体粒度与空隙率测试中不可缺少的基本物性参数。
此外，在测定粉体的比表面积时也需要粉体真密度的数据进行计算。
许多无机非金属材料都采用粉状原料来制造，因此在科研或生产中经常需要测定粉体的真密度。
在制造水泥或陶瓷材料中，需要对粘土的颗粒分布球磨泥浆细度进行测定，都需要真密度的数据。
对于水泥材料，其最终产品就是粉体，测定水泥的真密度对生产单位和使用单位都具有很大的实用意义。
本实验的目的：1. 了解粉体真密度的概念及其在科研与生产中的作用；2. 掌握浸液法 —— 比重瓶法测定粉末真密度的原理及方法。
二．基本原理1. 测试技术概述粉体真密度是粉体质量与其真体积之比值，其真体积不包括存在于粉体颗粒内部的封闭空洞。
所以，测定粉体的真密度必须采用无孔材料。
根据测定介质的不同，粉体真密度的主要测定方法可分为气体容积法和浸液法。
气体容积法是以气体取代液体测定试样所排出的体积。
此法排除了浸液法对试样溶解的可能性，具有不损坏试样的优点。
但测定时易受温度的影响，还需注意漏气问题。
气体容积法又分为定容积法与不定容积法。
浸液法是将粉末浸入在易润湿颗粒表面的浸液中，测定其所排除液体的体积。
此法必须真空脱气以完全排除气泡。
真空脱气操作可采用加热(煮沸)法和减压法，或两法同时并用。
浸液法主要有比重瓶法和悬吊法。
其中，比重瓶法具有仪器简单、操作方便、结果可靠等优点，已成为目前应用较多的测定真密度的方法之一。
因此，本实验采用这种方法。
2. 测试原理比重瓶法测定粉体真密度基于“阿基米德原理”。
将待测粉末浸入对其润湿而不溶解的浸液中，抽真空除气泡，求出粉末试样从已知容量的容器中排出已知密度的液体，就可计算所测粉末的真密度。
真密度ρ计算式为：l s sl o l os m m m m m m ρρ⋅----=)()( （3—1）式中：m 0 —— 比重瓶的质重，克；m s —— (比重瓶+粉体)的质重，克；m sl —— (比重瓶+粉体+液体)的质重，克； m l —— (比重瓶+液体)的质重，克；ρl —— 测定温度下浸液密度；克/厘米3；ρ —— 粉体的真密度，克/厘米3；三. 实验器材1. 真空装置：由比重瓶、真空干燥器、真空泵、真空压力表、三通阀、缓冲瓶组成（见图3-1）；2. 温度计：0～100℃，精度0.1℃；3. 分析天平：感量0.001克；4. 烧杯：300 ml ； 5. 烘箱、干燥器。
真密度测试标准
真密度测试标准
真密度测试标准可能因不同的材料和测试方法而有所不同。
以下是一些常见的真密度测试标准：
1. 比重瓶法：这是一种常用的测定真密度的方法，适用于粉料、片料、粒料或制品部件的小切块。
该方法基于阿基米德原理，将待测粉末浸入对其润湿而不溶解的浸液中，抽真空除气泡，求出粉末试样从已知容量的容器中排出已知密度的液体，就可计算所测粉末的真密度。
2. 气体容积法：这是一种通过测量气体容积来计算真密度的方法。
将待测样品置于一个已知容积的容器中，测量该样品占据的容积，再根据样品的重量计算其真密度。
3. 浸液法：根据阿基米德原理，测定粉体的真体积，再由粉体的质量计算其真密度。
常用的浸液有苯、汞等。
不同的测试方法适用于不同的材料和形状的样品，因此在选择测试方法时需要根据样品的实际情况进行选择。
同时，在进行真密度测试时，需要遵守相关的测试标准和规范，以保证测试结果的准确性和可靠性。
粉尘真密度(真空法)
参看附图2) （8）根据下列公式算出尘粒真密度ρp (参看附图 ）根据下列公式算出尘粒真密度ρ 参看附图
(7)打开左边的放气阀，取下比重瓶，轻微振动后加满液体，然后盖上比重瓶塞。 打开左边的放气阀，取下比重瓶，轻微振动后加满液体，然后盖上比重瓶塞。 打开左边的放气阀 把比重瓶放人恒温水槽内，约半小时使瓶内外温度一致，然后取出擦干， 把比重瓶放人恒温水槽内，约半小时使瓶内外温度一致，然后取出擦干，并调整 瓶十尘十液)之质量 液体至定量刻度线 ，称(瓶十尘十液 之质量 。 瓶十尘十液 之质量(R)。
1.1. 2 步骤
的液体介质。 （1）取一经干燥的 比重瓶 ，加人重力沉降法 中所用 的液体介质。盖好 比重 ） 瓶塞 ，放在恒温水槽 内，只露出一端在水面上 ，持续约 30min，使 比重瓶内 ， 的温度一致，并调整液体介质至其定量容积。然后取出比重瓶，擦干， 外 的温度一致，并调整液体介质至其定量容积。然后取出比重瓶，擦干，立即 称取(瓶 液 之质量 之质量(W)。 称取 瓶+液)之质量 。 （2）取一经干燥的比重瓶，最好是步骤 (1)中所用的同一瓶 ，称其质量，然后 ）取一经干燥的比重瓶， 中所用的同一瓶 称其质量， 加人干燥的尘粒 ，约为比重瓶容量的 1/3，再称其质量。前后质量差就是尘粒的 ，再称其质量。 质量(M)。 质量 。 (3)把装有尘粒的比重瓶与整个装置相连接，在浸液瓶内倒人一半液体介质，关 把装有尘粒的比重瓶与整个装置相连接， 把装有尘粒的比重瓶与整个装置相连接 在浸液瓶内倒人一半液体介质， 闭上部与大气相连的阀门。 闭上部与大气相连的阀门。 （4）开动真空泵，液体内的溶解空气和比重瓶内尘粒中的空气同时被抽 出。 ）开动真空泵， 一般要求抽到n+mmHg的绝对压力。此时应注意，不能抽得过度，以免尘粒从 的绝对压力。 一般要求抽到 的绝对压力 此时应注意，不能抽得过度， 比重瓶 内飞 出 。 (5)真空泵抽到 n十mmHg的绝对压力后 ，立 即把三通 阀转换 一个位置，不再 一个位置， 真空泵抽到 十 的绝对压力后 抽浸液瓶内空气，而继续对比重瓶抽气， 绝对压力以下。 抽浸液瓶内空气，而继续对比重瓶抽气，直到负压降到 2mmHg绝对压力以下。 绝对压力以下 (6)将三通阀转换到另一个位置，并稍打开浸液瓶上的阀门，使液体慢慢地流人 将三通阀转换到另一个位置， 将三通阀转换到另一个位置 并稍打开浸液瓶上的阀门， 比重瓶 内，此时注意将球形瓶内附着 的尘粒 冲洗到比重瓶 中。当液体快灌满 比重瓶 时立 即把三通 阀关 闭停止放液定义：尘粒真密度是指不包括尘粒之间的间隙及尘粒本身的微孔所占有的体积 真密度的定义： 真密度的定义 在内的单位体积尘粒质量。 在内的单位体积尘粒质量。
粉尘真密度

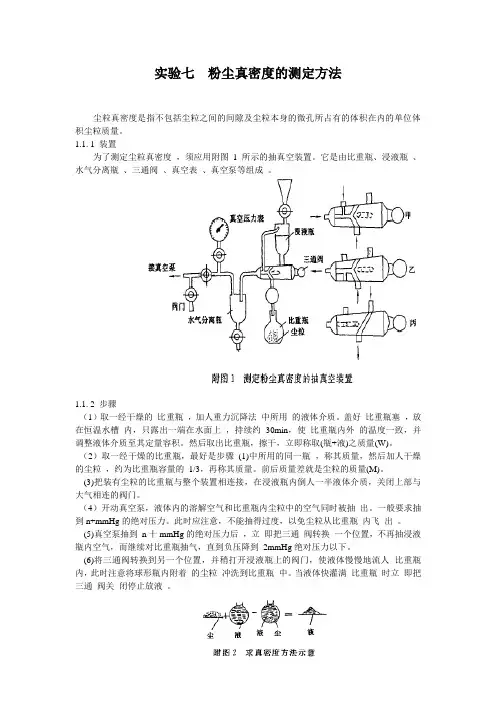

实验七粉尘真密度的测定方法尘粒真密度是指不包括尘粒之间的间隙及尘粒本身的微孔所占有的体积在内的单位体积尘粒质量。
1.1. 1 装置为了测定尘粒真密度，须应用附图1所示的抽真空装置。
它是由比重瓶、浸液瓶、水气分离瓶、三通阀、真空表、真空泵等组成。
1.1. 2 步骤（1）取一经干燥的比重瓶，加人重力沉降法中所用的液体介质。
盖好比重瓶塞，放在恒温水槽内，只露出一端在水面上，持续约30min，使比重瓶内外的温度一致，并调整液体介质至其定量容积。
然后取出比重瓶，擦干，立即称取(瓶+液)之质量(W)。
（2）取一经干燥的比重瓶，最好是步骤(1)中所用的同一瓶，称其质量，然后加人干燥的尘粒，约为比重瓶容量的1/3，再称其质量。
前后质量差就是尘粒的质量(M)。
(3)把装有尘粒的比重瓶与整个装置相连接，在浸液瓶内倒人一半液体介质，关闭上部与大气相连的阀门。
（4）开动真空泵，液体内的溶解空气和比重瓶内尘粒中的空气同时被抽出。
一般要求抽到n+mmHg的绝对压力。
此时应注意，不能抽得过度，以免尘粒从比重瓶内飞出。
(5)真空泵抽到n十mmHg的绝对压力后，立即把三通阀转换一个位置，不再抽浸液瓶内空气，而继续对比重瓶抽气，直到负压降到2mmHg绝对压力以下。
(6)将三通阀转换到另一个位置，并稍打开浸液瓶上的阀门，使液体慢慢地流人比重瓶内，此时注意将球形瓶内附着的尘粒冲洗到比重瓶中。
当液体快灌满比重瓶时立即把三通阀关闭停止放液。
(7)打开左边的放气阀，取下比重瓶，轻微振动后加满液体，然后盖上比重瓶塞。
把比重瓶放人恒温水槽内，约半小时使瓶内外温度一致，然后取出擦干，并调整液体至定量刻度线，称(瓶十尘十液)之质量(R)。
（8）根据下列公式算出尘粒真密度ρp (参看附图2)。
实验一 粉尘真密度的测定
实验一 粉尘真密度的测定一 实验目的（1）了解测定粉尘真密度的原理并掌握真空法测定粉尘真密度的方法（2）了解引起真密度测量误差的因素及消除方法，提高实验技能。
二 实验原理 物质的密度：cV m =ρ 测定原理：先将一定量的试样（滑石粉）用天平称量，然后放入比重瓶中，用液体浸润粉尘，再放入真空干燥器中抽真空，排除粉尘颗粒间隙的空气，从而得到粉尘试样在真密度条件下的体积，然后根据上面式子计算可得到粉尘的真密度。
设比重瓶的质量m 0，容积V s ，瓶内充满已知密度s ρ的液体，则总质量为：s s V m m ρ+=01当瓶内加入质量为m c ，体积为V c 的粉尘试样后，瓶中减少了V c 体积的液体，故有c c s s m V V m m +-+=)(02ρ粉尘试样体积可根据上述两式表示为：s c c m m m V ρ+-=21所以粉尘的真密度为： ss c c s c c c c m m m m m m V m ρρρ=-+==21 式中：m s ：排除液体的质量m c ：粉尘质量 m 1：比重瓶加液体的质量m 2：比重瓶加液体和粉尘的质量Vc ：粉尘真体积三实验装置和设备（1）比重瓶：100mL，（2）百分之一分析天平：0.1mg, 一台（3）真空泵：真空度〉0.9×105Pa（4）烘箱：0-150℃，一台（5）真空干燥器：300mm,一只（6）滴管：一支（7）烧杯：250mL，一个（8）滑石粉试样，蒸馏水，纸巾若干四实验步骤（1）将比重瓶洗净，编号，烘干至恒重，用分析天平称重，记下质量m0（2）将比重瓶加蒸馏水至标记（磨口与透明交接处），擦干瓶外边面的水再称重，记下瓶和水的质量m1（3）将比重瓶中的水倒去，加入粉尘m c（称约15g粉尘“滑石粉”即可）（4）用滴管向装有粉尘试样的比重瓶中加入蒸馏水至比重瓶容积的一半左右，使粉尘润湿。
（5）把装有粉尘试样的比重瓶和装有蒸馏水的烧杯一同放入真空干燥器中，盖好盖，抽真空。
实验一 粉体真密度的测定
无机材料工艺实验实验一、粉体真密度的测定一、实验目的及意义粉体真密度是粉体材料的基本物性之一，许多无机非金属材料都采用粉状原料来制造，因此在科研或生产中经常需要测定粉体的真密度。
在制造水泥或陶瓷材料中，需要对粘土的颗粒分布球磨泥浆细度进行测定，都需要真密度的数据。
对于水泥材料，其最终产品就是粉体，测定水泥的真密度对生产单位和使用单位都具有很大的实用意义。
（1） 掌握用比重瓶法测定真密度的原理和方法；（2） 学习真空干燥箱的正确使用。
二、实验原理1．真比重（真密度）：粉体质量与其真体积的比值，真体积是指不包括存在于粉体颗粒内部的封闭气孔。
2.粉体真密度的测定方法分为：浸液法和气体容积法。
浸液法是将粉末浸入在易润湿颗粒表面的浸液中，通过真空脱气或加热的方法排除粉体中的气泡，再测定粉末所排除的液体体积。
浸液法主要有比重瓶法和悬吊法。
气体容积法是以气体替代液体。
本实验用比重瓶法。
真密度ρ计算公式：ρ=)()(s sl o l o s m m m m m m ----l ρ 式中：o m --------------------比重瓶的质量，g ；s m ------------------（比重瓶+粉体）的质量，g ；l m -------------------（比重瓶+液体）的质量，g ；sl m ------------------（（比重瓶+粉体+液体）的质量，g ；l ρ-------------测定温度下浸液密度，g/cm -3。
三、实验仪器、试剂真空干燥箱，分析天平，比重瓶，干燥器、温度计，粉末试样，蒸馏水。
滤纸。
四、实验步骤1.测定准备（1）洗净比重瓶，在110℃烘干，然后迅速用夹子将比重瓶放入干燥器中冷却，冷却后称量比重瓶的质量o m 。
（2）取300ml 浸液（蒸馏水）放入真空干燥箱中脱气。
（3）测定浸液（蒸馏水）的密度。
2.操作步骤（1）在比重瓶中装入1/3比重瓶容量的粉体试样，在分析天平上精确称量，质量为sm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指导教师
舒麒麟
实验目的
了解测定粉尘真密度的原理及掌握真空法测定粉尘真密度的方
法。
了解引起真密度测量误差的因素及消除方法，进一步提高实验
技能。
实验原理
粉尘的真密度是指将粉尘颗粒表面及其内部的空气排出后测得的粉尘自
身的密度。真密度对于以重力沉降、惯性沉降和离心沉降为主要除尘机 制的除尘装置的除尘性能影响很大，是进行除尘理论计算和除尘器选型
的重要参数。测定粉尘真密度，可为除尘器的选择和除尘系统的设计提
供必要的参数。 粉尘的真密度是指粉尘的干燥质量与其真体积（总体积与其中空隙所占 体积之差）的比值，单位为g/cm3。
实验原理
在自然状态下，粉尘颗粒之间存在着空隙，有些种类粉尘的尘粒具有微孔，
另外由于吸附作用，使得尘粒表面为一层空气所包围。在此状态下测出的
仪器设备和试剂
仪器设备
抽真空装置、比重瓶、恒温水浴、烘箱、干燥器等。
试剂
六偏磷酸钠水溶液，浓度为0.003mol/L。它适用于大多数的无机粉尘。
六偏磷酸钠分子式为（NaPO3）6，相对分子质量为611.8。
真空法测定粉尘真密度装置
实验步骤
把比重瓶清洗干净，放入电烘箱内烘干，然后在干燥器中自然冷却至室温。
实验原理
粉尘真密度测定中数量关系
实验原理 Leabharlann 验用粉尘真密度计算公式为：p
M M M M L G M W R M W R V
L
L
式中 M——粉尘尘样的质量，g； W——比重瓶加液体的总质量，g； R——比重瓶加剩余液体加粉尘的总质量，g； G——排出液体的质量，g； V——粉尘的真体积，cm3； ρL——液体的密度，g/cm3； ρp——粉尘的真密度，g/cm3。
实验步骤
把装在有粉尘的比重瓶放入真空缸（或真空箱）内，将比重瓶口对准注液管，
向贮液器注入900mL浓度为0.003mol/L的六偏磷酸钠水溶液。关闭活塞9、10， 打开活塞8，开动真空泵，当真空缸内的剩余压力达到20mmHg以下时，再继
续抽气20min。
关闭活塞8，开启活塞9，关闭真空泵。 依次打开活塞10，分别向比重瓶中注水溶液，大约为比重瓶容积的3/4时停
取有代表性粉尘试样40~80g，放入电烘箱内，在（110±5）℃下烘1h或至 恒重，然后在干燥器中自然冷却至室温。 取3~4个干燥过的比重瓶，分别放在天平上称量，以M1表示。 在每个比重瓶中放入5~10g的干燥粉尘，分别在天平上称量，以M2表示。M2 – M1 = M，M为粉尘试样的质量。 连接抽真空装置。开泵抽真空，观察真空装置的剩余压力（绝对压力）， 当剩余压力小于20mmHg（1mmHg = 133.322Pa，下同）时，方可进行下一步 操作，否则应找出原因，直至使剩余压力小于20mm汞柱为止。
把装满水溶液的比重瓶放入恒温水浴中恒温，按本步骤9进行操作，最后称 出比重瓶加水溶液的质量，以W表示。 计算粉尘的真密度。 取三个试样的实验结果的平均值作为粉尘真密度的报告值，数值取至小数 点后第二位。
实验结果的整理
完成实验记录表，并用下式计算误差，要求平行测定误差小
于0.2% 。若平行测定误差大于0.2% ，则应检查记录和测 定装置，找出原因。如不是计算错误应重做实验。
止注液。静置5~10min，当液面上没有粉尘飘浮时，再注液至低于瓶口
12~15mm。从真空缸中拿出比重瓶，慢慢地盖上瓶塞，使瓶内及瓶塞的毛细 管中无气泡。
实验步骤
把比重瓶放入恒温水浴中，使恒温水浴水面低于比重瓶口10mm左右，在 （20±0.5）℃的温度下恒温30~40min。然后，拿出比重瓶，用滤纸吸掉比 重瓶塞毛细管口上高出的一滴液体（但切勿将毛细管中液体吸出），仔细 擦干比重瓶的外部，并立即称量，准确到0.0001g，其质量以R表示。 把比重瓶中液体倒掉，清洗干净，再用六偏磷酸钠水溶液冲洗几次。然后 把比重瓶放入真空缸中，对准注液管，开启活塞10向比重瓶中注入水溶液， 使液面低于瓶口12~15mm，盖上瓶塞。
粉尘体积，空气体积占了相当的比例，因而并不是粉尘本身的真实体积， 根据这个体积数值计算出来的密度也不是粉尘的真密度，而是堆积密度。
用真空法测定粉尘的真密度，是使装有一定量粉尘的比重瓶内造成一定的
真空度，从而除去了粒子间及粒子本体吸附的空气，用一种已知真密度的 液体充填粒子间的空隙，通过称量，计算出真密度的方法。
p p p
讨论
对实验用浸液有哪些要求？为什么？
浸液为什么要抽真空脱气？ 粉尘真密度的测定误差主要来源于哪些实验操作或步骤？ 你认为实验中还存哪些问题，应如何改进？
