用模拟法描绘静电场
用模拟法测绘静电场实验报告
一、实验目的1. 理解模拟实验法的适用条件。
2. 掌握用模拟法测绘静电场的原理和方法。
3. 加深对电场强度和电位概念的理解。
4. 通过实验，提高实验操作技能和数据分析能力。
二、实验原理静电场是由静止电荷产生的电场，其电场强度E与电荷量Q和距离r的关系为E=kQ/r^2，其中k为库仑常数。
静电场的电位U与电荷量Q和距离r的关系为U=kQ/r。
由于静电场中的电荷不运动，因此静电场是稳恒的。
在实验中，由于静电场中电荷不运动，直接测量静电场的电场强度和电位比较困难。
因此，我们采用模拟法，利用稳恒电流场来模拟静电场，从而间接测量静电场的分布。
稳恒电流场中，电流密度J与电场强度E的关系为J=σE，其中σ为电导率。
稳恒电流场的电位U与电流密度J和距离r的关系为U=-∫J·dr。
在模拟实验中，我们通过改变电流强度，调整模拟装置，使得模拟电流场的分布与静电场相似，从而间接测量静电场的分布。
三、实验仪器1. 模拟装置：同轴电缆和电子枪聚焦电极。
2. 静电场描绘仪。
3. 静电场描绘仪信号源。
4. 导线。
5. 数字电压表。
6. 电极。
7. 同步探针。
8. 坐标纸。
四、实验步骤1. 将同轴电缆的一端与静电场描绘仪连接，另一端与电子枪聚焦电极连接。
2. 调节静电场描绘仪信号源，输出一定电压。
3. 将电子枪聚焦电极放置在坐标纸上，调节电子枪的聚焦，使得电子束在坐标纸上形成一个清晰的光点。
4. 移动电子枪聚焦电极，在坐标纸上描绘出模拟电流场的等位线。
5. 根据等位线的分布，分析模拟电流场的电场强度和电位分布。
6. 通过比较模拟电流场和静电场的相似性，间接测量静电场的分布。
五、实验结果与分析1. 通过实验，我们成功描绘出模拟电流场的等位线，等位线呈同心圆分布，符合稳恒电流场的特性。
2. 通过分析等位线的分布，我们得出模拟电流场的电场强度和电位分布，与静电场的理论分布相似。
3. 实验结果表明，模拟法可以有效地测绘静电场的分布，为静电场的研究提供了方便。
用模拟法测绘静电场实验报告!!
用模拟法测绘静电场实验报告!!实验目的：通过模拟法来测绘静电场，了解静电场的分布和特性。
实验器材：1.塑料平板2.金属导体棒3.高电压发生器4.静电计5.金属探针6.细线7.防静电工作台实验原理：静电场是由电荷所引起的一种特殊的电磁场。
静电场的具体分布和特性与电荷的分布以及周围环境有关，可以通过模拟法来测绘。
实验步骤：1.将塑料平板放在防静电工作台上，确保其为绝缘状态。
2.在塑料平板的中央附近带电，可以使用高电压发生器对金属导体棒进行充电，也可以通过摩擦等方法带电。
3.使用静电计探测不同位置上的电势差，从而测定静电场的大小和分布。
4.将金属探针插入不同位置，并使用静电计记录下对应的电势值。
5.使用细线连接不同位置上的等势线，从而绘制出静电场的等势线图。
6.根据等势线的密度和间距，可以推测出电场线的密度和方向。
7.测量不同位置上的电场强度，可以使用静电计或引导线和微电流计的组合来测定。
8.使用测量得到的数据，计算静电场的强度和方向，进一步分析和讨论实验结果。
实验结果与分析：通过模拟法测绘静电场的过程中，我们得到了静电场的等势线图和电场强度的分布。
根据等势线的间距和方向，可以推测出电场线的密度和方向，从而了解静电场的分布特点。
通过测量电场强度，我们可以计算出静电场的强度和方向，进一步分析和讨论实验结果。
实验中可能存在的误差源：1.实验环境的干扰：静电场很容易受到外界环境的影响，如空气中的湿度、温度等因素，可能会对实验结果产生一定的误差。
2.仪器误差：使用的静电计和微电流计等仪器本身存在一定的测量误差，需要在实验中进行校准和减小误差。
3.实验操作的影响：实验者在实验过程中的操作技巧和经验水平也可能会对实验结果产生影响，需要仔细操作和加强实验技能。
改进措施和建议：1.控制实验环境：在实验过程中，可以采取措施减小外界环境因素的干扰，如保持实验室的温湿度稳定、使用防静电设备等。
2.提高仪器精度：使用高精度、精确校准的仪器来进行测量，减小仪器本身带来的误差。
模拟法测绘静电场实验报告
模拟法测绘静电场实验报告实验目的：通过模拟法测绘静电场，在实验中掌握静电学原理。
实验仪器：静电场模拟仪、导电笔、示波器等。
实验原理：静电场是指由电荷引起的空间中的电场。
通过模拟法可以在模拟器上模拟出各种不同的电荷分布情况，并通过导电笔和示波器测量出静电场强度分布情况。
实验步骤：1. 按照实验指导书要求连接仪器，并打开静电场模拟仪。
2. 将导电笔插入示波器的X轴通道，将静电场模拟仪输出端口接到Y轴通道上。
3. 在静电场模拟仪上设置电荷分布情况，如单个点电荷、线电荷、平面电荷等，同时观察导电笔示波器上显示的曲线。
4. 更改模拟器上的电荷分布情况，连续多次测量并记录静电场强度分布情况。
5. 汇总所有数据并进行分析，得出实验结果。
实验结果和分析：通过对静电场的模拟实验，得出不同电荷分布情况下静电场强度分布的变化规律。
在线电荷以及平面电荷的情况下，静电场强度的变化呈现出明显的对称性。
单点电荷情况下，静电场呈现出单极性，并且与距离的平方成反比关系。
在实现掌握静电学原理的同时，也通过实验得出了一些静电场强度的变化规律，为今后的科技研究提供了理论基础。
实验结论：通过模拟法测绘静电场实验，掌握了静电学原理，并且了解了电荷分布情况对静电场强度的影响。
同时，也得出了静电场强度的变化规律，为今后的科技研究提供了理论基础。
参考文献：[1] 唐诗怀. 静电场模拟仪实验研究[J]. 现代电子技术, 2015(1): 83-85.[2] 王志勇. 变电工程中静电场的模拟研究[J]. 电力学报, 2014, 29(10): 2386-2392.。
模拟法描绘静电场
03
模拟法描绘静电场的方法
电极板法
总结词
通过将电荷施加到平行板电极上 ，观察电极间电场分布的方法。
详细描述
首先将电荷均匀分布在平行板电 极上，然后通过测量电场力或电 势差来计算电场强度。这种方法 适用于计算均匀电场的分布。
电容器法
总结词
通过改变电容器的电容值，观察电场分布变化的方法。
详细描述
在电容器中插入不同介电常数的介质，改变电容器的电容值，从而改变电场分 布。通过测量电容值和电场力或电势差，可以计算出电场强度。这种方法适用 于计算非均匀电场的分布。
电场线描绘法
总结词
通过描绘电场线来直观表示电场分布 的方法。
详细描述
在静电场中放置导电物质，观察导电 物质上的电荷分布，从而描绘出电场 线的走向。这种方法可以直观地表示 出电场的强弱和方向，适用于定性分 析电场分布。
04
模拟法描绘静电场的实验操
作
实验准备
01
02
03
准备实验器材
包括电场模拟仪、电源、 导线、电极等。
模拟法的优缺点
优点
模拟法可以模拟复杂系统的行为，提供直观的图形化结果，有助于深入理解系统 的内在机制。此外，通过调整模型参数，可以方便地研究不同条件下的系统行为 ，有助于优化设计方案。
缺点
模拟法需要建立数学模型，这需要一定的理论知识和经验。同时，由于计算机数 值计算的局限性，模拟结果可能存在误差或近似性。此外，对于大规模复杂系统 的模拟，计算量可能非常大，需要高性能计算机和长时间计算。
静电场的电场强度与电势之间存 在一定的关系，可以通过测量电
势差来间接测量电场强度。
静电场的产生与影响
静电场的产生是由于电荷的分离和重新组合，例 如摩擦起电、感应起电等。
用模拟法测绘静电场实验报告!!
用模拟法测绘静电场实验报告!!篇一：模拟法测绘静电场实验思考题答案用模拟法测绘静电场预习思考题1．用电流场模拟静电场的理论依据是什么？模拟的条件是什么？用电流场模拟静电场的理论依据是：对稳恒场而言，微分方程及边界条件唯一地决定了场的结构或分布，若两种场满足相同的微分方程及边界条件，则它们的结构也必然相同，静电场与模拟区域内的稳恒电流场具有形式相同的微分方程，只要使他们满足形式相同的边界条件，则两者必定有相同的场结构。
模拟的条件是：稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状相同；稳恒电流场中的导电介质是不良导体且电导率分布均匀，并满足σ极>>σ介以保证电流场中的电极（良导体）的表面也近似是一个等势面；模拟所用电极系统与被模拟电极系统的边界条件相同。
2．等势线和电场线之间有何关系？等势线和电场线处处相互垂直。
3．在测绘电场时，导电微晶边界处的电流是如何流动的？此处的电场线和等势线与边界有什么关系？它们对被测绘的电场有什么影响？在测绘电场时，导电微晶边界处的电流为0。
此处的电场线垂直于边界，而等势线平行于边界。
这导致被测绘的电场在近边界处受边界形状影响产生变形，不能表现出电场在无限空间中的分布特性。
分析讨论题1．如果电源电压增大一倍，等势线和电场线的形状是否发生变化？电场强度和电势分布是否发生变化？为什么？如果电源电压增大一倍，等势线和电场线的形状没有发生变化，但电场强度增强，电势的分布更为密集。
因为边界条件和导电介质都没有变化，所以电场的空间分布形状就不会变化，等势线和电场线的形状也就不会发生变化，但两电极间的电势差增大，等势线的分布就更为密集，相应的电场强度就会增加。
2．在测绘长直同轴圆柱面的电场时，什么因素会使等势线偏离圆形？测绘长直同轴圆柱面的电场时测到的等势线偏离圆形，可能的原因有：电极形状偏离圆形，导电介质分布不均匀，测量时的偶然误差等等。
3．从对长直同轴圆柱面的等势线的定量分析看，测得的等势线半径和理论值相比是偏大还是偏小？有哪些可能的原因导致这样的结果？⑴偏大，可能原因有电极直径测量偏大，外环电极表面有氧化层产生附加电阻，电压标示器件显示偏大等；⑵偏小，可能原因有电极直径测量偏小，中心电极表面有氧化层产生附加电阻，电压标示器件显示偏小等。

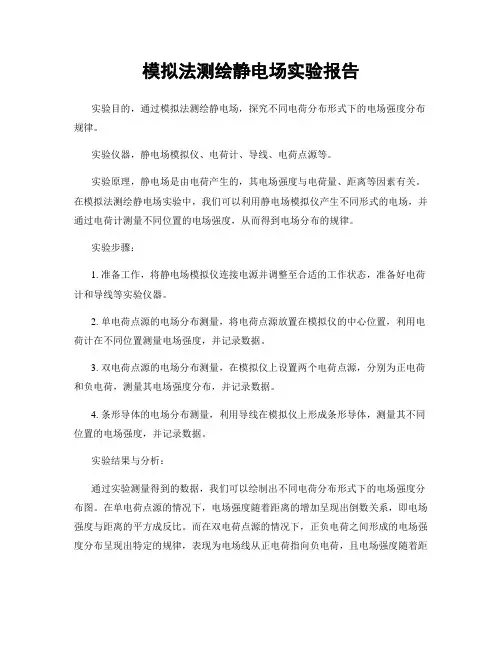

模拟法测绘静电场实验报告
模拟法测绘静电场实验报告实验目的，通过模拟法测绘静电场，探究不同电荷分布形式下的电场强度分布规律。
实验仪器，静电场模拟仪、电荷计、导线、电荷点源等。
实验原理，静电场是由电荷产生的，其电场强度与电荷量、距离等因素有关。
在模拟法测绘静电场实验中，我们可以利用静电场模拟仪产生不同形式的电场，并通过电荷计测量不同位置的电场强度，从而得到电场分布的规律。
实验步骤：1. 准备工作，将静电场模拟仪连接电源并调整至合适的工作状态，准备好电荷计和导线等实验仪器。
2. 单电荷点源的电场分布测量，将电荷点源放置在模拟仪的中心位置，利用电荷计在不同位置测量电场强度，并记录数据。
3. 双电荷点源的电场分布测量，在模拟仪上设置两个电荷点源，分别为正电荷和负电荷，测量其电场强度分布，并记录数据。
4. 条形导体的电场分布测量，利用导线在模拟仪上形成条形导体，测量其不同位置的电场强度，并记录数据。
实验结果与分析：通过实验测量得到的数据，我们可以绘制出不同电荷分布形式下的电场强度分布图。
在单电荷点源的情况下，电场强度随着距离的增加呈现出倒数关系，即电场强度与距离的平方成反比。
而在双电荷点源的情况下，正负电荷之间形成的电场强度分布呈现出特定的规律，表现为电场线从正电荷指向负电荷，且电场强度随着距离的增加而减小。
在条形导体的情况下，电场强度在导体表面呈现出最大值，在内部为零。
结论：通过模拟法测绘静电场实验，我们得到了不同电荷分布形式下的电场强度分布规律。
在实验过程中，我们也发现了静电场的一些特性，如电场强度与距离的关系，电场线的走向等。
这些实验结果不仅验证了静电场的基本规律，也为我们深入理解静电场的性质提供了重要的实验依据。
通过本次实验，我们对静电场的测绘方法有了更深入的了解，同时也加深了对静电场的认识。
希望通过这次实验，能够对大家对静电场的研究有所帮助，也希望能够进一步探索静电场的更多特性和应用。
模拟法描绘静电场实验原理
模拟法描绘静电场实验原理
模拟法描绘静电场实验是一种通过计算机模拟电荷在空间内的分布情况，以描绘静电场的方法。
该实验的原理基于库仑定律，即同种电荷之间相互排斥，异种电荷之间相互吸引，并且电场强度与电荷量成正比。
在模拟法描绘静电场实验中，通过在计算机软件中输入静电场中的电荷大小、电荷分布状况和空间尺寸等参数，计算机可以模拟出静电场的分布情况，并在屏幕上显示出来。
此外，该实验还可以通过改变电荷量、电荷分布、空间尺寸等参数，探究静电场的特性和规律，为静电场的研究提供了一种有效的手段。
- 1 -。
实验九：模拟法描绘静电场
实验九：模拟法描绘静电场电磁场理论指出：静电场和稳恒电流场具有相同形式的数学方程式，因而具有相同形式的解，即电流场的分布与静电场的分布完全相似，为此我们可以通过稳恒电流场来模拟静电场，且测量探针的引入不会造成模拟场的畸变。
用电流场来测定静电场是研究静电场的实验方法之一。
利用原型和模拟遵从相同的数学规律而进行的模拟称为数学模拟。
这种模拟法可以广泛地用于对电缆、电子管、示波管、电子显微镜等内部电场的分布情况的研究。
●实验目的与要求：1.学习用模拟法测绘静电场的原理和方法。
2.加深对电场强度和电势概念的理解。
●实验仪器双层静电场测绘仪、稳压电源、电压表、检流计、滑线变阻器、开关、游标卡尺。
详见《大学物理实验一级》P135●实验原理：除了少数几种规则带电体的电场分布可以用数学解析式表达外，大多数情况必须借助实验的方法来测定。
先测出电场等位面的分布，再根据电场线与等位面处处正交的关系，画出电场线的分布，从而获得完整的电场分布图像。
但是，直接测量静电场的电场分布会遇到很大困难，这不仅是因为要使用较复杂的测试仪器，而且当仪器的探针置入电场后会发生感应或极化，从而严重改变了待测电场的分布情况。
为了克服直接测量静电场的困难，我们可以仿造一个与静电场分布完全一样的电流场，用容易直接测量的电流场模拟静电场。
模拟法在科学实验中有及广泛的应用，其本质上是用一种易于实现、便于测量的物理状态或过程的研究，代替不易于实现、不便于测量的状态或过程的研究。
电流场与稳恒电流场本是不同的场，但是它们都遵守高斯定理∫=⋅d 0（无源区域）和环流定理=⋅∫l d E 0，它们都可以引入电势U ，而且电场强度与电势之间都存在U −∇=；因此只要保证两种场保持相同的边界条件，就完全可以用稳恒电流场替代静电场。
而前者的测量要比后者容易实现得多。
要使得两种场具有相同的边界条件，只要保证电极形状一定，电极电势不变，空间介质均匀。
在任何一个考察点，均应有U U ='，='。
