离心铸造工艺规程
离心铸造工艺规程
1型筒的预热
安装好型筒涂刷好锆英粉醇基涂料的前后端盖，预热型筒。
预热温度一般在180-220℃范围之间，此时，涂料中的水分可以充分蒸发，减少气孔的产生，使涂料中粘胶剂充分发挥作用，可以防止涂料被冲刷，出现粘型筒、端盖现象。
2喷涂、挂砂
2.1喷涂喷涂压力0.45-0.55MPa，喷涂小车行走速度7m/s，喷涂料速度及喷涂量250g/20s，涂层厚度：小管径0.2-0.3mm，大管径0.3-0.5mm，型筒转速600-800转/s。
2.2挂砂把定量的覆膜砂或石英砂放在U型槽中，把U型槽伸入铸型的轴线上，让预热到200℃左右的铸型转动，倾翻U型槽，将覆膜砂或石英砂均匀地铺在铸型的工作面上，利用铸型热量硬化覆膜砂，覆膜砂在铸型上的厚度为2-4.5mm。
3浇注
3.1铸型转速的选择，过低的铸型转速，会出现钢液雨淋现象，也会使铸管内出现疏松、夹渣，内表面凹凸不平等缺陷；过高的铸型转速，铸管上易出现裂纹、偏析等缺陷，也会使机器出现大的震动，磨损加剧，功率消耗过大。
2-4吋转速为850转/s，4-8吋转速为750转/s，8吋以上，转速为600-650转/s。
型筒转速修定原则：浇注不足时，降低转速；浇过时，
提高转速。
3.2浇注定量由离心铸管的内径、外径、长度、比重，确定浇注重量。
3.3浇注浇注温度、化学成分要合格后，在浇包中按浇注定量承接浇注一根铸管的钢液，把浇注槽伸入型筒内，快速把钢液倾入浇注槽，让浇注槽出口的钢液均匀地铺在铸型的内表面上，不得有断流现象。
要求在2-5s内完成浇注，以提供足够的钢液流速。
4拔管
要严格控制拔管时间、温度，拔管太早，铸管温度高，会出现弯曲和断裂现象；拔管太晚，型筒温度升高，不利于喷涂工艺进行，且降低了生产效率，同时铸管在型筒中收缩受阻，易引起裂纹。
拔管温度应在500-700℃之间。
5安全生产
5.1经常检查型筒，有无裂纹、变形、损伤等。
铜丝母离心机浇铸工艺流程
铜丝母离心机浇铸工艺流程
铜丝母离心机浇铸工艺流程：
一、准备工序
1、检查熔铸机、合金、模具和要求的参数（因外观要求而可能用到的涂漆）。
2、准备浇铸沙（或沥青）和涂料。
3、清洗和湿润模具表面。
二、浇铸工序
1、将合金块放入熔铸机，加热至熔点（例如铜合金为1100℃），按预定时间保持熔点，以保证纯度和材料的细致性能。
2、铜丝母离心机浇铸模具准备好，将铜丝母、螺丝和螺母组装到模具中，并加入浇铸沙支撑和铸造用的油脂。
3、把熔铸后的铜合金铸件从熔铸机龙头转移到铸造机上，并将合金撒在模具中，确保铸件的填充质量。
4、待铸件冷却后，手动或自动气动移动离心机机械手，按照螺丝、螺母图案打满。
5、安装螺母、螺丝到铸件上，确保打排整齐。
6、涂漆装饰，如果要求完成后的外观外形要求。
三、完成工序
1、拆下模具、将熔铸铜合金从模具中取出，然后用清水清洗，表面干净无污渍。
2、检查浇铸件的外观，形状，精度和尺寸，以确保完成品的质
量。
3、完成所有浇铸过程，清洗和清理铸造机和模具，准备下次使用或存放。
离心铸造铜工艺流程
离心铸造铜工艺流程
《离心铸造铜工艺流程》
离心铸造是一种常见的金属铸造工艺，也被广泛应用于铜制品的制作过程中。
离心铸造铜工艺流程相对简单，但需要严格的操作和控制。
以下是离心铸造铜工艺流程的具体步骤：
1. 设计模具：首先，需要根据所需铜制品的尺寸和形状设计合适的模具。
这个模具可以是金属模具，也可以是砂型模具，具体根据产品需求而定。
2. 熔炼铜液：接下来，需要准备足够数量的铜液。
通常情况下，铜液是在高温下熔化的，然后放入熔炉中进行加热和保温，直到达到合适的浇注温度。
3. 准备模具：在铜液达到合适的浇注温度之后，将模具放在合适的位置，并准备好浇注口和通气孔。
4. 浇注铜液：将熔化后的铜液倒入模具中。
在这一过程中，需要注意控制铜液的浇注速度和角度，以确保铜液充分填满模具，并且不产生空洞和气泡。
5. 冷却固化：等待铜液在模具中冷却和固化，直到达到足够的硬度和强度。
这个过程通常需要一定的时间，在此期间需要保持模具的稳定和温度的控制。
6. 取出铜制品：最后，取出冷却和固化后的铜制品，将其进行
表面的清理和处理，以达到最终的产品要求。
离心铸造铜工艺流程虽然简单，但每一个步骤都需要严格的操作和控制。
只有严格按照流程进行，才能保证铜制品的质量和性能。
同时，也需要根据具体的产品需求和工艺特点进行调整和改进，以满足不同场合的需求。
离心铸造工艺流程
离心铸造工艺流程离心铸造是一种在离心力场中熔融金属液态成型的方法，其工艺流程如下：1.准备阶段：在此阶段，需要准备离心铸造所需的设备，包括离心机、熔炼炉、模具等。
同时，还需要准备所需的金属材料，如铁、铜等。
此外，还需要准备一些辅助材料，如石墨、聚乙烯等。
2.熔炼阶段：在熔炼炉中，将金属材料加热至熔点，形成金属液态。
在此过程中，需要控制加热速度和温度，以确保金属液态的质量。
3.浇注阶段：当金属液态达到所需的质量和温度时，将其倒入离心机的模具中。
此时，离心机启动，使金属液态在离心力场中均匀分布。
4.成型阶段：在离心力场的作用下，金属液态逐渐冷却并成型。
在此阶段，需要控制离心机的转速和冷却时间，以确保铸件的质量。
5.脱模阶段：当铸件完全冷却后，可以关闭离心机，将铸件从模具中取出。
此时，需要对铸件进行清洗和去除残余物。
6.后处理阶段：在此阶段，可以对铸件进行热处理、机械加工等处理，以提高其机械性能和使用性能。
需要注意的是，离心铸造的工艺流程并不是一成不变的，可以根据不同的铸件类型和要求进行调整和优化。
同时，离心铸造也存在一些缺点，如铸件质量不稳定、生产效率低等，需要在实践中不断改进和完善。
此外，在进行离心铸造时需要注意以下几点：1.在准备阶段需要认真检查设备和材料，确保其质量和安全性。
2.在熔炼阶段需要控制加热速度和温度，防止金属液态氧化和过热。
3.在浇注阶段需要注意金属液态的温度和流量，防止出现气孔和夹渣等缺陷。
4.在成型阶段需要控制离心机的转速和冷却时间，防止铸件出现裂纹和变形等缺陷。
5.在脱模阶段需要小心操作，防止铸件损坏或变形。
6.在后处理阶段需要根据铸件类型和要求进行相应的处理，以提高其机械性能和使用性能。
总之，离心铸造是一种比较复杂的工艺方法，需要操作人员具备较高的专业知识和技能水平。
同时，也需要严格控制工艺参数和操作规程，以确保铸件的质量和安全性。

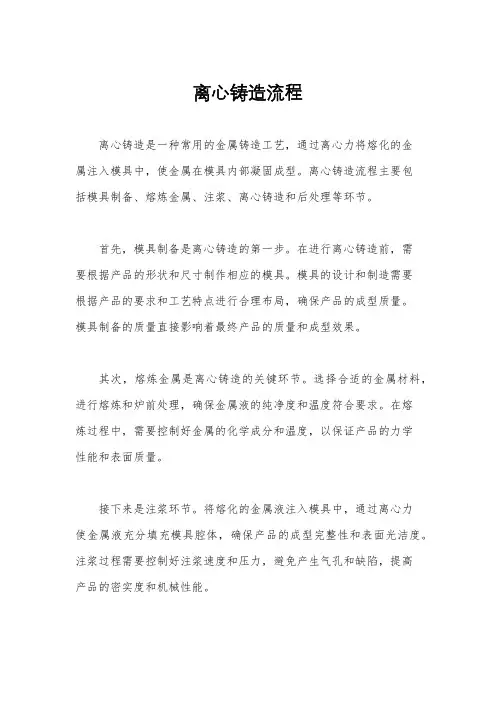

离心铸造流程
离心铸造流程离心铸造是一种常用的金属铸造工艺，通过离心力将熔化的金属注入模具中，使金属在模具内部凝固成型。
离心铸造流程主要包括模具制备、熔炼金属、注浆、离心铸造和后处理等环节。
首先，模具制备是离心铸造的第一步。
在进行离心铸造前，需要根据产品的形状和尺寸制作相应的模具。
模具的设计和制造需要根据产品的要求和工艺特点进行合理布局，确保产品的成型质量。
模具制备的质量直接影响着最终产品的质量和成型效果。
其次，熔炼金属是离心铸造的关键环节。
选择合适的金属材料，进行熔炼和炉前处理，确保金属液的纯净度和温度符合要求。
在熔炼过程中，需要控制好金属的化学成分和温度，以保证产品的力学性能和表面质量。
接下来是注浆环节。
将熔化的金属液注入模具中，通过离心力使金属液充分填充模具腔体，确保产品的成型完整性和表面光洁度。
注浆过程需要控制好注浆速度和压力，避免产生气孔和缺陷，提高产品的密实度和机械性能。
然后是离心铸造环节。
在注浆完成后，将模具放置在离心机上进行旋转，利用离心力使金属液在模具内部凝固成型。
离心铸造过程中，需要控制好离心机的转速和时间，确保产品的成型精度和表面质量，避免产生变形和裂纹。
最后是后处理环节。
将成型的产品进行去除毛刺、修磨、清洗、热处理等工艺，以提高产品的表面光洁度和机械性能。
后处理过程需要根据产品的要求和用途进行合理安排，确保产品的质量和性能达到要求。
总的来说，离心铸造流程包括模具制备、熔炼金属、注浆、离心铸造和后处理等环节。
每个环节都需要严格控制，确保产品的质量和性能。
只有在每个环节都做到位，才能生产出优质的离心铸造产品。
离心浇铸工艺[要诀]
![离心浇铸工艺[要诀]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a58abea9c67da26925c52cc58bd63186bceb9235.webp)
离心浇铸工艺离心浇铸1 概述离心铸造是将液体金属浇入旋转的铸型中，使液体金属在离心力的作用下充填铸型和凝固形成的一种铸造方法。
为实现上述工艺过程，必须采用离心铸造机创造使铸旋转的条件。
根据铸型旋转轴在空间位置的不同，常用的有立式离心铸造机和卧式离心铸造机两种类型。
立式离心铸造机上的铸型是绕垂直轴旋转的（图1），它主要用来生产高度小于直径的圆环类铸件，有时也可用此种离心铸造机浇注异形铸件。
卧式离心铸造机的铸型是绕水平轴旋转的（图2），它主要用来生产长度大于直径的套类和管类铸件。
由于离心铸造时，液体金属是在旋转情况下充填铸型并进行凝固的，因而离心铸造便具有下述的一些特点：1）液体金属能在铸型中形成中空的圆柱形自由表面，这样便可不用型芯就能铸出中空的铸件，大大简化了套筒，管类铸件的生产过程；2）由于旋转时液体金属所产生的离心力作用，离心铸造工艺可提高金属充镇铸型的能力，因此一些流动性较差的合金和薄壁铸件都可用离心铸造法生产；3）由于离心力的作用，改善了补缩条件，气体和非金属夹杂也易于自液体金属中排出，因此离心铸件的组织较致密，缩孔（缩松）、气孔、夹杂等缺陷较少；4）消除或大大节省浇注系统和冒口方面的金属消耗；5）铸件易产生偏析，铸件内表面较粗糙。
内表面尺寸不易控制。
离心铸造的第一个专利是在1809年由英国人爱尔恰尔特（Erchardt）提出的，直到二十世纪初期这一方法在生产方面才逐步地被采用。
我国在三十年代也开始利用离心管、筒类铸件如铁管、铜套、缸套、双金属钢背铜套等方面，离心铸造几乎是一种主要的方法；此外在耐热钢辊道、一些特殊钢无缝纲管的毛坯，造纸机干燥滚筒等生产方面，离心铸造法也用得很有成效。
目前已制出高度机械化、自动化的离心铸造机，已建起大量生产的机械化离心铸管车间。
几乎一切铸造合金都可用于离心铸造法生产，离心铸件的最小内径可达8毫米，最大直径可达3m，铸件的最大长度可达8m，离心铸件的重量范围为几牛至几万牛（零点几公斤至十多吨）。
离心铸造工艺流程

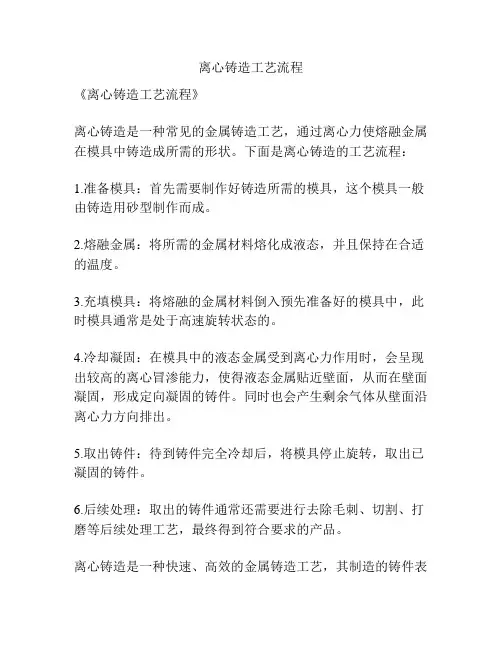

离心铸造工艺流程
《离心铸造工艺流程》
离心铸造是一种常见的金属铸造工艺，通过离心力使熔融金属在模具中铸造成所需的形状。
下面是离心铸造的工艺流程：
1.准备模具：首先需要制作好铸造所需的模具，这个模具一般由铸造用砂型制作而成。
2.熔融金属：将所需的金属材料熔化成液态，并且保持在合适的温度。
3.充填模具：将熔融的金属材料倒入预先准备好的模具中，此时模具通常是处于高速旋转状态的。
4.冷却凝固：在模具中的液态金属受到离心力作用时，会呈现出较高的离心冒渗能力，使得液态金属贴近壁面，从而在壁面凝固，形成定向凝固的铸件。
同时也会产生剩余气体从壁面沿离心力方向排出。
5.取出铸件：待到铸件完全冷却后，将模具停止旋转，取出已凝固的铸件。
6.后续处理：取出的铸件通常还需要进行去除毛刺、切割、打磨等后续处理工艺，最终得到符合要求的产品。
离心铸造是一种快速、高效的金属铸造工艺，其制造的铸件表
面光洁度高，尺寸精度高，且内部组织致密。
因此在航空航天、汽车、船舶等工业领域有着广泛的应用。
离心铸管工艺流程
离心铸管工艺流程
离心铸管工艺流程主要包括以下步骤：
1. 铁水准备：首先对铁水进行化学成分调整和温度控制，添加球化剂使石墨形态球化。
2. 管模安装与预处理：在离心铸造机上安装带有承口芯的管模，并可能涂敷内衬材料以提高铸件质量。
3. 浇注前准备：设定孕育剂、管模粉等添加剂用量以及离心机转速、行走速度等参数。
4. 离心浇注：将球化处理后的铁水在高速旋转的管模内浇注，利用离心力使金属液均匀分布并凝固成圆筒形铸件。
5. 冷却与脱模：待铸管冷却至一定温度后（如600℃以下），使用拔管钳将其从模具中取出。
6. 热处理：铸管需进一步进行热处理以改善内部组织结构和机械性能。
7. 表面处理：铸管外表面可能会涂敷防腐涂层（如沥青漆）以
防止地下腐蚀。
8. 检测与入库：最后，完成质量检测并包装后入库，等待销售或使用。
华东铸铜件离心铸造机工艺流程
华东铸铜件离心铸造机工艺流程
华东铸铜件离心铸造机工艺流程
一、型坯准备：
1、将原料放入熔炉，将原料加热至熔化温度，并将用量合理的熔剂加入熔炉中；
2、将熔炉中的混合物搅拌均匀，料温控制在800~900℃，并将离心机及模具预热；
3、将混合物倒入离心机，并确保模具没有空隙；
4、将铜件模具放入离心机，使模具的位置保持正确；
5、操作员按要求调节离心机的转速，确保模具不旋转；
二、离心铸造：
1、操作员根据铸造要求按照设定的时间启动离心铸造机；
2、离心铸造机自动执行铸造程序，根据实际情况按照设定的时间进行加热、凝固、脱模等步骤；
3、在进行铸件加工过程中，操作员要定期检查机器运转情况，并保证铸件准确性；
4、离心铸造机停止运行，移除铸件，将铸件分类排放；
三、铸件保养：
1、在铸件表面涂覆一层防锈油，或将其放入清洁液中；
2、当铸件表面泛黄时，可以用水或清洁液将其清洗干净；
3、将铸件放入完好的包装容器内进行储存，避免铸件受到损坏。
- 1 -。
华东托轮式离心铸造工艺工艺流程
华东托轮式离心铸造工艺工艺流程
一、引言
华东托轮式离心铸造工艺是利用液态金属流量的钢管转轮铸造工艺，它是在转轮中，将液态金属在放出轮特殊形状的管模构件中滚动，利用受力的力学作用，使其凝固为所需形状的铸件。
由于该铸造工艺的工艺流程比较复杂，所以本文结合研究的实际情况，总结了华东托轮式离心铸造工艺的工艺流程。
二、流程
1、铸件设计：在铸件设计阶段，应考虑铸件结构，尺寸，功能要求，金属材料特性，铸件精度等，根据客户的要求设计出合适的铸件图纸。
2、铸件加工：在加工铸件之前，先要将铸件根据设计要求分割成比较小的模块，然后进行加工。
加工时，根据不同的加工条件，选择合适的切削工具，采用加工方法，最后得到正确尺寸的铸件。
3、铸件热处理：在铸件进行热处理之前，先进行安装，将模块安装到托轮上，以确保铸件的稳定性。
铸件热处理可以使铸件有良好的机械性能，增加耐腐蚀性，增加附着力，提高使用寿命。
4、轮子安装：铸件模块安装后，铸件进入下一步，就是轮子安装。
在轮子安装时，要注意滚动元件，轮子的尺寸，材质，夹紧方式等，以确保轮子的稳固性，使能耐受大压力。
5、熔融：在熔融之前，要将铸件和轮子放入铸造容器中，熔融时，液态金属在转轮上流动，根据不同的物性，尽量保持正确的流速，
以确保其凝固时的形状。
6、铸件凝固：凝固时，应根据凝固材料的不同特性和凝固状态，确定凝固的有效温度，控制凝固速度，保持铸件的成型性能，以达到铸件的质量。
7、切口拉伸：最后，冷却铸件，然后将铸件进行切口拉伸，以获得所需的尺寸和形状，并进行检查，确保其形状和尺寸均符合要求。
苏锡常离心浇铸工艺流程
苏锡常离心浇铸工艺流程
离心浇铸是一种采用离心作用和高温熔融金属液将模具中的铸造材料快速填充模腔并冷却固化的工艺。
其主要流程如下：
1. 前处理：将准备好的模具和金属到达工厂后，需要对其进行清洗和检查。
模具需要检查是否有裂口、凹坑或其他损坏，金属液需要检查其纯度、温度以及其他物理特性是否符合要求。
2. 加热：模具在加热前需要先进行预热处理，以便减少由于温度变化而导致的热应力影响。
然后将模具放置在升温炉内进行升温处理，使其达到合适的工作温度。
3. 熔炼：将所需要的金属材料放入高温炉内进行加热，使其熔化并形成高温熔融金属液。
4. 浇注：经过预先加热的模具放置在离心机上。
高温熔融金属液通过喷嘴注入模具中，随着离心机的高速旋转，金属液会被迅速分散在模具内部的每个角落。
在流动过程中，会不断地产生气泡，这些气泡需要通过减缓金属液的流速或通过特殊的排气道排出。
5. 冷却固化：将处于高温状态的金属模具放置在定时器上进行冷却。
在这个过程中，金属将快速冷却并固化，在一定的时间内，金属在模具内结晶硬化。
然后，
模具从离心机中取出，并进行后处理：
6. 后处理：将已经固化的铸件取出并清理表面。
移除挂件和毛刺（连接于零件上的铸造余料），并尽可能地使零件表面平整。
以上是苏锡常离心浇铸工艺的基本流程，这种工艺在制造铸件时经常被采用，其优点是能制造出更加均匀、质量更好的铸件。
