可逆温致变色材料的合成及其在纸料体系中的应用_杨淑蕙
一种可逆热致变色微胶囊的制备及在印花中的应用
一
种可逆热致变色微胶囊的制备及在 印花中的应用
梁 涛 ，刘 维锦 杨 梅 ， ，张巧 芳
（ ．华 南理 工大 学材料 学院 ， 东 广 州 ５ ０ ４ ； ．广 州市 纺 织工 业研 究所 ， 东 广 州 ５ ０ ６ ） １ 广 １６０ ２ 广 １６３
摘 要 ： 环 氧 树 脂 做 为 壁 材 ， 唑类 催 化 型 固化 剂 进 行 固 化 ， 适 当 的 工 艺 条 件 下 对 热 致 变 色 材 料 进 以 咪 在
行 微 胶 囊 包 封 ， 得 了密 封 性 能 、 明 性 能 、 热 性 能 以 及 耐 溶 剂 性 能 良好 的可 逆 热 致 变 色 微胶 囊 颗 粒 。 制 透 耐 关 键 词 ：涂 料 印 花 ； 氧 树 脂 ； 化 型 固化 剂 ； 致 变 色 微 胶 囊 ； 备 环 催 热 制
四国化 成 工业 株式 会社 ） ；阿拉 伯树 胶粉 （ 化试 生
外 还 有许 多化 学 物质会 破 坏染 料 的 变色 性能 。第 二 ， 物 涂料 印花 需 要 焙 烘 ，变 色材 料 将 因溶 剂 织
挥 发而失 去变 色 能力 。第 三 ，服装 使 用 过 程 中洗
剂 ，上海 凌 峰 化 学 试 剂 有 限 公 司 ） ；丙 酮 （ 析 分 纯 ，湖北 大学 化 工厂 ） ；丁酮 （ 析 纯 ，天津 市 化 分
明胶 等 作 为 壁材 有 以下 几个 问题 ： 一 ， 备 方 第 制
法复 杂 ，不利 于 工业 化 生 产 。第 二 ， 备 的 微 胶 制
得 了 比较 一致 的认 识 。 目前 的研究 重 点 已经 转 向 这 些材 料 的实 际应 用 ， 纺 织 品 的涂 料 印 花是 其 而
中一 个重 要 的应 用 领域 。热致 变 色材 料 印花 的织
可逆温致变色油墨及其应用
正十二 醇、正十四 醇、
溶剂 正十六醇、磷酸酯、亚 决定变色温度
硫酸酯、磺酸酯等ቤተ መጻሕፍቲ ባይዱ
印刷质量与标准化2014．1 57
St a nda r d
椽灌
酯等；羧基化合物及其衍生物，如硬脂酸、辛酸 等。溶剂决定油墨的变色温度，为了得到低温致变 色的热敏油墨，我们常采用一些水性的醇、酯、羧 酸类溶剂，其具有熔点低、价格便宜、性能稳定等 优点。各材料的组成见表1 。
1．无机 类可逆温致变 色油墨的变色 原理
无机可逆温致变色材料主要是铜、银、汞的碘 化物、络合物或复盐类以及过渡金属配合物，或六 亚甲基四胺与镍、钴的卤盐所形成的化合物。这些 变色材料可以单独作为变色颜料使用，也可以相互 之间以一定的比例混合使用。由于颜料和混合比例 不同，将会呈现不同的颜色变化，达到良好的防伪 效果。
所谓可逆温致变色油墨，是指材料被加热到一 定温度时，印刷图文颜色发生明显变化，当温度恢 复到原始温度时，又能恢复到原有的颜色，其变化 过程是可逆的。由于其变色温度低、灵敏度高、变 色范围广等优点，被广泛地应用在防伪印刷、显示 温度、装饰装潢、个性化产品以及促销等日常生活 的方方面面。
一、 可逆温致 变色油墨 的变色原 理
( 1) 分子结构变化机理 当温度变化时，体系的分子结构发生变化而引 起颜色变化。如体系r 中含多个杂环和芳环结构的螺 吡喃类、偶氮类、色酮类化合物等等。
( 2) 得失电子机理 此种材料是由电子供体、电子受体以及溶剂性 化合物三部分组成，通常电子供体为发色剂，电子 受体为显色剂。电子供体是发色剂，是热敏变色色 基，向电子受体给出电子，决定最后的颜色。发色 剂本身不能产生热致变色现象。显色剂接受发色剂 提供的电子，引起热敏变色。显色剂是决定油墨是 否变色以及变色深浅的决定性因素。常见的发色剂 主要有结晶紫内酯、甲基红等。常见的显色剂主要 有酚羟基 化合物及其衍生 物，如双酚A、月桂醇酸
可逆热致变色材料的应用新进展
可逆热致变色材料的应用新进展
1. 可逆热致变色材料的简介
可逆热致变色材料是一类能够在不同温度下发生可逆变色的材料，其颜色变化通常与分子内部结构的改变有关。
这种材料在光学、光电子、化学、生物等领域都有着广泛的应用。
2. 可逆热致变色材料的应用
在光学领域，可逆热致变色材料常常应用于染色镜片、窗帘、室
内遮阳窗帘等领域。
在这些应用中，它们能够随着环境温度的变化而
自动调节颜色的深浅，从而实现物品颜色的变化。
在光电子领域，可逆热致变色材料则被用于智能窗、智能玻璃和
防伪领域。
智能窗和智能玻璃通过控制可逆热致变色材料的颜色变化，实现对光线的调节，使得玻璃可以在透明和不透明之间转换。
防伪领
域中，这种材料被使用在防伪印刷上，通过颜色的变化来达到防伪的
效果。
在化学和生物领域，可逆热致变色材料则被应用于环境污染物检
测和生物分子检测。
这种材料能够随着环境的改变而发生颜色变化，
从而可以用于检测环境中特定物质的浓度或者用于检测特定生物分子
的存在。
3. 可逆热致变色材料的新进展
近年来，随着对可逆热致变色材料的研究不断深入，越来越多的新型材料被开发出来。
例如，一种基于氧化锌纳米线的可逆热致变色材料，在实验室条件下展现出了非常独特的可逆变色特性。
此外，针对复杂环境中特殊应用的需求，科学家们还在探索如何将可逆热致变色材料集成到柔性电子中，以实现更广泛的应用。
总体来说，可逆热致变色材料在未来应用前景广阔，科学家们还需在材料的可重复性、稳定性等方面继续进行研究和深入挖掘其潜在应用。

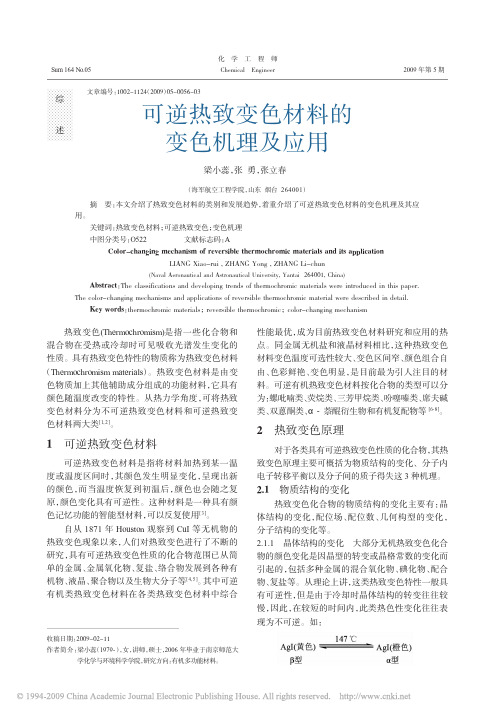

可逆热致变色材料的变色机理及应用
收稿日期：2009-02-11作者简介：梁小蕊（1979-），女，讲师，硕士，2006年毕业于南京师范大学化学与环境科学学院，研究方向：有机多功能材料。
文章编号：1002-1124（2009）05-0056-03Sum 164No.05化学工程师ChemicalEngineer2009年第5期热致变色(Thermochromism)是指一些化合物和混合物在受热或冷却时可见吸收光谱发生变化的性质。
具有热致变色特性的物质称为热致变色材料（Thermochromism materials ）。
热致变色材料是由变色物质加上其他辅助成分组成的功能材料，它具有颜色随温度改变的特性。
从热力学角度，可将热致变色材料分为不可逆热致变色材料和可逆热致变色材料两大类[1,2]。
1可逆热致变色材料可逆热致变色材料是指将材料加热到某一温度或温度区间时，其颜色发生明显变化，呈现出新的颜色，而当温度恢复到初温后，颜色也会随之复原，颜色变化具有可逆性。
这种材料是一种具有颜色记忆功能的智能型材料，可以反复使用[3]。
自从1871年Houston 观察到CuI 等无机物的热致变色现象以来，人们对热致变色进行了不断的研究，具有可逆热致变色性质的化合物范围已从简单的金属、金属氧化物、复盐、络合物发展到各种有机物、液晶、聚合物以及生物大分子等[4，5]。
其中可逆有机类热致变色材料在各类热致变色材料中综合性能最优，成为目前热致变色材料研究和应用的热点。
同金属无机盐和液晶材料相比，这种热致变色材料变色温度可选性较大、变色区间窄、颜色组合自由、色彩鲜艳、变色明显，是目前最为引人注目的材料。
可逆有机热致变色材料按化合物的类型可以分为：螺吡喃类、荧烷类、三芳甲烷类、吩噻嗪类、席夫碱类、双蒽酮类、α-萘醌衍生物和有机复配物等[6-8]。
2热致变色原理对于各类具有可逆热致变色性质的化合物，其热致变色原理主要可概括为物质结构的变化、分子内电子转移平衡以及分子间的质子得失这3种机理。
感温变色材料简介ABriefIntroductiontoThermochromicMaterial.
可逆感温变色颜料是由电子转移型有机化合物体系制备的。
电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。
在特定温度下因电子转移使该有机物的份子结构发生变化，从而实现颜色转变。
这种变色物质不仅颜色明艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。
俗称：温变颜料,感温粉或者温变粉)。
这种颜料的颗粒呈圆球状，平均直径为 2~7 微米(一微米等于千分之一毫米)。
其内部是变色物质，外部是一层厚约 0.2~0.5 微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。
因此，在使用中避免破坏这层外壳是十分重要的。
目前本公司生产的可逆感温变色颜料在显色状态有以下 15 个基本色：因为可逆感温变色颜料在隐色状态时是无色的，这使得不同颜色/不同变色温度/不同系列的变色颜料之间可以互配和拼色，从而获得更加丰富多彩的变色效果。
例如：：可以获得的变色效果。
例如：：如选择单一基本色的话，变色效果都是从有色变到无色。
如果想从有色变有色的话需要加入底色 (普通颜料)。
比如感温变色粉红色+普通色粉蓝色=紫色变蓝色。
多段变色的话需要两个或者两个以上温度的感温变色粉来调配。
例如：宝蓝42 度+红色31 度=温度高于42 度时为无色状态，温度在31-42 度时为宝蓝色，温度低于31 度时就是紫色。
其他的都可依照类似调配：在低温时为有色状态，当温度升至设定值时颜料从有色变为无色。
它的:。
R 系列变色颜料的品种最多，色谱齐全，是最常用的变色颜料系列。
其色~ 温关系曲线如图 1 所示：图 1. R 系列色~温关系曲线图 2. F 系列色~温关系曲线：其色~温特性与 R 系列正相反。
在低温时为无色状态，当温度升至设定值时颜料从无色变为有色。
它的发色温度区间为：60~65℃。
其色~温关系曲线如图 2 所示。
实际上，感温变色颜料的变色温度不是一个温度点，而是一个温度区间，也就是从变色开始至变色结束所包含的温度范围 (T ~T ) 。
湖南工业大学学报第22卷(2008年)总目次(总第108期-总第113期)
种基于神经 网络的路面养护决 策方法 …………………………………………………………………………………・ 辉龙 （ ． １ ・ 文 ３０ ７） ０
种风幕式抽油烟机 的试验研究 ………………………………………………………… 史漫兴 ，王汉青 ，王志勇 ，陈 裕 （．２ ３ ０ ０） ０
一
变截面柔性梁横向碰撞 问题求解 ………………………………………………………………………………・ ・ 罗旗帜 ，黄志斌 （ ． ０ ４０ ９） ０ 复合地基 中散体材料桩荷载 一 沉降关系的数值分析 ………………………………………………………………………杨利群 （ ． １ ４ ０ ４） ０
・
包装科 学与技术 ・
诚 （． ０ １ ０ １） ０
（ 一 次全 国 包 装 教 育 与 学科 发 展 学 术 会 议 论 文 ） 第
可逆 温致变色涂布防伪包装纸及其防伪性能研究 ………………………………………………… 郝晓秀 ，杨 淑蕙 ，孙
彩色纸模食 品包装制品染色性能的研究 ………………… …… ……………………………………一 王晓敏 ，季峰民，王
新鲜果蔬 的气调包装 ……………………………… ………………………………………………… 张 琳 ，宁玲玲 ，黄俊彦 （ ． Ｏ ３Ｏ ４） Ｏ
瓦楞纸板展示架的设计 …………………………………………………………………………………… …… 鄂玉萍 ，杨 经编间隔织物球形 压缩试验与仿真分析 …………………… ……………………………………… 沈
何农跃…………………………………………………………………………………………………… …………………………… （ ． ２封二 ）
刘 跃 军 … … … … … …… … … … … … … … … … … … … …… …… … … … … … … … … … … … … … … … … … …… … … … … … … … （ ． 二 ） ３封 肖强 晖 … … … …… …… … … … … … … … … … … …… …… … … … … … … … … … … … … … … … … … …… …… … … … … … … … （ ． 二 ） ４封 瞿 遂 春 … … … …… … … … … … … … … … … … … …… …… … … … … … … … … … … … … … … … … … …… … … … … … … … … … （ ． ５封二 ） 谢 勇 … … … …… …… … … … … … … … … … … …… … … … … … … … … … … … … … … … … … … － …… … … … … … … … … … （ 封 二 ） ． ． ６
一种改性木基质可逆温致变色复合材料的制备方法[发明专利]
专利名称：一种改性木基质可逆温致变色复合材料的制备方法专利类型：发明专利
发明人：李坚,李莹莹,李国梁,惠彬,程婉可
申请号：CN201610528367.X
申请日：20160706
公开号：CN106182283A
公开日：
20161207
专利内容由知识产权出版社提供
摘要：一种改性木基质可逆温致变色复合材料的制备方法，它涉及一种改性可逆温致变色复合材料的制备方法。
本发明的目的之一是要解决现有可逆温敏变色木质材皆为常温有色，加热变色，破坏了木材原有的天然花纹，不适用于纹理美丽的树种，且加工处理方法为高压浸渍和费用昂贵的问题；本发明的目的之二是可逆温敏变色木质材着色时间和消色时间较长；表面均一性、稳定性和变色性能较差的问题。
方法：一、超声清洗；二、配置涂层溶液；三、涂覆，得到改性木基质可逆温致变色复合材料。
本发明制备的改性木基质可逆温致变色复合材料变色均匀稳定，颜色亮丽。
本发明可获得一种改性木基质可逆温致变色复合材料的制备方法。
申请人：东北林业大学
地址：150040 黑龙江省哈尔滨市香坊区和兴路26号
国籍：CN
代理机构：哈尔滨市松花江专利商标事务所
代理人：牟永林
更多信息请下载全文后查看。
一种温致透光率可逆变化材料及其制备方法[发明专利]
专利名称：一种温致透光率可逆变化材料及其制备方法专利类型：发明专利
发明人：马一平
申请号：CN200410067054.6
申请日：20041011
公开号：CN1621458A
公开日：
20050601
专利内容由知识产权出版社提供
摘要：本发明公开了一种温致透光率可逆变化材料及其这种材料的制备方法。
该材料组成及配比(质量百分数)如下：聚苯乙烯、氧化聚丙烯、聚乙烯醇、羟乙基纤维素、羟丙基纤维素中的一种或一种以上的混合物：0.2－10％，Na、K、Ca、Mg无机盐中的一种或一种以上的混合物：0.5－10％，水：80－99.3％。
本发明材料可用于建筑窗户、温室暖棚、车船飞机等方面。
冬季在建筑上与选择性吸收材料配合使用，可在不影响其冬季制热的同时，在夏季可使过热现象大大缓解，从而使该组合材料成为寒冷地区用智能调温材料，适合创造建筑热舒适环境，具有节约矿物能源、减少环境污染、较高的经济和社会效益等优点。
申请人：同济大学
地址：200092 上海市四平路1239号
国籍：CN
代理机构：上海东亚专利商标代理有限公司
代理人：杜林雪
更多信息请下载全文后查看。
可逆感温变色非织造材料的制备及性能研究
可逆感温变色非织造材料的制备及性能研究
陈迟;薛孟迪;李婷婷;王慧;付译鋆
【期刊名称】《棉纺织技术》
【年(卷),期】2024(52)2
【摘要】以非织造材料和感温变色油墨为原料,通过丝网印刷技术制备可逆感温变色非织造材料。
测试并分析了丝网印刷前后试样微观形貌和化学结构的变化,讨论了丝网印刷次数对可逆感温变色非织造材料厚度、力学性能、变色性能和皂洗色牢度的影响。
采用红蓝复合油墨对非织造材料进行整理,研究人体温度作用下可逆感温变色非织造材料的直观变色效果。
结果表明:随着印刷次数的增加,整理后的非织造材料厚度、断裂强力和断裂伸长增加,初始色相加深,完全变色时间延长,皂洗色牢度GS评级提高。
人体手指触摸试验结果表明,制备的非织造材料可在3 s内快速变色,具有灵敏的可逆感温变色性能。
【总页数】5页(P51-55)
【作者】陈迟;薛孟迪;李婷婷;王慧;付译鋆
【作者单位】南通大学;安全防护用特种纤维复合材料研发国家地方联合工程研究中心
【正文语种】中文
【中图分类】TS176
【相关文献】
1.可逆感温变色绝缘材料的制备及其性能研究
2.单组分热温可逆感温变色涂料的制备
3.可逆感温变色聚丙烯专用料的制备及性能
4.多变色不可逆示温材料制备及其智能电网应用
5.可逆感温变色复合绝缘材料紫外老化特性的研究
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ΔE ＊ =[ (ΔL ＊)2 +(Δa ＊)2 +(Δb ＊)2] 1/2 。 大量的研究表明 , 数字色差与人的视觉色差存在
的关系如表 6 所示 。
表 6 数字色差与视觉色差对比
ΔE ＊值 色差程度 感觉程度
0 ～ 0.5 微小 极微
0.5 ～ 1.5 较小 较微
1.5 ～ 3.0 小
明显
3.0 ～ 6.0 大
课题 。
· 13 ·
研究论文
～ 46.5 ℃和 51.0 ～ 53.5 ℃。 2.2 微胶囊化研究
温致变色材料的应用通常受强酸性 、 强碱性和环 境中杂质的污染等因素影响 。 将微囊化技术应用于可 逆温致变色材料 , 可使温致变色材料产生隔离性和稳 定性 , 减少外界环境对它的影响[ 3] 。本实验采用化学 方法制备微胶囊 , 考察了乳化时间 、 囊壁预聚液 、 壁 材的选择 、 囊心囊壁比等对可逆温致变色材料微胶囊 化的影响 。 2.2.1 乳化时间对平均粒径的影响
很明显
6.0 以上 极大 强烈
实验中 , 在浆料中加入温致变色材料混抄 , 常温 下纸页呈现红色 ;温度升至变色区间 , 则变为无色 , 纸页呈现出漂白浆料的本色 ;温度下降 , 温致变色材 料可逆变回红色 , 纸页也变回红色 。当温度再次发生 变化时 , 纸页颜色呈现同样的变化规律 。
温致 变 色 材 料 加 入 量 分 别 为 0.3 %, 0.6 %, 0.9 %, 1.1 %, 1.4 %, 考察其 对温致变 色纸页 色差 的影响 。结果表明 , 只 有用量 >1.4 %, 才能保证纸 页的色差高于 6.0 。因此 , 本实验中温致变色材料的 加入量为 1.4 %。 2.4 助剂对温致变色防伪纸张变色性能的影响
序号 配 比
1
1∶1∶10 1∶1∶20 1∶1∶30 1∶1∶40 1∶1∶50
2
1∶2∶10 1∶2∶20 1∶2∶30 1∶2∶40 1∶2∶50
3
1∶3∶10 1∶3∶20 1∶3∶30 1∶3∶40 1∶3∶50
注 配比为 :隐色染料∶显色剂∶溶剂
4
1∶4∶10 1∶4∶20 1∶4∶30 1∶4∶40 1∶4∶50
13.7
注 温 致 变 材 料 加 入 量 1.4%, PAE +CPAM 加 入 量 为 绝 干 浆 的 0.01 %
后通过比较试样与之的差值得出色差结论 。
若标
准样品
的
L
＊
a
＊b
＊值分
别为
L
＊ 1
、
a1＊ 、
b
＊ 1
,
测试样品的分 别为
L2＊ 、
a
＊ 2
、
b2＊ ,
则 ΔL ＊ =L2＊ -
L1＊ ,
Δa
＊
=a
＊ 2
-a
＊ 1
,
Δb
＊
=b2＊
-b
＊ 1
;总色差值
:
China Pulp &Paper Vol.24 , No.11 , 2005
1 实 验
可自由选择颜色 , 变色温度一般较低 , 寿命长且灵敏 度高 , 综合性能最优[ 1-2] 。 为此 , 本实验选择合成有 机可逆温致变色材料 。
2.1.2 最佳配比的确定
隐色染料 、 显色剂和溶剂的质量比将会影响可逆
1.1 原料及化学品 隐色染料 :热敏大红(C28H23NO2), 浅灰色固体
表 3 囊壁预聚 液中甲醛/ 尿素的 摩尔比对微胶囊结构的影响
序 号
1
2
3
4
5
6
预聚液配制 0.5/ 1 1.0/ 1 1.5/1 2.0/1
(甲醛/ 尿素)
2.5/1 3.0/ 1
微胶囊结构 结块 结块少 无结块 结块少 有结块现象 结块
2.2.3 不同壁材对微胶囊化的影响 根据文献报道[ 4] , 虽然微胶囊 的生产方 法有多
· 温致变色材料 ·
研究论文
可逆温致变色材料的合成及其 在纸料体系中的应用
杨淑蕙1 , 2 郝晓秀1 , 2, 3 刘洪斌1
(1.天津科技大学 天津市制浆造纸重点实验室 , 天津 , 300222;2.华南 理工大学制浆造纸 工程国 家重点实验室 , 广州 , 510640;3.天津职业大学 , 天津 , 300402)
表 7 助剂对温致变色防伪纸色度差的影响
APAM 用 量/ %
ΔE ＊值
PAE∶CPAM
ΔE ＊值
高取代度 淀粉/ %
ΔE ＊值
0.005
5.5
3∶1
12.6
0.05
13.5
0.010
7.7
3∶2
11.3
0.10
15.1
0.015
8.3
3∶3
11.2
0.15
15.8
0.020
7.8
3∶4
9.60
0.20
的差异
聚集变小
转化率/ % 31.4
38.0
35.6
粉末 59.5
颗粒聚集 57.1
由表 4 可以看出 , 囊心与囊壁质量比以 1∶2.5 为 最佳 , 在此条件下可逆温致变色微胶囊的产率最高且 颗粒均匀 。 2.2.5 微胶囊合成工艺正交实验分析
对可逆温致变色微胶囊化的初步实验表明 , 除上 述影 响因素 外 , 还 包括在 微胶 囊合 成过 程中温 度 、 pH 值以及反应时间等的影响 , 采用正交实验优选出 微胶囊合成的条件 。
不同囊心和囊壁比例对微胶囊的颗粒大小 、 颜色 变化灵敏度 、 产率都有影响 。 表 4 列出了囊心与囊壁 质量比对微胶囊性能的影响 。
· 14 ·
表 4 囊心与囊壁质量比对微胶囊性能的影响
比例变化 1∶1
颜色变化
红
1∶1.5 浅红
1∶2 浅红
1∶2.5 红
1∶3 近浅红
试样颗粒 聚为大块 颗粒块 颗粒较小
表 5 正交实验表
A
B
C
pH 值
1
3
2
4
3
5
温度/ ℃
45 50 55
保温时间/h
0.5 1.0 1.5
注 囊心为热敏大红∶显色剂∶十四醇 1∶4∶30 ;囊 心与囊壁质量比 为 1∶2.5
正交实验结果表明 , 在 55 ℃, pH 值 5 , 保温 0.5 h 时 , 可逆温致变色材料的微胶囊化效果最好 , 变色 灵敏度高 , 变色温度为 36.5 ～ 38 ℃, 微胶囊的转化率 为 59.8 %。 2.2.6 微胶囊化与未微胶囊化温致变色材料的耐溶
5
1∶5∶10 1∶5∶20 1∶5∶30 1∶5∶40 1∶5∶50
1.2 仪器
结果表明 :在热敏大红 、 显色剂和十四醇 、 十六
数显温 度水浴 ;多功能电 动调速搅 拌器 ;VEC- 醇和十八醇的质量比分别为 1∶4∶30 ;1∶3∶40 ;1∶2∶20
TOR22 型红 外 光谱 仪 ;L&W 色度 仪 ;S-530 扫 描电 时 , 可逆温致变色材料的颜色变化最明显 , 变色速度
种 , 所用壁材原料则有 :①以明胶和阿拉伯树胶为代 表的天然材料 ;②以脲醛树脂及三聚氰胺甲醛树脂为 代表的合成材料 。本实验以自制温变材料为囊心 , 用 不同壁材对其进行微胶囊化 。 结果表明 , 用尿素与甲 醛共聚物做壁材时 , 形成的微胶囊很好分离 ;而以明 胶和阿拉伯树胶做壁材不太好分离 。因此 , 本实验采 用尿素与甲醛共聚物做壁材 。 2.2.4 囊心和囊壁比例对微胶囊化的影响
的影响及温致变色纸的变色机理 。
关键词 :可逆温致变色材料 ;微胶囊 ;温致变色纸 ;色差
作者 简 介 :杨淑 蕙 女 士,
中图分类号 :TS762 文献标识码 :A 文章编号 :0254-508X(2005)11-0013-04
教授 , 博士 生导 师;从 事 功能纤 维、 制浆 造纸工 艺 及机理的教学及科研工作 。
表 1 可逆温致变色材料的配比关系
实验室自制 。 阳离子聚丙稀酰胺(CPAM)相对分子质 量 300 万 ～ 400 万 ;阴离子聚丙稀酰胺(APAM)相对分 子质量 1200 万 ～ 1500 万 ;自制高取代度淀粉取代度 为 0.45 ;双元助留剂(PAE +CPAM)。
浆料 :漂白针叶木浆和阔叶木浆按 1∶4 的比例配 制 , 打浆度为 37°SR 。
摘 要 :分别以十四醇 、 十六醇和十八醇为溶剂 , 以内酯型化 合物热敏大红为 隐色染料 , 添加一 定
的显色剂, 制备可逆温致变色材料 。 采用界面聚合法合成低温(100 ℃以下)可逆温致变色微胶 囊, 优
化了合成工艺。 将微胶囊应用于纸料体系中制备温致变色纸 , 讨论 了助留剂对温 致变色纸变色性 能
采用界面聚合法合成低 温(100 ℃以下)可逆 温致变 色材料 , 并将其制成微胶囊
温致变色材料分为无机类 、 液晶类和有机类 。有 机类可逆温致变色材料是一种新兴的温致变色材料 , 由隐色染料 、 显色剂和溶剂 3 部分组成 , 其特点是 :
加入浆中混合抄纸 , 试制温致变色纸张 。为了提高温 致变色材料在纸料系统中的留着 , 研究了不同助剂对 纸页色差的影响 。
为了形成稳定的乳化液 , 要进行高速搅拌(2000 r/ min)。 机械分散效果越好 , 囊心粒度越小 , 比表面 积变大 ;表面张力越小 , 乳化体系越稳定 。 从表 2 可 以看出 , 选择高速乳化 30 min , 就能得到较均匀且粒 度 <25 μm 的微胶囊 。
表 2 乳化时间对微胶囊平均粒径的影响
镜。
快 , 约为 10 s , 变色温度分别为 36.0 ～ 39.5 ℃;44.5
2 结果与讨论
