2020-2021年电压 电阻中考经典题型带答案
2020-2021年电压 电阻中考经典题型带答案
一、电压 电阻选择题
1．下列说法中正确的是（ ）
A. 导体的电阻与其两端的电压有关 B. 电功率大的用电器产生的热量多
C. 电灯正常发光时，额定功率小的可能更亮 D. 电流做功越快的用电器，其电功率一定越大
【答案】 D
【解析】【解答】解：
A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；
B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；
C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C错；
D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．
故选D．
【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．
2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（ ）
A. 若灯L'亮，则可能是灯L断路 B. 若灯L'亮，则一定是电阻R短路
C. 若灯L'不亮，则可能是灯L短路 D. 若灯L'不亮，则一定是电阻R断路
【答案】 D
【解析】【解答】闭合开关，灯泡发光，说明电路是通路。过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L短路，AB不符合题意.
若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.
故答案为：D. 【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.
3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ）
A. 保险丝 B. 输电线 C. 滑动变阻器的线圈 D. 电炉丝
【答案】B
【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路． B、用超导体做输电线，可以有效地减小电能的损耗．
C、线圈的电阻较大，通过滑片位置的改变可以进行调节．
D、电炉丝需要电阻较大的材料，才能发出较多的热量．
故选B．
【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．
根据这一特点，分析选项．
4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A. 高压输电线 B. 坚韧的防弹衣 C. 发光二极管 D. 保温隔热材料
【答案】 D
【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；
石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；
C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；
D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.
故答案为：D.
【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.
5．在如图所示的电路中，电压表测量的是（ ）
A. 灯L1两端的电压 B. 灯L2两端的电压 C. 电源两端的电压 D. 开关S两端的电压
【答案】B
【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．
故选B．
【分析】电压表的使用规则要求，电压表要与被测电路并联．
6．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（ ）
A. 导体的电阻跟通过导体的电流成反比
B. 如果导体被拉长，则其电阻将变小
C. 如果通过导体的电流变小，导体的电阻将变大
D. 导体两端电压增大时，电流也增大，但其比值不变
【答案】D
【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；
D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D正确．
故选D．
【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．
导体的电阻与导体的材料、长度、横截面积等有关．
7．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（ ）
A. 电源电压为14V B. 图乙中dc是表示电压表 的示数随电流表示数变化的图线
C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为 D. 滑片在a点时，
内电阻R消耗的电能为 【答案】 C
【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为 ；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；
B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；
C、从“U-I”关系图象可以看出，滑片P在b点时电流Ib=1 A，U1=12 V、U2=2 V； 滑片P在a点时电流Ia=3 A，U1′=6 V、U2′=6 V； 根据欧姆定律和串联电路的电压特点可得电源电压：
即： ，
解得：R=1 Ω，则 ； 所以电路消粍的总功率最大值
，C符合题意.
D、滑片在a点时，10 s内电阻R消耗的电能：
，D不符合题意.
故答案为：C.
【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.
8．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（ ）
A. 每只灯泡的实际电功率为0.9W B. 每只灯泡的实际电阻值为10Ω
C. 串联电路的实际电阻值为16Ω D. 串联电路的实际电功率是3W
【答案】D
【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，
由图象可知，此时电路电流为0.5A，
每只灯泡的实际功率：P=ULI=3V×0.5A=1.5W，A不符合题意；
串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；
由I= 可得，每只灯泡的实际电阻值： RL= = =6Ω，B不符合题意；
串联电路的实际电阻值：
R总= = =12Ω，C不符合题意.
故答案为：D．
【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.
9．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ）
A. 灯L1短路 B. 灯L2短路 C. 灯L1断路 D. 灯L2断路
【答案】 D
【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；
B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．
C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；
D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；
故答案为：D
【分析】结合选项，注意分析与题目条件符合的选项即可.
10．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现UAC=3.0V，UAB=0V，UBC=3.0V．则电路故障可能是（ ）
A. 灯 L 断路 B. 开关 S 断路 C. 滑动变阻器R短路 D. 灯L短路或滑动变阻器
R 断路
【答案】D 【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；
由题意可知，UAC=3.0V，故A点与电源正极相连、C点与电源负极相连；
UAB=0V，如果灯泡短路，则AB两点间电压为零；
UBC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC间发生断路，即变阻器R断路；
故电路故障为灯L短路或滑动变阻器R断路．
故选D．
【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．

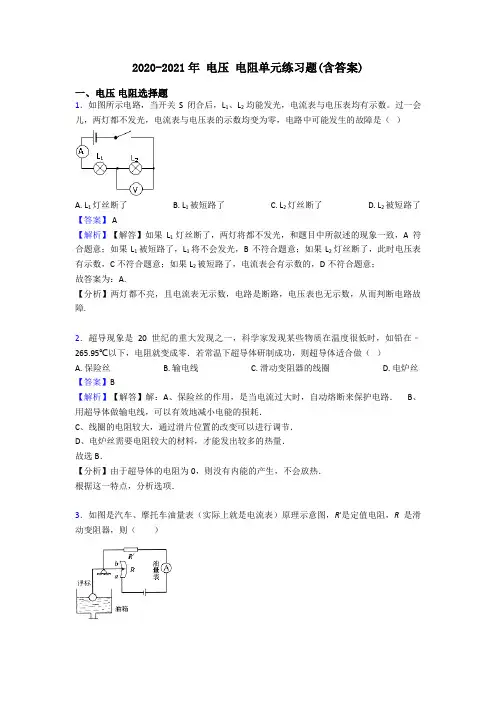

2020-2021年 电压 电阻单元练习题(含答案)
2020-2021年 电压 电阻单元练习题(含答案)
一、电压 电阻选择题
1．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（ ）
A. L1灯丝断了 B. L1被短路了 C. L2灯丝断了 D. L2被短路了
【答案】 A
【解析】【解答】如果L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A符合题意；如果L1被短路了，L1将不会发光，B不符合题意；如果L2灯丝断了，此时电压表有示数，C不符合题意；如果L2被短路了，电流表会有示数的，D不符合题意；
故答案为：A.
【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故障.
2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ）
A. 保险丝 B. 输电线 C. 滑动变阻器的线圈 D. 电炉丝
【答案】B
【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路． B、用超导体做输电线，可以有效地减小电能的损耗．
C、线圈的电阻较大，通过滑片位置的改变可以进行调节．
D、电炉丝需要电阻较大的材料，才能发出较多的热量．
故选B．
【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．
根据这一特点，分析选项．
3．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（ ）
2020-2021年 电压 电阻综合测试卷经典
2020-2021年 电压 电阻综合测试卷经典
一、电压 电阻选择题
1．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（ ）
A. 电流表的示数变大，电压表的示数变大 B. 电流表的示数变小，电压表的示数变小
C. 电流表的示数变小，电压表的示数变大 D. 电流表的示数变大，电压表的示数变小
【答案】 A
【解析】【解答】解：∵R1和R2串联，电流表测串联电路中的电流；
∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；
∵电阻R1的阻值不变，根据公式U1=IR1 ， 电流变大，则电阻R1两端的电压变大，即电压表示数变大．
故选A．
【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．
2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A. B.
C. D.
【答案】 A
【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；
B.电压表和电源并联，测量电源电压，B不符合题意； C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；
D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。
故答案为：A.
【分析】电压表要和被测量的位置并联使用。
3．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（ ）

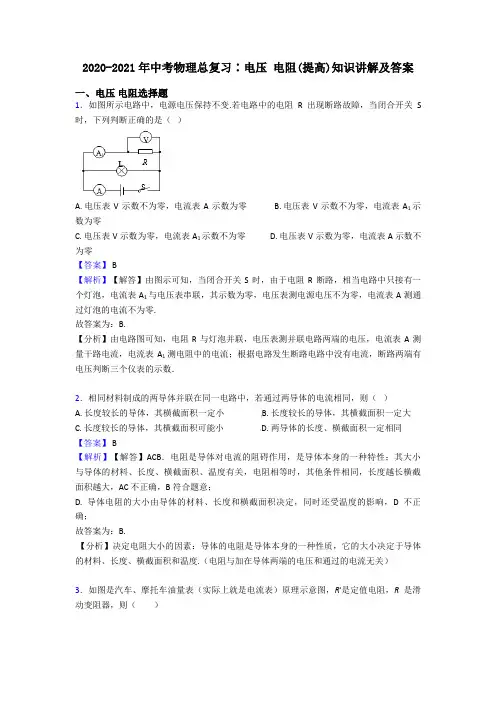

2020-2021年中考物理总复习∶电压 电阻(提高)知识讲解及答案
2020-2021年中考物理总复习∶电压 电阻(提高)知识讲解及答案
一、电压 电阻选择题
1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S时，下列判断正确的是（ ）
A. 电压表V示数不为零，电流表A示数为零 B. 电压表V示数不为零，电流表A1示数为零
C. 电压表V示数为零，电流表A1示数不为零 D. 电压表V示数为零，电流表A示数不为零
【答案】 B
【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.
故答案为：B.
【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．
2．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ）
A. 长度较长的导体，其横截面积一定小 B. 长度较长的导体，其横截面积一定大
C. 长度较长的导体，其横截面积可能小 D. 两导体的长度、横截面积一定相同
【答案】 B
【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；
D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；
故答案为：B.
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）

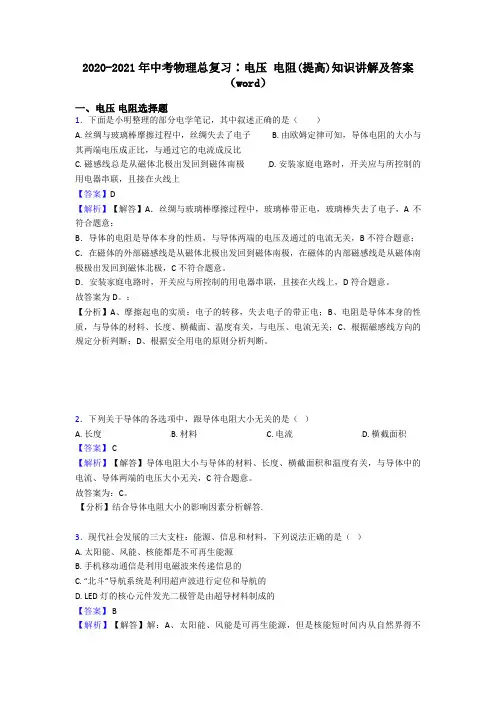

2020-2021年中考物理总复习∶电压 电阻(提高)知识讲解及答案(word)
2020-2021年中考物理总复习∶电压 电阻(提高)知识讲解及答案（word）
一、电压 电阻选择题
1．下面是小明整理的部分电学笔记，其中叙述正确的是（ ）
A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子 B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C. 磁感线总是从磁体北极出发回到磁体南极 D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
【答案】D
【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；
B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；
C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。
故答案为D。：
【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。
2．下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
【答案】 C
【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小的影响因素分析解答.
3．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（ ）
2020-2021年 电压 电阻单元测试题 含答案(word)
2020-2021年 电压 电阻单元测试题 含答案（word）
一、电压 电阻选择题
1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（ ）
A. 灯泡L1断路 B. 灯泡L2短路 C. 灯泡L2断路 D. 两个灯泡都断路
【答案】 C
【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，
因电压表指针则有明显偏转，
所以，电压表两接线柱与电源之间是通路，
因电流表指针几乎指在零刻度线，
所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；
两个灯泡都断路时，电路断路，电压表无示数，故D错误．
故选C．
【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．
2．将一根铜导线拉长，变大的是它的（ ）
A. 质量 B. 电阻 C. 密度 D. 横截面积
【答案】 B
【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A不符合题意；
B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B符合题意；
C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C不符合题意；

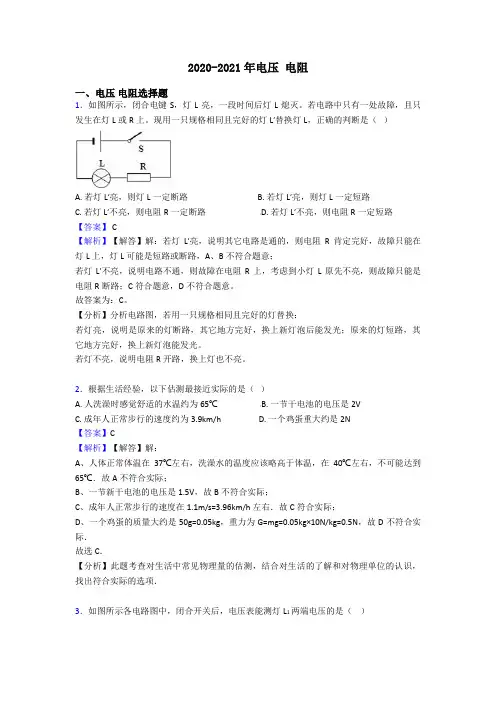

2020-2021年电压 电阻
2020-2021年电压 电阻
一、电压 电阻选择题
1．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A. 若灯L′亮，则灯L一定断路 B. 若灯L′亮，则灯L一定短路
C. 若灯L′不亮，则电阻R一定断路 D. 若灯L′不亮，则电阻R一定短路
【答案】 C
【解析】【解答】解：若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，A、B不符合题意；
若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C符合题意，D不符合题意。
故答案为：C。
【分析】分析电路图，若用一只规格相同且完好的灯替换：
若灯亮，说明是原来的灯断路，其它地方完好，换上新灯泡后能发光；原来的灯短路，其它地方完好，换上新灯泡能发光。
若灯不亮，说明电阻R开路，换上灯也不亮。
2．根据生活经验，以下估测最接近实际的是（ ）
A. 人洗澡时感觉舒适的水温约为65℃ B. 一节干电池的电压是2V
C. 成年人正常步行的速度约为3.9km/h D. 一个鸡蛋重大约是2N
【答案】C
【解析】【解答】解：
A、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到65℃．故A不符合实际；
B、一节新干电池的电压是1.5V，故B不符合实际；
C、成年人正常步行的速度在1.1m/s=3.96km/h左右．故C符合实际；
D、一个鸡蛋的质量大约是50g=0.05kg，重力为G=mg=0.05kg×10N/kg=0.5N，故D不符合实际．
2020-2021年 电压 电阻达标检测卷(有答案)(word)
2020-2021年 电压 电阻达标检测卷（有答案）（word）
一、电压 电阻选择题
1．一节新干电池的电压为（ ）
A. 1.5伏 B. 3伏 C. 24伏 D. 220伏
【答案】 A
【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．
故选A．
【分析】根据一节干电池的电压进行解答．
2．下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
【答案】 C
【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小的影响因素分析解答.
3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A. 电压表V1示数变小，电压表V2示数变大 B. 电流表A示数变小，电压表V1示数不变
C. 电流表A示数不变，灯泡L亮度变亮 D. 电压表V1示数不变，灯泡L亮度变暗
【答案】A
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流； 将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，
2020-2021年电压 电阻知识点总结和题型总结(word)
2020-2021年电压 电阻知识点总结和题型总结（word）
一、电压 电阻选择题
1．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是（ ）
①长0.8米、横截面1毫米 锰铜丝 ②长1.0米、横截面1毫米 镍铬丝
③长1.2米、横截面1毫米 镍铬丝 ④长1.0米、横截面2毫米 锰铜丝
A. ②③ B. ①③ C. ②④ D. ①④
【答案】 A
【解析】【解答】根据控制变量法的要求，研究电阻与导体长度的关系，应控制电阻丝的横截面积相同，材料相同，长度不同的电阻丝，A符合题意.
故答案为：A.
【分析】导体的电阻与导体的长度、横截面积、材料和温度有关，根据控制变量法分析解答即可.
2．在如图所示的电路中，电压表测量的是（ ）
A. 灯L1两端的电压 B. 灯L2两端的电压 C. 电源两端的电压 D. 开关S两端的电压
【答案】B
【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．
故选B．
【分析】电压表的使用规则要求，电压表要与被测电路并联．
3．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（ ）
A. 测量小灯泡发光时的电功率 B. 测量小灯泡发光时的电阻
C. 研究小灯泡的亮度与其两端电压大小的关系 D. 验证欧姆定律 【答案】 D
【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；
2020—2021学年初中物理九年级人教版全一册第十六章 《电压电阻》测试卷——(解析版)
2020—2021学年初中物理九年级人教版全一册第十六章
《电压电阻》测试卷
考试范围：电压电阻；考试时间：100分钟；命题人：黄
学校：___________姓名：___________班级：___________考号：___________
题号 一 二 三 四 五 六 七 八 总分
得分
分卷I
一、单选题
1.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
【答案】C
【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．
2.如图所示，关于电流表和电压表的使用方法中正确的是（ ）
A．B．
C．D．
【答案】A
【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；
（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．
A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；
B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误； C、此图中是电压表，应该并联在用电器两端，故C错误；
D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．
3.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（ ）
2020—2021学年度物理九年级初中人教版全册第十六章《电压电阻》测试卷 含解析
1 / 14 第十六章《电压电阻》测试卷
一、单选题(共15小题)
1.如图所示的电路中，要使电阻R
1和R
2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
2.下列说法中，正确的是（ ）
A． 每一节干电池的电压都与电池组总电压相同
B． 四节干电池都串联时，总电压跟任何一节电池电压一样大
C． 四节干电池并联时，总电压等于四节电池的和
D． 四节干电池可组成6V的电源
3.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导
体的电阻大小，有（ ）
A． R
AB＞R
CD
B． R
AB=R
CD
C． R
AB＜R
CD
D． 无法判断
4.两个电阻R
1和R
2并联在电路中，通过电阻R
1和R
2的电流之比I
1：I
2=4：3，则电阻R
1和R
2的两
端电压之比为（ ）
A． 4：9
B． 1：1
C． 3：2
D． 2：3
5.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L
1、L
2和AC两端的电压分
别为2.3V、2.2V、4.5V．下一步的操作应该是（ ）
2 / 14
A． 整理器材，结束实验
B． 换用不同规格的小灯泡，多次实验
C． 分析数据，得出结论
D． 换用电压表的另一量程，再测出一组电压值
6.如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L
1灯两端的电压
B．L
2灯两端的电压
C． 电源电压
D．L
2灯和电源电压两端电压
7.把一段导体均匀拉长后，它的电阻将（ ）
A． 变大
B． 不变
C． 变小
D． 无法确定
8.图中要用电压表测量灯L两端的电压，正确的接法是（ ）
A．
B．
3 / 14 C．
D．
9.在如图所示的电路中，将L
2拧松，闭合开关后，则会观察到（ ）
A． L
1继续发光
B． 电流表仍有示数
C． 电压表示数接近电源电压
