架桥机计算书..
架桥机计算书
目录一、设计规范及参考文献 (2)二.架桥机设计荷载 (2)三.架桥机倾覆稳定性计算 (3)四.结构分析 (5)五.架桥机1号、2号车横梁检算 (7)六.架桥机0号立柱横梁计算 (9)七、1号车横梁及0号柱横梁挠度计算 (11)八.150型分配梁：（1号车处） (13)九、0号柱承载力检算 (14)十、起吊系统检算 (15)十一 .架桥机导梁整体稳定性计算 (16)十二.导梁天车走道梁计算 (18)十三.吊梁天车横梁计算 (18)一、设计规范及参考文献（一）重机设计规范（GB3811-83）（二）钢结构设计规范（GBJ17-88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021-89）（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二.架桥机设计荷载（一）.垂直荷载=100t梁重:Q1单个天车重：Q=20t（含卷扬机、天车重、天车横梁重）2主梁、桁架及桥面系均部荷载：q=0.67t/m×1.1=0.74t/m=4t前支腿总重: Q3中支腿总重：Q=2t4=34t1号承重梁总重：Q52号承重梁总重：Q=34t6=12t2#号横梁Q7梁增重系数取：1.1活载冲击系数取：1.2不均匀系数取：1.1（二）．水平荷载1.风荷载a.设计取工作状态最大风力，风压为7级风的最大风压：=19kg/m2q1b. 非工作计算状态风压，设计为11级的最大风压;q=66kg/m22(以上数据参照石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》) 2.运行惯性力：Ф=1.1三.架桥机倾覆稳定性计算(一) 架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段，该工况下架桥机的支柱已经翻起，1号天车及2号天车退至架桥机尾部作为配重，计算简图见图1（单位 m）:图中图1P1=4t （前支柱自重）P2=0.74×22=16.28t （导梁后段自重）P3=0.74×30=22.2t （导梁前段自重）P 5= P4=20t （含卷扬机、天车重、天车横梁重）P6为风荷载，按11级风的最大风压下的横向风荷载，所有迎风面均按实体计算，P6=ΣCKnqAi =1.2×1.39×66×(0.7+0.584+0.245+2.25+0.3+0.7+0.8+1.5) ×12.9=10053kg=10.05t作用在轨面以上5.5m处M抗=16.28×11+20×（11+4+5）+20×(11+5) =899.08t.mM倾=4×30+22.2×15+10.05×5.5=508.275t.m架桥机纵向抗倾覆安全系数n=M抗/M倾=899.08/(508.275×1.1)=1.61>1.3 <可)(二) 架桥机横向倾覆稳定性计算1.正常工作状态下稳定性计算架桥机横向倾覆稳定性最不利情况发生在架边梁就位时，最不利位置在1号天车位置，检算时可偏于安全的将整个架桥机荷载全部简化到该处，计算简图如图P4起重小车P5天车梁图2导梁箱梁P3P1P2横梁P 1为架桥机自重（不含起重车），作用在两支点中心（其中天车横梁重6t ）P1=（16.28+22.2）×2+12×2+6×2=112.96 tP 2为导梁承受的风荷载，作用点在支点以上3.8m 处，导梁迎风面积按实体面积计，导梁形状系数取1.6。
米T梁架桥机验算书
单片架桥机主桁架构件图（图1）一、架桥机导架每节自重：N1L18：33.159Kg/m×1.275m×4＝169.1KgN2[10：10.00Kg/m×2.4m×4＝96.0KgN3[8：8.04Kg/m×1.75m×2＝28.1KgN4[10：10.0Kg/m×0.7m×2＝14KgN5：×××7800×2＝18.7KgN6：[ ×＝.N6∑＝≈（一片桁架）N1每米导梁重：=268Kg,加钢板轨后268＋45＝313Kg/m。
（一片桁架）二、架桥机为2孔连续梁，用力矩分配法计算：1、计算固端弯矩：如下图：图2AB 跨梁的固端弯矩：M AB F =0M BA F=-22222)(8ql l b l pb --＝-2222172)1317(5.1388170.313⨯-⨯⨯-⨯＝·m BC 跨梁的固端弯矩： M CB F =0M BC F=-1638ql 2pl -＝-16319.4138310.3132⨯⨯-⨯＝·m 2、计算分配系数： K BA =31EI l ＝EI 173 K BC =32EI l ＝EI 313 μBA =BCBA K K +BCK ＝EI EI EI 313173313+= μBC =1-μBA == 3、列表计算：4、作弯矩图和剪力图：图3AB 跨：V A ×17-0313×2172-8×+＝0V A ＝1798.6985.1382170.3132-⨯+⨯＝1753.54＝V A +×17＝0 V B ＝×17+8- V A ＝ BC 跨：V B ××2312×3138.702跨弯矩：图4x 由右起：x ＝14：M ＝×14-2142×＝·m x ＝：M ＝×215.52×＝·mx ＝17：M ＝×17-2172×：M ＝×31-2312×三、架桥机上弦及下弦强度验算：BC 跨跨中弯矩最大：M ＝·m N ＝0M H =672.1410.66=＝245610Kg 2L 18角钢面积Ag ＝2×＝84.48cm 2下弦受拉应力： σ＝0gH NH A ＝84.48245610×167.2177.5＝cm 2 = 四、用截面特性校对应力： 4个L 18面积：A=4×＝㎝2Ⅰ-Ⅰ螺丝孔平面图截面中心：4.89cmH ＝177.5cm ，H 0=×＝167.72cm 21H 0＝21×＝83.86cm 截面惯性矩： I=×＝1188211cm 4应力：σ＝IM·2H ＝⨯1188211257955002177.5H＝1926.7 Kg/cm 2 ＝ 五、架桥机节间接头验算：N ′＝HM＝T 327.145775.1257.955＝16个JY-88级高强度钢螺丝，每个螺丝允许拉力：4500×4π×32＝31808kg每个螺丝承受拉力： ÷16＝＝7949kg （可） 六、架桥机天车横梁验算：I 50工字钢W=1860cm 3 2个工字钢2W=3720cm 3 4块1.2cm 厚钢板，高50-2t ＝46cm ，W ＝2h 6b ＝24661.24⨯⨯＝1693 cm 3合计W ＝3720＋1693＝5413 cm 3弯矩 Mmax ＝38×＝·m ＝×105Kg ·cm 应力 σ＝WM =541362.7?05=1158 Kg/ cm 2＝<200Mpa （可）应力很小，跨度很小，不再计算剪力及挠度。
架桥机计算书
一．ik设计规范及参考文献（一）重机设计规范（GB3811-83）（二）钢结构设计规范（GBJ17-88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021-89）二.（一）.梁重12纵向走行横梁（1号车）：Q7=7.5+7.3=14.8t 纵向走行横梁（2号车）：Q8=7.5+7.3=14.8t 梁增重系数取：1.1活载冲击系数取：1.2不均匀系数取：1.1（二）．水平荷载1.风荷载a.设计取工作状态最大风力，风压为7级风的最大风压：q1=19kg/m2b.非工作计算状态风压，设计为11级的最大风压;q22(2.三.起，1P1P2P3P4P5P7为风荷载，按11级风的最大风压下的横向风荷载，所有迎风面均按实体计算，P7=ΣCKnqAi=1.2×1.39×66×(0.7+0.584+0.245+2.25+0.3+0.7+0.8+1.5)×12.9=10053kg=10.05t作用在轨面以上5.58m处M抗=43.31×15+14.8×（22+1.5）+14.8×27.5+14.6×22=1725.65t.mM倾=5.6×32+45.44×16+10.05×5.58=962.319t.m架桥机纵向抗倾覆安全系数n=M抗/M倾=1725.65/(962.319×1.1)=1.63>1.3<可)(二)架桥机横向倾覆稳定性计算1.检算P1P1P2数取1.6=1.6P3数取P3=2×1.39×1.6×19×0.8×0.46×4=124.4kg=0.1244tP4为架桥机起重小车重量P4=7.5×2+100×1.1=125tP5为架桥机起重小车及梁体所受的风荷载，作用在支点以上8.113m处，P5=1.39×1.6×19×（3×2×2+2×30）=3042.432kg=3.042t图2所示A点为倾覆支点，对A点取矩：M倾=P2×3.8+P3×5.179+P4×1.435+P5×8.113=13.53×3.8+0.1244×5.179+125×1.435+3.042×8.113=256.11t·mM抗=P1×4.8=132.55×4.8=636.24t·m架桥机工作条件横向抗倾覆安全系数n中已经四.(一)荷载取值：桁架及桥面系均部荷载1.29t/节×1.1=1.42t/节(单边)，荷载（100+7.5×2）×1.2=138.0t。
架桥机计算书

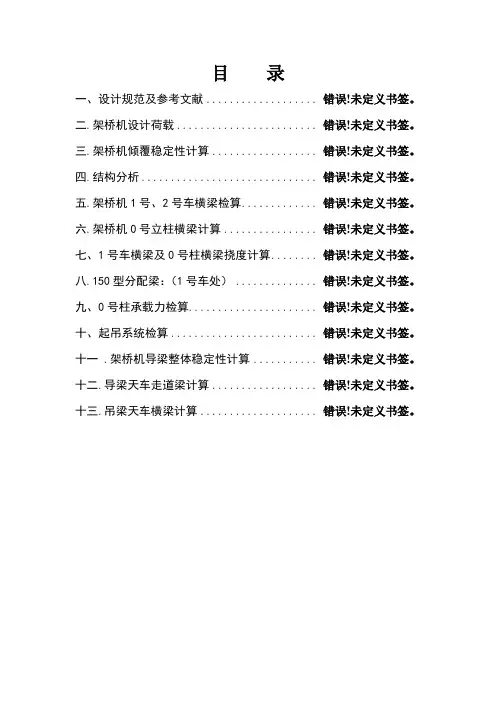

目录一、设计规范及参考文献................... 错误!未定义书签。
二.架桥机设计荷载........................ 错误!未定义书签。
三.架桥机倾覆稳定性计算.................. 错误!未定义书签。
四.结构分析.............................. 错误!未定义书签。
五.架桥机1号、2号车横梁检算............. 错误!未定义书签。
六.架桥机0号立柱横梁计算................ 错误!未定义书签。
七、1号车横梁及0号柱横梁挠度计算........ 错误!未定义书签。
八.150型分配梁：（1号车处）.............. 错误!未定义书签。
九、0号柱承载力检算...................... 错误!未定义书签。
十、起吊系统检算......................... 错误!未定义书签。
十一 .架桥机导梁整体稳定性计算........... 错误!未定义书签。
十二.导梁天车走道梁计算.................. 错误!未定义书签。
十三.吊梁天车横梁计算.................... 错误!未定义书签。
一、设计规范及参考文献（一）重机设计规范（GB3811-83）（二）钢结构设计规范（GBJ17-88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021-89）（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二.架桥机设计荷载（一）.垂直荷载=100t梁重:Q1单个天车重：Q=20t（含卷扬机、天车重、天车横梁重）2主梁、桁架及桥面系均部荷载：q=m×=m=4t前支腿总重: Q3中支腿总重：Q=2t4=34t1号承重梁总重：Q52号承重梁总重：Q=34t6=12t2#号横梁Q7梁增重系数取：活载冲击系数取：不均匀系数取：（二）．水平荷载1.风荷载a.设计取工作状态最大风力，风压为7级风的最大风压：=19kg/m2q1b. 非工作计算状态风压，设计为11级的最大风压;q=66kg/m22(以上数据参照石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》) 2.运行惯性力：Ф=三.架桥机倾覆稳定性计算(一) 架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段，该工况下架桥机的支柱已经翻起，1号天车及2号天车退至架桥机尾部作为配重，计算简图见图1（单位 m）:图中P1=4t （前支柱自重）P2=×22= （导梁后段自重）P3=×30= （导梁前段自重）P 5= P4=20t （含卷扬机、天车重、天车横梁重）P6为风荷载，按11级风的最大风压下的横向风荷载，所有迎风面均按实体计算，P6=ΣCKnqAi =××66×+++++++×=10053kg=作用在轨面以上5.5m处M抗=×11+20×（11+4+5）+20×(11+5) =倾=4×30+×15+×=架桥机纵向抗倾覆安全系数n=M抗/M倾=×=> <可)(二) 架桥机横向倾覆稳定性计算1.正常工作状态下稳定性计算架桥机横向倾覆稳定性最不利情况发生在架边梁就位时，最不利位置在1号天车位置，检算时可偏于安全的将整个架桥机荷载全部简化到该处，计算简图如图P1为架桥机自重（不含起重车），作用在两支点中心（其中天车横梁重6t）P1=（+）×2+12×2+6×2= tP2为导梁承受的风荷载，作用点在支点以上3.8m处，导梁迎风面积按实体面积计，导梁形状系数取。
架桥机计算书
目录一、设计规范及参考文献 (2)二、架桥机设计荷载 (2)三、架桥机倾覆稳定性计算 (3)四、结构分析 (5)五、架桥机1号、2号车横梁检算 (7)六、架桥机0号立柱横梁计算 (9)七、1号车横梁及0号柱横梁挠度计算 (11)八、150型分配梁:(1号车处) (13)九、0号柱承载力检算 (14)十、起吊系统检算 (15)十一、架桥机导梁整体稳定性计算 (16)十二、导梁天车走道梁计算 (18)十三、吊梁天车横梁计算 (18)一、设计规范及参考文献（一）重机设计规范(GB3811-83)（二）钢结构设计规范(GBJ17-88)（三）公路桥涵施工规范(041-89)（四）公路桥涵设计规范(JTJ021-89)（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二、架桥机设计荷载(一)、垂直荷载梁重:Q=100t1单个天车重:Q=20t(含卷扬机、天车重、天车横梁重)2主梁、桁架及桥面系均部荷载:q=0、67t/m×1、1=0、74t/m前支腿总重: Q=4t3=2t中支腿总重:Q4=34t1号承重梁总重:Q5=34t2号承重梁总重:Q6=12t2#号横梁Q7梁增重系数取:1、1活载冲击系数取:1、2不均匀系数取:1、1(二).水平荷载1、风荷载a.设计取工作状态最大风力,风压为7级风得最大风压:q=19kg/m21b、非工作计算状态风压,设计为11级得最大风压;=66kg/m2q2(以上数据参照石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》)2、运行惯性力: Ф=1、1三、架桥机倾覆稳定性计算(一) 架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段,该工况下架桥机得支柱已经翻起,1号天车及2号天车退至架桥机尾部作为配重,计算简图见图1(单位 m):图中图1P1=4t (前支柱自重)P2=0、74×22=16、28t (导梁后段自重)P3=0、74×30=22、2t (导梁前段自重)P 5= P4=20t (含卷扬机、天车重、天车横梁重)P6为风荷载,按11级风得最大风压下得横向风荷载,所有迎风面均按实体计算,P6=ΣCKnqAi =1、2×1、39×66×(0、7+0、584+0、245+2、25+0、3+0、7+0、8+1、5)×12、9=10053kg=10、05t作用在轨面以上5.5m处M抗=16、28×11+20×(11+4+5)+20×(11+5) =899、08t、mM倾=4×30+22、2×15+10、05×5、5=508、275t、m架桥机纵向抗倾覆安全系数n=M抗/M倾=899、08/(508、275×1、1)=1、61>1、3 <可)(二) 架桥机横向倾覆稳定性计算1.正常工作状态下稳定性计算架桥机横向倾覆稳定性最不利情况发生在架边梁就位时,最不利位置在1号天车位置,检算时可偏于安全得将整个架桥机荷载全部简化到该处,计算简图如图图2P1为架桥机自重(不含起重车),作用在两支点中心(其中天车横梁重6t) P1=(16、28+22、2)×2+12×2+6×2=112、96 tP2为导梁承受得风荷载,作用点在支点以上3.8m处,导梁迎风面积按实体面积计,导梁形状系数取1、6。

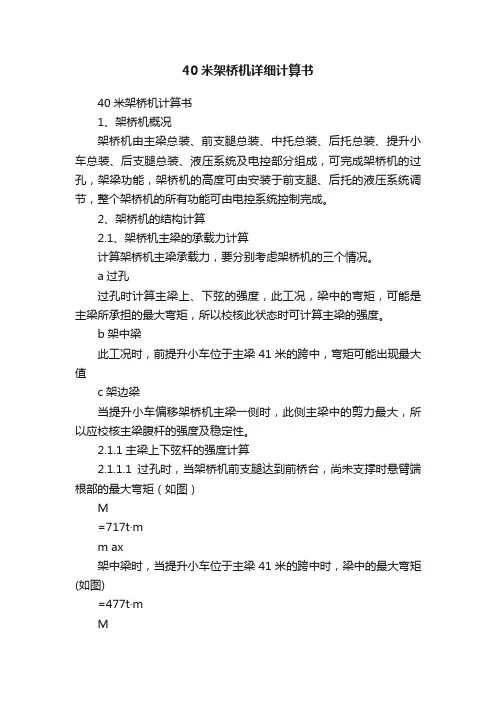

40米架桥机详细计算书
40米架桥机详细计算书40米架桥机计算书1、架桥机概况架桥机由主梁总装、前支腿总装、中托总装、后托总装、提升小车总装、后支腿总装、液压系统及电控部分组成，可完成架桥机的过孔，架梁功能，架桥机的高度可由安装于前支腿、后托的液压系统调节，整个架桥机的所有功能可由电控系统控制完成。
2、架桥机的结构计算2.1、架桥机主梁的承载力计算计算架桥机主梁承载力，要分别考虑架桥机的三个情况。
a过孔过孔时计算主梁上、下弦的强度，此工况，梁中的弯矩，可能是主梁所承担的最大弯矩，所以校核此状态时可计算主梁的强度。
b架中梁此工况时，前提升小车位于主梁41米的跨中，弯矩可能出现最大值c架边梁当提升小车偏移架桥机主梁一侧时，此侧主梁中的剪力最大，所以应校核主梁腹杆的强度及稳定性。
2.1.1主梁上下弦杆的强度计算2.1.1.1过孔时，当架桥机前支腿达到前桥台，尚未支撑时悬臂端根部的最大弯矩（如图）M=717t·mm ax架中梁时，当提升小车位于主梁41米的跨中时，梁中的最大弯矩(如图)=477t·mMm ax此较两处的弯矩可知过孔时的弯矩是主梁承受的最大弯矩，也是控制弯矩，按此弯矩来校核主梁上、下弦的强度=717t·mMm ax主梁截面如图：上弦是两根工字钢32b，中间加焊10mm芯板。
下弦是四根槽钢25a，中间加焊8mm芯板。
截面几何参数如表所示：主梁的正应力:/W X=717×104/46812866.6441×10-9σmax=Mm ax=153MPa＜［σ］=170Mpa主梁上、下弦采用Q235B钢材其许用应力为170Mpa所以过孔时主梁是安全的。
2.1.1.2架中梁时，主梁的最不利位置在跨中,梁中的最大弯矩=477t·mMm ax主梁的正应力:/W X=477×104/46812866.6441×10-9σmax=Mm ax=102MPa＜［σ］=170Mpa主梁上、下弦采用Q235B钢材其许用应力为170Mpa工作应力小于Q235B的许用应力，满足强度条件，所以架中梁时，弦杆是安全的。
架桥机计算书【范本模板】
目录一、设计规范及参考文献 (2)二。
架桥机设计荷载 (2)三.架桥机倾覆稳定性计算 (3)四.结构分析 (5)五。
架桥机1号、2号车横梁检算 (7)六。
架桥机0号立柱横梁计算 (9)七、1号车横梁及0号柱横梁挠度计算 (11)八.150型分配梁：（1号车处） (13)九、0号柱承载力检算 (14)十、起吊系统检算 (15)十一 .架桥机导梁整体稳定性计算 (16)十二.导梁天车走道梁计算 (18)十三。
吊梁天车横梁计算 (18)一、设计规范及参考文献（一）重机设计规范（GB3811—83）（二）钢结构设计规范（GBJ17—88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021—89）（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二。
架桥机设计荷载（一).垂直荷载=100t梁重:Q1单个天车重：Q=20t（含卷扬机、天车重、天车横梁重）2主梁、桁架及桥面系均部荷载：q=0。
67t/m×1.1=0。
74t/m=4t前支腿总重: Q3中支腿总重：Q=2t4=34t1号承重梁总重：Q52号承重梁总重:Q=34t6=12t2#号横梁Q7梁增重系数取：1.1活载冲击系数取：1.2不均匀系数取：1.1（二)．水平荷载1.风荷载a.设计取工作状态最大风力,风压为7级风的最大风压：=19kg/m2q1b。
非工作计算状态风压，设计为11级的最大风压;q=66kg/m22(以上数据参照石家庄铁道学院《GFJT—40/300拆装式架桥机设计计算书》) 2。
运行惯性力：Ф=1.1三。
架桥机倾覆稳定性计算(一）架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段，该工况下架桥机的支柱已经翻起，1号天车及2号天车退至架桥机尾部作为配重,计算简图见图1（单位 m）:图中图1P1=4t (前支柱自重)P2=0.74×22=16。
架桥机计算书
一．ik设计规范及参考文献（一）重机设计规范（GB3811-83）（二）钢结构设计规范（GBJ17-88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021-89）（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二.架桥机设计荷载（一）.垂直荷载梁重:Q1=100t天车重：Q2=（含卷扬机）吊梁天车横梁重：Q3=(含纵向走行)主梁、桁架及桥面系均部荷载：q=节(单边)×= t/节(单边)0号支腿总重: Q4=1号承重梁总重：Q5=2号承重梁总重：Q6=纵向走行横梁（1号车）：Q7=+=纵向走行横梁（2号车）：Q8=+=梁增重系数取：活载冲击系数取：不均匀系数取：（二）．水平荷载1.风荷载a.设计取工作状态最大风力，风压为7级风的最大风压：q1=19kg/m2b. 非工作计算状态风压，设计为11级的最大风压;q2=66kg/m2(以上数据参照石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》)2.运行惯性力：Ф=三.架桥机倾覆稳定性计算（一）架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段，该工况下架桥P5= P6= （天车、起重小车自重）P7为风荷载，按11级风的最大风压下的横向风荷载，所有迎风面均按实体计算，P7=ΣCKnqAi=××66×+++++++×=10053kg=作用在轨面以上处M抗=×15+×（22+）+×+×22=倾=×32+×16+×=架桥机纵向抗倾覆安全系数n=M抗/M倾=×=> <可)(二) 架桥机横向倾覆稳定性计算1.正常工作状态下稳定性计算架桥机横向倾覆稳定性最不利情况发生在架边梁就位时，最不利位置在1号天车位置，检算时可偏于安全的将整个架桥机荷载全部简化到该处，计算简图如图图2P1为架桥机自重（不含起重车），作用在两支点中心P1=++×2+×2= tP2为导梁承受的风荷载，作用点在支点以上处，导梁迎风面积按实体面积计，导梁形状系数取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．ik设计规范及参考文献（一）重机设计规范（GB3811-83）（二）钢结构设计规范（GBJ17-88）（三）公路桥涵施工规范（041-89）（四）公路桥涵设计规范（JTJ021-89）（五）石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》（六）梁体按30米箱梁100吨计。
二.架桥机设计荷载（一）.垂直荷载梁重:Q1=100t天车重：Q2=7.5t（含卷扬机）吊梁天车横梁重：Q3=7.3t(含纵向走行)主梁、桁架及桥面系均部荷载：q=1.29t/节(单边)1.29×1.1=1.42 t/节(单边) 0号支腿总重: Q4=5.6t1号承重梁总重：Q5=14.6t2号承重梁总重：Q6=14.6t纵向走行横梁（1号车）：Q7=7.5+7.3=14.8t纵向走行横梁（2号车）：Q8=7.5+7.3=14.8t梁增重系数取：1.1活载冲击系数取：1.2不均匀系数取：1.1（二）．水平荷载1.风荷载a.设计取工作状态最大风力，风压为7级风的最大风压：q1=19kg/m2b. 非工作计算状态风压，设计为11级的最大风压;q2=66kg/m2(以上数据参照石家庄铁道学院《GFJT-40/300拆装式架桥机设计计算书》)2.运行惯性力：Ф=1.1三.架桥机倾覆稳定性计算（一）架桥机纵向稳定性计算架桥机纵向稳定性最不利情况出现在架桥机悬臂前行阶段，该工况下架桥机的支柱已经翻起，1号天车及2号天车退至架桥机尾部作为配重，计算简图P4=14.6t (2#承重横梁自重)P5= P6=14.8t （天车、起重小车自重）P7为风荷载，按11级风的最大风压下的横向风荷载，所有迎风面均按实体计算，P7=ΣCKnqAi=1.2×1.39×66×(0.7+0.584+0.245+2.25+0.3+0.7+0.8+1.5)×12.9=10053kg=10.05t作用在轨面以上5.58m处M抗=43.31×15+14.8×（22+1.5）+14.8×27.5+14.6×22=1725.65t.mM倾=5.6×32+45.44×16+10.05×5.58=962.319t.m架桥机纵向抗倾覆安全系数n=M抗/M倾=1725.65/(962.319×1.1)=1.63>1.3 <可)(二) 架桥机横向倾覆稳定性计算1.正常工作状态下稳定性计算架桥机横向倾覆稳定性最不利情况发生在架边梁就位时，最不利位置在1号天车位置，检算时可偏于安全的将整个架桥机荷载全部简化到该处，计算简图如图图2P1为架桥机自重（不含起重车），作用在两支点中心P1=43.31+45.44+7.3×2+14.6×2=132.55 tP2为导梁承受的风荷载，作用点在支点以上3.8m处，导梁迎风面积按实体面积计，导梁形状系数取1.6。
A=(1+η1)(1+η2)ФA 其中：η1=0.53 η2=0.5A=（1+0.53）（1+0.5）×62×2.25=320.1525m2风荷载P2=CkhεA=1.6×1.39×19×320.1525=13528kg=13.53tP3为天车导梁承受的风荷载，作用点在支点以上5.179m处，迎风面积按实体计算，导梁形状系数取1.6。
P3=2×1.39×1.6×19×0.8×0.46×4=124.4kg=0.1244tP4为架桥机起重小车重量P4=7.5×2+100×1.1=125tP5为架桥机起重小车及梁体所受的风荷载，作用在支点以上8.113m处，P5=1.39×1.6×19×（3×2×2+2×30）=3042.432kg =3.042 t图2所示A点为倾覆支点，对A点取矩：M倾=P2×3.8+P3×5.179+P4×1.435+P5×8.113=13.53×3. 8+0.1244×5.179+125×1.435+3.042×8.113=256.11 t·m M抗= P1×4.8=132.55×4.8=636.24 t·m架桥机工作条件横向抗倾覆安全系数n=M抗/M倾=636.24/（256.11×1.1）=2.26>1.3 <可)2.非工作条件下稳定性计算架桥机悬臂前行时自重荷载全部由车体承担，在横向风荷载作用下，其稳定性见图3。
与图2相比，架桥机在提的梁为倾覆作用时，架桥机有N=2.26的横向抗倾系数，而图3中已经没有提梁，故此不用计算而得出结论它的抗倾系数满足要求。
结论：架桥机稳定性符合规范要求四.结构分析(一)荷载取值：桁架及桥面系均部荷载1.29t/节×1.1=1.42t/节(单边)，荷载（100+7.5×2）×1.2=138.0t。
其余荷载取值见前。
纵向走行天车轮距为2m ,当天车居于天车横梁跨中时，单片空载轮压集中力为（7.5+7.3）/4=3.7t，负荷轮压集中力为（7.3+138）/4=36.325t，架边梁时轮压集中力为（重边）：7.3/4+138/2=70.825t，（轻边）7.3/4=1.825t.吊梁小车轮压集中力138/4=34.5t（轮距1.6m）。
（二）分析计算根据以上荷载值，按桁架进行分析，计算过程由有限元分析程序SAP 93来完成。
工况取:(1)架桥机前移，(2)1号天车提梁，(3)2号天车提梁，(4)1号天车至跨中、(5)中梁就位，(6)边梁就位6种工况进行计算，计算得前悬臂端最大挠度852.6mm，考虑到桁架空多，加1.1的系数，852.6×1.1=937.86mm，待架孔导梁跨中最大挠度71mm，考虑到桁架空多，加1.1的系数，71×1.1=78mm，天车横梁跨中最大挠度?28mm.导梁结构图见图4各杆件在工况1，5，6的杆件内力见附加图图5（单位：杆件最大内力汇总表注：受拉为+，受压为-6种工况各支点最大反力（单边）如下：（单位：吨）五.架桥机1号、2号车横梁检算架桥机1号、2号车横梁设计采用16Mn钢，顶板厚度为12mm，底板厚度为12mm ，用160×168×14.5两根工字钢做支撑，截面形式如图6。
截面特性如下：查工字钢表有S=146.45cm 2,I=68512.5cm4 A=145.45×2×100+12×406×2=3903 mm 2I=68512.5×104×2+12×406× (560+6) 2×2=4.49-3m 4 计算图示如下图7(单位 m):架桥机在吊边梁对位时由导梁传到横梁的最大压力为93.75t. 1. 应力计算两导梁中心距L=9.6m悬臂长度L=1m,最大集中荷载P=93.75t 横梁支点弯矩：M=93.75×1=93.75t ·m 则翼缘板应力：MPa MPa m t IM y 210][97.60/609700449.0292.075.932=<==⨯==σσ腹板最大应力：MPa MPa m t I QS 140][85.19/1985105.14200449.010))6560(40612(75.93239max=<==⨯⨯⨯⨯+⨯⨯⨯==--σδτ局部压应力MPa MPa TwLz Fc 320][39.2695.1421621035.175.934=<=⨯⨯⨯⨯==σψσL z =22×4+(12+25)×2=162mm 换算应力：MPa MPa 231][1.10.7085.19397.6032222=〈=⨯+=+=σστσ2.（1）整体稳定性b 0=268-14.5=253.5mmh/b 0=584/253.5=2.3<6 l/b 0=11600/253.5=45.76〈65故不必计算其整体稳定性 (见《钢结构设计手册》P28) 。
（2）局部稳定性计算翼缘板局部稳定b 0/t=253.5/12=21.125 <[ b 0 /t]=33 <可〉 b/t=76.75/12=6.4< [b /t]=12.4 〈可〉 腹板局部稳定：663452358023580][62.385.1456000===<==Q f t h t h 不需设加劲板。
为安全起见，在直接受力处加了厚10mm 的内加劲肋和厚16mm 的外加劲肋，同时，其他位置布置间距为1m 的，厚10mm 的内加劲肋。
由于焊缝按一级焊缝质量验收，其强度与钢板相同，故在此不检算而其强度认为其强度足够。
经计算联结处强度满足要求。
六.架桥机0号立柱横梁计算1.设计说明和基本依据架桥机前支柱由支柱横梁和立柱组成，立柱共计4根，在工作状态下，仅考虑外侧2根立柱承受竖向荷载，内侧2根只起横向稳定作用。
前支腿最大荷载发生在架桥机吊梁就位时，端构架竖杆内力为36.8t（由电算分析），此时由导梁传向横梁的荷载为P=71.14t.2.立柱横梁承载力检算（1）应力检算支柱横梁采用箱形断面，如图8。
设计采用16Mn钢板，顶板和底板厚度为14mm,腹板厚10mm。
计算图示如下图9：（单位：m ）I=[0.380×0.463-(0.38-2╳0.01) ×0.4323]/12=0.000664m 4导梁支点悬出立柱中心位置0.85 m ，则M=71.14×0.85=60.469t ·m翼缘应力：MPa MPa m t I M y210][56.209/16025000664.023.0469.602=<==⨯==σσ 〈可〉 腹板剪应力：MPaMPa m t I QS 140][58.63/48.635810102000664.010))7230(38014(14.71239max =<==⨯⨯⨯⨯-⨯⨯⨯==--σδτ 局部压应力MPa MPa TwLz Fc 320][95.901025281035.114.714=<=⨯⨯⨯⨯==σψσ l z =(120×2+10)×2+2×14=528mm换算应力：MPa MPa 230][1.17.23658.63356.20932222=≈=⨯+=+='στσσ〈可〉焊缝强度与钢板等强，可不必进行计算。
