励磁系统试验质量检查表0001
励磁系统检查及投入试验方案
目录1.编制目的 (02)2.编制依据 (02)3.设备系统简介 (02)4.调试内容及验评标准 (06)5.组织分工及使用仪器设备 (07)6.调试应具备的条件 (07)7.调试步骤 (07)8.安全注意事项 (11)9.附录 (12)1 编制目的为使发电机励磁系统安全可靠地投入运行，须对励磁系统的回路接线的正确性、自动励磁调节器的性能和品质以及励磁系统所有一、二次设备进行检查和试验，确保励磁调节器各项技术指标满足设计要求，特编制此调试方案。
2 编制依据2.1 《火电工程启动调试工作规定》建质[1996]40号2.2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2.3 《火电机组达标投产考核标准（2001年版）》2.4 《电气装置安装工程电力变压器、互感器施工及验收规范（1996年版）》2.5 《电力安装工程电气设备交接试验标准》（GB50150-2006）2.6 《电气装置安装工程母线装置施工及验收规范（1996）》2.7 《数据采集系统校准规范（1995）》2.8 《电力建设安全健康与环境管理工作规定（2002年版）》2.9 《电气装置安装工程高压电器施工及验收规范（1996年版）》2.10 制造厂技术规范2.11《大、中型同步发电机励磁系统基本技术条件（GB7409-97）》2.12《大中型水轮发电机静止整流励磁系统及装置技术条件（DL/T583-1995）》3 设备系统简介孟庄热电厂2×300MW工程发电机励磁系统采用北京四方吉思电气有限公司提供的 GEC-313励磁型微机型自并励励磁，该系统由三相干式励磁变压器、微机型自动励磁调节器、可控整流器、磁场断路器(灭磁开关)和过电压保护装置以及控制回路等几部分组成，其工作原理为：通过励磁变从发电机端取得励磁能源，励磁变将发电机端的三相交流电压降低为励磁调节器可接受的交流电压送给可控整流器进行整流，整流后的直流电流经磁场断路器提供给发电机转子以建立磁场，AVR根据机组的运行状况依据程序设定的参数自动地改变导通角，从而控制磁场电流的大小，达到自动调节发电机机端电压的目的。
SJ-800型自动励磁调节器检验质量记录表格
JL/ZY DQ026-01 SJ-800型微机励磁调节器检验W、H点验证记录NO：1 励磁整组试验：✧手动调节范围整定：手动控制单元应能在40%空载额定励磁电流与110%负载额定励磁电流范围内稳定、平滑可调；□是□否✧自动调节范围整定：自动调节范围应能在80%～110%发电机空载额定电压范围内稳定、平滑可调；□是□否SJ-800型微机励磁调节器检验质量记录JL/ZY DQ026-02㈡可控硅的检查㈢整组静态试验①电压给定范围检查调节器置“电压闭环”方式，按增、减磁按钮，当给定值从下限至上限变化时，UFG的变化为：空载；负载②电流给定范围检查调节器置“电流闭环”方式，按增、减磁按钮，当给定值从下限至上限变化时，ILG的变化为：空载；负载③切换试验做A、B套手动互切换，“电压闭环”与“电流闭环”互切换，切换正常。
④PT断线试验4.1 A套运行，断开仪表PT，来PT断线信号,不切换；4.2 断开励磁PT，来PT断线信号，切B套；4.3 恢复励磁PT，断开仪表PT，B切A；4.4 同时断开励磁PT、仪表PT，可控硅关断。
⑤ V/HZ限制/保护试验5.1 给定100V，外加电压，V/HZ限制动作；5.2 外加电压，延时秒，1.1V/HZ保护动作, 41MK跳闸；5.3 外加电压，延时秒，1.2V/HZ保护动作, 41MK跳闸。
⑥逆变灭磁将励磁电流升至空载额定，投“手动逆变”把手，调节器可逆变灭磁。
⑦最大励磁限制/保护试验调节励磁电流ILL >1.1ILL,经延时后,限制动作,将励磁电流降至1.05ILL;保护I段动作调节器切至备用通道;保护II段动作41MK跳闸。
结果如下：⑧反时限过励磁后备保护调节励磁电流ILL >1.2ILLN,经延时后,保护动作41MK跳闸。
结果如下：⑨瞬时过电流限制/保护试验9.1 ILL= A，限制动作；9.2 ILL= A，保护I段动作,调节器切至备用通道; 9.3 ILL= A，保护II段动作，跳41MK。
励磁系统定期试验报告
一、设备参数
运行单位
运行编号
型 号
额定电流A
额定Hale Waihona Puke 压kV绝缘水平设备编号
出厂日期
二、试验项目：
1、辅助回路和控制回路的绝缘电阻：MΩ（＞2MΩ1000V兆欧表）
（时间：温度：天气试验设备：）
绝缘电阻：
2、绝缘电阻：MΩ
（时间：温度：天气试验设备：）
试验方式
交流耐压前绝缘电阻
交流耐压后绝缘电阻
（时间：温度：天气试验设备：）
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
6、隔离插头的导电回路电阻：µΩ（有条件时进行）
（时间：温度：天气试验设备：）
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
7、检查带电显示装置：
（时间：温度：天气试验设备：）
检查情况：
8、五防性能检查：
（时间：温度：天气试验设备：）
A相………BC及地
B相………AC及地
C相………AB及地
3、交流耐压试验：
（时间：温度：天气试验设备：）
试验方式
交流耐压
A……BC相及地
B……AC相及地
C……AB相及地
4、断路器的导电回路电阻：µΩ
（时间：温度：天气试验设备：）
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
5、隔离开关的导电回路电阻：µΩ（有条件时进行）
检查情况：
三、结论：
根据电力设备预防性试验规程DL/T596-1996，试验结果：
四、备注：
开始时间
水力发电企业技术监督励磁监督动态检查考核表.doc
水力发电企业技术监督励磁监督动态检查考核表9水力发电企业技术监督励磁监督动态检查考核表序号检查项目标准分检查方法评分标准1 监督管理3001.1 监督机构与职责501.1.1 是否有健全的以生产厂长或总工程师负责的发电机励磁系统技术监督机构。
20查看网络图及相关文件没有监督机构的不得分；监督机构不健全扣10分。
1.1.2 各级励磁系统技术监督专责人是否明确，是否按华能集团公司《发电机励磁系统技术监督管理标准》查看岗位职责及相关文件职责不明确，扣10分；未按《发电机励磁系统技术监督管理标准》所规定序号检查项目标准分检查方法评分标准所规定的职责工作。
的职责开展工作不得分。
1.2 励磁系统监督技术管理2501.2.1是否结合本厂情况制定《发电机励磁系统技术监督实施细则》。
20 查看相关资料未制定该制度，不得分；制度内容不完善扣10分。
1.2.2 认真贯彻执行技术监督相关技术报告的，签字验收和责任处理制度，设备的改造、更换是否有专人负责，并签字验收；查看相关记录及技术资料制度不健全，扣10分；设备改造无专人负责或未履行签字验收手续，扣10分；序号检查项目标准分检查方法评分标准是否按规定格式和时间如实上报励磁系统技术监督指标完成情况，重要问题应及时上报。
不按规定格式和时间如实上报励磁系统技术监督指标完成情况及重要问题扣10分。
1.2.3 是否严格贯彻执行国家及行业有关技术监督的方针、政策、法规、规程、制度等；是否结合本单位实际情况制定励80检查文件、制度及规程序号检查项目标准分检查方法评分标准磁监督相关的规程、制度。
技术规程是否齐备，主要规程包括：a)励磁装置检修规程；b)励磁装置运行维护规程；c)试验用仪器仪表使用操作规程；d)国家、行业及华能集团发布的励磁监督相关的标准、规程和近期40 检查规程规程不齐全，缺一项扣10分。
序号检查项目标准分检查方法评分标准发布的反事故措施。
下列制度中相关励磁监督的内容是否齐备，主要制度包括：a)岗位责任制度；b)检修工作票制度及安全措施票制度；c)现场定期校验制度；d)现场巡回检查制度；40 检查制度制度不齐全，缺一项扣5分。

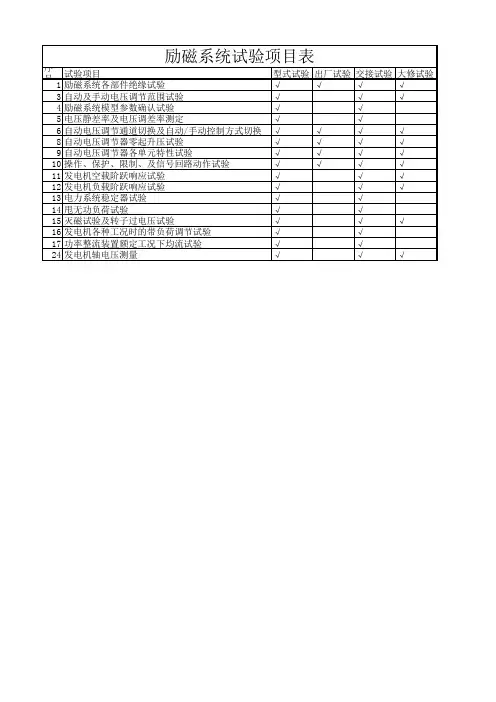

DLT 843-2010励磁系统试验项目表
励磁系统试验项目表
序号 试验项目 1 励磁系统各模型参数确认试验 5 电压静差率及电压调差率测定 6 自动电压调节通道切换及自动/手动控制方式切换 8 自动电压调节器零起升压试验 9 自动电压调节器各单元特性试验 10 操作、保护、限制、及信号回路动作试验 11 发电机空载阶跃响应试验 12 发电机负载阶跃响应试验 13 电力系统稳定器试验 14 甩无功负荷试验 15 灭磁试验及转子过电压试验 16 发电机各种工况时的带负荷调节试验 17 功率整流装置额定工况下均流试验 24 发电机轴电压测量 型式试验 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 出厂试验 交接试验 大修试验 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
表(长水)6.8-2 励磁装置及系统单元工程主要部件调试及操作试验质量检查表
表（长水）6.8-2励磁装置及系统单元工程主要部件调试
及操作试验质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试验日期
年月日
项次
检验项目
调试及操作
试验要求
调试及操作
Байду номын сангаас试验情况
结果
励磁装置及系统安装检查
1
励磁系统盘柜安装（记录）
符合设计及GB/T8564—2003要求
2
励磁变压器安装及试验（记录）
11
励磁系统一、二次回路绝缘检查（记录）
12
励磁系统各部件介电强度试验（记录）
13
自动励磁调节器各基本单元试验（记录）
14
自动励磁调节器各辅助单元试验（记录）
15
励磁系统试运行的（记录）
16
自动励磁调节器的总体静态特性试验（记录）
检查意见
检验人：（签名）
年月日
监理工程师：（签名）
年月日
长沙市水利水电工程质量监督站根据SL636—2012编制
3
励磁断路器灭磁开关安装及试验（记录）
4
大功率整流器安装及试验（记录）
5
脉冲变压器安装及试验（记录）
6
非线性电阻试验（记录）
7
可控硅跨接器安装及试验（记录）
8
励磁系统各盘柜及部件电缆敷设及配线（记录）
9
励磁系统操作、保护、监测、信号及接口等回路的元器件检查（记录）
10
励磁系统操作、保护、监测、信号及接口等回路试验（记录）
大型火力发电厂防止发电机励磁系统事故执行检查表范本
防止发电机励磁系统事故执行检查表根据2015年修订《防止电力生产重大事故二十五项重点要求实施导则》--防止发电机励磁系统事故编制检查表，以便对标对表进行隐患排查工作。
A.1 原国家能源局《防止电力生产事故的二十五项重点要求》（国能安全[2014]161号）中防止发电机励磁系统事故原文。
2015年修订“防止发电机励磁系统事故”共有4项26条内容，其内容适用于本集团，没有删除的条款，对有些条款内容作了一定的调整及拓展，见黑体字。
A.1.1 加强励磁系统的设计管理A.1.1.1 励磁系统应保证良好的工作环境，环境温度不得超过规定要求。
励磁调节器与励磁变压器不应置于同一场地内，整流柜冷却通风入口应设置滤网，必要时应采取防尘降温措施。
A.1.1.2 励磁系统中两套励磁调节器的电压回路应相互独立，使用机端不同电压互感器的二次绕组，防止其中一个故障引起发电机误强励。
A.1.1.3 励磁系统的灭磁能力应达到国家标准要求，且灭磁装置应具备独立于调节器的灭磁能力。
灭磁开关的弧压应满足误强励灭磁的要求。
A.1.1.4 自并励系统中，励磁变压器不应采取高压熔断器作为保护措施。
励磁变压器保护定值应与励磁系统强励能力相配合，防止机组强励时保护误动作。
A.1.1.5 励磁变压器的绕组温度应具有有效的监视手段，并控制其温度在设备允许的范围之内。
有条件的可装设铁芯温度在线监视装置。
A.1.1.6 当励磁系统中过励限制、低励限制、定子过压或过流限制的控制失效后，相应的发电机保护应完成解列灭磁。
A.1.1.7 励磁系统电源模块应定期检查，且备有备件，发现异常时应及时予以更换。
A.1.2 加强励磁系统的基建安装及设备改造的管理A.1.2.1 励磁变压器高压侧封闭母线外壳用于各相别之间的安全接地连接应采用大截面金属板，不应采用导线连接，防止不平衡的强磁场感应电流烧毁连接线。
A.1.2.2 发电机转子一点接地保护装置原则上应安装于励磁系统柜。
QHN-1-0000.08.019-2015 中国华能集团公司火力发电厂励磁监督标准(报批稿).
Q/HN 中国华能集团公司企业标准Q/HN-1-000.08.019—2015火力发电厂励磁监督标准Supervision Standard of Excitation System for Thermal Power Plant（报批稿）2015 - xx - xx发布2015 - xx - xx实施中国华能集团公司发布目次前言 (II)1范围 (1)2规范性引用文件 (1)3总则 (1)4监督技术标准 (2)4.1励磁系统总体性能要求 (2)4.2励磁装置技术要求 (3)4.3设计阶段监督 (6)4.4安装阶段监督 (7)4.5调试阶段监督 (8)4.6运行阶段监督 (8)4.7检修阶段监督 (10)5监督管理要求 (10)5.1监督基础管理工作 (10)5.2日常管理内容和要求 (12)5.3各阶段监督重点工作 (15)6监督评价与考核 (16)6.1评价内容 (16)6.2评价标准 (16)6.3评价组织与考核 (16)附录A（规范性附录）励磁系统试验项目表 (18)附录B（资料性附录）励磁附加控制定值单 (19)附录C（资料性附录）励磁电子台帐格式 (20)附录D（资料性附录）技术监督不符合项通知单 (21)附录E（资料性附录）励磁技术监督档案目录 (22)附录F（规范性附录）技术监督信息速报 (23)附录G（规范性附录）励磁技术监督季报编写格式 (24)附录H（规范性附录）励磁技术监督预警项目 (27)附录I（规范性附录）技术监督预警通知单 (28)附录J（规范性附录）技术监督预警验收单 (29)附录K（规范性附录）励磁技术监督工作评价表 (30)Q/HN-1-0000.08.019—2015前言为加强中国华能集团公司发电厂技术监督管理，提高励磁系统运行水平，保证发电机组及电网安全、稳定、经济运行，特制定本标准。
本标准依据国家和行业有关标准、规程和规范，以及中国华能集团公司发电厂的管理要求、结合国内外发电的新技术、监督经验制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
发电机在空载和额定工 况下的灭磁试验
符合设计要求
18
过励磁限制功能试验
无功功率应被箝定在限制曲线 整定值上且无明显摆动
19
欠励磁限制功能试验
无功功率应被箝定在限制曲线 整定值上且无明显摆动
20
13
PT断线模拟试验
励磁调节器从主用通道切 至备 用通道（或切至手动），机端电 压或无功功率基本保持不变；PT断线恢复后，断 线信号应自动复 归
14
整流功率柜均流试验
均流系数不应低于0.85
15
发电机电压调差率的测
定
机端电压调差率整定范围为土15%级差不大于1%调差特性 应有较好的线性度
16
发电机无功负荷调整及 甩负荷试验
励磁系统各部分温升试 验
励磁系统各部位温升不超过
DL/T583中表1的规定
21
励磁装置额定工况下
24h运行
符合设计要求
检杳意见：
检验人：（签字）
年 月曰
评定人：（签字）
年 月曰
监理工程师：（签字）
年 月曰
空载状态下10渐跃响应 试验
电压超调量不大于额定电压 的10%振荡次数不超过3次， 调节时间不大于5s
10
电压整定范围及变化 速 度测试
自动控制方式下的电压整 定 范围在10^? 110%^定定压范围 内，在手动或备用控制方式下电 压整定范围应在10% ? 110%®定 定压范围 内，整定电压变化速度 应满足 每秒不大于额定电压的1%且不小于额定电压的0.3%
11
测录带自动励磁调节 器 的发电机电压频率特性
在47?52Hz范围，频率值 每 变化1%机端电压的变化 值不大 于额定值的土0.25%
续表6.34.2
项次
检验项目
质量要求
检验结果
质量等级
12
电压/频率限制试验
机组频率降至47.5Hz时，电 压/频率限制功能应幵始动 作， 随着机组频率降低，机端电压自 动降低且转子电流无 明显增大； 当频率降至45HZ时，发电机逆 变火磁
励磁系统试验质量检查表
编号
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
幵/完工日期
项次
检验项目
质量要求
检验结果
质量等级
1
励磁变压器试验
符合DL/T489的规定
2
磁场断路器及灭磁幵关 试验
3
非线性电阻及过电压保 护装置试验
4
功率整流兀件的测试
5
自动励磁调节器试验
6
零起升压试验
升压过程中发电机机端电 压 上升过程平稳无波动
启励试验
自动升压试验
达到额定电压时，电压超调 量 不大于额定电压的10%振荡次 数不超过3次，调节时间不大于5s
软启励试验
发电机机端电压上升过程 平 衡无超调
7
升降压及逆变火磁特性 试验
升降压变化平稳；逆变时可靠 火磁，无逆变颠覆现象
8
自动/手动及两套自动调 节通道的切换试验
切换过程可靠，发电机电压 和 无功功率无明显的波动
