牛顿环测曲率半径
牛顿环测透镜曲率半径实验的实验结果与结论解读
牛顿环测透镜曲率半径实验的实验结果与结论解读在牛顿环测透镜曲率半径实验中，我们通过观察光源与透镜接触面上产生的一系列干涉环来确定透镜的曲率半径。
本文将对该实验的实验结果与结论进行解读。
实验过程中，我们需要一个透镜、一束平行光源和一块玻璃片。
首先，将平行光源照射在透镜上，透镜与玻璃片接触面上会出现一系列黑白相间的环状干涉条纹，这就是牛顿环。
通过观察牛顿环的特点，我们可以得到如下实验结果和结论：1. 牛顿环的半径与透镜曲率半径成正比。
在实验中，我们可以通过测量牛顿环的半径来得到透镜的曲率半径。
根据相关公式，透镜的曲率半径与牛顿环的半径之间存在一定的数学关系，通过计算可以得到准确的曲率半径数值。
2. 牛顿环的中心为透镜的光轴位置。
通过观察牛顿环的中心位置，我们可以确定透镜的光轴位置。
这对于透镜的定位和使用具有重要意义。
3. 牛顿环的亮度和颜色随干涉级数的增加而变化。
干涉级数越高，亮度越低，颜色越暗。
这是由于不同光波长的干涉导致的光的相长干涉和相消干涉效应。
实验结果的解读如上所述，我们可以借助牛顿环测透镜曲率半径实验准确地确定透镜的曲率半径。
这一实验方法在光学研究和实际应用中具有广泛的意义。
通过测量透镜的曲率半径，我们可以判断透镜的形状和特性，进而研究光的传播规律和透镜的光学性能。
牛顿环测透镜曲率半径实验的结果可为光学设备的制造和使用提供重要的参考数据。
同时，该实验还帮助我们加深对干涉现象和光学原理的理解，对于光学学科的研究和应用具有重要的意义。
总结起来，通过牛顿环测透镜曲率半径实验，我们可以通过观察和测量牛顿环的特点来准确地测定透镜的曲率半径。
这一实验结果在光学研究和实际应用中具有重要的价值，并且帮助我们深入理解干涉现象和光学原理。
牛顿环测透镜曲率半径实验的结果和结论将为光学设备的制造和使用提供重要的参考数据，推动光学学科的发展和应用。
牛顿环测曲率半径的实验报告
牛顿环测曲率半径的实验报告牛顿环测曲率半径的实验报告引言：牛顿环是一种经典的实验方法，用于测量透明薄片的曲率半径。
这种实验方法基于干涉现象，通过观察干涉环的形状和大小，可以推断出被测薄片的曲率半径。
本实验旨在通过牛顿环实验，测量出给定透明薄片的曲率半径，并探讨实验结果的可靠性和误差来源。
实验原理：牛顿环实验基于光的干涉现象。
当平行光垂直照射到透明薄片上时，由于薄片的存在，光线会发生干涉现象。
在接触面附近，由于空气和薄片的折射率不同，光线会产生相位差。
当光线从薄片上反射回来后，再经过一次折射，相位差会再次改变。
这种相位差的改变会导致干涉环的形成。
实验步骤：1. 准备实验装置：将透明薄片放置在平行玻璃板上，确保两者之间没有空气泡。
调整光源和凸透镜的位置，使得光线垂直照射到薄片上。
2. 观察干涉环：通过目镜观察薄片与玻璃板接触面附近的干涉环。
注意调整目镜的焦距，使得干涉环清晰可见。
3. 测量干涉环半径：使用显微镜观察干涉环，使用目镜的刻度线或者目镜测微器测量干涉环的半径。
4. 重复实验：多次测量干涉环的半径，取平均值以提高测量结果的准确性。
实验结果：经过多次实验测量，我们得到了透明薄片的曲率半径。
根据测量结果，我们可以得出结论：透明薄片的曲率半径为X。
然而，我们也需要考虑实验结果的可靠性和误差来源。
误差分析：在牛顿环实验中，存在着一些误差来源，可能会对测量结果产生影响。
首先，实验装置的精度会影响测量结果的准确性。
如果光源、凸透镜或者目镜的位置调整不准确，会导致干涉环的形状和大小发生变化，从而影响曲率半径的测量结果。
其次，人眼的分辨能力也会对测量结果产生一定的影响。
由于目镜的刻度线或者目镜测微器的限制，我们可能无法准确地测量干涉环的半径。
实验改进：为了提高实验结果的准确性，我们可以采取一些改进措施。
首先，使用更精确的实验装置可以减小误差来源。
例如，使用更高精度的光源、凸透镜和目镜，可以提高测量结果的可靠性。
牛顿环测曲率半径
牛顿环测曲率半径
牛顿环是一种用来测量光学透镜曲率半径的实验现象。
实验中，一个透镜被放置在光源和平行板之间，透镜的中心与平行板的中心重合。
当观察者从平行板的顶部向下看时，会看到一组有色的环，这些环被称为牛顿环。
牛顿环的形成原理是透镜与平行板之间的空气形成了一个逐渐变厚的薄膜，这个薄膜会反射不同颜色的光。
当光线从透镜表面到达平行板时，发生了反射和折射。
由于每种颜色的光在透镜和空气之间的折射率不同，不同颜色的光会在不同的位置相遇，形成一系列环。
测量牛顿环的半径可以得到透镜曲率半径的值。
通过测量环的半径，可以计算出透镜表面的曲率半径。
这个公式是R = (mλr) / (2n)，其中R 是曲率半径，m 是环的序号，λ是光的波长，r 是环的半径，n 是透镜材料的折射率。
牛顿环的测量方法是一种简单而准确的光学测量方法，被广泛用于透镜的质量控制和光学仪器的校准。

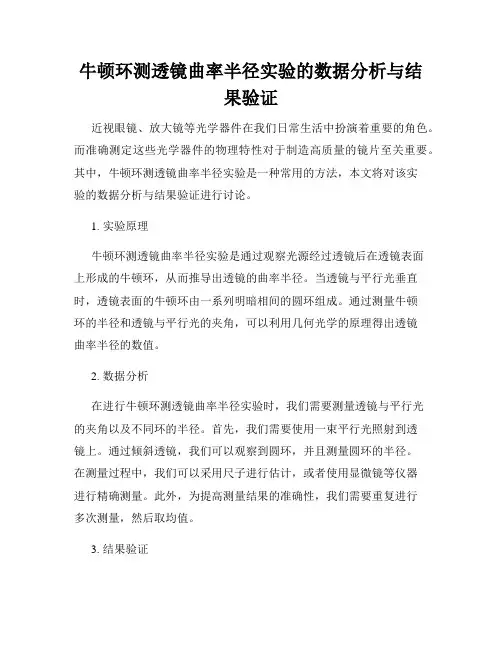

牛顿环测透镜曲率半径实验的数据分析与结果验证
牛顿环测透镜曲率半径实验的数据分析与结果验证近视眼镜、放大镜等光学器件在我们日常生活中扮演着重要的角色。
而准确测定这些光学器件的物理特性对于制造高质量的镜片至关重要。
其中，牛顿环测透镜曲率半径实验是一种常用的方法，本文将对该实验的数据分析与结果验证进行讨论。
1. 实验原理牛顿环测透镜曲率半径实验是通过观察光源经过透镜后在透镜表面上形成的牛顿环，从而推导出透镜的曲率半径。
当透镜与平行光垂直时，透镜表面的牛顿环由一系列明暗相间的圆环组成。
通过测量牛顿环的半径和透镜与平行光的夹角，可以利用几何光学的原理得出透镜曲率半径的数值。
2. 数据分析在进行牛顿环测透镜曲率半径实验时，我们需要测量透镜与平行光的夹角以及不同环的半径。
首先，我们需要使用一束平行光照射到透镜上。
通过倾斜透镜，我们可以观察到圆环，并且测量圆环的半径。
在测量过程中，我们可以采用尺子进行估计，或者使用显微镜等仪器进行精确测量。
此外，为提高测量结果的准确性，我们需要重复进行多次测量，然后取均值。
3. 结果验证在实验过程中，需要验证所得数据是否符合理论预期。
以正透镜为例，根据牛顿环实验原理，透镜与平行光的夹角越小，牛顿环的半径越大；透镜的曲率半径也越小。
因此，我们可以通过绘制透镜与平行光夹角的函数关系图和透镜半径的函数关系图，来验证所得数据与理论值的一致性。
4. 实验误差与改进在进行牛顿环测透镜曲率半径实验时，可能会存在一些误差，例如由于仪器读数不准确、环的边缘模糊等。
为减小误差，我们可以采用以下措施：4.1 使用高精度仪器进行测量，避免人为因素对测量结果的影响。
4.2 重复测量多次，取均值，提高测量结果的准确性。
4.3 注意保持实验环境的稳定，避免因环境变化而产生误差。
5. 实验应用牛顿环测透镜曲率半径实验广泛应用于光学仪器的制造和调整中。
通过该实验，可以准确测定透镜的曲率半径，从而制造出具有预定功能的光学器件，如微型摄像头、高倍显微镜等。
此外，该实验还可用于研究透镜的性质，如折射率、光焦度等，为光学实验与理论的研究提供有价值的数据支撑。
用牛顿环测透镜的曲率半径实验报告
用牛顿环测透镜的曲率半径实验报告一、实验目的1、观察等厚干涉现象——牛顿环。
2、掌握用牛顿环测量平凸透镜曲率半径的方法。
3、加深对光的波动性的认识。
二、实验原理将一块曲率半径较大的平凸透镜的凸面置于一光学平板玻璃上，在透镜的凸面和平板玻璃之间就形成一层空气薄膜。
当以平行单色光垂直照射时，在空气膜上、下表面反射的两束光将产生干涉。
在空气膜厚度相等的地方，两束反射光具有相同的光程差，因而形成一组以接触点为中心的明暗相间的同心圆环，即牛顿环。
设透镜的曲率半径为＄R$，与接触点＄O$ 相距为＄r$ 处的空气膜厚度为＄e$，则由几何关系可得：＼＼begin{align}r^2&＝R^2-（R e)＾2\＼r^2&＝R^2 （R^2 2Re ＋ e^2)＼＼r^2&＝2Re e^2＼end{align}＼由于＄R ＼gg e$，所以＄e^2$ 项可以忽略，可得：＼e ＝＼frac{r^2}｛2R}＼考虑到半波损失，两束反射光的光程差为：＼＼Delta ＝ 2e ＋＼frac{＼lambda}｛2} ＝＼frac{r^2}｛R} ＋＼frac{＼lambda}｛2}＼当光程差为波长的整数倍时，出现明条纹，即：＼＼frac{r^2}｛R} ＋＼frac{＼lambda}｛2} ＝ k\lambda ＼quad （k ＝0, 1, 2, ＼cdots)＼当光程差为半波长的奇数倍时，出现暗条纹，即：＼＼frac{r^2}｛R} ＋＼frac{＼lambda}｛2} ＝（2k ＋ 1)＼frac{＼lambda}｛2} ＼quad （k ＝ 0, 1, 2, ＼cdots)＼对于第＄k$ 级暗条纹，有：＼r_k^2 ＝ k\lambda R＼由于牛顿环的中心不易确定，我们通常测量第＄m$ 级和第＄n$ 级暗条纹的直径＄D_m$ 和＄D_n$，则有：＼D_m^2 ＝ 4m\lambda R＼＼D_n^2 ＝ 4n\lambda R＼两式相减，可得：＼R ＝＼frac{（D_m^2 D_n^2)｝｛4(m n)＼lambda}＼三、实验仪器牛顿环装置、钠光灯、读数显微镜。
实验十 用牛顿环测透镜的曲率半径
实验十用牛顿环测透镜的曲率半径利用透明薄膜上下表面对入射光的依次反射，入射光的振幅将分解成有一定光程差的几部分。
若两束反射光在相遇时的光程差取决于产生反射光的薄膜厚度，则同一干涉条纹所对应的薄膜厚度相同。
这就是所谓的等厚干涉。
牛顿为了研究薄膜颜色，曾经用凸透镜放在平面玻璃上的方法做实验。
他仔细观察了白光在空气薄层上干涉时所产生的彩色条纹，从而首次认识了颜色和空气层厚度之间的关系。
1675年，他在给皇家学会的论文里记述了这个被后人称为牛顿环的实验，但是牛顿在用光是微粒流的理论解释牛顿环时却遇到困难。
19世纪初，托马斯.杨用光的干涉原理解释了牛顿环。
一、实验目的1、观察牛顿环产生的等厚干涉现象，加深对等厚干涉原理的理解。
2、掌握用牛顿环测量透镜曲率半径的方法。
二、实验仪器牛顿环，钠光灯，测微目镜。
三、实验原理1、牛顿环“牛顿环”是一种用分振幅方法实现的等厚干涉现象，最早为牛顿所发现。
为了研究薄膜的颜色，牛顿曾经仔细研究过凸透镜和平面玻璃组成的实验装置。
他的最有价值的成果是发现通过测量同心圆的半径就可算出凸透镜和平面玻璃板之间对应位置空气层的厚度；对应于亮环的空气层厚度与1、3、5…成比例，对应于暗环的空气层厚度与0、2、4…成比例。
但由于他主张光的微粒说（光的干涉是光的波动性的一种表现）而未能对它作出正确的解释。
直到十九世纪初，托马斯．杨才用光的干涉原理解释了牛顿环现象，并参考牛顿的测量结果计算了不同颜色的光波对应的波长和频率。
牛顿环装置是由一块曲率半径较大的平凸玻璃透镜，将其凸面放在一块光学平板玻璃（平晶）上构成的，如图10.1所示。
平凸透镜的凸面与玻璃平板之间形成一层空气薄膜，其厚度从中心接触点到边缘逐渐增加。
若以平行单色光垂直照射到牛顿环上，则经空气层上、下表面反射的二光束存在光程差，它们在平凸透镜的凸面相遇后，将发生干涉。
其干涉图样是以玻璃接触点为中心的一系列明暗相间的同心圆环（如图10.3所示），称为牛顿环。
牛顿环测量曲率半径实验报告
牛顿环测量曲率半径实验报告实验报告名称：牛顿环测量曲率半径实验报告一、实验目的1.学习和掌握牛顿环实验的基本原理和方法。
2.通过实验数据测量曲率半径，验证牛顿环的等厚干涉理论。
3.培养和提升实验操作能力，提高观察和分析问题的能力。
二、实验原理牛顿环实验是利用等厚干涉原理来测量曲率半径的。
等厚干涉是指两束光波在空间某点相遇时，因光程差不同而产生干涉条纹。
在牛顿环实验中，一束平行光垂直射在牛顿环的平凸透镜上，另一束光由透镜的下表面反射回来与上表面反射的光束相交。
由于光程差随着环的半径增大而变化，因此干涉条纹呈现出以中心点为圆心的圆环形状。
根据等厚干涉原理，可以得出干涉环半径与曲率半径之间的关系，从而通过测量干涉环半径得到曲率半径。
三、实验步骤1.准备实验器材：牛顿环装置、平行光源、测微头、显微镜、尺子等。
2.将牛顿环装置放在显微镜的载物台上，调整显微镜至合适倍数，观察到清晰的干涉环图像。
3.用测微头测量干涉环的直径（注意要在同一个圆环上测量几次求平均值），并记录数据。
4.改变显微镜的倍数，重复步骤3，测量不同放大倍数下的干涉环直径。
5.根据不同放大倍数下测量的干涉环直径计算出对应的曲率半径，求出平均值作为最终结果。
四、实验结果与数据分析实验数据如下表所示：1.随着放大倍数的增加，干涉环直径变小，这是由于显微镜的放大作用使得我们能够观察到更细小的干涉环。
2.随着放大倍数的增加，所测得的曲率半径也增大。
这是因为放大倍数增加使得干涉环“看起来”更大，因此计算出的曲率半径也相应地增大。
3.根据实验数据所测得的结果，我们可以通过计算求出曲率半径的平均值作为最终结果。
本实验中，曲率半径的平均值为：r=(97.2+194.5+389.0+778.1)/4=389.6mm。
五、结论与讨论通过本次实验，我们验证了牛顿环实验中等厚干涉原理的应用。
通过测量不同放大倍数下的干涉环直径，计算出对应的曲率半径，得出曲率半径的平均值作为最终结果。
牛顿环测透镜曲率半径实验报告数据
牛顿环测透镜曲率半径实验报告数据实验目的：测量透镜的曲率半径。
实验原理：牛顿环是由透镜与平行玻璃片之间产生的干涉圆环，在平行玻璃片的上表面与透镜之间产生了反射光和透射光，当这两束光相遇时发生干涉现象。
当两束光发生相消干涉时，形成暗环；而当两束光发生相长干涉时，形成亮环。
通过测量牛顿环的直径，可以计算出透镜的曲率半径。
实验器材：1.透镜2.平行玻璃片3.光源4.三脚架5.尺子实验步骤：1.在实验室的黑暗环境中，通过三脚架将光源固定。
2.将透镜放置在平行玻璃片上，并放置在光源上方，使得透镜与光源之间产生牛顿环。
3.使用尺子测量牛顿环的直径。
实验数据：在实验过程中，我们测量了不同直径的牛顿环，得到了以下数据：牛顿环直径（mm）透镜曲率半径（m）1 0.022 0.043 0.064 0.085 0.10实验结果分析：通过测量不同直径的牛顿环，我们可以得到透镜的曲率半径。
根据牛顿环的直径和透镜的折射率，可以利用公式计算出透镜的曲率半径。
这个结果可以用来判断透镜的性能和质量。
实验结论：通过本次实验，我们成功测量了透镜的曲率半径。
通过这个实验，我们了解了牛顿环测量曲率半径的原理和方法，掌握了实际操作的技能，并且加深了对透镜性能的认识。
透镜的曲率半径是透镜的一个重要参数，对于光学仪器的设计和制造具有重要的意义。
通过这个实验，我们对透镜的性能和曲率半径有了更深入的了解。
在今后的学习和工作中，我们将更加注重实验操作的细节和实验数据的分析，不断提高自己的实验技能和科研能力，为科学研究和产业发展贡献自己的力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
观察等厚干涉现象之一—牛顿环的特征 学会用牛顿环测定平凸透镜的曲率半径 熟悉读数显微镜用法
1
读数显微镜
实验仪器
钠光灯
牛顿环仪
2
实 验 仪 器 调焦手轮
目 镜 物
镜 筒 镜
测微鼓轮
3
ቤተ መጻሕፍቲ ባይዱ
实 验 仪 器
读数方法
主尺毫米整数＋鼓轮读数× 0· 01mm（估读1位）
28.565mm
4
实 验 仪 器
待测元件－牛顿环仪
平凸透镜
平板玻璃
5
实 验 原 理
牛顿环的产生
半反 射镜 A B r
6
A—半径为r的平凸透镜
B—平玻璃板
实 验 原 理
平凸透镜曲率半径的测量
对某一暗纹：
o
2
rk ( ek )
2
2
rk ek
rk 2 2 ek
2ek
rk 2 k (k 0， 1， 2 )
i 1
5 4
u( )
13
实 注意事项 验 数 据 读数显微镜在调节过程中要防止 处 物镜与牛顿环仪相碰撞 理
测量过程中需单方向转动鼓轮
14
读数显微镜的空程误差
载物平台或显微镜
螺 母
10 5 螺杆 螺杆
空程误差
属系统误差，由螺母与螺杆间的间隙造成；消除方法： 测量时只往同一方向转动螺尺。
由于牛顿环中心为一暗斑，圆心不易找准。 造成：半径r不易测准，级数k的不确定性。
7
2
(2k 1)
2
实 平凸透镜曲率半径的测量 验 原 第m个暗环的直径Dm D 2 4m m 理
第n个暗环的直径Dn
2
D2n 4n
2
Dm Dn 4(m n)
8
实 验 1.转动测微鼓轮,使镜筒位于标尺中间位置。 内 2.点燃钠光灯，放好牛顿环仪，待钠光灯发 容 光正常后，调平玻片与水平成 45 ° ，使目
15 10 螺尺 螺尺
15
测量准备
镜视场中充满黄光。 3.调目镜使十字叉丝清晰，横丝与镜筒移动 方向平行。 4.调焦：使镜筒自下而上的移动，看清干涉 条纹并观察其分布。 5.叉丝中心与牛顿环中心对准。
9
10
实 验 测出m＝50,49,48,47,46和n＝25,24,23,22,21共 内 十个暗环的直径 容
测量要求
方法：转动鼓轮使镜筒向左(或向右)移动,直到 第55个暗环，反方向转动鼓轮使纵丝与第50个 暗环相切，记下x50，继续按此方向转动鼓轮， 记下m= 49,48,47,46 及n＝25,24,23,22,21时镜 筒的位置x49,x 48,x47,x46及x25,x24,x23,x22,x21。继续 按此方向转动鼓轮测出上述暗环的另一侧与纵 丝相切时镜筒的位置x’21 , x’22 ，x’23, x’24, x’25及x’46 , x’47 ，x’48, x’49，x’50。
11
实 验 数 据 处 理
数据记录
环数
5.893107 m
m 50 49
m-n=25
48 47 46
环的位置 （mm）
环的直径(mm) 环数
xm
Dm xm x'm
x’m n
25
24
23
22
21
环的位置 （mm）
xn
Dn xn x'n
x’n
环的直径(mm) D22m-D2n2 (mm2)
D
m
-D
n
(mm2)
12
实 验 数 据 处 理
数据处理要求
Dm Dn 4( m n )
2 2
1 2 2 u( ) u ( Dm Dn ) 4(m n)
2 2 2 2 2 [( D D ) ( D D )] mi ni mi ni 5
1 u( ) 4(m n)
