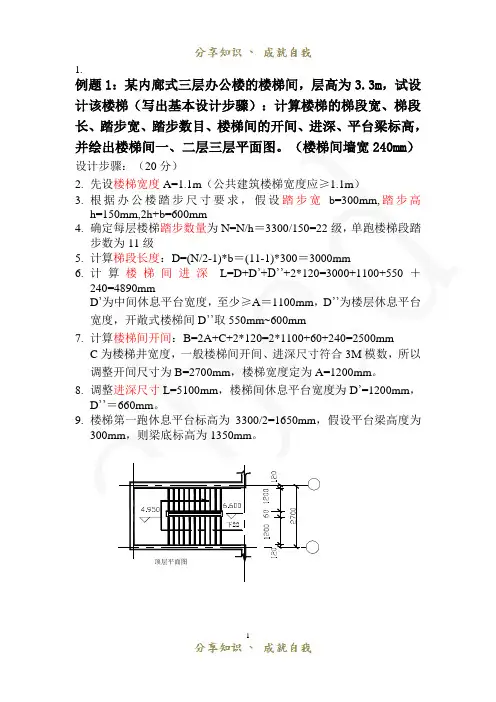

楼梯设计步骤及例题
楼梯设计步骤及例题-楼梯设计步骤例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
下22顶层平面图例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
楼梯设计步骤及例题
1.例题1:某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm设计步骤：（20分）2.先设楼梯宽度A=1.1m （公共建筑楼梯宽度应》1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h = 3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=（N/2-1）*b = （11-1）*300 = 3000mm6.计算楼梯间进深L=D+D ' +D'2*120=3000+1100+550 +240=4890mmD'为中间休息平台宽度，至少》A = 1100mm, D'为楼层休息平台宽度，开敞式楼梯间D'取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'1200mm, D'丄660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm,假设平台梁高度为300mm,则梁底标高为1350mm。
例题2:已知：某住宅双跑楼梯，层高3m。
室内地面标高为0.000,室外设计地坪标高为-0.450 ,楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m,设踏步高h=150mm,踏步宽b=300mm。
楼梯设计步骤及例题-楼梯设计步骤例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
下22顶层平面图例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
楼梯设计例题办公楼
楼 梯 设 计 例 题例题：已知某三层办公楼的层高为3.6m ，楼梯间的开间为3.3m,进深为6m,是开敞式楼梯间,走廊轴线宽1800mm 。
建筑物室内外高差为0.60m ，墙厚为240mm,轴线居中，底层中间平台下设有出入口。
设计该楼梯。
解：１、 选择楼梯形式楼梯间开间3.3m ，进深6m ，公用楼梯适合选用双跑平行楼梯 ２、确定踏步尺寸（b,h ）和各层的踏步数量(N)根据《民用建筑设计通则》要求，办公楼建筑楼梯踏步最小宽度为260mm ，最大高度170mm 。
初选踏步尺寸b ⅹh=300ⅹ150（mm ），代入经验公式2h+b=600mm,满足。
N=))h H 踏步高度（层高（=241503600=步 ３、确定梯段宽度(B)梯井宽取160mm梯段宽度B=2梯井宽楼梯间净宽-＝21602403300--＝1450mm ４、确定各梯段的踏步数量各层两梯段采用等跑，则各梯段踏步数量 n=2)N 各层踏步数量（＝224＝12步 5、确定底层楼梯中间平台下的地面标高和中间平台面标高由于底层楼梯中间平台下设出入口，当梯段采用等跑时，平台梁下净高H ’=140040023600=-＜2000mm （设平台梁高h 3＝3300/8～12＝275～412.5取400mm ），不满足要求，需进行处理。
将平台下地面标高降低至－0.450m （室外设计地坪标高－0.600m ，此时台下地面与室外仍有150mm 高差，保证雨水不倒灌），则平台梁下净高H ’=1400＋450＝1850＜2000，仍不满足要求，需要增加第一跑踏步数，以抬高中间平台面标高。
115045014002000=-- 取1步， 即第一跑踏步数为12＋1＝13步，第二跑踏步数为12－1＝11步6、确定梯段长度和梯段高度长度 300ⅹ（12-1）＝3300mm 300ⅹ（11-1）＝3000mm300ⅹ（13-1）＝3600mm高度 150ⅹ12＝1800mm 150ⅹ11＝1650mm 150ⅹ13＝1950mm7、确定平台深度中间平台深度≥梯段的宽度＝1450mm ，取中间平台深度＝1600mm 楼层平台缓冲宽度＝6000－1600－3300－120+120＝1100mm－3000＝1400mm－3600＝800mm 均符合要求8、绘图。
楼梯设计例题
楼梯设计步骤和方法 ⏹ A ．已知楼梯间开间、进深和层高，进行楼梯设计。
⏹ （1）选择楼梯形式根据已知的楼梯间尺寸，选择合适的楼梯形式。
进深较大而开间较小时，可选用双跑平行楼梯；开间和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯。
⏹ （2）确定踏步尺寸和踏步数量根据建筑物的性质和楼梯的使用要求，确定踏步尺寸。
通常公共建筑主要楼梯的踏步尺寸适宜范围为：踏步宽度 300 mm 、320 mm ，踏步高度 140～150 mm ；公共建筑次要楼梯的踏步尺寸适宜范围为：踏步宽度 280 mm 、300 mm ，踏步高度 150～170 mm ；住宅共用楼梯的踏步尺寸适宜范围为：踏步宽度 250 mm 、260 mm 、280 mm ，踏步高度 160～180 mm 。
设计时，可选定踏步宽度，由经验公式 2h 十b=600 mm(h 为踏步高度,b 为踏步宽度），可求得踏步高度，各级踏步高度应相同。
根据楼梯间的层高和初步确定的楼梯踏步高度，计算楼梯各层的踏步数量，即踏步数量：h 值，使踏步数量为整数⏹ （3）确定梯段宽度根据楼梯间的开间、楼梯形式和楼梯的使用要求，确定梯段宽度。
如双跑平行楼梯：1／2M 的整数倍数。
（4）确定各梯段的踏步数量 根据各层踏步数量、楼梯形式等，确定各梯段的踏步数量。
如双跑平行楼梯：⏹ （5）确定梯段长度和梯段高度根据踏步尺寸和各梯段的踏步数量，计算梯段长度和高度。
梯段长度=[该梯段踏步数量（n ）一 1] X 踏步宽度（b ）梯段高度=该梯段踏步数量（n ）X 踏步高度（h ）⏹ （6）确定平台深度根据楼梯间的尺寸、梯段宽度等，确定平台深度。
平台深度不应小于梯段宽度，对直接通向走廊的开敞式楼梯间而言，其楼层平台的深度不受此限制，但为了避免走廊与楼梯的人流相互干扰及便于使用，应留有一定的缓冲余地，一般楼层平台深度至少为500～600 mm。
⏹（7）确定底层楼梯中间平台下的地面标高和中间平台面标高若底层中间平台下设通道，平台梁底面与地面之间的垂直距离应满足平台净高的要求，即不小于2000 mm。
楼梯设计例题
楼梯设计步骤和方法⏹A．已知楼梯间开间、进深和层高，进行楼梯设计。
⏹（1）选择楼梯形式根据已知的楼梯间尺寸，选择合适的楼梯形式。
进深较大而开间较小时，可选用双跑平行楼梯；开间和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯。
⏹（2）确定踏步尺寸和踏步数量根据建筑物的性质和楼梯的使用要求，确定踏步尺寸。
通常公共建筑主要楼梯的踏步尺寸适宜范围为：踏步宽度300 mm、320 mm，踏步高度140～150 mm；公共建筑次要楼梯的踏步尺寸适宜范围为：踏步宽度280 mm、300 mm，踏步高度150～170 mm；住宅共用楼梯的踏步尺寸适宜范围为：踏步宽度250 mm、260 mm、280 mm，踏步高度160～180 mm。
设计时，可选定踏步宽度，由经验公式2h十b=600 mm(h为踏步高度,b为踏步宽度），可求得踏步高度，各级踏步高度应相同。
根据楼梯间的层高和初步确定的楼梯踏步高度，计算楼梯各层的踏步数量，即踏步数量：h值，使踏步数量为整数⏹（3）确定梯段宽度根据楼梯间的开间、楼梯形式和楼梯的使用要求，确定梯段宽度。
如双跑平行楼梯：1／2M的整数倍数。
（4）确定各梯段的踏步数量根据各层踏步数量、楼梯形式等，确定各梯段的踏步数量。
如双跑平行楼梯：⏹（5）确定梯段长度和梯段高度根据踏步尺寸和各梯段的踏步数量，计算梯段长度和高度。
梯段长度=[该梯段踏步数量（n）一1] X踏步宽度（b）梯段高度=该梯段踏步数量（n）X踏步高度（h）⏹（6）确定平台深度根据楼梯间的尺寸、梯段宽度等，确定平台深度。
平台深度不应小于梯段宽度，对直接通向走廊的开敞式楼梯间而言，其楼层平台的深度不受此限制，但为了避免走廊与楼梯的人流相互干扰及便于使用，应留有一定的缓冲余地，一般楼层平台深度至少为500～600 mm。
⏹（7）确定底层楼梯中间平台下的地面标高和中间平台面标高若底层中间平台下设通道，平台梁底面与地面之间的垂直距离应满足平台净高的要求，即不小于2000 mm。
楼梯设计例题ppt课件
2、确定楼梯间进深，查《规》可知住宅平台 宽 B1≥1300,设计取1300，则
楼梯间进深 H=L+2B+2X100=1820+2X1300+200 =4620（考虑进深符合1M，取L=4700，多出 80计入楼层平台）
ppt课件
10
3、确定梯段宽度、梯井宽、楼梯间开间尺寸
（1）、梯段宽，由使用功能为多层住宅可定为 两股人流，考虑到楼梯扶手宽度，设计梯段宽 B2=1100+50=1150(计算到扶手中心线）
（2）、多层住宅梯井可为0
（3）、楼梯间开间B=2XB2+2X100=2500
ppt课件
11
4、确定首层平台下净高高度解决方案 综合前述5种措施，采用首层设计为不等跑楼梯
和局部降低地面的方法解决。
为保证平台梁下2米净高，考虑平台梁250左右， 将第一梯段做成9个踏步，10个踢面，
平台标高为1.750，楼梯间入口处地面标高定为 -0.525
台阶
绘图如下：
ppt课件
5
ppt课件6ppt课件源自7ppt课件8
例2：某多层住宅楼梯间，层数为4~6层，已知 层高2.8米，墙厚200mm,室内外高差0.6米,试设 计一双跑并列式楼梯,要求楼梯平台下做出入口 设计。
要求：1、设计楼梯各部分尺寸，写出设计过程
2、做出首层、二层、标准层、顶层楼梯间
例1：某单位住宅楼，层数为4~6层，已知层高 2.8米，楼梯间开间2.7米,进深5.1米,室内外高差 1.0米,试设计一双跑并列式楼梯,要求楼梯平台下 做出入口设计。
要求：1、设计楼梯各部分尺寸，写出设计过程
2、做出首层、标准层、顶层楼梯间平面图，
楼梯间剖面图（不含屋顶部分）
(完整版)房屋建筑学楼梯设计例题
(完整版)房屋建筑学楼梯设计例题题目：设计一座楼梯，满足以下要求：楼层高度为3米，步长为0.25米，楼梯宽度为1.2米，每个台阶高度不能超过0.2米，楼梯顶部需要设置一个平台。
步骤：1. 计算需要多少个台阶：楼层高度为3米，步长为0.25米，因此需要 3÷0.25 = 12 个台阶。
2. 计算每个台阶的高度：每个台阶高度不能超过0.2米，因此每个台阶高度取0.2米。
3. 计算每个台阶的水平长度：每个台阶高度取0.2米，因此每个台阶水平长度为：0.25² - 0.2² = 0.06米。
4. 计算楼梯的总长度：每个台阶的水平长度为0.06米，因此12个台阶的水平长度总共为：0.06 x 12 = 0.72米。
5. 设计楼梯的横截面：楼梯宽度为1.2米，可以设置两个支撑柱，每个支撑柱宽度取0.1米，楼梯的有效宽度为1.2-0.1-0.1=1.0米。
取楼梯矩形截面，高度为0.2米，宽度为1.0米。
6. 设计楼梯的坡度：坡度为角度，一般取30°~45°，这里取35°。
tan 35° = 0.7。
因此，每个台阶的高度为0.2米，水平长度为0.06米，楼梯总长为0.72米，坡度为35°。
7. 设计楼梯平台：楼梯顶部需要设置一个平台，平台尺寸可以取为1.2米 x 1.2米，高度等于最后一个台阶高度0.2米。
综合上述计算，设计图如下：——————| || ▲ || || || || || | ^| | || | 0.2m| | || | v————————————支撑柱支撑柱0.1m 0.1m宽度宽度| |v v1.0m 1.0m宽度宽度| |▼ ▼0.2m 0.2m高度高度| |v v————————————台阶1 台阶2横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶3 台阶4横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶5 台阶6横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶7 台阶8横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶9 台阶10横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶11 台阶12横长0.06 横长0.06高度0.2 高度0.2| |v v平台▲1.2m×1.2m |楼梯顶部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼梯设计步骤及例题
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
例题1：某内廊式三层办公楼的楼梯间，层高为 3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240m m）设计步骤：（20分）
1.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）
2.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高
h=150mm,2h+b=600mm
3.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数
为11级
4.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm
5.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mm
D’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm
6.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mm
C为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
7.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝
660mm。
8.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为
300mm，则梁底标高为1350mm。
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽
b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为
9*300=2700mm。
一层平台处标高为,即平台下净高为1500mm，不能满足2m的净高要求。
由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整：
1、将入口处室内地面降低两个踏步，标高变为，此时室内外高差150mm。
2、同时将第一跑梯段增加两个踏步，但总踏步数不变，从一层至二层仍为20个踏步，第一层休息平台高度调整为1.8m。
3、调整后一层平台下净高为1800+300=2100mm，第一跑梯段水平投影长度为11*300=3300mm。
4、绘图（中间休息平台净宽大于等于1100mm。
）图略
作业1、三层住宅楼梯间进深5.4米，开间2.7米，层高2.7米，室内外地坪高差0.6米，从楼梯平台下入口，采用预制装配钢筋混凝土
梁承式楼梯，试绘出楼梯间一、二层三层平面图，标注必要标高和尺寸，列出计算过程。
（20分）
作业2：某五层单元式住宅底层架空层层高2200mm,标准层层高
2800mm，楼梯间开间3000mm，进深5400mm。
该楼梯底层设计为直跑楼梯，底层室内外高差为150mm，试画出该楼梯各层平面图及剖面图，标注必要的尺寸和标高。
（20分）
1.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）
2.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高
h=150mm,2h+b=600mm
3.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数
为11级
4.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm
5.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mm
D’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽
b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为
9*300=2700mm。
一层平台处标高为,即平台下净高为1500mm，不能满足2m的净高要求。
由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整：
1、将入口处室内地面降低两个踏步，标高变为，此时室内外高差150mm。
2、同时将第一跑梯段增加两个踏步，但总踏步数不变，从一层至二层仍为20个踏步，第一层休息平台高度调整为1.8m。
3、调整后一层平台下净高为1800+300=2100mm，第一跑梯段水平投影长度为11*300=3300mm。
4、绘图（中间休息平台净宽大于等于1100mm。
）图略
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽
b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为
9*300=2700mm。
一层平台处标高为,即平台下净高为1500mm，不能满足2m的净高要求。
由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整：
计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）
设计步骤：（20分）
1、将入口处室内地面降低两个踏步，标高变为，此时室内外高差150mm。
2、同时将第一跑梯段增加两个踏步，但总踏步数不变，从一层至二层仍为20个踏步，第一层休息平台高度调整为1.8m。
3、调整后一层平台下净高为1800+300=2100mm，第一跑梯段水平投影长度为11*300=3300mm。
4、绘图（中间休息平台净宽大于等于1100mm。
）图略
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽
b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为
9*300=2700mm。
一层平台处标高为,即平台下净高为1500mm，不能满足2m的净高要求。
由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整：
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽
b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为
9*300=2700mm。
一层平台处标高为,即平台下净高为1500mm，不能满足2m的净高要求。
由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整：
1、将入口处室内地面降低两个踏步，标高变为，此时室内外高差150mm。
2、同时将第一跑梯段增加两个踏步，但总踏步数不变，从一层至二层仍为20个踏步，第一层休息平台高度调整为1.8m。
3、调整后一层平台下净高为1800+300=2100mm，第一跑梯段水平投影长度为11*300=3300mm。
4、绘图（中间休息平台净宽大于等于1100mm。
）。
