钢结构制作及安装方案
钢结构工程施工方案
钢结构工程施工方案一、钢结构安装：1、基础和支承面（1）建筑物的定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的规格和位置、地脚螺栓（锚栓）紧固应符合设计要求。
建筑物的定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的允许偏差（mm）项目允许偏差图例建筑物定位轴线L/20000，且不应大于3.0基础上柱的定位轴线1.0基础上柱底标高±2.0地脚螺栓（锚栓）位移2.0预埋钢板或支座作为柱的支承面时，其支承面、地脚螺栓(锚栓)位置的允许偏差应符合相应规定。
（3）多层建筑采用座浆垫板时，座浆垫板的允许偏差应符合相应的规定。
（4）当采用杯口基础时，杯口尺寸的允许偏差应符合相应的规定。
2、安装和校正钢结构柱子，一般为3－4层为一节，节与节之间用坡口焊连接。
钢柱就位后，先调整标高，再调整位移，最后调整垂直度。
钢柱标高的调整，每安装一节钢柱后，对柱顶进行一次标高实测，当标高误差超过6mm时，需进行调整。
每节柱的测量，只能从地面上定位轴线向上引测。
以防止累计误差。
垂直度测量用两台经纬仪在两个方向施测，垂直偏差应校正到士0．000，在缆风绳或支撑松开状态下保持垂直，才算校正完毕。
在安装柱时，应注意日照、焊接等温度变化引起的热影响对构件的伸缩和弯曲引起的变化，并采取相应措施。
钢结构安装和楼盖钢筋混凝土楼板的施工，应相继进行，两项作业相距不宜超过5层。
钢柱安装的允许偏差见表。
钢柱安装的允许偏差(mm)项目允许偏差图例底层柱柱底轴线对定位3.0轴线偏移柱子定位轴1.0线单节柱的垂直度h/1000,且不应大于10.0高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表的规定整体垂直度和整体平面弯曲的允许偏差（mm）项目允许偏差图例主体结构的整体垂直度（H/2500+10.0），且不应大于50.0主体结构的整体平面弯曲L/1500，且不应大于25.0二、压型金属板施工：1、压型金属板制作（1）压型金属板成型后，其基板不应有裂纹。
钢结构制作和安装施工方案
钢结构制作和安装施工方案一、引言钢结构制作和安装施工是现代建筑和工程领域中常见的一项工作。
钢结构具有重量轻、强度高、耐久性好等优点，因此在大型建筑和桥梁等工程中得到广泛应用。
本文将介绍钢结构制作和安装施工的一般方案，并着重强调各个阶段的重点工作内容和注意事项。
二、钢结构制作方案1.结构设计在制作钢结构之前，需要进行结构设计，确保结构的强度和稳定性。
设计人员应根据工程要求和钢材的力学特性，进行结构计算和优化设计。
设计过程中需要考虑各个构件的连接方式、受力情况以及施工方便程度等因素。
2.材料准备钢结构制作所需的材料主要包括钢板、钢管、角铁等。
在进行制作前，需要对材料进行验收，检查材料的质量和规格是否符合要求。
同时需要对材料进行统一编号和标记，方便施工现场的组织和管理。
3.切割和加工根据结构设计图纸，对钢材进行切割和加工。
切割可以采用火焰切割、电加工或机械切割等方式。
对于一些特殊形状的构件，还需要进行冲孔、弯曲等加工工艺。
4.焊接和拼装在切割和加工完成后，进行焊接和构件的拼装工作。
焊接应采用合格的焊工进行，确保焊缝的质量和强度。
拼装过程中要注意构件之间的连接方式，采用螺栓连接或焊接连接，同时要保证准确的尺寸和位置，以确保结构的精度和稳定性。
5.表面处理完成钢结构的制作后，需要进行表面处理。
常见的处理方式包括喷漆、镀锌和防腐处理等。
这些处理可以提高钢结构的耐久性和抗腐蚀能力，延长其使用寿命。
三、钢结构安装施工方案1.施工前准备在进行钢结构安装施工前，需要做好各项准备工作。
首先要准确地了解施工现场的情况，包括场地平整度、基础条件和周围环境等。
同时需要做好安全措施的规划，确保施工过程中的安全，防患于未然。
2.起吊和安装钢结构的安装一般采用吊装的方式进行。
在起吊前应做好吊装方案的制定，包括吊装设备的选择、安装位置和吊装顺序等。
同时要对起吊点和吊装索具进行检查，确保其稳定性和安全性。
在起吊过程中，需要根据设计要求和实际情况，进行吊装高度和角度的控制。

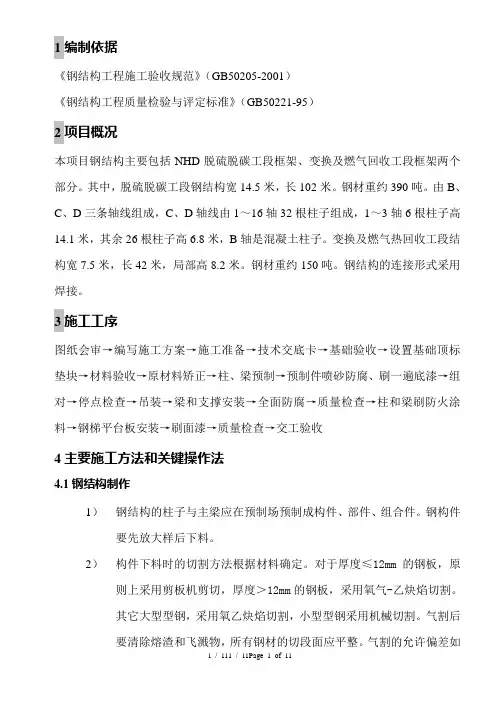

钢结构制作与安装施工方案
1编制依据《钢结构工程施工验收规范》（GB50205-2001）《钢结构工程质量检验与评定标准》（GB50221-95）2项目概况本项目钢结构主要包括NHD脱硫脱碳工段框架、变换及燃气回收工段框架两个部分。
其中，脱硫脱碳工段钢结构宽14.5米，长102米。
钢材重约390吨。
由B、C、D三条轴线组成，C、D轴线由1～16轴32根柱子组成，1～3轴6根柱子高14.1米，其余26根柱子高6.8米，B轴是混凝土柱子。
变换及燃气热回收工段结构宽7.5米，长42米，局部高8.2米。
钢材重约150吨。
钢结构的连接形式采用焊接。
3施工工序图纸会审→编写施工方案→施工准备→技术交底卡→基础验收→设置基础顶标垫块→材料验收→原材料矫正→柱、梁预制→预制件喷砂防腐、刷一遍底漆→组对→停点检查→吊装→梁和支撑安装→全面防腐→质量检查→柱和梁刷防火涂料→钢梯平台板安装→刷面漆→质量检查→交工验收4主要施工方法和关键操作法4.1钢结构制作1）钢结构的柱子与主梁应在预制场预制成构件、部件、组合件。
钢构件要先放大样后下料。
2）构件下料时的切割方法根据材料确定。
对于厚度≤12mm的钢板，原则上采用剪板机剪切，厚度＞12mm的钢板，采用氧气-乙炔焰切割。
其它大型型钢，采用氧乙炔焰切割，小型型钢采用机械切割。
气割后要清除熔渣和飞溅物，所有钢材的切段面应平整。
气割的允许偏差如下表：表1.机械切割的偏差应控制在下表范围内（单位：mm）：表2.3）钢材变形超过允许偏差时，应在划线、下料前进行矫正。
矫正首先采用机械方法，可采用千斤顶等工具辅助矫形。
用机械方法不易矫正时可采用火焰矫正法。
局部突变型，可用火焰加热，用手锤进行矫形。
4）放样所用量具应与号料、检察所用量具统一校对，达到计量标准。
放样所用石笔粉线的划线宽度不应超过1mm，最好用划针，以保证其准确性。
5）放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割等加工余量。
号料时应核对材质及规格。

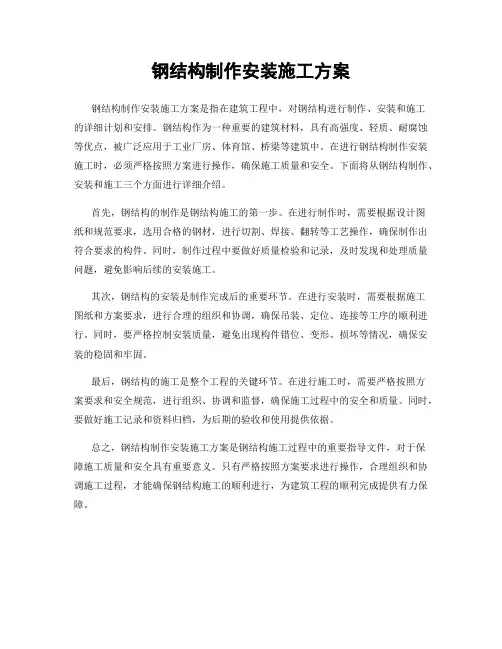

钢结构制作安装施工方案
钢结构制作安装施工方案
钢结构制作安装施工方案是指在建筑工程中，对钢结构进行制作、安装和施工
的详细计划和安排。
钢结构作为一种重要的建筑材料，具有高强度、轻质、耐腐蚀等优点，被广泛应用于工业厂房、体育馆、桥梁等建筑中。
在进行钢结构制作安装施工时，必须严格按照方案进行操作，确保施工质量和安全。
下面将从钢结构制作、安装和施工三个方面进行详细介绍。
首先，钢结构的制作是钢结构施工的第一步。
在进行制作时，需要根据设计图
纸和规范要求，选用合格的钢材，进行切割、焊接、翻转等工艺操作，确保制作出符合要求的构件。
同时，制作过程中要做好质量检验和记录，及时发现和处理质量问题，避免影响后续的安装施工。
其次，钢结构的安装是制作完成后的重要环节。
在进行安装时，需要根据施工
图纸和方案要求，进行合理的组织和协调，确保吊装、定位、连接等工序的顺利进行。
同时，要严格控制安装质量，避免出现构件错位、变形、损坏等情况，确保安装的稳固和牢固。
最后，钢结构的施工是整个工程的关键环节。
在进行施工时，需要严格按照方
案要求和安全规范，进行组织、协调和监督，确保施工过程中的安全和质量。
同时，要做好施工记录和资料归档，为后期的验收和使用提供依据。
总之，钢结构制作安装施工方案是钢结构施工过程中的重要指导文件，对于保
障施工质量和安全具有重要意义。
只有严格按照方案要求进行操作，合理组织和协调施工过程，才能确保钢结构施工的顺利进行，为建筑工程的顺利完成提供有力保障。

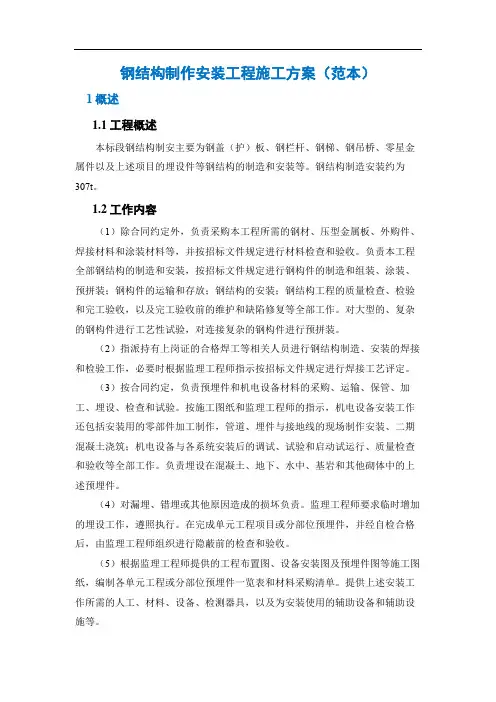

钢结构制作安装施工方案(范本)
钢结构制作安装工程施工方案（范本）1概述1.1工程概述本标段钢结构制安主要为钢盖（护）板、钢栏杆、钢梯、钢吊桥、零星金属件以及上述项目的埋设件等钢结构的制造和安装等。
钢结构制造安装约为307t。
1.2工作内容（1）除合同约定外，负责采购本工程所需的钢材、压型金属板、外购件、焊接材料和涂装材料等，并按招标文件规定进行材料检查和验收。
负责本工程全部钢结构的制造和安装，按招标文件规定进行钢构件的制造和组装、涂装、预拼装；钢构件的运输和存放；钢结构的安装；钢结构工程的质量检查、检验和完工验收，以及完工验收前的维护和缺陷修复等全部工作。
对大型的、复杂的钢构件进行工艺性试验，对连接复杂的钢构件进行预拼装。
（2）指派持有上岗证的合格焊工等相关人员进行钢结构制造、安装的焊接和检验工作，必要时根据监理工程师指示按招标文件规定进行焊接工艺评定。
（3）按合同约定，负责预埋件和机电设备材料的采购、运输、保管、加工、埋设、检查和试验。
按施工图纸和监理工程师的指示，机电设备安装工作还包括安装用的零部件加工制作，管道、埋件与接地线的现场制作安装、二期混凝土浇筑；机电设备与各系统安装后的调试、试验和启动试运行、质量检查和验收等全部工作。
负责埋设在混凝土、地下、水中、基岩和其他砌体中的上述预埋件。
（4）对漏埋、错埋或其他原因造成的损坏负责。
监理工程师要求临时增加的埋设工作，遵照执行。
在完成单元工程项目或分部位预埋件，并经自检合格后，由监理工程师组织进行隐蔽前的检查和验收。
（5）根据监理工程师提供的工程布置图、设备安装图及预埋件图等施工图纸，编制各单元工程或分部位预埋件一览表和材料采购清单。
提供上述安装工作所需的人工、材料、设备、检测器具，以及为安装使用的辅助设备和辅助设施等。
（6）负责机电设备在施工安装期和缺陷责任期内的运转维护、保养和缺陷修复工作。
向业主移交所有相关的完工资料，参加完工验收。
1.3引用标准（1）GB/T3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》。

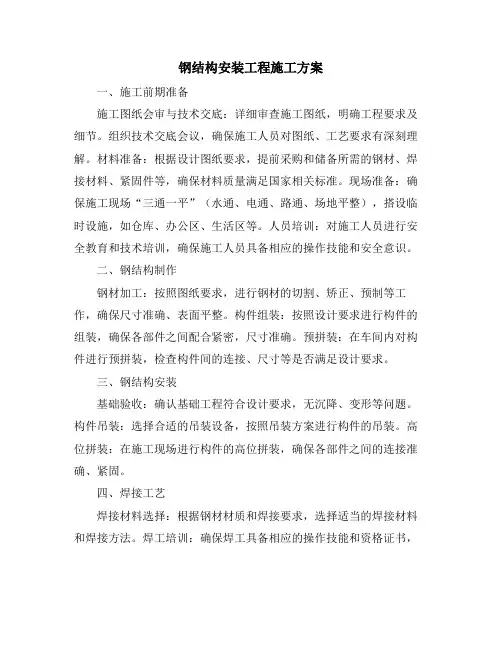

钢结构安装工程施工方案
钢结构安装工程施工方案一、施工前期准备施工图纸会审与技术交底：详细审查施工图纸，明确工程要求及细节。
组织技术交底会议，确保施工人员对图纸、工艺要求有深刻理解。
材料准备：根据设计图纸要求，提前采购和储备所需的钢材、焊接材料、紧固件等，确保材料质量满足国家相关标准。
现场准备：确保施工现场“三通一平”（水通、电通、路通、场地平整），搭设临时设施，如仓库、办公区、生活区等。
人员培训：对施工人员进行安全教育和技术培训，确保施工人员具备相应的操作技能和安全意识。
二、钢结构制作钢材加工：按照图纸要求，进行钢材的切割、矫正、预制等工作，确保尺寸准确、表面平整。
构件组装：按照设计要求进行构件的组装，确保各部件之间配合紧密，尺寸准确。
预拼装：在车间内对构件进行预拼装，检查构件间的连接、尺寸等是否满足设计要求。
三、钢结构安装基础验收：确认基础工程符合设计要求，无沉降、变形等问题。
构件吊装：选择合适的吊装设备，按照吊装方案进行构件的吊装。
高位拼装：在施工现场进行构件的高位拼装，确保各部件之间的连接准确、紧固。
四、焊接工艺焊接材料选择：根据钢材材质和焊接要求，选择适当的焊接材料和焊接方法。
焊工培训：确保焊工具备相应的操作技能和资格证书，焊接前进行试焊，确保焊接质量。
焊接过程控制：焊接过程中，严格控制焊接速度、温度、电流等参数，确保焊缝质量。
五、安全操作规程施工现场应设置明显的安全警示标志，确保施工人员遵守安全规定。
施工人员应佩戴安全防护用品，如安全帽、安全带、防护眼镜等。
高空作业应设置安全网、安全护栏等设施，确保施工人员安全。
施工现场应定期进行安全检查，及时发现和排除安全隐患。
六、质量控制措施建立健全质量管理体系，明确质量目标和责任分工。
对进场材料进行严格检查，确保材料质量满足国家相关标准。
施工过程中，进行定期的质量检查和验收，确保各道工序质量合格。
对不合格品进行标识、隔离和处理，防止不合格品流入下道工序。
七、工程验收与交付工程完成后，组织相关部门进行验收，确保工程质量和安全符合设计要求。
钢结构工程安装施工专项方案
钢结构工程安装施工专项方案1钢结构制作、安装施工技术方案1.1 钢结构制作1.1.1钢结构制作工艺流程1.1.2钢结构制作工艺说明a.施工准备按施工图编制材料采购计划。
并按计划进行采购。
所采购的工程用钢材应具有生产厂质量证明书，并应符合设计、招标要求的质量要求（钢材必须符合GB700-65所规定之机械特性）。
对有疑问的钢材按国家标准《碳素结构钢》的要求进行抽样检查。
对主要工程设备和材料，需征得监理公司及业主书面认可后方可采购。
所购设备和材料必须有合格证，且需经监理公司检验合格签字并由业主签字认可后，方可使用。
当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材负偏差值的1/2。
按施工图所标明的钢结构规模，工作量准备充足的施工人员，工机具等。
由专业技术人员向施工人员作技术交底，说明钢结构制作的工艺要求，质量要求和施工方法。
b.放样、号料、下料。
预制件根据施工图要求进行放样和制作样板并按所放样进行号料。
放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等的加工余量。
放样和样板的允许偏差应符合下表规定号料的允许偏差应符合下表规定按号料时所划切割线、利用等离子切割机、气割、联合冲剪机、剪床等装备进行切割。
气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
气割的允许偏差应符合下表规定机械剪切的零件其钢板厚度不宜大于12mm，剪切面应平整。
机械剪切的允许偏差应符合下表规定。
c.料件校正利用压力机、千斤顶、热校正等装备和工艺方法进行料件的校正。
校正后的钢材表面，不应有明显的凹面或损伤。
划痕深度不得大于0.5mm。
钢材校正后的允许偏差应符合下表要求d.料件加工料件的边缘和端部应利用手砂轮进行处理或刨削处理。
边缘加工的允许偏差应符合下表要求焊缝坡口尺寸应按设计、工艺要求确定。
螺栓孔的加工允许偏差应符合下表要求利用摇臂钻，进行料件钻孔。
e.所制成的料件应按规格、品件进行分类存放。
钢结构施工方案
钢结构施工方案钢结构施工方案(一)钢结构制作与安装施工方法钢结构制作：(一).异型柱的加工制作异型柱是由钢板焊接而成，制作工艺与焊接H型钢大体相同。
异型柱下料采用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身板拼装准确，需制备组装胎膜，组装顺序为：首先以上盖板为基准，然后放出横隔板与侧腹板的装配线，进行U型组立，最后组装下盖组装完成后进行焊接，柱身主体焊接采用埋弧自动焊，加劲板焊接采用电焊机手工焊接，最后一面隔板焊接电渣压力焊接的方法进行，焊接设置引弧板。
异型柱焊接完成后进行调直矫正，后用端头铣床进行端头切割。
异型柱涂装严格按标准除锈、刷油，异型柱制作完成后由专职质检人员进行检验、编号。
箱型柱制作组装是关键，其组装工艺方法如下：1.首先以上盖板作为组装基准，在其组装面上按施工图要求分别放出隔板及侧腹板装配线，并用样冲标志。
2.先组装上盖板与隔板，组装在胎模上进行，装配好后，须施焊完毕方可进行下道工序。
3.腹板装配前须检查腹板的平直度，装配时采用一个方向装配，先定位中部加劲板，后定位腹板。
4.箱体结构整体组装在U型结构全部完成后进行，先将U型结构腹板边缘矫正好，使其不平度〈L/1000 ，然后在下盖板上放出腹板装配定位线，翻转与U型结构组装，采用一个方向装配，定位点焊采用对称施焊法。
5.隔板最后一面焊接采用电渣压力焊接，采用专用设备电渣压力焊焊接。
二).焊接H型钢梁的加工制作工艺过程：1.下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。
②质量检测标准：符合设计要求及国家现行标准的。
③检验方法：检查钢材质量证明书和复试，用钢卷尺、卡尺检查型号、规格。
2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。
②注意预留制作，安装时的焊接收缩余量;切割、刨边和铣加工余量;安装预留尺寸要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蚌埠市天宇家用机床有限公司生产车间（一）钢结构制作及安装方案2007年6月28日编制说明一、工程概况蚌埠市天宇家用机床有限公司生产车间（一）位于蚌埠市工业园全民创业园区，主要为钢结构厂房。
建筑结构的安全等级为二级。
本工程设计使用年限为50年。
二、编制依据1、蚌埠市天宇家用机床有限公司生产车间（一）设计施工图纸；2、砼结构工程施工质量验收规范GB50204—2002；3、有关的强制性条文标准及相关的标准图集；4、施工现场的生产条件和实际生产能力。
三、执行标准和规范GB50205-2002 《钢结构工程施工及验收规范》JGJ81-91 《建筑钢结构焊接技术规程》YBJ216-88 《冷弯薄壁型钢结构技术规范》GB11345-89 《钢焊缝手工超声波探伤和探伤结果级》JGJ82-91 《钢结构高强度螺栓连接设计、施工验收规范》GB50300-2001 《建筑工程施工质量验收统一标准》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果的分级》GB50207-2002 《屋面工程质量验收规范》GB 9286-88 《色漆和清漆漆膜的划格试验》JBJ82-91 《压型金属板设计施工规程》OISG519 《多高层钢结构节点构造图集》第二章钢结构制作及安装方案一、施工前的准备工作⑴施工总体构想根据本工程的施工特点及质量要求，我方拟将采用钢结构构件在内厂进行整体制作加工、然后运至现场安装，从而能有效地保证制造质量运至现场交付业主方。
⑵技术准备①配合业主进行图纸会审，并根据图纸会审记录，组织专业技术人员进行施工图深化，报业主审核无误后，组织施工。
②确定钢结构各节点、构件分段细节，搞好施工详图的审核工作；多方联系符合标书要求的材料生产厂家和材料商，根据施工进度计划编制材料进场计划，提前做好订货工作，尽早开始构件加工的准备工作及各种材料的采购，根据施工图纸和技术交底等技术文件编制各分项工程实施阶段的作业指导书。
③根据ISO9001系列标准要求，编制本工程质量计划书、各工序的作业指导书，与班组进行技术交底工作和各工序作业指导书的熟悉，交底书签字存档。
技术交底主要包括设计意图、施工图要求、构造特点、施工工艺、施工方法、技术安全措施、执行的规范、规程和标准、质量标准和材料要求等。
交底范围覆盖到每一位施工人员。
⑶施工现场准备①制作现场要做到三通一平，以保证施工顺利进行。
施工道路要平整、坚实，以便于材料和半成品的运输、堆放及大型吊车现场作业的需要。
②安装施工现场根据该项工程现场整体拼装、安装的特点，应科学、合理地布置材料区、半成品区、拼装区等。
⑷材料的准备①金属材料：a、钢结构制造所用的金属材料，包括黑色金属材料和有色金属材料，必须符合施工图样规定，其机械性能和化学成分必须符合现行的国家标准或部颁标准，并应具有出厂合格证。
b、不合格材料由质检、器材部门标识后单独码放，并通知供货方，出库退货；合格钢材标识后，码放整齐，备用。
c、凡钢板表面存在的缺陷超过GB3274的有关规定时，不得用于钢结构的制作。
d、材料代用必须设计单位或用户方同意后方可实施。
②焊接材料：a、根据设计提供的焊接要求采购焊材，验收并入库。
首次使用的焊材必须经过焊接工艺试验合格后才允许批量使用。
b、焊条型号或焊丝代号及其焊剂必须符合施工图样规定，当施工图样没有规定时，应按规范要求，选用与母材强度相适应的焊接材料；焊接材料都必须具有产品质量保证书。
c、焊条的贮存与保管遵照JB3223的规定执行。
③防腐材料钢结构的防腐材料应符合本技术条件中的钢构防腐和设计图样的规定，其性能应符合有关规定。
二、钢结构制作方案主要制作工艺（附工艺流程图）⑴原材料矫正：合格原材料在下料前必须进行矫正，并经检验合格后方可使用。
⑵放样、号料①号料前对钢材规格、材质进行检查，并进行标记移植。
②加劲板、连接板采用样板号料，必须号出检查线。
③号料偏差应符合规范要求。
④放样、号料必须预留余量，预留余量按以下计算：气割缝宽度：板厚≤14mm 2.0mm ；考虑焊接收缩余量，板料宽度方向预留余量。
按每条焊缝收缩余量计算如下：贴脚焊缝0.5mm。
⑶下料、切割下料是构件制作的第一道工序，也是至关重要的一道工序，下料质量的好坏直接影响到最终构件的成形质量。
因此，在下料前应首先根据施工图纸尺寸结合构件结构形式以及可能受到的各种因素的影响，制定出科学、合理的下料尺寸表。
①切割机的轨道必须平直，轨道的高低差控制在1mm内。
②直线形板材用自动多直头切割机下料，其余肋板可利用剪板机剪切。
③切割后的板料应检查外形尺寸和切断面质量是否符合有关规范要求，必要时应予以修整或补焊，并打磨光滑。
④为了减少切割受热不匀产生变形，一条切割缝必须一次切割完，不允许中途停止。
⑷焊接、组装①焊接H型钢所有零部件组装前进行接料、焊接、校平，并除去表面铁锈、毛刺和油污等杂物方可进行组装。
②H型截面构件采用H型钢自动组立成型，组装完毕后用对角线卡尺检查尺寸，并每隔400—500mm焊定位焊。
③板组装完毕用对角线卡尺检查尺寸，并每隔400—500mm焊定位焊，最后完成加劲板的三边焊缝。
④上下翼缘、腹板需要按拼接长度方向进行拼接，三者拼接焊缝间距应大于200mm。
拼接采用加引弧焊接，必须在H型钢组装前进行。
⑤根据产品所使用的钢材，合理的选用焊条，具体见下表：⑥根据工艺要求正确选择焊接电流，常用碳素钢及低合金钢焊接电流及弧焊电压选用(手工自动焊见表一，埋弧自动焊见表二)：表一：表二：⑦焊后清理及检查：焊后要彻底清除溶渣及飞溅物，焊缝外观质量要进行自检和专检，焊缝表面应符合以下规定：1、焊缝应有圆滑过渡至母材的几何形状，焊缝尺寸应符合图纸设计要求。
2、焊缝表面不得有裂纹、气孔、弧坑及夹渣等缺陷。
3、焊缝两侧的咬边深度不得大于0.5mm，且两侧咬边总长度不得超过全长焊缝的10%。
4、二级以上焊缝应进行超声波探伤检验，其内部缺陷应符合《钢焊缝手工超声波探伤和探伤结果分级》GB11345和《钢结构工程施工质量验收规范》GB50205的有关规定。
探伤工艺流程为：焊接H型钢采用H型钢校正机进行校正。
⑹制孔①为保证钢构件制孔质量均采用钻床制孔。
②孔位号完后，进行规孔，以便检查孔位的正确。
③制孔过程总孔壁保持与构件表面垂直；制孔完毕后孔周围的毛刺、飞边用砂轮打磨平整。
④所有螺栓孔皆须在工厂制作，严禁现场制孔。
⑤制孔的质量按GB50205—2002标准第五节进行验收。
⑺摩擦面的加工①高强螺栓连接范围内的构件接触面采取喷砂表面处理后并达到业主的要求，不得有油漆及油污。
②需经表面处理的连接板面必须平整，钻孔后磨去毛刺，然后做表面处理，经表面处理后的连接板立即贴单面不干胶带保护。
⑻除锈、涂漆、编号①构件验收合格后，安装高强螺栓的钢板表面用钢丝刷清除浮锈和杂质。
②柱、梁等构件制作完毕，进行抛丸处理，洁度须符合Sa2.5级规定。
完成抛丸处理后，应用无水无油的压缩空气或真空清理去除表面的杂物。
柱、梁构件抛丸6小时以内进行喷漆，涂装红丹底漆二遍。
③油漆厚度符合业主方规定油漆干漆厚度，使用涂漆厚度无损检测仪检查合格。
④涂装完毕后，在构件上用不同颜色的油漆（如白漆）标注构件的编号，轴线标记及长度。
⑼构件制作（厂内）预拼装钢构件制作完后预拼装是确保安装质量的关键，我方将对本工程钢结构进行预拼装，针对拼装过程中出现的变形及偏差进行及时的纠正，确保本工程的质量。
①针对本工程我方拟对主体钢柱、钢梁进行整体拼装②所有的钢构件在拼装前必须在接料、焊接、校平、去除表面铁锈、毛刺等杂物后，且经检验合格后方可进行。
③拼装前，综合考虑钢构安装后实际的轴线、水平度、间距等有关测量数据，进行拼装的相对控制，以利拼装顺利进行，达到设计及设计规范的要求。
④根据拟定的实际吊装方案进行本工程预拼装作业，此种方法能更准确有效的体现出安装过程中可能出现的问题，并及时提出解决方案。
⑤本工程中的连接板、檩托等构件应在预拼装过程中进行焊接。
⑥预拼装过程中的测量：包括拼装体的整体长度、宽度、高度、截面尺寸、安装后实际的轴线、水平度、间距等有关数据是否和设计尺寸相吻合。
⑦构件矫正：a、焊缝收缩引起的构件长度方向的变化：焊缝收缩通常引起构件尺寸变短，这一偏差可在构件制作前通过下料预留的方式予以预先消除。
根据《建筑钢结构焊接规程》（JGJ81—91）中附录六规定即可写出下料的预留量。
b、焊接变形引起的钢构接头处错位：施焊过程中由于构件局部高温，通常引起构件长度、高度、直线度等的变化，特别是容易引起梁、柱的扭曲，造成相应构件处的错位。
构件对接处的错位可通过翼缘板校正机修正。
⑧构件的拆卸拼装桁架认真验收无误后进行拆卸，对需要修正的构件应在修正后放入平台进行二次拼装，检验后方可拆卸，拆卸顺序应该与拼装相反的顺序进行。
⑨拼装记录及其它事项：a、在拼装过程中请业主、监理单位派驻场代表参与拼装施工中的检查、监督、协调。
b、预拼装完成后，在构件出厂前，标有出厂合格证。
附：钢结构制作工程、钢结构焊接、钢结构预拼装工程、钢结构油漆工程质量控制资料。
三、钢结构制作工程质量控制程序四、钢结构焊接质量控制程序五、钢结构预拼装工程质量控制程序六、钢结构油漆工程质量控制程序④按吊装划分区域，将构件进行分类堆放，并堆放于便于吊装的位置。
⑤构件准放应用垫木垫好，垫木的位置应正确，重叠堆放的构件上下垫木要对齐，以免构件变形。
⑥成叠薄板放置时应抬高架空，使下部空气流通。
薄板存放在库棚中时一端应抬高，以防止积水。
板材应加以覆盖，严禁表面裸露在大气中，禁止在材料上行走。
⑦梁堆放重叠层不宜超过3层，其他构件不宜超过4层。
⑧保温材料存放在整洁、干燥、通风良好的地方，用彩条布覆盖避免雨水、露水打湿。
⑶钢结构吊装方案的拟定用一台30T汽车吊进行各部分钢构件的吊装作业，针对主体钢构形式分区分别从两端向中间进行主体钢构件的吊装，最后完成整体钢构的吊装。
①构件总体安装顺序流程为：钢柱的吊装、校正、固定钢梁的安装、校正、固定单构件安装、补漆墙体、梁及屋架安装外墙面屋面安装、收边、落水、门、窗等工程收尾、资料整理、竣工、验收。
②定阶段后可安排人员进行墙面等附属材料的安装。
主要吊装工艺：吊装前的准备工作a.吊装前仔细检查起吊设备、工具、钢丝绳等各种机具的性能是否完好，确保万无一失。
b.框架柱定位轴线的控制，采用建筑物外部设辅助线的方法。
每节柱的定位轴线应从地面控制线引上。
起吊与就位a.检查柱顶面中心轴线及标高。
b.起吊：拼装好的钢架，经绑扎等准备工作后，作一次全面检查，检查无误后，先试吊，再进行起吊，起吊过程不宜过快。
c.就位：就位方法原则上是从上往下落放，当钢架起吊到柱顶标高处时，作水平移动，按事先作好的就位标记，向下落放，落放时应缓慢，落放后吊绳不得松开，等待校正对口。
