通风及空调技术交底(大全)
(完整版)空调技术交底
(完整版)空调技术交底
空调技术交底
介绍
本文档旨在向相关人员交底空调技术，包括其工作原理、安装
要求和维护注意事项。
请仔细阅读并遵守下述内容。
工作原理
空调通过循环往复的制冷循环来调节室内温度。
具体来说，它
从室内吸收热量并将其释放到室外，以达到降温的效果。
空调包括
以下组件：
- 压缩机：负责压缩制冷剂，使其在循环过程中变换状态。
- 冷凝器：将制冷剂释放室外并散热。
- 蒸发器：吸收室内热量并冷却室内空气。
安装要求
为确保空调正常工作且安全可靠，请遵循以下安装要求：
1. 暖通空调设备应由专业技术人员进行安装。
2. 室内空调机组应安装在通风良好的位置，远离热源和易燃物。
3. 应根据空调机组的功率和负荷进行电源供应的设计。
4. 空调机组的管道应有足够的绝热覆盖，以减少能量损失。
维护注意事项
为保持空调的正常运行和延长其使用寿命，请注意以下维护事项：
1. 定期清洁和更换过滤器，以防止灰尘和污垢堵塞空调系统。
2. 检查室外机组是否有异物堵塞，并定期清理。
3. 注意空调冷媒的泄漏情况，如发现泄漏应及时修复并补充冷媒。
4. 定期检查空调系统的电气部分，确保电气连接正常并没有松动。
以上就是空调技术交底的内容要点，希望大家能根据这些内容
进行空调的正确使用和维护。
如有任何疑问，请咨询专业技术人员。
通风与空调工程技术交底(完整版)
技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5技术交底记录技术交底记录技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5分项工程名称非金属风管制作及安装施工单位晨乌建筑工程有限公司交底内容:图3.3a—管壁厚，b—法兰厚玻璃钢风管和配件壁厚及法表规格表3.3矩形风管大边尺寸（mm）管壁厚度δ（mm）法兰规格a×b（mm）＜500 2.5～3 40×10501～1000 3～3.5 50×121001～1500 4～4.5 50×11501～2000 5 50×153.4法兰孔径：风管大边长＜1250mm孔径为9mm风管大边长＞1250mm孔径为11mm法兰孔距控制在110～130mm之内。
3.5法半与风管应成一体与壁面要垂直，与管轴线成直角。
3.6风管边宽大于2m（含2m）以上，单节长度不超过2m，中间增一道加强筋，加强筋材料可用50mm ×5mm扁钢。
3.7所有支管一律在现场开口，三通口不得开在加强筋位置上。
3.8安装工艺：交底单位接收单位交底人接收人技术交底记录2019年10月15日施管表5 工程名称H地块安装工程分部工程通风与空调工程交底内容:3.8.1玻璃钢风管连接采用镀锌螺栓，螺栓与法兰接触处采用镀锌垫圈以增加其接触面。
3.8.2法兰中间垫料采用φ6～8石棉绳，若设计同意也可采用8501胶条垫料规格为12×3。
垫料形式如图3.8.2。
图3.8.23.8.3支吊托架形式及间距按下列准执行：风管大边≤1000mm间距＜3m（不超过）风管大边＞1000mm间距＜2.5m（不超过）3.8.4因玻璃钢风管是固化成型且质量易受外界影响而变形，故支托架规格要比法兰高一档（见表3.8.4）以加大受力接触面。
支托架规格（mm）表3.8.4风管大边长托盘吊杆＜500 L40×4 φ8501～100 L50×4 φ101001～2000 L50×5 φ10＞2000 ［50×4.5 φ123.8.5风管大边大于2000mm，托盘采用5#槽钢为加大受力接触面。
通风空调工程技术交底
通风空调工程技术交底一、概述通风空调工程技术交底是指在工程施工过程中，由施工方向工程参预人员进行技术交底，明确工程的设计要求、施工方法、质量标准以及安全注意事项等。
本文将详细介绍通风空调工程技术交底的内容和要求。
二、技术交底内容1. 工程设计要求：交底人员应详细介绍通风空调工程的设计要求，包括空气处理设备的选型、管道布置、风口位置等。
同时，还应说明设计图纸的具体内容，以及与其他工程的协调要求。
2. 施工方法：交底人员应详细介绍通风空调工程的施工方法，包括设备安装、管道连接、风口安装等。
同时，还应说明施工过程中需要注意的事项，如安全操作规范、施工顺序等。
3. 质量标准：交底人员应明确通风空调工程的质量标准，包括设备的品牌、型号要求，材料的选用标准，工艺的合格要求等。
同时，还应介绍工程验收的标准和程序。
4. 安全注意事项：交底人员应重点强调通风空调工程施工过程中的安全注意事项，包括安全防护要求、施工现场的安全管理、设备操作的安全措施等。
同时，还应指导施工人员正确使用个人防护装备。
5. 工期要求：交底人员应明确通风空调工程的工期要求，包括各施工阶段的时间安排，工程进度的控制要求等。
同时，还应说明工期延误的风险和影响。
三、技术交底要求1. 交底人员应具备相关的专业知识和经验，能够准确理解和传达工程设计要求、施工方法、质量标准和安全注意事项等内容。
2. 交底人员应准备充分，对于要交底的内容进行详细的准备和整理，确保交底的准确性和完整性。
3. 交底过程中应采用清晰明了的语言，避免使用专业术语或者难以理解的词汇。
可以借助图纸、示意图等辅助工具进行说明。
4. 交底人员应耐心倾听施工人员的问题和疑虑，并及时解答和解决。
5. 交底结束后，应进行总结和复盘，记录施工人员的问题和反馈意见，及时进行整改和改进。
四、技术交底的重要性通风空调工程技术交底对于工程的顺利进行和质量的保证具有重要意义。
1. 保证工程质量：通过技术交底，可以确保施工人员准确理解和遵守工程的设计要求和质量标准，避免施工过程中的错误和失误。
通风空调工程技术交底
通风空调工程技术交底一、项目概述通风空调工程是指在建造物内安装、调试和维护通风和空调系统的过程。
本文将详细介绍通风空调工程的技术要求和操作流程，以确保工程的顺利进行和质量的保证。
二、技术要求1. 设计要求：通风空调系统的设计应符合国家相关标准和规范，包括但不限于《建造通风与空气调节设计规范》、《建造给水排水设计规范》等。
设计应充分考虑建造物的使用功能、人员密度、环境要求等因素，确保系统的运行效果和舒适度。
2. 施工要求：（1）材料选择：施工过程中应使用符合国家标准的通风空调设备和材料，确保其质量和安全性能。
（2）施工流程：按照设计要求，先进行设备安装，包括通风机、空调机组、风管等的安装和连接。
然后进行系统调试，确保系统正常运行。
最后进行维护和保养工作，定期检查设备和清洁风管，确保系统的长期稳定运行。
（3）施工安全：施工过程中应遵守相关安全规定，确保施工人员的人身安全和设备的安全性能。
3. 质量控制：（1）材料检验：在施工前，应对通风空调设备和材料进行检验，确保其质量符合设计要求。
（2）施工质量检查：施工过程中应定期进行质量检查，包括设备安装质量、系统调试结果和维护保养工作等，确保工程质量符合设计要求。
（3）验收标准：工程竣工后，应进行验收，验收标准包括系统运行效果、舒适度、噪音水平等，确保工程质量符合设计要求。
三、操作流程1. 设备安装：（1）准备工作：清理施工现场，确保安全和整洁。
检查设备和材料的质量，确认无损坏和缺陷。
（2）安装通风机：根据设计要求，将通风机安装在预定位置，并进行固定和连接。
（3）安装空调机组：根据设计要求，将空调机组安装在预定位置，并进行固定和连接。
（4）安装风管：根据设计要求，将风管安装在预定位置，并进行连接和密封。
2. 系统调试：（1）电气接线：根据设备的电气图纸，进行电气接线，确保设备能正常供电。
（2）系统调试：按照设备厂家提供的操作手册，对通风空调系统进行调试，包括启动设备、调整风速和温度等参数，确保系统正常运行。
通风空调工程技术交底
通风空调工程技术交底一、工程概述本工程旨在为某办公楼提供舒适的室内环境，包括通风和空调系统的设计、安装和调试。
该办公楼共有10层，总建筑面积为5000平方米。
二、系统设计1. 通风系统设计通风系统采用新风和排风相结合的方式，以保持室内空气的新鲜和循环。
设计新风量为每小时10000立方米，排风量为每小时8000立方米。
新风进入室内后，通过过滤器进行初步净化，然后通过送风管道分布到各个房间。
排风则通过排风口排出室外。
2. 空调系统设计空调系统采用中央空调系统，包括冷却水系统和送风系统。
冷却水系统由冷却机组、冷却水管道和冷却塔组成。
冷却机组通过循环冷却水来降低室内温度。
送风系统由风机、送风管道和风口组成，将冷却后的空气送入各个房间。
三、设备安装1. 通风设备安装安装新风机组和排风机组于建筑物顶层机房，确保其能够正常运行并与送风管道和排风管道连接。
安装过滤器于新风进风口和排风口处，以确保室内空气的质量。
2. 空调设备安装安装冷却机组于机房内，确保其与冷却水管道和冷却塔连接。
安装风机于各楼层的风机间，确保其与送风管道和风口连接。
四、系统调试1. 通风系统调试启动新风机组和排风机组，检查其运行状态和风量是否符合设计要求。
通过调整风量调节阀和风口的开度，确保各个房间的通风效果均匀。
2. 空调系统调试启动冷却机组和风机，检查其运行状态和温度调节是否正常。
通过调整冷却水流量和风量调节阀，确保各个房间的温度和湿度达到设计要求。
五、安全注意事项1. 设备安装过程中，必须按照相关安全规范操作，确保安装人员的人身安全。
2. 在调试过程中，必须注意电气设备的接地和绝缘，以防止触电事故的发生。
3. 在运行过程中，定期检查设备的运行状态，及时清洁和更换过滤器，以保证系统的正常运行和室内空气的质量。
六、工程验收1. 完成设备安装和调试后，进行系统验收。
验收内容包括设备运行状态、温度和湿度控制效果、风量和风速等参数是否符合设计要求。

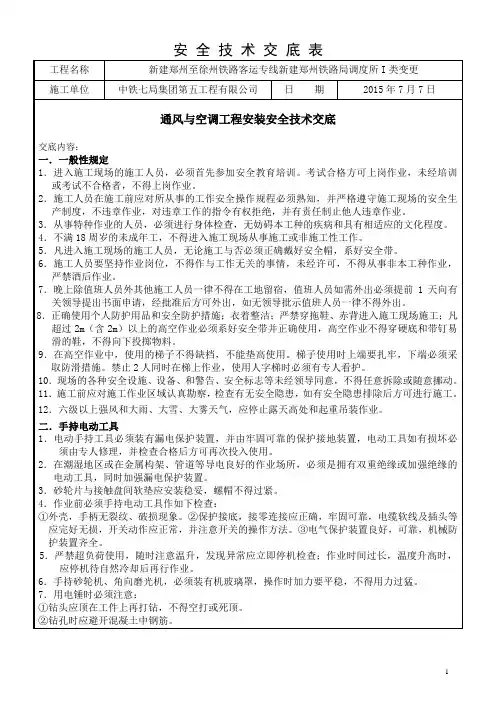

(完整版)通风与空调工程安装安全技术交底
4．作业前必须手持电动工具作如下检查：
1外壳，手柄无裂纹、破损现象。②保护接底，接零连接应正确，牢固可靠，电缆软线及插头等应完好无损，开关动作应正常，并注意开关的操作方法。③电气保护装置良好，可靠，机械防护装置齐全。
5．严禁超负荷使用，随时注意温升，发现异常应立即停机检查；作业时间过长，温度升高时，应停机待自然冷却后再行作业。
7．晚上除值班人员外其他施工人员一律不得在工地留宿，值班人员如需外出必须提前1天向有关领导提出书面申请，经批准后方可外出，如无领导批示值班人员一律不得外出。
8．正确使用个人防护用品和安全防护措施；衣着整洁；严禁穿拖鞋、赤背进入施工现场施工；凡超过2m（含2m）以上的高空作业必须系好安全带并正确使用，高空作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。
5．管道安装前，先检查支、吊、托架的固定是否牢固，有无脱落危险。
6．管道吊运时下面严禁站人，起运前要绑扎牢固，并有防滑处理。管道放在支架后要及时固定。
7.各类油漆和其他易燃,有毒材料,必须存放在专用库房内,不得与其他材料混放。会发性油料应装入密闭容器内，妥善保管。
8.使用稀料调配油料时，戴好防护用品，严禁吸烟。
7．风机盘管安装必须两人以上操作，并注意成品保护。
五．管道安装
1．管道运输时要互相协作，统一指挥，并把运输通道清理干净。
2．洞口有管道安装，一定要把下方的洞口盖好，防止掉物伤人，或焊渣飞溅引起火灾。
3．用电锤打眼时，要双手握紧，注意力集中。
4．用套丝机套丝时严禁带手套操作，不能用力过猛，并且操作时带好防护眼镜，防止铁削溅入眼睛。
12．六级以上强风和大雨、大雪、大雾天气，应停止露天高处和起重吊装作业。
技术交底大全(风管系统)
技术交底记录表技术交底记录（附页）一、交底围适用于风管系统二、质量要求1、主控项目（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。
风管与防护套管之间采用不燃柔性材料封堵密。
（2）风管安装必须符合下列规定：1）风管禁其他管线穿越；2）室外立管的固定拉索禁拉在避雷针或避雷网上。
（3）风管部件安装必须符合下列规定：1）风管部件及操作机构安装应便于操作；2）斜插板风阀安装时，阀板应顺气流向插入；水平安装时，阀板应向上开启。
3）止回风阀、定风量阀的安装向应正确。
4）防火阀、排烟阀（口）的安装位置、向应正确。
位于防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。
5）风口的安装位置安装应符合设计要求，风口或结构风口与风管的连接应密牢固，不应存在可察觉的漏风点或部位，风口与装饰面贴合应紧密。
6）风管系统安装完毕后，应按系统类别要求进行施工质量外观检验。
合格后，应进行风管系统的密性检验，漏风应符合设计要求和规要求。
2、一般项目（1）风管的安装应符合下列规定：1）风管安装前，应清除、外杂物，并做好清洁和保护工作；2）风管安装的位置、标高、走向，应符合设计要求。
现场风管接口的配置应合理，不得缩小其技术交底记录（附页）1)支架的悬臂、吊架的吊铁采用角钢或槽钢制成，斜撑的材料为角钢，吊杆采用圆钢，扁铁用来制作抱箍。
2)钢材切断和打，不应使用氧气—乙炔切割，支架的焊缝必须饱满。
3)吊杆圆钢应根据风管安装标高适当截取，两端套丝不宜过长。
4)支吊架制作完毕后，应进行除锈和刷防锈漆。
（2）吊点的设置：用膨胀螺栓法：特点是施工灵活、准确、快速。
如图所示3、风管排列安装1、法兰连接：1)为保证法兰接口密性，法兰之间应有垫料。
本工程采用硅铂钛金布。
2）硅铂钛金布使用法：①将风管法兰表面的异物和积水清理掉，并擦干净。
②法兰垫料不能挤入或凸入管，否则会增大流动阻力，增加管积尘。
如图2所示。
通风及空调技术交底(大全)
通风空调工程施工方案一、主要分项工程施工方法：（一）、风管系统制作安装1、镀锌钢板法兰连接风管的制作安装工艺流程：下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求：(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。
采用镀锌镙栓和螺母连接。
(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。
(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。
(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。
风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。
其加固要符合工程质量验收规范的要求。
(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。
风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。
(7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。
管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。
(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。
(9)风管与法兰采用铆接连接，铆接要牢固，没有脱铆和漏铆情况；翻边平整、紧贴法兰，宽度一致，且不小于6mm；咬缝与四角处不应有开裂与孔洞。
(10)风管安装的位置、标高、走向应符合设计图纸要求，不得随意更改其有效截面积。
(11)在风管需要穿过封闭的防火、防爆的墙体或楼板时，要设预埋管或防护套管，钢板厚度不小于1.6mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风空调工程施工方案一、主要分项工程施工方法：（一）、风管系统制作安装1、镀锌钢板法兰连接风管的制作安装工艺流程：下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求：(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。
采用镀锌镙栓和螺母连接。
(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。
(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。
(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。
风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。
其加固要符合工程质量验收规范的要求。
(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。
风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。
(7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。
管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。
(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。
(9)风管与法兰采用铆接连接，铆接要牢固，没有脱铆和漏铆情况；翻边平整、紧贴法兰，宽度一致，且不小于6mm；咬缝与四角处不应有开裂与孔洞。
(10)风管安装的位置、标高、走向应符合设计图纸要求，不得随意更改其有效截面积。
(11)在风管需要穿过封闭的防火、防爆的墙体或楼板时，要设预埋管或防护套管，钢板厚度不小于1.6mm。
风管与防护套管之间，用不燃且对人体无危害的柔性材料封堵。
(12)风管安装时管内严禁其他管线穿越，风管安装前，要清除内外杂物，并作好清洁和保护。
(13)连接法兰的螺栓均匀拧紧，螺母在同一侧。
风管接口的连接严密、牢固，法兰垫片不得凸入管内和法兰外。
(14)管道与设备连接的柔性短管的安装，松紧适度，无明显扭曲。
(15)风管的连接应平直、不扭曲。
明装风管的水平度允许偏差为3/1000，总偏差不应大于20mm；明装风管的垂直度允许偏差为2/1000，总偏差不应大于20mm。
(16)风管支吊架安装，水平风管安装，长边小于等于400mm，间距小于4mm；大于400mm，间距小于3mm；垂直风管安装，间距小于4mm，单根直管至少有2个固定点。
(17)金属支吊托架应除锈后刷樟丹漆两变，调和漆一遍。
2、风管的强度和严密性试验工艺流程：风管制作→风管组装→风管漏风试验技术要求：(1)风管系统安装完成后，必须进行严密性检验。
(2)风管的强度应能满足在1.5倍工作压力下接缝处无开裂。
(3)送风、排风系统管道均为低压管道，低压系统风管的严密性检验采用抽检。
抽检率为5%，且不少于1个系统。
采用漏光法检测，检测不合格时，按5%的抽检率做漏风测试。
(4)加压送风系统、排烟系统按高压系统风管要求进行，全部系统均进行漏风量测试。
(5)在进行风管系统漏风测试时采用风管风漏风测试仪。
在进行风管强度和漏风测试时，项目部要编制单独的测试方案，按照说明书的要求进行操作。
3、风系统部件安装工艺流程：确定位置→测量标高→制作吊架→设置吊点→安装吊架→法兰对接→找平找正→检验技术要求：(1)各类部件的安装应按照设计施工图纸要求进行，数量、位置、规格、型号、参数、尺寸等要符合设计要求。
(2)安装的阀体、消音器、罩体、风口等部件应检查调节装置是否灵活，消音片、油漆层有无损伤。
(3)各类风阀安装在便于操作及检修的部位，安装后的手动或电动操作装置应灵活、可靠，阀板关闭应保持严密。
(4)防火阀、排烟阀、排烟口的安装方向正确，防火分区隔墙两侧的防火阀，距墙表面距离不大于200mm。
防火阀大边长大于等于630mm 时，宜设单独的支吊架。
(5)排烟阀、排烟口及手控装置（包括预埋套管）的位置应符合设计要求。
预埋套管不得有死弯及瘪陷。
(6)消音器安装必须牢固，位置、标高和走向应符合设计和施工规范要求，方向正确，操作方便，需单独设置支架。
(7)风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面应平整不变形，调节应灵活、可靠。
(8)楼梯间加压送风口及走廊排烟口安装应与土建配合好。
(9)支吊托架不得安装在风口、阀门、检查孔等处，以免防碍操作，吊架不得直接吊在法兰上。
(10)柔性短管的安装，应松紧适度，无明显扭曲。
（二）空调水系统安装1、空调水系统管道安装工艺流程：安装准备→预制加工→卡架制安→立管安装→干管安装→支管安装技术要求：(1)管道安装前应认真熟悉图纸，根据施工方案和技术交底的具体措施做好准备工作，核对各种管道和坐标、标高是否有交叉，管道所排列的空间是否合理，有问题及时与设计等有关人员研究解决。
(2)空调冷冻水和冷却水和热水管道采用无缝钢管焊接；冷热水管DN≤32时采用镀锌钢管，40＜DN≤150时采用焊接钢管，DN≤150时采用无缝钢管；凝水管采用镀锌钢管。
(3)冷冻水、凝水管道与支架间应垫40mm厚浸沥青油的垫木，可在横担上打孔，用螺丝将垫木固定在横担上，避免松脱。
(4)水管路系统中的最低点处应配的泄水管并配备相同直径的闸阀，系统的最高点设自动排气阀，排气口接管至附近的地漏或凝水管。
(5)管道上DN≤50mm的阀门为截止阀，DN≤50为铜芯闸阀，DN≤80为手柄传动对夹蝶阀型蝶阀，DN≤150为蜗轮传动对夹蝶阀。
(6)管道的支、托、吊架必须置于保温层的外部，在穿过支、托、吊架处应镶以浸过沥青的垫木。
固定在建筑结构上的管道支吊架，吊卡、横担应保持方向一致。
(7)管道穿越墙体或楼板处应设钢制套管，管道接口不得设在套管内，钢制套管应与墙体饰面或楼板底部齐平，上部高出楼层地面50mm，管道与墙壁之间应有50mm的间隙，不得将套管作为管路支撑。
(8)冷水管道穿过墙体和楼板时保温层不能间断，穿过防火墙时加固定支架并采用玻璃棉封堵洞口。
(9)阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
(10)无缝钢管的焊接管道焊接材料的品种、规格、性能应符合设计要求，管道对接焊口的组对和坡口形式等应符合施工质量验收规范的要求。
管道焊缝表面应清理干净，并进行外观质量检查，焊缝外观质量不得低于现行国家标准《现场设备、工业管道焊接工程施工及验收规范》（GB50236）中相关规定的要求。
(11空调水管道坡度，符合设计文件的规定，冷热水管道坡度为2‰，冷凝水管道坡度为≥1％(12)管道的支吊架形式、位置、间距、标高应符合要求。
支吊架的安装应平整牢固，与管道紧密接触。
管道与设备连接处，应设独立支吊架。
(13)机房内水管道的总、干管的支吊架，应采用承重防晃支吊架；与设备连接的管道管架要有减振措施。
当水平支管的管架采用单杆吊架时，在管道起始点、阀门、三通、弯头及长度每隔15m设置承重防晃支吊架。
(16)竖井内的立管，每隔2-3层设导向支架，在建筑物结构负重允许的情况下，水平安装管道支、吊架的间距应符合规范的要求。
(17)管道支吊架的焊接由合格的持证焊工施焊，不得有漏焊、欠焊或焊接裂纹等缺陷。
支架与管道焊接时，管道侧的咬边量，应小于0.1管壁厚。
(18)管道系统的除污器安装方向正确，便于清污，与管道连接牢固、严密，安装位置便于过滤网的拆装和清洗。
过滤网的的材质、规格和包扎方法要符合要求。
2、各类阀门安装(1)阀门、部件的规格型号、公称压力应符合设计要求，热水系统的阀门应符合温度要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密等。
阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
(2)阀门的安装应位置、方向正确。
阀门应在强度和严密性试验合格后进行安装。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个，对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
(3)阀门的允许偏差应符合《通风与空调工程施工质量验收规范》的要求，成排阀门在同一平面上安装高度一致，中心线允许偏差不超过3mm。
(4)热水系统温度控制器及阀门应安装在便于观察和维护的位置。
(5)阀门安装法兰连接法兰盘应相互配套，法兰螺栓直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2，且长度基本一致。
(6)阀门法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜，不得安装双垫或偏垫。
3、空调水管道压力试验、保温工艺流程：管道试压→管道冲洗→防腐和保温技术要求：(1)管道系统安装完毕，外观检查合格后，应按设计或施工规范的要求进行水压试验。
水系统管道压力试验主要分为：各层分层、分区、分系统试压；立管试压；全楼系统试压。
(2)低区的试验压力为工作压力的1.5倍，高区的试验压力为工作压力加0.5Mpa，在试验压力下，稳压10min，压力降小于等于0.02MPa，外观检查无渗漏为合格。
(3)阀门水压试验，对于地下各层和机房内的全部阀门，要逐个进行强度和严密性试验，压力试验合格后方可安装。
其他阀门可不单独进行试验，可与管道试压中进行检验。
(4)阀门强度试验压力为1.6Mpa，试压持续时间不少于5min，阀门的壳体、填料无渗漏。
严密性试验压力为1.0 Mpa，试验压力再试验持续时间内保持不变，以阀瓣密封面无渗漏为合格。
(5)空调系统集分水器要有出厂的强度严密性试验报告，压力容器的试验报告。
(6)空调系统凝水管道要做通水和满水试验，以水流畅通和不渗不漏为合格。
(7)管道安装完毕后，试压合格后应对系统进行反复冲洗，直至水色不浑浊为合格。
在冲洗之前，应先除去过滤网，待冲洗结束后再安装。
管路系统冲洗时，水流不得经过所有设备。
(8)空调水管及冷凝水管保温采用W38贴面离心玻璃棉管壳，厚度为50mm。
其中低区空调冷冻水采用黑色闭孔橡塑保温材料，要求保温材料抗老化性为150h不变形，氧指数为36，燃烧性能为B1级，采用专用胶水黏结。
4、空调凝水管道压力试验、保温工艺流程：管道试压→管道冲洗→防腐和保温技术要求：(1)管道系统安装完毕，外观检查合格后，应按设计或施工规范的要求进行水压试验。
压力试验主要分为：各层分层、分系统试压；立管试压；全楼系统试压。
(2)分层、分系统试压，试验压力为1.0Mpa，在试验压力的情况下，稳压10min，压力不得下降，外观检查无渗漏为合格。
(3)立管试压，试验压力为1.6Mpa，在试验压力的情况下，稳压10min，压力不得大于0.02 Mpa，再将系统降至工作压力，外观检查无渗漏为合格。
