焊接顺序优化(OK)
焊接工艺参数的优化和质量控制
焊接工艺参数的优化和质量控制在现代制造业中，焊接技术一直是非常重要的工艺之一，它在制造各种金属制品时具有关键作用，被应用于建筑、汽车、航空航天、电子仪器等领域。
但是，焊接本身却是一个高度复杂的过程，因为涉及到多种物理学、化学和机械学的原理。
要保证焊接的质量和稳定性，需要非常精确的焊接工艺参数的优化和质量控制。
1. 焊接工艺参数的优化焊接过程中，其稳定性和成形性取决于多种因素，例如电流、电压、焊接速度、焊接角度、保护气体、电极间距等等。
不同工件的焊接，对这些参数的需求也不同。
因此，对于不同的焊接工件，需要针对性地调整焊接工艺参数，以达到最佳的焊接效果。
（1）电流和电压的控制在焊接中，电流和电压是最重要的两个参数，能直接影响到焊接的质量。
当电流过小时，会导致焊缝的强度不足；当电流过大时，焊缝会过度热化并出现缺口，影响焊接的质量。
因此，在选择电流时，需要根据工件大小和焊接深度，进行合理的调整。
在电压方面，可通过调整电弧长度和火花数量进行协调。
当电弧长度过小时，会导致电极受损，焊接缺陷等问题；当电弧长度过大时，会导致焊接区域过度热化，而无法控制焊缝的形态。
（2）焊接速度和角度的控制在焊接过程中，焊接速度和焊接角度也是影响焊接质量的重要因素之一。
焊接速度过快或角度变化过大，容易导致焊缝过轻或不合适。
反之，焊接速度过慢或角度变化过小，会导致熔池过度热化以及熔渣不易排出等问题。
因此，在进行焊接时，需要参考焊接手册并根据实际情况进行调整，以达到最佳的焊接效果。
2. 焊接质量控制焊接质量的控制可以从以下几个方面进行：（1）焊接人员的素质和操作技术在焊接工艺中，焊接人员是决定焊接质量和稳定性的关键因素之一。
焊接人员应有一定的技术素质和良好的工作态度，熟练掌握焊接技术，具备良好的焊接经验，才能确保焊接的质量和稳定性。
（2）焊接材料的质量焊接材料的质量也极具影响力。
焊接材料通常由焊芯、气体、溶剂等组成。
如果这些材料的质量不够好，就会对焊接质量产生不利影响。
焊接顺序与焊接变形
单条焊缝板列焊接顺序
结构件焊接顺序原则
总原则：先内后外，先横（立）后纵（平）。 ◆ 先焊上下盖板内的焊缝，后焊裸露在表面的焊缝； ◆ 垂直焊缝与水平焊缝相交时，先焊垂直焊缝； ◆ 平行焊缝同时同方向焊接，尽量采用对称焊接，焊缝分布不 对称时先焊焊缝较少的一侧； ◆ 长焊缝采取从中间向两端分段退焊（大于800mm）； ◆ 多层焊时，各层之间的焊缝方向应相反，其接头应相互错开。 ◆ 对接焊缝先焊平对接焊缝，后焊横对接焊缝，最后焊立对接 焊缝。有坡口的焊缝先焊，无坡口饿焊缝后焊； ◆ 角接焊缝的焊接顺序为：先焊立角焊缝，后焊平角焊缝。仰 角焊缝最好能够翻转变成平角焊缝。
焊接顺序实例
焊接顺序实例
焊接培训中焊接过程控制与参数优化的实操
焊接培训中焊接过程控制与参数优化的实操焊接是一项常见而重要的工艺，广泛应用于制造业各个领域。
在焊接培训中，掌握焊接过程控制与参数优化的实操技巧是非常关键的。
本文将重点介绍焊接过程中的控制要点和参数优化的实操方法。
一、焊接过程控制要点焊接过程的控制涉及到多个方面，包括设备控制、焊接材料选择和熔化极微环境控制等。
以下将分别进行介绍。
1. 设备控制焊接设备的控制是保证焊接过程稳定性和质量的基础。
在焊接培训中，学员应熟悉焊接设备的工作原理、操作流程和参数设定方法。
根据具体工件和焊接材料的要求，合理设定电流、电压和焊接速度等参数，确保焊缝形成良好，并减少缺陷的产生。
2. 焊接材料选择焊接材料的选择与焊接过程的稳定性及焊缝质量密切相关。
在焊接培训中，学员应学习不同焊接材料的特性和适用范围，根据具体焊接要求选择合适的焊接材料。
例如，在高温环境下进行焊接时，应选用能够承受高温的耐热材料，以确保焊接质量和工件的使用寿命。
3. 熔化极微环境控制焊接过程中，焊接材料和工件受热后会发生熔化，形成熔池并与周围环境发生相互作用。
为了保证焊接质量，需要控制熔化极的微环境。
在焊接培训中，学员应学习如何控制熔化极微环境，包括气体保护、熔池控制和焊接位置等。
二、参数优化的实操方法参数优化是提高焊接质量和效率的重要手段。
以下将介绍一些常用的参数优化的实操方法。
1. 优化焊接电流和电压焊接电流和电压是决定焊接质量和效率的重要参数。
在焊接培训中，学员应学习如何通过调整电流和电压来优化焊接效果。
一般而言，增大焊接电流和电压可以提高焊接速度和熔池的活动性，但过大的电流和电压会造成焊接缺陷和变形。
因此，学员需要通过实操来掌握合理的焊接电流和电压范围。
2. 优化焊接速度焊接速度是影响焊接质量的重要参数之一。
在焊接培训中，学员应学习如何通过调整焊接速度来优化焊接效果。
一般而言，提高焊接速度可以减少熔池的活动时间，降低焊接缺陷的产生。
然而，过快的焊接速度也会导致焊缝不完全熔合和气孔的产生。

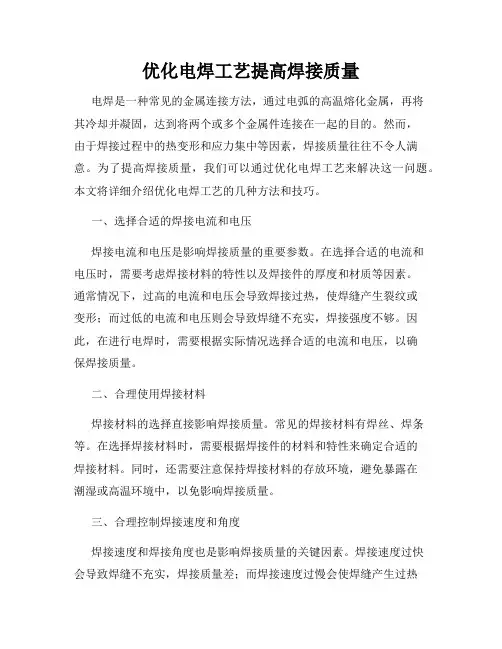

优化电焊工艺提高焊接质量
优化电焊工艺提高焊接质量电焊是一种常见的金属连接方法，通过电弧的高温熔化金属，再将其冷却并凝固，达到将两个或多个金属件连接在一起的目的。
然而，由于焊接过程中的热变形和应力集中等因素，焊接质量往往不令人满意。
为了提高焊接质量，我们可以通过优化电焊工艺来解决这一问题。
本文将详细介绍优化电焊工艺的几种方法和技巧。
一、选择合适的焊接电流和电压焊接电流和电压是影响焊接质量的重要参数。
在选择合适的电流和电压时，需要考虑焊接材料的特性以及焊接件的厚度和材质等因素。
通常情况下，过高的电流和电压会导致焊接过热，使焊缝产生裂纹或变形；而过低的电流和电压则会导致焊缝不充实，焊接强度不够。
因此，在进行电焊时，需要根据实际情况选择合适的电流和电压，以确保焊接质量。
二、合理使用焊接材料焊接材料的选择直接影响焊接质量。
常见的焊接材料有焊丝、焊条等。
在选择焊接材料时，需要根据焊接件的材料和特性来确定合适的焊接材料。
同时，还需要注意保持焊接材料的存放环境，避免暴露在潮湿或高温环境中，以免影响焊接质量。
三、合理控制焊接速度和角度焊接速度和焊接角度也是影响焊接质量的关键因素。
焊接速度过快会导致焊缝不充实，焊接质量差；而焊接速度过慢会使焊缝产生过热现象，同样会影响焊接质量。
此外，在进行电焊时，需要注意焊接角度的选择，尽量选择适合焊接材料和焊接件的角度，以确保焊接质量。
四、合理控制焊接时间和冷却时间焊接时间和冷却时间也会对焊接质量产生影响。
焊接时间过长会导致焊接过热，从而产生焊缝裂纹；而冷却时间不足则可能使焊缝没有充分凝固，影响焊接质量。
因此，在进行电焊时，需要控制好焊接时间和冷却时间，以保证焊接质量。
五、注意焊接环境和安全措施在进行电焊作业时，还需要注意焊接环境和相关的安全措施。
首先，焊接环境应该保持通风良好，以免产生有害气体。
其次，操作人员应该穿戴好焊接服装和个人防护装备，避免意外伤害。
最后，焊接设备和工作区域应该经过合理的维护，以确保焊接工作的安全进行。
焊接工艺参数优化及焊接缺陷分析
焊接工艺参数优化及焊接缺陷分析随着现代工业的发展，焊接技术越来越受到重视。
作为一种连接材料的方法，焊接具有无需使用额外连接材料、连接强度高等特点，但同时也存在着焊接缺陷的问题。
为了解决这些缺陷问题，且提高焊接的质量和效率，焊接工艺参数的优化尤为重要。
首先，焊接工艺参数的选择对焊接质量和效率具有重要的影响。
在焊接过程中，工艺参数主要包括电流、电压、送丝速度、焊接速度等因素。
根据焊接的特点，确定合适的焊接工艺参数是提高焊接质量和效率的关键。
在实际工作中，焊接工艺参数的选择需要根据不同的焊接材料、厚度及结构进行多次试验来确定最佳参数。
因此，在进行焊接前应进行充分的试验和参数优化。
其次，焊接缺陷的分析和处理也是关键。
焊接缺陷主要包括焊接裂纹、夹杂、气孔、未熔合等问题。
这些缺陷不仅会影响焊接的质量，而且也可能对工件的性能产生负面影响。
因此，在焊接过程中，需要对焊接缺陷进行及时的分析和处理。
一般而言，焊接缺陷的处理主要包括重新焊接、填充及人工去除等方法。
无论哪种方法，都需要具有严密的焊接工艺参数来保证焊接质量。
最后，需要提醒的是，焊接工艺参数优化和焊接缺陷分析并不是简单的任务，需要有持续的尝试和探索，同时也需要熟练的操作技能。
作为焊接工作者，需要不断学习和掌握相关知识和技能，才能够提高焊接的质量和效率，并达到理想的效果。
简而言之，优化焊接工艺参数和处理焊接缺陷是提高焊接质量和效率的关键。
在实际焊接过程中，需要不断尝试和探索，同时熟练掌握相关技能和知识。
只有如此，我们才能够将焊接技术发挥到极致，实现高效、高质量的生产。
焊接工艺的改进与优化
焊接工艺的改进与优化随着现代工业的发展，焊接技术的应用越来越广泛。
焊接工艺作为连接或修复金属零部件的主要方式之一，对于产品的质量和性能有着至关重要的影响。
因此，焊接工艺的改进与优化显得尤为重要。
一、焊接工艺的不足首先，我们来看一下目前焊接工艺存在的问题。
第一，焊接接头质量不稳定。
由于焊接接头形状、尺寸的不确定性，以及焊接中温度、压力、速度等因素的影响，焊接接头质量容易受到影响，而出现缺陷，从而影响到产品的质量和性能。
第二，焊接过程中存在着高温、高压等问题，容易引起热变形、裂纹等质量问题，需要采取特殊的措施来降低这些问题出现的风险。
第三，焊接表面的氧化等问题会对焊接接头的强度和耐腐蚀性造成极大的影响。
二、焊接工艺的改进那么，如何优化和改进焊接工艺呢？下面，我们来探讨一下几个关键的方面。
1.前期准备首先，执行焊接工艺之前，需要对焊接接头的设计、准备等工作进行全面的评估和检查，确保焊接接头的设计和准备工作符合焊接工艺的要求。
此外，在焊接接头的选材过程中，需要考虑材料的化学成分、力学性能、热膨胀系数和热导率等因素，以确保焊接接头具有稳定的质量和性能。
2. 焊接温度控制焊接温度的控制是焊接工艺中非常重要的一个环节。
在焊接计划实施之前，需要制定一份详细的温度控制方案，包括从加热、保温到降温的全过程。
此外，应该注意不同材料的热响应特性，不仅要控制温度，还需要控制加热速度和降温速度，以防止热变形。
3. 气氛调节在焊接过程中，焊接接头表面会产生氧化现象，而氧化现象会对焊接接头的焊缝造成影响，从而影响焊接接头的质量和性能。
因此，在焊接过程中，需要对气氛进行调节。
具体的控制措施包括质量控制、气氛调节、保护措施等。
4. 焊接设备现代焊接设备已经非常先进，但对于不同的焊接工艺应该选择相应的设备。
例如，在脉冲氩弧焊接的过程中，需要选择高性能的焊接机，以确保接头质量的稳定性。
此外，根据焊接的厚度和坡口的几何形状，可以选择不同种类的焊接设备。
焊接工艺优化提升方案
能源消耗降低
实施节能措施和优化能源管理 ，降低了焊接过程中的能源消 耗，提高了能源利用效率。
环保性能提升
采用环保材料和低污染焊接技 术，减少了焊接过程中的废气 、废渣排放，提升了环保性能
。
未来发展趋势预测与建议
智能化发展
随着人工智能和机器学习技术的不断进步 ，未来焊接工艺将更加智能化，实现自适
应参数调整、智能故障诊断等功能。
感谢您的观看
THANKS
绿色环保
环保意识的提高将推动焊接工艺向更加绿 色环保的方向发展，采用环保材料、低污
染焊接技术和废弃物回收利用等措施。
自动化与机器人化
自动化和机器人化是未来焊接工艺的重要 发展方向，通过引入机器人和自动化设备 ，实现焊接过程的自动化和无人化。
个性化定制
随着消费者需求的多样化，未来焊接工艺 将更加注重个性化定制，满足不同客户的 需求和偏好。
预热处理
对需要预热的材料，严格控制预 热温度和时间，减少焊接应力。
提高焊接操作技能
培训合格焊工
确保焊工具备相应的资质和技能水平，熟练掌握 各种焊接方法。
规范操作
制定详细的焊接操作规程，确保焊工按照规范进 行操作。
实时监控
采用先进的焊接监控设备，实时监测焊接过程中 的各项参数，确保焊接质量稳定。
完善焊接后处理
严格控制焊接材料中 有害物质的含量，确 保符合国家相关环保 标准。
推广使用环保型焊剂 和保护气体，如水溶 性焊剂和二氧化碳保 护气体等。
减少能源消耗与排放
采用高效、节能的焊接设备，如 逆变焊机、数字化焊机等，提高
能源利用效率。
优化焊接工艺参数，降低焊接过 程中的能源消耗和排放。
实施能源管理和监测，及时发现 并解决能源浪费问题。
焊接过程中的工艺参数优化方法
焊接过程中的工艺参数优化方法引言焊接作为一种常见的金属连接工艺，广泛应用于制造业中。
通过调整焊接过程中的工艺参数，可以控制焊接质量，提高焊接效率和降低生产成本。
本文将介绍焊接过程中常见的工艺参数，并探讨如何进行优化，以获得更好的焊接效果。
1. 工艺参数的分类焊接过程中的工艺参数可分为以下几类：1.1 电弧焊接的工艺参数电弧焊接是一种常见的焊接方法，包括气体保护焊（如MIG/MAG焊接）、手工电弧焊和硬芯焊等。
电弧焊接的工艺参数包括焊接电流、焊接电压、焊接速度、气体流量等。
通过调整这些参数，可以实现焊接电弧的稳定性和焊缝的形成。
1.2 焊接电源的工艺参数焊接电源的工艺参数包括焊接电流、焊接电压、焊接功率因数等。
这些参数直接影响焊接电弧的稳定性和焊接质量。
例如，适当调节焊接电流可以控制焊缝的宽度和深度，而调节焊接电压可以影响焊缝的焊合强度。
1.3 焊接材料的工艺参数焊接材料的工艺参数包括焊接电流、焊接速度、焊接温度、预热温度等。
这些参数对焊接接头的强度和韧性有着重要影响。
通过调节这些参数，可以实现焊接接头的良好结合，并降低焊接应力。
2. 工艺参数的优化方法为了获得更好的焊接效果，需要对焊接过程中的工艺参数进行优化。
下面介绍几种常见的优化方法。
2.1 正交试验法正交试验法是一种通过设计正交表，将多个工艺参数的变化组合进行一系列试验的方法。
通过对试验结果的分析，找出对焊接质量影响最大的因素，并选择最佳的工艺参数组合。
这种方法可以有效地提高焊接质量和生产效率。
2.2 基于数值模拟的优化方法数值模拟可以通过计算仿真来预测焊接过程中的温度场、应力场和变形情况，从而优化工艺参数。
通过对不同参数组合的模拟结果进行比较和分析，可以选择出最佳的工艺参数。
2.3 统计学方法统计学方法可以通过对焊接数据进行统计分析，找出对焊接质量影响最大的因素，并建立模型来预测焊接质量。
通过分析模型结果，可以确定最佳的工艺参数组合。
2.4 专家系统专家系统是一种基于专家知识的决策支持系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连铁道学院
大连交通大学 兆文忠 ( 2005年9月 )
箱型结构焊接变形预测、控制及应用
基于遗传算法的箱型结构焊接顺序优化
焊接顺序是影响焊接结构的温度场以及导致焊接变形的重要因 素，在其焊接工艺流程中需要精细安排焊接顺序
焊接顺序数目与焊缝数n的关系：(n-1)!*2(n-1)!
计算条件设定： 迭代计算误差为：温度误差6℃，采用绝对位移误差判断标准，误 差取为0.5mm；单元类型选用耦合薄壳单元；不考虑重力；选用稀 疏迭代求解器；大变形非线性热力全耦合分析。
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
遗传算法优化模型的确定
设计变量：8段焊缝
目标函数：
设箱型结构有限元模型中，第i种焊序下的最大焊接变形为ui，求最优焊接顺 序，使该箱型焊接结构中的最大焊接变形最小，其数学模型为：
100 200
1000 2000 3000 4000 5000 6000 7000 8000 9000
00
a)初始群体
9000
8000
8000 7000 6000 5000 4000 3000
7000 6000 5000 4000 3000
300 400 500 600 700 00 000
b)第5代群体
遗传算法是模拟生物在自然环境中的遗传和进化过程而 形成的一种自适应全局优化概率搜索算法。
解决方案
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
箱型结构的确定
结构尺寸：长360mm，宽180mm，高240mm 板厚为6mm，焊角尺寸6mm
材 料：16MnDR钢板 焊接方法：采用Ar+CO2混合气体保护焊 焊接速度：6mm/s
产生新一代种群 个体种群变异 个体种群交叉 个体种群选择
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
有限元计算模型的建立
单元数为：576，节点数为：612。
边界条件的确定： 力学边界：简支梁 热边界：分段热源，对流和辐射散热边界 是通过子程序实现 材料特性：考虑材料高温性能的非线性 初始温度及环境温度：20℃
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
优化程序系统设计
种群产生 子程序
优化程序系统 MSC.Marc接口
子程序
输 入
调 用
输 出
数
执
数
据 文 件 接
行 有 限 元 分
据 文 件 接
口
析
口
程 序
程 序
程 序
遗传操作 子程序
选
交
变
择
叉
异
运
运
运
算
算
算
子
子
子
程
程
程
序
序
序
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
优化结果试验验证
不同焊接顺序的焊接变形测量值与计算值对比 顺序1 顺序2 顺序3 顺序4
焊接顺序 12345678 72318465 58143267 46735182 计算值(mm) 1.430 1.862 1.336 1.763 测量值(mm) 1.453 1.916 1.299 1.712 计算误差 1.6% 2.9 % 2.8% 2.9% 不同的焊接顺序，计算值与测量值基本变形规律一致，试验中的最优焊接顺序亦为 (58143267)，其焊接变形最大值为1.299，计算误差值2.8％，四组数据的平均计算误差 为2.55%，因此，将遗传算法与热－机耦合弹塑性非线性有限元模型有机结合，用来 确定箱型结构最优焊接顺序的方法，是一种既快捷又科学的方法。
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
焊接顺序优化流程图
开始
有限元初始模型建立
Marc软件多作业选择 生成Marc输入文件 进行热机耦合有限元分析 提取位移最大值，生成数据文件
No
是否个体全部计算？
Yes 计算适应度
是否满足优化准则？
No
Yes 最佳焊接顺序
结束
遗传算法优化模型确定 产生初始种群
适应度
优化结果及分析 9000 8000
9000 8000
7000
7000
6000
6000
0.40 0.30 0.20 0.10 0.00
0
最大值 平均值 0.34
10 20 30 40 50 进化代数
优化过程及运行结果
5000
5000
4000
4000
3000
3000
2000
2000
1000
1000
基于遗传算法的箱型结构焊接顺序优化
优化结果及分析
焊接顺序为72318465 最大焊接变形为1.862mm
最优焊接顺序为58143267， 最大焊接变形值为1.336mm
焊接变形降低28.2%
大连铁道学院
基于遗传算法的箱型结构焊接顺序优化
优化结果试验验证
为了验证箱型梁焊接顺序优化计算结果的合理性和精确性，我们采用三坐标数控检测 仪对四组箱型梁进行焊接变形实际测量。 四组箱型梁的焊接顺序分别为(12345678)，(72318465)，(58143267)和(46735182)。焊接规 范参数如下：焊接电流204A，焊接电压25V，焊接速度6mm/s，焊接方法采用Ar+CO2 混合气体保护焊，焊丝牌号为ER50-6，焊丝直径为1.2mm。在箱体内部定位焊，均布5 点，每处定位焊的长度为8mm，焊接方向相同，焊角尺寸为6mm。
（n-1）！＝（8-1）！=5040
适应度值：f =2-umax其中：umax ＝|max（ui）|，（i=1, 2, 3,…, N ）
遗传算子： 选择运算使用比例选择算子；交叉运算使用多点交叉算子；变异运算使用基本位变异算子。
运行参数：群体大小:M =30, 终止代数:T =50, 交叉概率:Pc =0.85, 变异概率:pm =0.003。
min {max（ui）}
i=1, 2, 3,…, N
其中: N为节点总数，ui 为第i点位移总量：
1
ui
u
2 xi
u
2 yi
u
2 zi
2
编码方法：
每一种焊接顺序被定义为由8个数字组成的字符串 ，字符串中的八位数字如
（1，4，3，2，5，7，6，8）代表焊接顺序。每一个焊接顺序与一个字符串
一一对应。焊接顺序数目总数（不考虑焊接方向的影响）可以由下式计算：
800 900 00
20000
1000 2000 3000 4000 5000 6000 7000 8000 9000 1000 2000 3000 4000 5000 6000 7000 8000 9000
c)第10代群体
d)第50代群体
焊接顺序优化搜索过程中个体分布
大连铁道学院
●采用试验的方法得出最优的焊接顺序几乎是不可能的 ●最优焊接顺序又是焊接工艺设计所强烈追求的
问题的提出
基于上述热－机耦合非线性热弹塑性仿真模型的研究成 果，将热－机耦合非线性有限元模型嵌入到遗传算法中， 进行焊接全过程的焊接顺序优化数值仿真，确定最优焊接 顺序，以指导焊接工艺设计，为工程实际问题开辟一条新 的途径。
