gates液压软管 G2XH 2层金属编织极端高温软管 – SAE 100R2

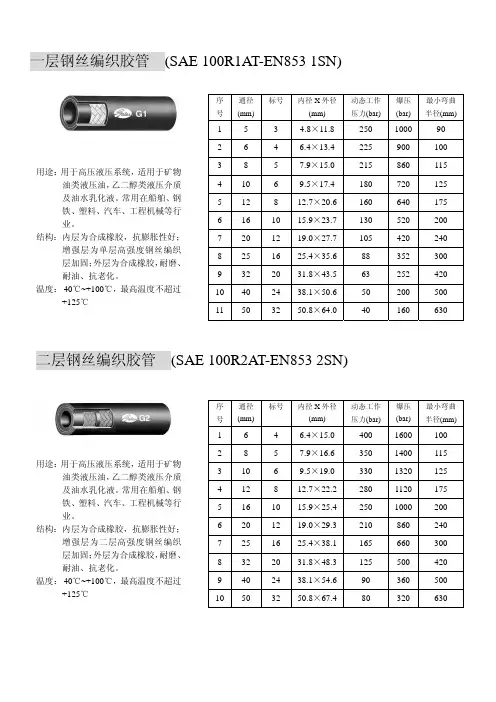

二层编织胶管技术参数
一层钢丝编织胶管 (SAE 100R1AT-EN853 1SN)序号通径(mm)标号内径X 外径(mm)动态工作压力(bar)爆压(bar)最小弯曲半径(mm)1 5 3 4.8×11.8 250 1000902 6 4 6.4×13.4 225 900 1003 8 5 7.9×15.0 215 860 1154 10 6 9.5×17.4 180 720 125 5 12 8 12.7×20.6160 640 1756 16 10 15.9×23.7130 520 2007 20 12 19.0×27.7105 420 2408 25 16 25.4×35.688 352 3009 32 20 31.8×43.563 252 420 1040 24 38.1×50.650 200 500 1150 32 50.8×64.040 160 630用途：用于高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。
常用在船舶、钢铁、塑料、汽车、工程机械等行业。
结构：内层为合成橡胶，抗膨胀性好；增强层为单层高强度钢丝编织层加固；外层为合成橡胶，耐磨、耐油、抗老化。
温度：-40℃~+100℃，最高温度不超过+125℃二层钢丝编织胶管 (SAE 100R2AT-EN853 2SN) 序号通径(mm)标号内径X 外径(mm)动态工作压力(bar)爆压(bar)最小弯曲半径(mm)1 6 4 6.4×15.0 400 16001002 8 5 7.9×16.6 350 14001153 10 6 9.5×19.0 330 13201254 12 8 12.7×22.2280 1120175 5 16 10 15.9×25.4250 10002006 20 12 19.0×29.3210 860 2407 25 16 25.4×38.1165 660 3008 32 20 31.8×48.3125 500 4209 40 24 38.1×54.690 360 500 1050 32 50.8×67.480 320 630用途：用于高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。
sae100r5标准
sae100r5标准SAE 100R5标准是一项液压软管标准，用于规定液压系统中使用的低中压力软管的技术要求。
SAE 100R5标准由多个部分组成，包括SAE J1402A和SAE J1402B 两个子标准。
SAE 100R5标准规定了低中压力液压软管的物理和化学要求，以及耐磨、耐腐蚀、耐高温和耐压能力等性能指标。
软管的主要组成部分包括内胶层、加强层和外胶层。
内胶层应具有良好的密封性能和耐油性能，以确保液压系统的正常运行。
加强层通常采用纤维编织层或钢丝编织层，以提高软管的耐压能力。
外胶层应具有耐磨和耐腐蚀能力，以保护软管不受外界环境的影响。
SAE 100R5标准还规定了软管的工作压力、爆破压力和耐温范围等技术参数。
软管的工作压力一般为1000psi至3000psi，具体取决于软管的尺寸和使用条件。
爆破压力是软管能够承受的最大压力，一般是工作压力的4倍至6倍。
软管的耐温范围主要取决于内胶层和外胶层所选用的材料，一般在-40℃至+100℃之间。
SAE 100R5标准还规定了软管的试验方法和质量控制要求。
软管应经过一系列的物理和化学试验，如压力试验、冲击试验、耐油性试验和耐磨性试验等，以确保软管的质量和性能符合标准要求。
此外，标准还要求软管制造商必须建立质量管理体系，并进行定期的质量审核和产品检验。
SAE 100R5标准的制定旨在提高液压系统的安全性和可靠性，减少事故和故障的发生。
符合标准的软管具有良好的密封性能、耐油性能和耐压能力，能够在恶劣的工作环境下正常工作。
同时，标准还规定了软管的标志和包装要求，以便用户进行正确的选择和使用。
总的来说，SAE 100R5标准是液压系统中低中压力软管的重要参考标准，它规定了软管的技术要求、试验方法和质量控制要求，提高了液压系统的安全性和可靠性。
制造商和用户都应严格遵守该标准，以确保液压系统正常运行。
正确使用液压胶管,延长使用寿命
如何正确使用液压胶管，延长使用寿命使用盖茨gates液压软管总成，获取最佳使用寿液压软管总成的使用寿命取决于它的使用条件。
应定期检查使用中的软管总成是否出现泄漏、扭结、外胶层起泡、擦伤、磨损或其他损坏。
发现总成损坏或磨损后，必须立即更换。
可以通过以下措施来延长总成的使用寿命：1、软管总成的安装：液压软管总成的安装应符合SAEJ1273关于液压软管走向及布置的相关标准，以保证软管总成得到正确的使用。
2、工作压力：液压系统压力不应该超过软管的额定工作压力。
超过额定工作压力的压力陡升或峰值是极具破坏性的，在选择软管时，必须加以考虑。
3、最低爆破压力：本产品目录中所指的爆破压力仅限于破坏性试验以决定设计安全系数的目的。
4、温度范围：不要在超过推荐极限的温度条件(包括内部及外部温度)下使用软管。
如果使用的液压流体中含有乳剂或溶液，请另行查阅相关的技术数据。
无论软管的使用温度范围多大，都不得超过流体生产商建议的最高使用温度。
5、流体兼容性：液压软管总成(内胶层，外胶层，增强层及软管接头)必须与使用的流体相兼容。
必须使用恰当的软管，因为磷酸酯基和石油基的液压流体的化学特性是截然不同的，很多软管适合用于一种或多种流体，但是并不是适合所有的流体类型。
比如：盖茨gates的G2XH，MegaTech®和C5D软管既能用磷酸酯基又能用于石油基的液压流体。
6、最小弯曲半径：不得将软管弯折到小于推荐的最小弯曲半径，也不得使软管承受张力或者扭矩，这样可能使增强层承受过度的应力，极大的降低软管承受压力的能力。
7、软管尺寸：软管尺寸(内径)必须能够处理要求的流量，在特定流量下，如果内径太小，会造成过度的流体压力并产生热量，造成内胶层损坏。
8、软管走向布置：要对软管进行约束、保护或引导(必要时使用管夹)，以尽量减少因为过度的挠曲、抖动或接触移动部件或腐蚀物而造成破环的风险。
确定合适的软管长度及接头形式以防止磨损，避免接触尖锐物以及产生扭曲，从而达到防止泄漏的连接。
液压软管和接头使用说明书
验货重要说明外观检查零部件在运输中是否有损坏。
运输损毁不在保修之列。
如果发现运输损毁，请立即与承运商取得联系，承运商有责任承担应运输不当导致的零部件修理和更换的费用。
产品描述Enerpac 提供三种不同形式的液压软管：热塑管，耐磨橡胶管，尼龙管。
热塑管是四层管，包括两层高强度钢丝编织层。
橡胶管为两层钢丝编织管。
尼龙管外表有塑料覆盖层。
警告系统中使用Enerpac 软管压力不要超过10,000psi[70MPa]。
安全说明阅读并遵守下面所有注意事项、警告和说明包括每个产品在系统操作过程中需避免的人身伤害和财产损失。
Enerpac 不能负责不安全使用、疏于维护、不正确应用产品或系统带来的损失或伤害。
在阅读安全条款和工作中有疑问时请与Enerpac联系。
警告必须确定系统中所有的元件，包括快速接头，接头，软管和硬管可承受系统的最高工作压力。
系统工作压力不要超过系统中耐压最低的元件的工作压力。
系统工作压力超过系统元件的耐压会导致设备的损坏和/或人员伤害。
警告操作液压设备时必须穿戴个人防护器具。
警告确保所有的系统元件不会受到来自外界的损坏，比如过热，明火，电焊火花，运动的机械部件，尖锐边缘，腐蚀性的化学物质。
不要将液压设备暴露于150℉（65℃）的环境中。
警告系统中有压力的情况下，不要试图连接或拆卸管接头。
警告不要握住有压力的软管。
立即更换已经损坏的软管。
液压油特别是从小孔中穿出的油会穿透皮肤，引起严重伤害。
如果油液溅入皮肤，请立即到医院就诊。
注意严禁通过软管或接头提起如泵和千斤顶之类的液压器件。
注意使用厂家推荐的液压油。
不要在同一系统中混和使用不同的液压油。
只使用与系统元件相适应的工作介质，否则密封和软管会损坏。
合成及防火介质必须使用特殊的密封和软管。
请同当地的维修服务中心或厂家联系以获取这方面的建议。
安装液压软管1．使用前，目视检测整个系统。
2．检查确保软管没有裂纹，打结，切口或其他可能会引起漏油的损坏。
