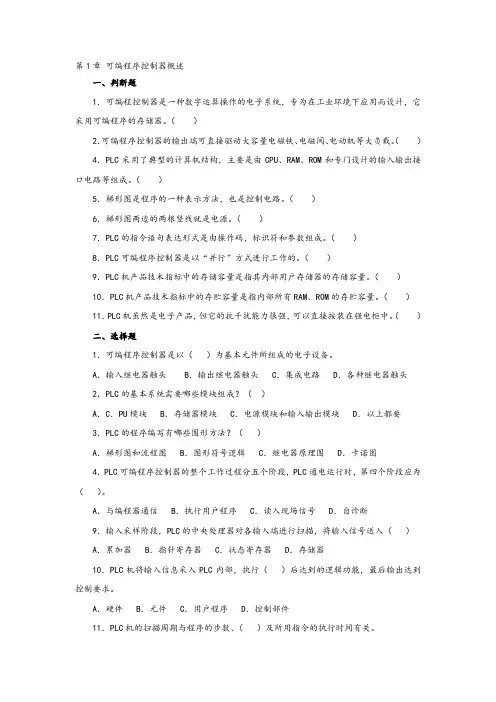

三菱PLC习题集(填空、判断、选择题)

填空部分1、PLC基本单元主要由CPU、电源、存储器、I/O模块及编程器组成。

2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。

3、PLC的工作状态有停止(STOP)状态和运行(RUN)状态。

4、PLC的工作方式是采用周期循环扫描。

PLC的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。

5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。

6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。

用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。

7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。

8、PLC通电后，CPU在程序的监督控制下先进行内部处理。

在执行用户程序之前还应完成通信服务与自诊检查。

9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。

10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。

11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。

12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PL C。

13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。

不同之处是上升沿触发还是下降沿触发。

14、SET可以对Y、M、S操作。

RST可以对Y、M、S、T、C、D操作。

15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。

16、定时器可以对PLC内1 ms、10 ms、100 ms的时钟脉冲进行加法计算。

17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。

18、在MC指令内嵌套使用时嵌套级最大可为8级。

19、FX系列PLC支持编程方式梯形图、步进流程图(SFC)、指令表。

20、PLS、PLE指令只能用于Y、M元件。

21、PLC的工作方式特点是：可靠性高、抗干扰能力强，但响应滞后、速度慢。

22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM技术共同构成了工业自动化的三大支柱。

23、为了防止去电后RAM 中的内容丢失，PLC 使用了对RAM供电的电池电路。

24、PLC 以晶体管作为输出时，其负载的电源为直流。

25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。

26、FX系列PLC中计数器分为三大类：16位计数器；32位计数器；高速计数器。

27、PLC通过光电耦合器，将外部信号的状态读入并存储在输入映像寄存器内。

28、在FX系列的定时器中，最长的定时时间是3276.7 s。

29、GX Simulator为三菱MELSEC PLC的仿真软件。

30、使用元件自保持ON状态，用SET指令；使元件自保持OFF状态，用RST指令。

31、只处理ON/OFF状态的元件，如X、Y、M、S称为位元件。

32、说明下列指令意义。

基本指令LD：取指令LDI：取反指令AND：与指令ANI：与非指令OR：或指令ORI：或非指令ANB：回路块与指令ORB：回路块或指令MPS：进栈指令MRD：读栈指令MPP：出栈指令PLS：上升沿脉冲指令PLF：下降沿脉冲指令MC：主控指令MCR：主控复位指令SET：置位指令RST：复位指令NOP：空操作指令END：程序结束指令应用指令有(1).程序流程指令CJ：条件转移指令CALL：子程序调用指令EI：中断允许指令DI：中断禁止指令(2).传送与比较指令CMP：比较指令ZCP：区间比较指令MOV：传送指令BCD：码转换指令(3).四则运算指令ADD：二进制加法指令SUB：二进制减法指令WOR：逻辑字或指令NEG：求补码指令（4).循环移位指令RO R：循环右移指令ROL：循环左移指令SFTR：位右移指令SFTL：位左移指令33、状态元件中S0～S9用于初始状态。

34、PLC的输入/输出继电器采用八进制进行编号，其它所有软元件均采用十进制进行编号。

35、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。

36、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500；如果选用定时器T210，其定时时间常数值应该设定为K5000。

37、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且连续使用应少于11次。

38、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

39、PLC开关量输出接口按PLC机内使用的器件可以分为继电器型、晶体管型和晶闸管型。

输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，继电器型的输出接口可用于交流和直流两种电源，晶体管型的输出接口只适用于直流驱动的场合，而晶闸管型的输出接口只适用于交流驱动的场合。

40、FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。

输入继电器用X表示，输出继电器用Y表示，辅助继电器用M表示，定时器用T表示，计数器C表示，状态器用S表示。

第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为八进制，其余器件的序号为十进制。

41、PLC编程元件的使用主要体现在程序中。

一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。

而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时，常开触点闭合，常闭触点断开，当线圈失去选中条件（断电）时，常闭触点闭合，常开触点断开。

和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置1，失去选中条件只是代表这个元件的存储单元置0。

由于元件只不过是存储单元，可以无限次地访问，PLC 的编程元件可以有无数多个触点。

42、PLC是一种专为工业环境下应用而设计的数学运算操作的电子系统。

43、PLC采用可编程序的存储器。

44、PLC是利用软件实现控制的。

45、PLC输入方式有两种类型：一种是直流输入(直流12V或24V)，另一种是交流输入(交流100~120V 或200~240V)。

46、在实现不同的控制任务时，PLC具有良好的通用性，相同硬件构成的PLC，利用不同的软件可以实现不同的控制任务。

47、CPU是PLC的控制中枢。

48、用户设备需输入PLC的各种控制信号，通过输入接口电路将这些信号转换成中央处理器能够接收和处理的信号。

49、STL触点驱动的电路块具有3个功能，对负载的驱动处理、指定转换条件和指定转换目标。

50、STL指令只能用于状态寄存器，在没有并行序列时，一个状态寄存器的STL触点在梯形图中只能出现一次。

51、STL触点驱动的电路块中不能使用MC和MCR指令，但是可以使用CJP和EJP指令。

52、中断指针I有三种类型，与应用指令FNC03（IRET）中断返回、FNC04（EI）允许中断、FNC05（DI）禁止中断一起组合使用。

53、FX0N–40MR PLC的输入点数为24点，输出点数为16点。

54、功能指令可处理16 bit和32 bit的数据。

55、PLC输入的开关量信号一般使用24v的直流电源。

56、扫描周期是PLC每执行一遍从输入到输出所需的时间。

57、PLC扩展模块内不配置CPU，仅对I/O通道进行扩展，其输入信息通过扩展端口进入主机总线，由主机CPU进行处理。

58、32位计数器的计数当前值从+2147483647再进行加计数时，计数当前值变为-2147483648；从-2147483648再进行减计数时，计数当前值变为+2147483647，这种计数方式称为循环计数。

59、继电器输出方式最常用，适用于交、直流负载。

晶体管输出适用于直流负载，其特点是动作频率高，响应速度快，但带负载能力小。

晶闸管输出适用于交流负载，其特点是响应速度快，带负载能力不大。

60、PLC的可靠性、抗干扰能力高，可以承受幅值为1 000 V，时间为1 ns脉冲宽度为1 μs的干扰脉冲。

61、C200是一个32 位计数器，计数方向由辅助继电器的状态决定，当其ON状态时为减计数方式计数，当其OFF状态时为加计数方式计数。

62、用位元件处理数据时，Kn的n表示十进制的位数，每位十进制数据4个位元件组成，例如K4M0表示由位元件M0 ～ M15组成的4位十进制数据。

63、在成批使用时，连续使用ANB指令的次数不得超过8次，连续使用ORB指令的次数不得超过8次。

64、串联触点多的电路应尽量放在上部，并联触点多的电路应尽量靠近母线。

66、多重输出的接法是把触点多的电路放在下面。

67、PLC的系统程序要永久保存在PLC之中，用户不能改变；用户程序是根据生产过程和工艺要求编写的，可以通过编程器修改或增删。

68、FX-20P-E编程器面板上，写操作键为W，读操作键为R，插入操作键为I，删除操作键为D ，监控操作键为M，测试操作键为T。

69、变址寄存器的元件符号为V、Z，进行32位数据操作时指定Z为低16位数据，V 为高16位数据。

71、FX-20P-E手持式编程器有联机（在线）、脱机（离线）两种编程方式。

72、定时器的线圈通电时开始定时，定时时间到时其常开触点闭合，常闭触点断开。

73、通用定时器的线圈失电时被复位，复位后其常开触点断开，常闭触点闭合，当前值为0。

74、计数器的复位输入电路断开，计数输入电路由断开变为接通，当前值小于设定值，计数器的当前值加1。

计数当前值等于设定值时，其常开触点闭合，常闭触点断开，当前值为不变。

76、输入继电器和输出继电器只能采用八进制数码。

77、FX系列可编程器编程元件的名称由字母和数字组成。

78、M8002是初始化脉冲，在PLC由STOP工作模式进入RUN工作模式时，它ON一个扫描周期。

单PLC处于RUN状态时，M8000一直为ON。

79、与主控触点下端相连的常闭触点应使用LDI指令。

多项选择部分2、根据PLC的结构形式，可将PLC分为（AB）两类。

A、整体式B、模块式C、PNP类型D、NPN类型3、PLC输出点类型的有主要有（ABC ）A、继电器B、可控硅C、晶体管D、IC驱动电路4、三菱FX系列PLC辅助继电器，有（AB ）A、通用型B、断电保持型C、特殊型D、其他型5、通常的PLC特殊扩展功能模块有（BC ）类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块7、目前PLC编程主要采用（AC ）工具进行编程A、电脑B、磁带C、手持编程器D、纸条8、PLC机的主要特点是（ABCDE ）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便9、可编程控制器的应用有（ABCDEF ）A、开关量的逻辑控制B、位置控制C、过程控制E、数据处理F、在计算机集成制造系统（CIMS）中的应用10、PLC除了用逻辑控制功能外,现代的PLC还增加了（ABCD ）A、运算功能B、数据传送功能C、数据处理功能D、通讯功能11、PLC型号选择的两个重要原则（AB ）A、经济性原则B安全性原则C、隨意性原则D、地区性原则12、现代工业自动化的三大支柱（ABC ）A、PLC B、机器人C、CAD/CAM D、继电控制系统14、三菱FX系列PLC支持哪种编程方式（ACD ）A、梯形图B、继电接线图C、步进流程图(SFC)D、指令表15、三菱FX系列PLC内部定时器，定时的时间单位有哪3种? （ABD ）A、0.1SB、0.01sC、0.0001D、0.00116、三菱FX系列PLC内部计数器，有哪两种位数的? （AC）A、16位B、8位C、32位D、64位17、工厂自动化控制的种典型实现方式（ABCD）A、单片机B、继电控制系统C、PLC D、工控机18、PLC用户数据结构主要有（ABD ）A、位数据B、字数据C、浮点数D、位与字的混合格式19、SFC步进顺控图中，按流程类型分，主要有（ABCD ）A、简单流程B、选择性分支C、并行性分支D、混合式分支20*、PLC与PLC之间可以通过哪些方式进行通讯（ABC ）A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯21、PLC在功能和技术指标方面的发展主要是以下方面（ABCDE ）A、向高速、大容量方向发展B、加强连网和通信能力C、致力于开发新型智能I/O功能模块D、增强外部故障的检测与处理能力E、编程语言的多样化单项选择部分1、二进制011101等于十进制数的（B ）。
