第3章配气机构的构造与维修..
(第二版)_电子演示文稿_配气机构构造与维修
2012-10-30
液压挺柱图
请点击图片观看该图片对应的教学动画
2012-10-30
气门传动组零件图
2012-10-30
桑塔纳2000型AFE发动机的配气机构立体示意图图
2012-10-30
配气机构的概念视频
2012-10-30
积碳症状
• • • • •
1、冷车多次点火不易启动，热车正常。 2、引擎怠速不稳、忽高忽低。 3、加空油时,感觉加速不畅,有収闷的现象。 4、行驶无力,尤其表现在超车时,提速反应慢,无法达到 原车动力。 • 5、尾气很刺眼、刺鼻、严重超标。 • 6、油耗比以往增加。
检查气门杆的磨损程度图
2012-10-30
检查气门长度图
2012-10-30
测量气门头边缘厚度图
2012-10-30
检查气门杆与导管的配合间隙图
2012-10-30
2012-10-30
进气门开启持续时间内曲轴转角：＋180°＋
配气相位图
2012-10-30
3.4 配气相位
三、排气门配气相位：
排气提前角：作功行程后期，活塞到达下止点前，排气门开始开 启。从排气门开始开启到下止点所对应的曲轴转角 排气滞后角：活塞过上止点，排气门才关闭。从上止点到排气 门关闭所对应的曲轴转角 排气门开启持续时间内曲轴转角： ＋180°+
2012-10-30
复习新知识
• 配气机构的作用：
• 按照发动机各缸的作功次序、各缸工作循环和配气相位的要求，定时 地开启和关闭各缸进、排气门，以便发动机进行进气、压缩、作功和 排气等工作行程。 • 配气机构的组成： • 气门组，气门传动组 • 气门组： 气门、气门导管、气门座与气门座圈、气门弹簧组成
《汽车发动机构造与维修(职业教育版)》第三章气门组的构造与维修
气门座圈
—10—
任务3.1配气机构的构造与维修 ➢ 3.1.1气门组的构造
3 气门导管
气门导管主要用于为气门提供运动导向，并为气门 杆散热。
—5—
任务3.1 气门组的构造与维修
任务3.1配气机构的构造与维修 ➢ 3.1.1气门组的构造
任务引入
一天，邢某在开车下班回家途中遇到了大雨，发动机进水，汽车熄火。汽车熄火后， 邢某再次强行启动车辆，但一直都无法着车。于是，邢某就拨打了求助电话，将汽车送到了 汽修厂。维修人员首先确认了故障现象，然后针对故障现象确定了一套诊断流程，并逐步确 认。最终，维修人员发现是由气门杆弯曲变形导致的，更换新的气门后，故障排除，车辆也 恢复了正常。
—15—
任务3.1配气机构的构造与维修
➢ 3.1.2 配气相位
3 气门重叠角
进气门早开启、排气门晚关闭，势必会出现在同一时间内两个气门同时开启的现 象， 这种现象称为气门叠开。气门叠开过程中，曲轴转过的角度，称为气门重叠角， 即 α+δ。
若气门重叠角范围合理，则可燃混合气和废气不会乱窜，原因是：进、排气流各 自有流动方向和流动惯性，当重叠时间很短时，不至于混乱，即吸入的可燃混合气不 会随同废气排出，废气也不会经进气门倒流入进气道。
气门组
—8—
任务3.1配气机构的构造与维修 ➢ 3.1.1气门组的构造
气门由气门头部和气门杆部组成，如图所示。
气门头部 是一个具有圆锥斜面的圆盘，由气门顶部和 气门锥面组成。其中，气门顶部主要有平顶、凹顶和凸顶 三种结构形式；气门锥面是与气门杆部同心的圆锥面，与 气门座接触，起到密封进、排气道的作用。
3发动机构造与维修-教案-第三章 1-2
【理论知识】：任务3.1 配气机构的功用和组成3.1.1配气机构的功用配气机构的功用是按照发动机每一气缸内所进行的工作循环和发火次序的要求，定时地开启和关闭各缸的进、排气门，使新鲜可燃混合气（汽油机）或纯空气（柴油机）得以及时进入气缸，废气得以及时从气缸排出。
新鲜空气或可燃混合气被吸进气缸越多，则发动机发出的有效功率和转矩越大。
新鲜空气或可燃混合气充满气缸的程度可用充气效率表示。
充气效率越高，表明进入气缸内的新鲜空气或可燃混合气越多，燃烧所放出的热量越大，发动机发出的功率越大，动力性越好。
影响发动机充气效率的因素很多，提高充气效率可以从多方面入手。
就配气机构而言，主要是要求其构造有利于减小进气和排气的阻力，而且进、排气门的开启时刻和持续开启时间比较适当，使进气充分和排气彻底。
3.1.2配气机构的组成和类型配气机构主要由气门组、气门传动组两部分组成。
气门组包括气门、气门座、气门导管、气门弹簧、气门弹簧座等零件；气门传动组包括正时齿轮（或带轮、链轮）、正时皮带（或链条）、凸轮轴、挺柱、推杆、摇臂、摇臂轴等零件。
配气机构的组成如图3.1所示。
配气机构可以从气门的布置形式、凸轮轴的布置形式等不同的角度来分类。
1.气门的布置形式按气门的布置形式，配气机构可分为气门顶置式和气门侧置式两种。
气门顶置式配气机构应用广泛，其进气门和排气门都倒挂在气缸上，如图3.2（a）所示。
现代汽车发动机均采用气门顶置式配气机构。
气门侧置式配气机构的进气门和排气门都装置在气缸的一侧，如图3.2（b）所示，导致燃烧室构造不紧凑，热量损失大，气道曲折，进气流通阻力大，从而使发动机的经济性和动力性变差，目前在汽车发动机上已不再采用。
2.凸轮轴的布置形式按凸轮轴的布置位置，配气机构可分为下置凸轮轴式、中置凸轮轴式和上置凸轮轴式3种。
3.1.3配气相位1.配气相位配气相位是指表示的进、排气门的开启时刻和开启延续时间相对应于曲轴的转角。
用曲轴转角的环形图来表示配气相位，这种图形即称为配气相位图。
配气机构气门组的构造与维修
2. 气门的耗损与检验 （1）气门的常见耗损：气门杆部及尾端的磨损、气门工作锥
面磨损与烧蚀、气门杆的弯曲变形等。
气门杆弯曲的检验
（2）气门头部工作锥面的修理：当气门头部工作锥面起槽、 接触面变宽、烧蚀氧化出现斑点和凹陷不是很严重时，可在气 门光磨机上进行修磨后继续使用。
使用气门光磨机修磨气门工作锥面
1.研磨膏；2.研磨工具；3.气门
气门的手工研磨
（5）气门的密封性检验
① 画线法 ② 拍击法 ③ 涂红丹法 ④ 渗油法 ⑤空气容筒；4.橡皮球
用气门密封检验器检验气门的密封性
4. 气门导管的修配
1）用外径略小于气门导管内孔的 阶梯轴铳出气门导管。
配气机构气门组的构造与维修
气门组功用是封闭进、排气道。在发动机的工作过程 中，气门组部件的磨损和各种损伤，会导致发动机功 率下降、油耗增加、启动困难、异响等故障，甚至导 致发动机无法正常工作。
配气机构缸内剖面
一、 气门组的构造
锁片
弹簧座
气门组实物图
1. 气门
1.气门顶面；2.气门锥面；3.气门锥角；4.气门锁片槽；5. 气门尾端面
2）选择外径尺寸符合要求的新气 门导管。
3）安装气门导管。
4）气门导管的铰削。
气门杆与气门导 管配合间隙检查
配合质量可用经验法判断：将气门杆和导管洗净，在气门 杆上涂一层薄机油，把气门放入气门导管，上下拉动数次后 将气门提起一段后松手，若气门能在自重下徐徐下落，表明 间隙适当。
5、气门弹簧的检验 （1）垂直度的检查 （2）弹力检查
3. 气门座的修理
（1）气门座的镶换
① 拉出旧气门座。拆卸旧气门座，注意不得损伤气门座承孔。 ② 选择新气门座。用外径千分尺测量气门座外径，用内径量 表测量气门座承孔内径，根据气门座和缸盖承孔的材质选择合 适过盈量，一般为0.07mm－0.17mm.。 ③ 气门座的镶换。将检验合格的新气门座用干冰或液氮冷却， 时间不少于10min。同时将缸盖的气门座承孔用汽油喷灯或在 箱式炉中加热至100－150C，冷缩的气门座外涂一层密封胶， 将气门座压入承孔中。 ④ 铰削气门座。对镶入的新气门座圈进行铰削加工。
03第三章配气机构
易断裂处
2、气门导管：
作用：
为气门的运动导向，保证气门直线运动兼起导热作用。
工作条件：
倒角
工作温度较高，约500K。润滑困难，易磨损。
气缸盖
材料：
气门导管
用含石墨较多的铸铁，能提高自润滑作用。
加工方法：
外表面加工精度较高 内表面精绞 装配：
卡环：防止气门 导管在使用中脱 落。
气门杆与气门间隙0.05～0.12mm。
2、气门侧置式
进排气门都布置在气缸 的一侧，结构简单、零件数 目少。
气门布置在同一侧导致 燃烧室结构不紧凑、热量损 失大、进气道曲折、进气阻 力大，使发动机性能下降， 已趋于淘汰。
四、凸轮轴的布置型式：
1、凸轮轴下置：
不利因素：凸轮 轴与气门相距较 远，动力传递路 线较长，环节多， 因此不适用于高 速发动机。
点火顺序： 1—2—4—3
四缸发动机凸轮投影
凸轮轴的轴向定位：
作用：
为了防止凸轮轴在工作中产生轴向窜动和承受斜齿轮产生 的轴向力。
气缸体
凸轮轴颈
窜动量
止推板
隔圈（调节环） 正时齿轮
凸轮轴的 轴向间隙
利用调节环控制轴向窜动
凸轮轴的驱动：
A、齿轮传动：应用在下置凸轮 轴发动机。采用斜齿齿轮。
B、链条和齿形皮带传动：链条传动噪声小，用于 中置式或顶置式凸轮轴发动机。
凸轮轴正时 齿形带轮
张紧轮
中间轴齿 形带轮
曲轴正时 齿形带轮
2、挺柱
（1）作用：将凸轮的推力传给推杆或气门。 （2）挺柱的分类：
菌式
气门侧置式
筒式
气门顶置式
减小摩擦所造成的对 滚轮式 挺柱的侧向力。多用

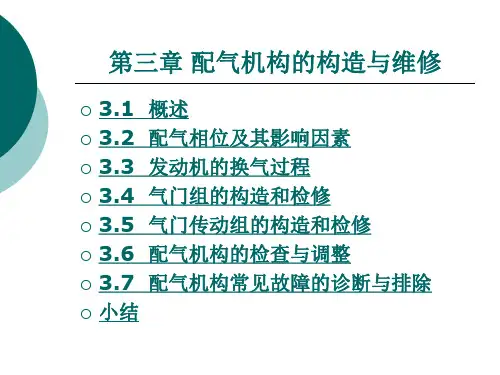

第三章 配气机构的构造与维修
上一页 下一页 返回
3.2 配气相位及其影响因素
上一页 下一页 返回
3.1 概述
(3)凸轮轴上置式。凸轮轴上置式配气机构的凸轮轴直接布 置在缸盖上，如图3一5与图3一6所示。优点:凸轮轴直接通 过摇臂来驱动气门，省却了推杆、挺柱，使往复运动质量大 大减小，因此它适合于高速发动机:缺点:由于凸轮轴离曲轴 中心较远，因而都采用链条传动或同步齿形带传动，使得正 时传动机构较为复杂，而且拆装气缸盖也比较困难。
上一页 下一页 返回
3.1 概述
(2)链传动。链条与链轮的传动特别适用于凸轮轴上置的配 气机构。为使在工作时链条有一定的张力而不至脱链，通常 装有导链板、张紧轮装置等。为了使链条调整方便，有的发 动机使用一根链条传动，如图3一8所示。
(3)齿形带传动。近年来，在高速发动机上还广泛采用齿形 带来代替传动链，如图3一9所示。这种齿形带用氯丁橡胶制 成，中间夹有玻璃纤维和尼龙织物，以增加强度。采用齿形 带传动，能减少噪声和减少结构质量，也可以降低成本。
进气门开启持续时间内的曲轴转角，即进气持续角为
上一页 下一页 返回
3.2 配气相位及其影响因素
二、排气门的配气相位
1.排气提前角 在做功行程的后期，活塞到达下止点前，排气门便开始开启。 从排气门开始开启到下止点所对应的曲轴转角称为排气提前 角，用γ表示。 γ一般为400--800，如图3一11所示。 在做功行程结束前，气缸内还有0.3-0. 5 MPa的压力，做 功能力已经不大，但此时如提前打开排气门，可利用此压力 使气缸内的废气迅速地自由排出，待活塞到达下止点时，气 缸内只剩下110-120 kPa的压力，使排气行程所消耗的功 率大为减小。此外，高温废气的旱排，还可防止发动机过热。 但若r角过大，则得不偿失。
配气机构的构造与维修
图3-5 气门锥角
项目三
配气机构的构造与维修
②气门杆。气门杆是圆柱形，在气门导管中不断上、下往 复运动。气门杆尾部结构取决于气门弹簧座的固定方式， 常见的结构形式如图3-6所示。
图3-6 气门弹簧座的固定方式
项目三
配气机构的构造与维修
（2）气门数。在短时间内能够将尽量多的气体吸入和排 出，在很大程度上影响着发动机的整体性能。从气门在有 限制的燃烧室表面积中所占的面积来看，与具有两个气门 的汽缸相比，进排气门越多，则气门面积之和就越大，进、 排气效率越高，而且可以使单个气门的体积减小，质量减 轻。但气门数越多，结构越复杂，成本越高。 ①2气门式（图3-7）。 每个汽缸采用一个进气门 和一个排气门，一般进气 门比排气门大些。桑塔纳 2000GSi轿车AJR发动 机即采用此种形式。
4）气门弹簧 气门弹簧的功用保证气门及时落座并与气门座或气门座圈 紧密贴合，同时也可防止气门在发动机振动时因跳动而破 坏密封。 气门弹簧多为圆柱形螺旋弹簧，如图3-13a）所示，安装 时，气门弹簧的一端支撑在汽缸盖上，而另一端则压靠在 气门杆尾端的弹簧座上，弹簧座用锁片固定在气门杆的末 端；为了防止弹簧发生共振，可采用变螺距的圆柱形弹簧， 如图3-13b）所示；大多数高速发动机是一个气门装有同 心安装的内、外两根气门弹簧，如图3-13c）所示，这样 不但可以防止共振，而且当一根弹簧折断时，另一根仍可 维持工作。此外，还能减小气门弹簧的高度。当装用两根 气门弹簧时，气门弹簧的螺旋方向和螺距应各不相同，这 样可以防止折断的弹簧圈卡入另一个弹簧圈内。
配气机构的构造与维修
图3-1 配气机构
项目三
配气机构的构造与维修
发动机工作时，曲轴通过曲轴正时带轮、正时齿带、凸轮 轴正时带轮驱动凸轮轴旋转，当凸轮轴转到凸轮的凸起部 分顶到液压挺柱时，通过液压挺柱，压缩气门弹簧，使气 门离座，即气门开启。当凸轮凸起部分离开液压挺柱时， 气门便在气门弹簧力的作用下上升而落座，气门关闭。 由于四冲程发动机每完成一个工作循环，曲轴旋转2周， 而各缸进、排气门各开启1次，完成一次进气和排气，此
汽车发动机考试题大全
汽车发动机构造考试题大全一.判断题第1章汽车发动机总论1. 汽油机和柴油机都属于往复活塞式内燃机。
√2．四冲程发动机一个工作循环，曲轴旋转四周。
×3．往复活塞式发动机活塞在气缸内做往复直线运动。
√4．四冲程发动机和二冲程发动机每个工作循环都包括进气、压缩、作功和排气四个行程。
×5．汽油机和柴油机的点火方式不同，但其混合气形成方式是相同的。
×6．压缩比反映了活塞由下止点运动到上止点时，气缸内的气体被压缩的程度。
√7．汽油机和柴油机都属于内燃机，它们的混合气形成方式是一样的。
×第2章曲柄连杆机构的构造与维修1．在维修作业中，同一台发动机的各缸活塞可以互换。
×2．四冲程直列六缸发动机作功间隙角为360°／6＝60°。
×3．采用全文承方式的V6发动机曲轴共有七道主轴颈。
×4．巴氏合金的减磨性和强度均比铜铅合金好，因而使用最广泛。
×5．连杆的作用是连接活塞与曲轴，并将活塞承受的力传给曲轴，推动曲轴旋转。
√第3章配气机构的构造与维修1.四冲程发动机曲轴与凸轮轴之间的传动比为2：1。
×2.顶置气门式配气机构中的气门安装在气缸体一侧。
√3.多气门发动机一般均采用顶置双凸轮轴结构方式。
×4.液压挺柱也需要预留适当的气门间隙。
√5.凸轮轮廓曲线的变化直接影响气门的升程及其升降过程中的运动规律。
√6.下置凸轮轴靠细而长的推杆将凸轮的推动力传递给摇臂机构。
√7.研磨后的气门不能互换。
√8.同心安装的内外两根气门弹簧的螺旋方向应相同。
×第4章发动机冷却系的构造与维修1．发动机在使用中，冷却水的温度越低越好。
×2.任何水都可以直接作为冷却水加注。
×3.在发动机热态下开启散热器盖时，应缓慢旋开，使冷却系内压力逐渐降低，以免被喷出的热水烫伤。
√4．蜡式节温器在使用中失灵，允许拆除节温器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章配气机构的构造与维修知识目标1．能简单叙述换气过程、配气相位定义；2．能正确描述配气机构的分类、工作过程；3．能正确描述配气机构的组成、主要零部件的构造和装配连接关系；4．能正确描述配气机构的装配要求和调整方法。
能力目标1．会进行配气机构主要零部件的检修；2．会进行配气机构的装配和调整；3．能对配气机构常见故障进行分析、判断并能排除故障第一节配气机构的构造与工作原理功用配气机构的功用是按照发动机各缸工作过程的需要，定时地开启和关闭进、排气门，使新鲜可燃混合气(汽油机)或空气(柴油机)得以及时进入气缸，废气得以及时排出气缸。
类型配气机构多采用顶置式气门。
根据凸轮轴的位置分为下置式、中置式和上置式。
凸轮轴下置式配气机构组成其组成主要有气门驱动组和气门组两大部分。
气门驱动组气门驱动组是从正时齿轮开始至推动气门动作的所有零件；主要由正时齿轮、凸轮轴、气门挺柱、推杆、调整螺钉和锁紧螺母、摇臂、摇臂轴、摇臂轴支架等组成。
其功用是定时驱动气门使其开闭。
气门组主要由气门锁片、气门弹簧座、气门弹簧、气门、气门导管、气门座等组成。
其功用主要是维持气门的关闭。
结构特点其进、排气门都倒装在气缸盖上。
(1)凸轮轴装在曲轴箱内，而摇臂轴装在气缸盖上，两者相距较远，推杆较长。
(2)凸轮轴距曲轴较近，两者之间采用正时齿轮传动。
工作(1)气门打开：由曲轴通过正时齿轮驱动凸轮轴旋转，使凸轮轴上的凸轮凸起部分通过挺柱、推杆、调整螺钉，推动摇臂摆转，摇臂的另一端便向下推开气门，同时使弹簧进一步压缩。
(2)气门关闭：当凸轮凸起部分的顶点转过挺柱以后，气门在其弹簧张力的作用下，开度逐渐减小，直至最后关闭，进气或排气过程即告结束。
压缩和作功行程中，气门在弹簧张力作用下严密关闭，使气缸密闭。
曲轴与凸轮轴的传动比为2∶1。
中置凸轮轴式配气机构其结构特点为 1.凸轮轴位于气缸体的上部。
2.推杆较短，运动惯性小。
3.也可省去推杆，而由挺柱直接驱动摇臂，当发动机转速较时，减小气门传动机构的往复运动质量。
上置凸轮轴式配气机构其结构特点为1.凸轮轴布置在气缸盖上。
2.凸轮轴直接通过摇臂来驱动气门，没有挺柱和推杆，使往复运动质量大大减小，因此它适用于高速发动机上置凸轮轴式配气机构的驱动方式有链条驱动和同步齿形带传动。
气门间隙定义气门在完全关闭时，气门杆尾端与气门传动组零件之间的间隙。
必要性发动机工作时，气门将因温度升高而膨胀，如果气门及其传动件之间，在冷态时无间隙或间隙过小，则在热态时，气门及其传动件的受热膨胀势必引起气门关闭不严，造成发动机在压缩和作功行程中漏气，而使功率下降，严重时甚至不易起动。
通常在发动机冷态装配时，留有气门间隙，以补偿气门受热后的膨胀量。
有的发动机采用液力挺柱，挺柱的长度能自动变化，随时补偿气门的热膨胀量，故不需要预留气门间隙。
气门间隙过大和过小的危害气门间隙的大小由发动机制造厂根据试验确定。
一般在冷态时，进气门的间隙为0.25～0.35mm，排气门的间隙为0.30～0.35mm。
过小如果气门间隙过小，发动机在热态下可能因气门关闭不严而发生漏气，导致功率下降，甚至气门烧坏。
过大如果气门间隙过大，则使传动零件之间以及气门和气门座之间产生撞击响声，并加速磨损。
同时，也会使气门开启的持续时间减少，气缸的充气以及排气情况变坏。
•配气相位定义用曲轴转角表示的进、排气门开闭时刻和开启持续时间，称为配气相位。
配气相位的内容1.进气提前角2.进气迟后角3.排气提前角4.排气迟后角进气门的配气相位1.进气提前角(1)定义在排气冲程接近终了，活塞到达上止点之前，进气门便开始开启。
从进气门开始开启到上止点所对应的曲轴转角称为进气提前角(或早开角)。
进气提前角用α表示，α一般为10°～30°。
(2)目的进气门早开，使得活塞到达上止点开始向下运动时，因进气门已有一定开度，所以可较快地获得较大的进气通道截面，减少进气阻力。
2.进气迟后角(1)定义在进气冲程下止点过后，活塞重又上行一段，进气门才关闭。
从下止点到进气门关闭所对应的曲轴转角称为进气迟后角(或晚关角)。
进气迟后角用β表示，β一般为40°～80°。
(2)目的①利用压力差继续进气。
②利用进气惯性继续进气。
排气门的配气相位1.排气提前角(1)定义在作功行程的后期，活塞到达下止点前，排气门便开始开启。
从排气门开始开启到下止点所对应的曲轴转角称为排气提前角(或早开角)。
排气提前角用γ表示，γ一般为40°～80°。
(2)目的①利用气缸内的废气压力提前自由排气；②减少排气消耗的功率；③高温废气的早排，还可以防止发动机过热。
2.排气迟后角(1)定义在活塞越过上止点后，排气门才关闭。
从上止点到排气门关闭所对应的曲轴转角称为排气迟后角(或晚关角)。
排气迟后角用δ表示，δ一般为10°～30°。
(2)目的①利用缸内外压力差继续排气；②利用惯性继续排气。
由此可见，气门开启持续时间内的曲轴转角，即排气持续角为γ+180°+δ。
配气机构的零件和组件1.气门组气门组的主要机件有气门气门座气门导管气门弹簧弹簧座气门锁片气门油封气门气门是由头部和杆部组成的。
头部用来封闭气缸的进、排气通道，杆部则主要为气门的运动导向。
气门顶部气门顶部的形状①凸顶：凸顶的刚度大，受热面积也大，用于某些排气门；②平顶：平顶的结构简单、制造方便，受热面积小，应用多；③凹顶：也称漏斗形，其质量小、惯性小，头部与杆部有较大的过渡圆弧，使气流阻力小，以及具有较大的弹性，对气门座的适应性好(又称柔性气门)，容易获得较好的磨合，但受热面积大，易存废气，容易过热及受热易变形，所以仅用作进气门。
•气门锥角定义气门锥面与气门顶平面的夹角称为气门锥角。
常用的气门锥角为30°和45°。
气门锥角的作用①提高密封性和导热性；②气门落座有自动定位作用；③避免使气流拐弯过大而降低流速。
④有了锥角，气门落座时能挤掉接触面的沉积物，即有自洁作用。
气门的杆部气门杆部具有较高的加工精度和较低的粗糙度。
气门杆的尾部采用锁片式结构或锁销式固定弹簧座。
气门弹簧(1)保证气门自动回位关闭而密封。
(2)保证气门与气门座的座合压力。
(3)吸收气门在开启和关闭过程中传动零件所产生的惯性力，以防止各种传动件彼此分离而破坏配气机构正常工作。
其形式有：等螺距弹簧。
不等螺距弹簧。
双弹簧。
2.气门传动组凸轮轴1.驱动和控制各缸气门的开启和关闭，使其符合发动机的工作顺序、配气相位及气门开度的变化规律等要求。
2.有些汽油机还用它来驱动汽油泵、机油泵和分电器。
凸轮结构凸轮轮廓中，O为凸轮轴的轴心，圆弧EA为凸轮的基圆，AB和DE为凸轮的缓冲段，BCD为凸轮的工作段，C点时升程最大，它决定了气门的最大开度。
凸轮的工作过程如下当凸轮按图中方向转过EA时，挺柱处于最低位置不动，气门处于关闭状态。
凸轮转至A点时，挺柱开始移动。
继续转动，在缓冲段AB内的某点M处消除气门间隙，气门开始开启，至C点时气门开度最大，而后逐渐关小，至缓冲段DE内某点N 时，气门完全关闭。
此后，挺柱继续下落，出现气门间隙，至E点时挺柱又处于最低位置。
下置式凸轮轴的轴向限位在凸轮轴前轴颈与正时齿轮之间压装有调节环，调节环外面松套一止推板，止推板用螺钉固定于气缸体前端面，调节环的厚度大于止推板的厚，二者之差称为凸轮轴的轴向间隙，其间隙为0.08~0.20mm。
挺柱功用将凸轮的推力传给推杆或气门。
型式常见挺柱主要有筒式和滚轮式两种。
液力挺柱采用液力挺柱，消除了配气机构中的间隙，减小了各零件的冲击载荷和噪声，同时凸轮轮廓可设计得比较陡一些，气门开启和关闭更快，以减小进排气阻力，改善发动机的换气，提高发动机的性能，特别是高速性能。
摇臂和摇臂组摇臂装在摇臂轴上，摇臂轴通过摇臂轴支座装在气缸盖上。
摇臂是一个不等臂杠杆，其长臂一端驱动气门。
第二节配气机构的维修一、配气机构的拆装要点首先从气缸盖上拆下摇臂轴总成；其次拆下凸轮轴及其正时齿轮总成；最后从缸盖上拆下气门组的零件。
配气机构的安装顺序与拆卸顺序正好相反，只是增加了一道在零件的摩擦表面涂抹机油的程序。
气门与气门座是成对配研的，安装时不得错乱。
另外，挺柱与挺柱导向孔经过磨合，彼此已经相适，安装时最好也不要错乱。
1．摇臂轴总成的拆装要点在拆卸摇臂轴总成时，要把全部摇臂轴支座的固定螺栓分几次逐渐拧松，使摇臂轴平行地远离气缸盖。
安装时亦然，以防拆装不当造成摇臂轴弯曲。
•2．凸轮轴总成的拆装要点(1)确认配气正时记号拆卸凸轮轴总成前应仔细观察曲轴和凸轮轴正时齿轮的配气正时记号。
配气正时记号的一般规律是：对于齿轮传动的配气机构，配气正时记号—般都打在齿轮上。
对于同步带传动或链传动的配气机构，配气正时记号通常分别制在正时同步带轮(或链轮)和其后侧静止不动的壳体件上。
安装时，只要使曲轴和凸轮轴的正时同步带轮(或链轮)上的正时记号分别和其后侧壳体上的记号对准，然后再安装同步带(或链条)，即可保证配气正时。
(2)中、下置式凸轮轴的拆装无论中、下置式还是上置式凸轮轴，在拆卸时都要首先解除其轴向定位。
下置式凸轮轴与曲轴的定时齿轮是一对圆柱斜齿轮，其相互啮合的斜齿与凸轮轴和曲轴的轴线不平行，只有一边转动、一边沿轴向外撬凸轮轴齿轮，才能使其脱离啮合。
(安装时，对准记号后，亦应在转动的同时推压凸轮轴齿轮，使其与曲轴齿轮进入全齿啮合状态为止。
)然后，用手边转动(防止凸轮和挺柱卡住)边向外抽出凸轮轴。
(3)上置式凸轮轴的拆装同前述摇臂轴总成的拆装要点一样。
3．气门组的拆装二、进、排气门和一缸压缩行程上止点确认进、排气门的确认(1)根据气门与所对应的气道确定。
进气歧管所对的是气缸盖上的进气道和进气门；排气歧管所对的是排气道和排气门。
(2)用转动曲轴观察确定。
方法是：转动曲轴，观察各缸的两个气门，先动为排气门，随后动的为进气门，并在气门上作记号。
2．一缸压缩上止点的确定(1)分火头判断法记下一缸分高压线的位置，打开分电器盖，转动曲轴，当分火头与一缸分高压线位置相对时，表示一缸在压缩上止点。
(2)逆推法转动曲轴，观察与一缸曲轴连杆轴颈同在一个方位的最后缸(如直列六缸机的第六缸或四缸机的第四缸)的排气门打开又逐渐关闭到进气门动作瞬间，为六(四)缸在排气上止点，即一缸在压缩上止点。
(3)按发动机上的第一缸上止点记号确定一缸压缩上止点。
很多发动机在曲轴的后端或前端制有确定第一缸上止点的记号。
当两记号对齐时，第一缸活塞正好处于压缩或排气上止点位置。
第一缸压缩行程上止点的确定方法是：先找到压缩行程，然后再确定压缩上止点。
找压缩行程常用的两种方法：一种是把一缸火花塞(或喷油器)座孔用棉球堵住，摇转曲轴，当棉球被气缸内的压缩气体弹出时，表明该缸已进入压缩行程。
