单线式集中润滑系统的工作原理
集中润滑系统的原理及维护审批稿
集中润滑系统的原理及维护YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】集中润滑系统的原理及维护前言：什么是润滑？•理想状态下的润滑：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）•边界润滑:在两个滑动摩擦表面之间，由于润滑剂供应不充足，无法建立液体摩擦，只能依靠润滑剂中的极性分子在摩擦表面上形成一层极薄的（～μm）“绒毛”状油膜润滑。
这层油膜能很牢固地吸附在金属的摩擦表面上。
这时，相互接触的不是摩擦表面本身（或有个别点直接接触），而是表面的油膜•润滑的定义：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）或油膜之间的摩擦润滑的主要作用•减磨抗磨：使运动零件表面之间形成油膜接触，以减少磨损和功率损失•冷却降温：通过润滑油的循环带走热量，防止烧结•清洗清洁：利用循环润滑油冲洗零件表面，带走磨损剥落下来的金属细屑•密封作用：依靠油膜提高零件的密封效果。
•防锈防蚀：能吸附在零件表面，防止水、空气、酸性物质及有害气体与零件的接触。
设备润滑的重要意义•设备上几乎所有相对运动的接触表面都需要润滑，设备润滑是防止和延缓零件磨损和其他形式失效的重要手段之一•60%以上的设备故障是由润滑不良和油变质引起的引言：润滑工作一直是设备管理的重中之重，现代设备的机械故障大部分是由于润滑引起。
集中润滑的基本概念是从一个配有润滑剂的油泵装置给各个摩擦副集中提供适量的润滑剂。
由于现代机械制造技术的高速发展，人工加油已不能满足各种机械的需要，越来越多的集中润滑系统被运用到机械设备中并在提高设备可靠性、降低润滑劳动强度、减少润滑油量消耗方面起到关键作用；集中润滑系统分类：集中润滑系统总体可分为全损耗型系统、循环系统；循环系统属于专用系统，要求高，润滑点少；全损耗系统涵盖了机床润滑点的绝大部分。
润滑系的工作原理
润滑系的工作原理
润滑系统的工作原理是通过润滑剂在摩擦表面形成润滑膜，使摩擦表面之间的接触减小，从而降低摩擦系数和摩擦磨损。
润滑剂可以是油、脂、液体或固体，其选择要根据工作条件和需要进行考虑。
润滑系统通常由润滑剂、润滑油泵、润滑油管路、油箱、滤清器、油冷却器等组成。
润滑剂被泵送到摩擦表面，当润滑剂进入接触面之间的微小间隙时，它们会承受足够的压力，形成一个薄膜，将摩擦表面分隔开来。
润滑膜的形成需要一定的压力和速度，以及适当的温度。
当润滑剂被泵送回油箱时，通过滤清器去除固体颗粒和污染物，确保润滑系统的正常运行。
润滑系统有以下几个基本原理：
1. 分隔原理：润滑剂在摩擦表面之间形成润滑膜，分隔摩擦表面，减少直接接触和摩擦力；
2. 负载分配原理：润滑剂的高压力推动下，润滑膜承受负载，均匀分配在接触表面上，减小局部应力和磨损；
3. 冷却原理：润滑剂可以带走摩擦产生的热量，通过冷却器散热，降低摩擦温度，防止零件过热和膨胀；
4. 清洁原理：润滑剂通过油路中的滤清器去除固体颗粒和污染物，保持润滑系统的清洁，减少磨损和故障的发生。
综上所述，润滑系统通过润滑剂形成润滑膜，以分隔、负载分配、冷却和清洁的原理来保持摩擦表面的良好润滑和工作。
这种工作原理可以降低机械零件之间的摩擦和磨损，延长设备的使用寿命，提高工作效率。
机床润滑系统的特点和工作原理
2 递进式润滑系统：主要由泵站、递进片式分流器组成，并可附有控制装置加以监控。特点是能对任一润滑点的堵塞进行报警并终止运行，以保护设备；定量准确、压力高，不但可以使用稀润滑油，而且还适用于使用润滑脂润滑的情况。润滑点可达100个，压力可达21MPa。
工作原理：是由中间板中的柱塞从一定位置起依次动作供油，若某一点产生堵塞，则下一个出油口就不会动作，因而整个分流器停止供油。堵塞指示器可以指示堵塞位置，便于维修。
机床润滑系统在机床整机中占有十分重要的位置，其设计、调试和维修保养，对于提高机床加工精度、延长机床使用寿命等都有着十分重要的作用。现代机床导轨、丝杆等滑动副的润滑，基本上都是采用集中润滑系统。
集中润滑系统是由一个液压泵提供一定排量、一定压力的润滑油，为系统中所有的主、次油路上的分流器供油，而由分流器将油按所需油量分配到各润滑点：同时，由控制器完成润滑时间、次数的监控和故障报警以及停机等功能，以实现自动润滑的目的。集中润滑系统的特点是定时、定量、准确、效率高，使用方便可靠，有利于提高机器寿命，保障使用性能。集中润滑系统按使用的润滑元件可分为单线阻尼式润滑系统、递进式润滑系统和容积式润滑系统。
3 容积式润滑系统：以定量阀为分配器向润滑点供油，在系统中配有压力继电器，使得系统油压达到预定值后发讯，使电动机延时停止，润滑油从定量分配器供给，系统通过换向阀卸荷，并保持一个最低压力，使定量阀分配器补充润滑油，电动机再次起动，重复这一过程，直至达到规定润滑时间。该系统压力一般在50MPa以下，润滑点可达几百个，其应用范围广、性能可靠，但不能作为连续润滑系统。
Hale Waihona Puke 1 单线阻尼式润滑系统：适合于机床润滑点需油量相对较少，并需周期供油的场合。此润滑系统是利用阻尼式分配器，把泵打出的油按一定比例分配到润滑点。一般用于循环系统，也可以用于开放系统，可通过时间的控制，以控制润滑点的油量。独特的优点是非常灵活，多一个润滑点或少一个都可以，并可由用户安装，且当某一点发生阻塞时，不影响其他点的使用，因此应用十分广泛。
集中润滑系统工作原理
集中润滑系统工作原理
集中润滑系统是一种用于在多个润滑点上提供润滑剂的系统。
它主要由润滑泵、管路、配油器和润滑点组成。
工作原理如下：
1. 润滑泵：集中润滑系统通常使用电动润滑泵。
润滑泵将润滑剂从润滑剂储罐或油箱中抽取，通过压力来驱动润滑剂流动。
2. 管路：润滑泵通过一系列管道将润滑剂输送到各个润滑点。
管路通常会使用钢管或高压软管。
3. 配油器：在润滑系统中，配油器用来控制润滑剂的流量和压力。
配油器通常包括减压阀、分配器和测量装置。
减压阀用来将高压润滑剂降压到合适的工作压力，分配器将润滑剂分配到各个润滑点，测量装置用来监测润滑剂的流量和压力。
4. 润滑点：润滑点是机械设备上需要润滑的部位，包括轴承、齿轮、滑动面等。
润滑剂通过润滑点进入机械设备，起到润滑、降低摩擦和冷却的作用。
集中润滑系统的工作原理是通过润滑泵将润滑剂压力送到润滑点，确保各个润滑部位得到足够的润滑剂，从而提高设备的使用寿命和可靠性。
润滑系统工作原理
润滑系统工作原理
润滑系统的工作原理是通过给机械设备提供合适的润滑剂，在摩擦表面形成一层润滑膜，减少摩擦力和磨损，以保证设备正常运转。
具体工作原理包括以下几个方面：
1. 润滑剂供给：润滑系统通过泵或其他方式将润滑剂从润滑油箱中供给到润滑点，形成润滑膜。
通常润滑剂会经过滤器过滤，确保润滑剂的清洁度。
2. 润滑膜形成：润滑剂在润滑点形成一层润滑膜，填充耦合间隙和表面凹陷，以减少金属间的直接接触。
这层润滑膜能够减少摩擦和磨损，并且具有较高的抗压性。
3. 摩擦力减小：润滑剂的润滑膜能够在机械设备工作时减小接触表面的摩擦力。
当设备运转时，润滑剂在润滑膜的作用下形成润滑沟槽，减少金属表面接触，有效减小摩擦力。
4. 磨损减少：润滑系统的润滑膜能够保护机械设备的表面，防止金属间的磨损。
润滑剂中的添加剂，如抗氧化剂、防锈剂和减摩添加剂，能够延长设备的使用寿命，并降低维修和更换成本。
5. 热量分散：润滑剂在润滑过程中还承担着散热的作用，将摩擦产生的热量带走，保持设备的温度在适宜范围内，防止过热损坏。
总之，润滑系统的工作原理是通过正确选择润滑剂、合理供给润滑剂，形成润滑膜，减少摩擦和磨损，保护机械设备的正常运行，延长使用寿命。

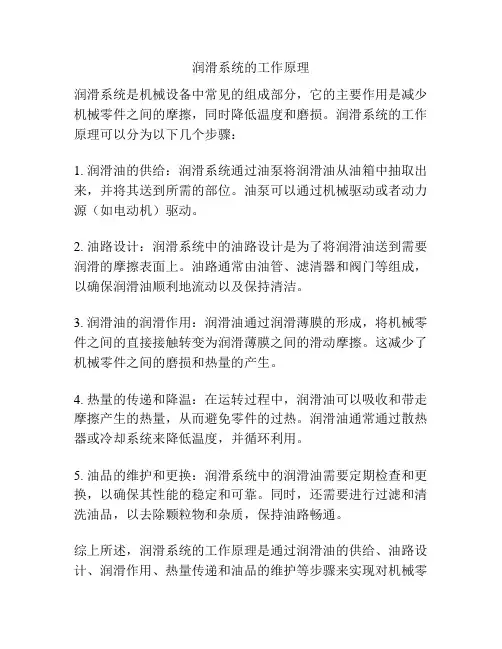

润滑系统的工作原理
润滑系统的工作原理
润滑系统是机械设备中常见的组成部分，它的主要作用是减少机械零件之间的摩擦，同时降低温度和磨损。
润滑系统的工作原理可以分为以下几个步骤：
1. 润滑油的供给：润滑系统通过油泵将润滑油从油箱中抽取出来，并将其送到所需的部位。
油泵可以通过机械驱动或者动力源（如电动机）驱动。
2. 油路设计：润滑系统中的油路设计是为了将润滑油送到需要润滑的摩擦表面上。
油路通常由油管、滤清器和阀门等组成，以确保润滑油顺利地流动以及保持清洁。
3. 润滑油的润滑作用：润滑油通过润滑薄膜的形成，将机械零件之间的直接接触转变为润滑薄膜之间的滑动摩擦。
这减少了机械零件之间的磨损和热量的产生。
4. 热量的传递和降温：在运转过程中，润滑油可以吸收和带走摩擦产生的热量，从而避免零件的过热。
润滑油通常通过散热器或冷却系统来降低温度，并循环利用。
5. 油品的维护和更换：润滑系统中的润滑油需要定期检查和更换，以确保其性能的稳定和可靠。
同时，还需要进行过滤和清洗油品，以去除颗粒物和杂质，保持油路畅通。
综上所述，润滑系统的工作原理是通过润滑油的供给、油路设计、润滑作用、热量传递和油品的维护等步骤来实现对机械零
件的润滑和保护。
这样可以减少机械零件之间的摩擦和磨损，延长机械设备的使用寿命。
风电集中润滑系统应用对比分析
摘要：在大型风力发电机组中，保证轴承的良好润滑对机组至关重要。
介绍了递进式集中润滑系统及单线式集中润滑系统的工作原理，并分别对其在风电机组中的应用现状进行分析，总结存在的问题，在此基础上提出了优化的双线集中润滑系统解决方案，以提高风力发电机轴承润滑的效率和可靠性。
关键词：风力发电机组；双线集中润滑系统；轴承润滑；应用通常风场环境恶劣，风电机组处于高空，运维难度大、成本高，对于工作寿命为20年的风电机组，运维成本大约占风场收入的10%～15%；对于海上风电机组，运维成本更是高达20%～25%。
高昂的运维费用直接降低风电的经济效益，因此，如何降低运维费用对于风电行业具有重要意义，是值得我们研究的课题。
由于风场一般位置偏远，传统人工润滑成本高、效果差，而集中润滑系统可以在风机工作时，连续不断地把洁净的润滑脂定时、定量输送到全部传动件的摩擦表面，以保证风电轴承的可靠润滑。
据国外资料，集中润滑系统可以明显降低轴承的故障率，使用集中润滑6年时间，维护费减少23%，润滑脂消耗减少15%。
所以目前风电轴承已普遍采用了集中润滑系统来代替手动润滑，从而延长了风电机组的运转周期，并可适当降低运维成本，具有良好的经济效益。
本文作者通过对两种常用的集中润滑系统进行对比分析，进而提出优化的双线集中润滑系统解决方案，以解决目前风电集中润滑系统应用过程中的系统堵塞等常见问题。
1 风电集中润滑系统的应用现状1.1 风电行业对集中润滑系统的要求1）耐温性能好。
风电机组一般安装在高山、荒野、海滩等风口，需经受严寒、酷暑，所处环境日夜温差大，因此材料、润滑脂都需要在很宽的温度范围内工作，一般运行温度范围为-40℃～70℃。
2）寿命长。
风电轴承的设计寿命为20年，所以要求集中润滑系统的核心部件设计寿命也要达到20年。
3）可靠性高。
风电机组地处偏远，且位于高空，维护不便、成本高，因此各部件均要满足高可靠性、低故障率的需求，从而降低维护成本、提高收益率。
集中润滑是什么原理的应用
集中润滑是什么原理的应用1. 什么是集中润滑集中润滑是一种润滑系统，它利用专用设备将润滑脂或润滑油从中央润滑泵通过管路输送到多个润滑点，实现对多个设备零部件的同时润滑。
集中润滑系统的核心是中央润滑泵和分配器，通过这两个设备实现润滑脂的供给和分配。
2. 集中润滑的原理集中润滑系统的原理是通过中央润滑泵抽取润滑脂或润滑油，将其输送到分配器，再由分配器将润滑脂或润滑油分配到各个润滑点。
中央润滑泵可以根据设备的润滑需要，以一定的频率和压力抽取润滑脂或润滑油，同时通过管路输送到分配器。
分配器则根据设备的要求，将润滑脂或润滑油平均分配到各个润滑点，确保设备的零部件得到充分的润滑。
3. 集中润滑的应用集中润滑系统广泛应用于各种设备和机械中，以提高设备的润滑效果和工作效率。
以下是集中润滑的一些应用场景：3.1 机械设备集中润滑系统在各种机械设备中都有广泛的应用，如工业机械、冶金设备、挖掘机、装载机等。
通过集中润滑系统，可以同时润滑设备的多个润滑点，减少润滑时间和工作量，提高设备的工作效率和寿命。
3.2 汽车行业在汽车行业中，集中润滑系统被广泛应用于汽车发动机和底盘润滑。
通过集中润滑系统，可以确保发动机和底盘的各个润滑点得到充分的润滑，减少摩擦和磨损，提高汽车的性能和耐久性。
3.3 轴承润滑轴承是各种机械设备中常见的零部件，其正常润滑对于设备的正常运行至关重要。
集中润滑系统可以实现对轴承的集中润滑，通过精确的润滑量控制和分配，确保轴承得到适量的润滑，减少磨损和故障发生的可能性。
3.4 铁路和航空设备在铁路和航空设备中，由于工作环境的特殊性和设备的复杂性，对润滑的要求更加严格。
集中润滑系统可以满足这些要求，通过自动化的控制系统，实现对设备的精确润滑，减少维修和故障率，提高设备的可靠性和安全性。
3.5 食品加工设备在食品加工设备中，由于对润滑油或润滑脂的要求更高，需要确保润滑剂不会对食品产生污染。
集中润滑系统可以通过使用特殊的润滑剂和密封材料，满足食品工业的卫生要求，同时实现对设备的可靠润滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单线式集中润滑系统的工作原理-电动干油泵
单线递进式系统主要由润滑泵、一根供油管、分支管路、各级递进式分配器及电控箱组成。
泵站输出润滑脂，通过一级（母）分配器由一路输油变成多路出油。
这些多路出油再由二级（子）分配器分成更多的分支油路；根据需要还可以增加三级（孙）分配器，这样便组成单线递进式油路，可以向数百个润滑点供送润滑脂。
特点
1、供油主管道只需一根，配管简单，费用低,在运动部分上的润滑点容易实现供油；
2、对处于机构紧凑、环境恶劣、部位重要的润滑点可实现自动加油，以提高加油的可靠性；
3、只要系统在工作，每个润滑点都能获得预定的给脂量，油脂不会浪费；
4、在全部润滑点中，只要有任一处堵塞，通过各种形式的发讯器即能报警，所以只要监视一台母分配器的动作，就可实现对全系统的监视。
