(完整版)干油集中润滑系统工作原理

泵的工作原理
设位置1为初始位置，柱塞 B向下运动，柱塞A滞后B先 向上运动后向下运动；由于
出口设有单向阀，当运动到 位置2时A腔内被抽成真空； 到达位置3时，A、B两腔间 的通路被开启，油脂在真空 的作用下被吸入A腔；柱塞 继续运动到位置4时通路被 关闭，位置4到6为压油过 程；转过位置6后，柱塞继 续运动回到初始位置1，为 下一次压油循环做好准备，
DRB—L系列电动润滑泵
该系列电动润滑泵采用双柱塞机构，运转可靠， 减速机构置于泵体内，结构紧凑，体积小，配 以相应的电控箱可以实现自动控制。
型号说明：
DRB—L系列电动润滑泵使用说明
1.该系列电动润滑泵应安装在环境温度合适、灰尘少、 振动小，便于调整、检查、维护保养及补脂方便的地 方，并且尽可能地布置在系统的中心位置，缩短系统 配管长度，保持最低压力降，使泵能产生足以克服润 滑点背压的压力。
双线式集中润滑系统的工作原理 及特点
供油管内的压力达到分配器动作所需的压力， 分配器就能动作。而分配器动作完成又使供油 管内压力继续上升，当供油管内各处的压力都 超过分配器动作所需的压力，分配器全部动作， 系统完成了一次给油运行。因此，双线式集中 润滑系统通过控制供油管内的压力保障分配器 动作，完成系统的给油运行。
当左侧电磁铁得电时， 阀芯在电磁力作用下被 推向右侧，此时，进油 腔P与工作腔A相连，另 一腔B与回油腔相连，实 现向Байду номын сангаас管路供油，B管路 卸压；当右侧电磁铁得 电时，阀芯在电磁力作 用下被推向左侧，此时， 进油腔P与工作腔B相连， 另一腔A与回油腔相连， 实现向B管路供油，A管 路卸压，实现换向。
干油过滤器
如此往复实现向外部供应压 力油脂。
2
3
A
B
A
B
4
5
A
B
6
A
B
A
B
A
B
溢流阀的工作原理
在泵出口装有溢流阀用来 调整泵出口压力，起到保 护作用，内部是弹簧锥面 结构，靠调整螺栓旋进长 度调整弹簧压缩量，当压 力大到能够克服弹簧压力 推动锥体向上运动，油脂 便通过溢流阀回到储油罐 内。
换向阀的工作原理
5.环式润滑泵的液压换向阀的设定压力按5Mpa 调定。
泵的工作原理
干油泵：由储油罐、油泵、换向阀和电 控箱组成。储油罐是用来存放油脂的， 电控箱是电气控制的核心部分，它为油 泵电机、换向阀和压力操纵阀提供电源 和电信号，实现定时自动运行、自动换 向。油泵是由电机带动蜗杆，蜗杆带动 与偏心轴相连的涡轮旋转，套在偏心轴 上的偏心套带动两个柱塞往复运动，实 现压油过程。
润滑脂的优点和缺点
润滑脂优点：
1、与可比粘度的润滑油相比，润滑脂具有更高的 承载能力和更好的阻尼减震能力。
2、由于稠化剂结构体系的吸收作用，润滑脂具有 较低的蒸发速度，因此在缺油润滑状态下，特别是 在高温和长周期运行中，润滑脂有更好的特性。
3、润滑脂能形成具有一定密封作用的脂圈，可防 止固体或流体污染物的侵入，有利于在潮湿和多尘 环境中使用。
DRB—L系列电动润滑泵
DRB—L系列电动润滑泵适用于润滑点多，分布范围广， 给油频率高的双线式干油润滑系统。通过双线分配器 向润滑部位供润滑脂，可满足各种机械设备的需要， 对于大型机组和生产线尤为适宜。该系列电动润滑泵 采用双柱塞机构，可组成双线环式集中润滑系统，即 系统的主管路组成环状布置，由返回润滑泵的主管道 末端的系统压力来控制液压换向阀，使两条主管道交 替地供送润滑脂；也可组成双线终端式集中润滑系统， 即由主管道末端的压力操纵阀来控制电磁换向阀交替 地使两条主管路供送润滑脂。
干油集中润滑系统工作原理 及常见故障分析
摘要
概述 工作原理 注意事项 常见故障分析
概述
干油润滑系统的长期、稳定运行，可 以有效的延长设备的使用寿命 。从 而减少由于润滑不到位而导致的设备 损坏，降低事故时间 。所以，润滑 是设备维护的重点和难点。了解和掌 握干油润滑系统的工作原理可以有效 的确保系统的稳定运行。
干油过滤器:是管路中 的附件，它可以有效的 过滤油脂中的杂质保证 油脂清洁，避免分配器 堵塞、卡死，确保给油 可靠。过滤器滤芯要定 期检查清洗。

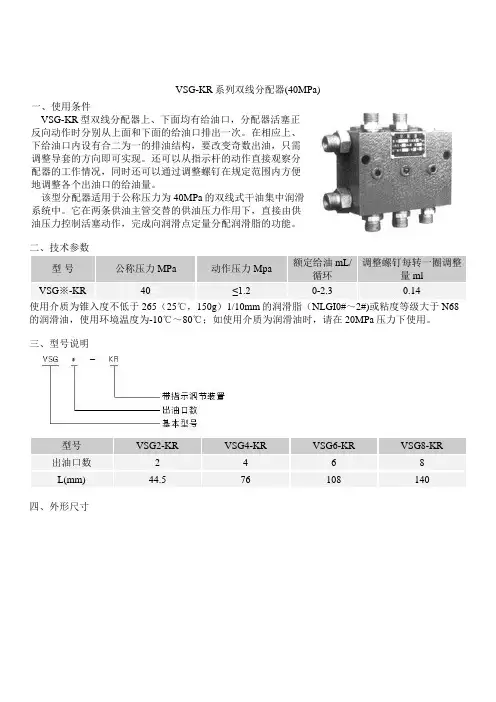

分配器
分配器是集中润滑系统的基础和重要元件，有了它集 中润滑系统才可以运行起来，它可以保持系统压力、 保证每一个供油点都能得到定量的油脂。 我厂选用的双线分配器分为SSPQ和DSPQ 两种系列
润滑脂的优点和缺点
润滑脂优点：
4、润滑脂能牢固地粘附在润滑表面上，即 使在倾斜甚至垂直表面上也不流失。在外力 作用下，它能发生形变，象油一样流动。
5、由于润滑脂粘附性好，不易流失，所以 在停机后再启动仍可保持满意的润滑状态。
6、用脂润滑通常只需将少量润滑脂涂于润 滑表面，因而可大大节约油品的需求量。
2.使用前先向柱塞泵的减速腔内加入N220的工业齿轮 油至游标规定液面。
3.向储油器内补脂使用DJB—V70型电动加油泵从润滑 泵的补给口补进，使用的润滑脂应清洁，不允许夹杂 有污物。
DRB—L系列电动润滑泵使用说明
4.泵溢流阀的标准设定压力为23Mpa，可以在 0—20Mpa范围内任意调节，在使用时不允许 超过泵公称压力的115%（ 23Mpa ）。
润滑脂的优点和缺点
润滑脂有以下缺点：
冷却散热性能差 内摩擦阻力大 供脂换脂不如油方便
双线式集中润滑系统的工作原理 及特点
双线式集中润滑系统是集中润滑的一种主要方 式（又称FARVAL方式）。双线集中润滑系统主 要由润滑泵、换向阀（通常设置在润滑泵上）、 双线分配器、电控箱和两条供油管组成的。润 滑泵输出的润滑脂经过换向阀交替由两条供油 管输送到双线分配器，经过双线分配器定量分 配，送往各个润滑点。
润滑介质
润滑脂
润滑脂是润滑油与稠化剂结合成半固体或固体的物质，在常 温常压下呈半流动状态，并且具有胶体结构的润滑材料。任 何一种油脂都含有三个主要成分：基础油(矿物油或合成油)、 稠化剂和添加剂。
按稠化剂的种类，润滑脂分为皂基脂、烃基脂、无机脂和有 机脂四类。其中皂基脂中的锂基脂具有多方面的优良性能， 因而使用量最大。锂基脂外观是发亮的奶油状油膏，滴点高、 使用温度范围较广，并有良好的低温性、抗磨切性、抗水性、 抗腐蚀性和热氧化安定性，是目前最常用的一种多效能的润 滑脂。
