机械制图教案1
机械制图教案(图文教案)
第一章制图的基本知识和基本技能第一节国家标准《机械制图》的一般规定一、图纸幅面、格式①图纸幅面基本幅面：A0、A1、A2、A3、A4。
加长幅面：以基本幅面为基础，沿短边成整数倍增加。
②图框格式图框：图纸上限定绘图区域的线框，用粗实线绘制，分留装订边和不留装订边两种。
图框线见表1-1。
③附加符号对中符号：在图纸各边长的中点分别画出对中符号。
粗实线绘制，线宽不小于0.5mm，长度从纸边界伸入图框线内约5mm。
方向符号：用细实线绘制的等边三角形表示。
剪切符号：图纸复制时方便剪切，在图纸的四角分别绘制出剪切符号。
二、标题栏标题栏通常位于图纸的右下角，与看图方向一致。
否则标题栏应位于图纸的右上角，并用方向符号标明绘图、看图方向。
三、比例图样的比例：图形与其实物相应要素的线性尺寸之比。
有原值比例、放大比例、缩小比例。
注意：a.图样无论放大或缩小，标注尺寸应按实际尺寸标注。
b.绘制角度应按实际角度绘制和标注。
c.同一机件的各个图形应采用相同的比例。
d.当孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例夸大画出。
四、字体字体要求：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数即为字体的高度，有1.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。
汉字应写成长仿宋体，字号不小于3.5mm，字宽为2h/3。
五、图线及其画法①图线形式和应用图线分粗、细两种。
粗线宽度在0.5mm～2mm之间选择，细线宽度为b/3。
常用图线见表1-5。
②图线画法a．同一张图样中同类图线宽度应基本一致。
虚线、点画线及双点画线的长度和间隔应各自大致相等。
b．两条平行线之间的距离应不小于粗实线2倍，且最小距离不小于0.7mm。
c．绘制圆的对称中心线时，圆心应为线段的交点。
点画线和双点画线的首末两端应是线段而不应是短划。
，在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
d．虚线、点画线与其它图线相交时（或同种图线相交时），应以划线相交，当虚线是粗实线的延长线时，粗实线应划到分界点，而虚线以间隔与之相连。
机械制图教案(全)
了解表面粗糙度、公差与配合、形位公差及 热处理等技术要求。
08
装配图绘制与阅读
Chapter
装配图内容和要求
装配图内容
包括一组视图、必要的尺寸、技术要求、零 （部）件序号、标题栏和明细栏。
装配图要求
正确、完整、清晰、合理地表达产品的装配 结构和工作原理，以及各零（部）件间的相 互位置和装配关系。
介绍调心球轴承和调心滚子轴承的构造、工作原 理和应用场景，提供调心球轴承和调心滚子轴承 的绘制方法和注意事项。
07
零件图绘制与阅读
Chapter
零件图内容和要求
零件图内容
包括一组视图、完整的尺寸、标题栏 和技术要求四项内容。
零件图要求
正确、完整、清晰、合理。
零件结构类型及表达方法选择
轴套类零件
移出断面图
画在视图之外的断面图，称为移出断面图。移出断面图的轮 廓线用粗实线画出，并应尽量配置在剖切线的延长线上，必 要时也可配置在其他适当的位置。
重合断面图
画在视图之内的断面图，称为重合断面图。重合断面图的轮 廓线用细实线画出，当视图中轮廓线与重合断面图的图形重 叠时，视图中的轮廓线仍应连续画出，不可间断。
画图步骤
先画主要部分，后画 次要部分；先画可见 部分，后画不可见部 分
04
检查、描深
检查底稿是否正确、 完整，然后进行描深
组合体尺寸标注方法步骤
定形尺寸
标注出各基本形体的定形尺寸
定位尺寸
标注出各基本形体之间的相对 位置尺寸
总体尺寸
标注出组合体的总长、总宽和 总高尺寸
检查
检查尺寸标注是否正确、完整 、清晰
按加工顺序标注尺寸
符合加工顺序原则，可使加工和测量方便。
《机械制图》中专教案
《机械制图》中专教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识、基本原理和基本方法。
（2）学会使用机械制图的国家标准。
（3）能够阅读和绘制简单的机械图样。
2. 过程与方法：（1）通过讲解、示范、练习等方法，培养学生的空间想象能力。
（2）运用现代化教学手段，如计算机辅助设计（CAD），提高学生的绘图能力。
（3）通过小组合作、讨论等方式，提高学生的沟通与协作能力。
3. 情感态度与价值观：（1）培养学生对机械制图学科的兴趣，激发学生的学习热情。
（2）培养学生认真负责、细致严谨的工作态度。
（3）培养学生遵守国家法律法规，严格按照国家标准进行设计和绘图。
二、教学内容1. 机械制图的基本知识：图幅、比例、视图、投影变换等。
2. 机械制图的基本原理：点、线、面的投影，剖面、断面、局部放大图等。
3. 机械制图的基本方法：手工绘图、计算机辅助设计（CAD）等。
4. 国家标准：图样格式、尺寸标注、符号表示等。
5. 简单机械图样的阅读和绘制：零件图、装配图、轴测图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识和基本原理。
（2）国家标准的应用。
（3）简单机械图样的阅读和绘制。
2. 教学难点：（1）投影变换和空间想象能力的培养。
（2）计算机辅助设计（CAD）的操作技巧。
（3）复杂机械图样的阅读和绘制。
四、教学方法与手段1. 教学方法：（1）讲解法：讲解基本知识、原理和方法。
（2）示范法：示范绘制图样和操作CAD软件。
（3）练习法：学生动手练习绘制图样和操作CAD软件。
（4）小组合作法：分组讨论、合作完成项目。
2. 教学手段：（1）板书、PPT等传统教学手段。
（2）计算机辅助设计（CAD）软件。
（3）实体模型、挂图等直观教学手段。
五、教学进程安排1. 课时：本课程共安排课时，本章内容安排课时。
2. 教学进程：（1）第1-3课时：讲解机械制图的基本知识。
（2）第4-6课时：讲解机械制图的基本原理。
机械制图课程教案模板6篇
机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。
教学重点：1.装配图的视图选择；2.装配结构的合理性。
教学难点：装配图的识读和由装配图拆画零件图。
课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。
设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。
可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。
讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。
2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。
包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。
(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。
它为包装、运输和安装时所占的空间大小提供了依据。
(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。
因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。
3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。
《机械制图》听课教案
《机械制图》听课教案一、教学目标：1. 了解机械制图的基本知识，掌握机械制图的基本原理和基本方法。
2. 学会使用机械制图工具，如画图板、丁字尺、三角板等。
3. 掌握机械制图的标准，如线型、比例、字体等。
4. 学会绘制基本几何图形，如直线、圆、圆弧、多边形等。
5. 掌握机械制图的标注方法，如尺寸标注、技术要求等。
二、教学重点与难点：1. 教学重点：机械制图的基本知识、基本原理和基本方法。
2. 教学难点：机械制图的标准、标注方法和绘制基本几何图形。
三、教学准备：1. 教学工具：多媒体教学设备、画图板、丁字尺、三角板、图纸等。
2. 教学资料：教材、教案、PPT、示范图等。
四、教学过程：1. 导入新课：通过展示机械制图的实际应用场景，激发学生的学习兴趣，引出本节课的主题。
2. 讲解基本知识：讲解机械制图的定义、作用和基本原理。
3. 演示基本工具的使用：演示画图板、丁字尺、三角板等工具的使用方法。
4. 讲解机械制图的标准：讲解线型、比例、字体等标准。
5. 练习绘制基本几何图形：学生动手练习绘制直线、圆、圆弧、多边形等基本几何图形。
6. 讲解尺寸标注和技术要求：讲解尺寸标注的方法和技术要求的内容。
7. 课堂练习：学生独立完成一份机械制图练习，老师进行点评和指导。
8. 总结课堂内容：对本节课的知识进行总结，强调重点和难点。
9. 布置课后作业：布置相关练习题，巩固所学知识。
五、课后反思：1. 总结课堂教学效果，了解学生的掌握情况。
2. 对教学方法进行调整，以提高教学效果。
3. 关注学生的学习进度，及时解答学生在课后遇到的问题。
六、教学评价：1. 课堂参与度：观察学生在课堂上的积极参与程度，提问和回答问题的积极性。
2. 练习完成情况：检查学生完成练习的情况，评估他们的理解和掌握程度。
3. 课后作业：评估学生完成课后作业的质量，检查他们对课堂内容的掌握情况。
4. 学生反馈：收集学生的反馈意见，了解他们对教学内容和教学方法的满意度和建议。

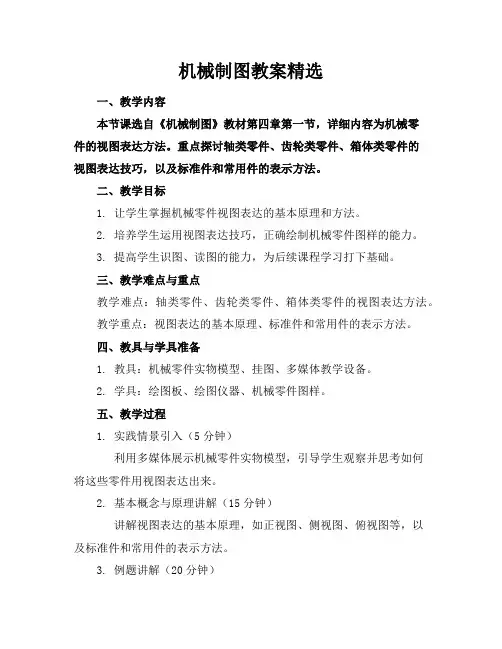

机械制图教案精选
机械制图教案精选一、教学内容本节课选自《机械制图》教材第四章第一节，详细内容为机械零件的视图表达方法。
重点探讨轴类零件、齿轮类零件、箱体类零件的视图表达技巧，以及标准件和常用件的表示方法。
二、教学目标1. 让学生掌握机械零件视图表达的基本原理和方法。
2. 培养学生运用视图表达技巧，正确绘制机械零件图样的能力。
3. 提高学生识图、读图的能力，为后续课程学习打下基础。
三、教学难点与重点教学难点：轴类零件、齿轮类零件、箱体类零件的视图表达方法。
教学重点：视图表达的基本原理、标准件和常用件的表示方法。
四、教具与学具准备1. 教具：机械零件实物模型、挂图、多媒体教学设备。
2. 学具：绘图板、绘图仪器、机械零件图样。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示机械零件实物模型，引导学生观察并思考如何将这些零件用视图表达出来。
2. 基本概念与原理讲解（15分钟）讲解视图表达的基本原理，如正视图、侧视图、俯视图等，以及标准件和常用件的表示方法。
3. 例题讲解（20分钟）选取典型例题，详细讲解轴类零件、齿轮类零件、箱体类零件的视图表达方法。
4. 随堂练习（15分钟）布置随堂练习，让学生动手绘制机械零件图样，巩固所学知识。
5. 互动环节（10分钟）学生展示自己的作品，教师点评并指出不足之处，引导学生互相讨论、学习。
六、板书设计1. 视图表达基本原理2. 轴类零件视图表达方法3. 齿轮类零件视图表达方法4. 箱体类零件视图表达方法5. 标准件和常用件表示方法七、作业设计1. 作业题目：绘制一个轴类零件、一个齿轮类零件和一个箱体类零件的视图。
八、课后反思及拓展延伸1. 反思：本节课的教学效果如何，学生掌握程度如何，有哪些需要改进的地方。
2. 拓展延伸：引导学生了解机械制图在实际工程中的应用，激发学生学习兴趣。
重点和难点解析1. 教学内容的选取与组织2. 教学目标的具体化3. 教学难点与重点的明确4. 教学过程中的实践情景引入、例题讲解和互动环节5. 作业设计与课后反思一、教学内容的选取与组织教学内容应紧扣教材，结合学生实际情况，选取具有代表性的机械零件进行讲解。
(完整版)《机械制图教案》第一章28讲剖视图
第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。
教学过程：一、复习旧课1、剖视图的形成。
2、视图的画法、标注。
3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。
这样，就产生了各种剖视图。
按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。
按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。
例如图6—8中的主视图和左视图均为全剖视图。
（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。
（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。
如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。
机械制图教案(全)
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。
一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
二、比例系列三、标注方法四、选择比例的原则§1-3字体（GB/T4457.4-2002）一、基本要求1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，其字宽为h / 2；4、字母和数字分A型和B 型；5、字母和数字可以写成斜体和直体；6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。
二、字体示例◆总结与巩固（小结、考核知识点、作业等）（巩固练习）让学生再看一遍绪论部分的内容、让学生练习画边框和标题栏、明细栏，练习书写仿宋体字（课堂小结）1、对学好制图的要求2、希望大家弄清国标所规定的几种图幅和图框格式，以及标题栏和明细栏的画法。
3、通过对图幅比例、字体标准的学习，大家应弄清字体的相关知识，特别要强调的是大家要搞清比例是谁与谁之比，要多加练习。
（作业布置）1、简述GB/T14689-93的含义。
2、图纸幅面有哪三种。
3、什么叫做比例？比例分为哪三种？4、国标中对字体有哪些规定？1-1、1-2、1-35、习题集：P1§1-4 图线（GB/T4457.4—2002）一、基本线型（表1-4）二、图形的尺寸2mm之间选择，细线的宽度为图线分粗、细两种。
粗线的宽度d可在0.5~~b/2。
三、图线的应用（表1-4）四、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于00.7mm。
2、相交虚线以及各种点画线相交时应恰当地相交于线，而不应相交于点或间隙。
3、图线接头处的画法4、图线重叠时的画法当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线：可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。
五、作图演示◆总结与巩固（小结、考核知识点、作业等）（巩固练习）抄画书中图1-8，进行绘制练习。
（课堂小结）1、图线的种类2、图线画法中的注意事项（作业布置）1、抄画书图1-81-7（图纸作业）习题集P7§1-5 尺寸注法（GB/T4457.4—2002）一、基本规则（出示板图、挂图）1、机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2、图样中的尺寸以毫米为单位时不需标注单位，如果使用其它单位，则需要说明相应的计量单位；3、图样中所标注的尺寸为该图所示机件的最终完工尺寸，否则应另加说明；4、机件的每一尺寸，一般只标注一次，并应标注在反映结构最清晰的图上。
二、尺寸数字、尺寸线和尺寸界限1、尺寸数字（1）线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
（2）线性尺寸数字一般应按图1-15a所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图1-15b的形式标注。
2、尺寸线（1）尺寸线用细实线绘制，用以表示所注尺寸的方向。
尺寸线的终端结构有两种形式——箭头和斜线两种；①箭头如图所示。
②斜线斜线用细实线绘制。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直。
当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端形式。
3、尺寸界线（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线；（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以34mm为宜）；~~在特殊情况下也可以不相垂直，但两尺寸界线必须相互平行。
三、常见的尺寸注法：（重点）1、圆的尺寸注法2、圆弧的尺寸注法（1）圆弧的半径（2）圆弧的长度3、球的尺寸注法4、角度的尺寸注法5、小尺寸的标注6、对称图形尺寸注法7、光滑过渡处的尺寸注法8、正方形结构的尺寸注法9、尺寸标注的注意事项（1）在进行尺寸标注时，尺寸数字不可被任何图线所通过；否则必须将该图线断开。
（2）标注参考尺寸时，应将尺寸数字加上圆括弧。
（3）标注板状零件的厚度时，可在尺寸数字前加注符号“t”。
四、特定要求的尺寸注法五、简化的尺寸注法总结与巩固（小结、考核知识点、作业等）（巩固练习）如下图所示，找出图中的尺寸标注上的错误（课堂小结）1、图样上的尺寸数字表示机件的真实大小；2、图样上的尺寸以毫米为单位时,不需要标注单位；3、尺寸标注的三要素：尺寸界线、尺寸线、尺寸数字；4、尺寸数字不能被任何图线穿过；5、对于线性尺寸来说，标注时要注意水平、垂直、倾斜三个方向中尺寸数字的书写方向；6、对于角度尺寸来说，应注意角度尺寸的数字应一律处于水平方向，尺寸线是以角顶为圆心画出的圆弧；7、圆和圆弧的尺寸线要通过圆心，不能用中心线来代替，注意数字前要加注符号“Ф”或“R”（作业布置）习题集P1-5-25§1-6 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺（课堂小结）为了提高绘图的质量，加快绘图的速度，大家必须掌握绘图工具的正确使用的方法。
◆引言前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘图工作中我们应如何使用工具正确的绘图呢?◆教学内容正文线段的等分法一、平行线法二、分规试分法圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分（巩固练习）1、将一线段作五等分2、将一圆周作五等分3、将一圆周作五等分（课堂小结）通过学习，我们应该掌握直线和圆的等分方法，在实际作图时要做到正确的运用作图方法快速、准确、高速的绘制图形。
椭圆的画法椭圆的长轴和短轴：两条相互垂直而且对称的轴。
椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。
椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。
已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。
注意：取线段要准确，四段圆弧两两相接于1、2、3、4点，必须注意连接处的光滑过渡。
具体作图如下图：◆总结与巩固（小结、考核知识点、作业等）（巩固练习）1、以同心圆法作一椭圆。
2、以四心圆法作一椭圆。
（课堂小结）1、总结椭圆的绘制方法；2、强调绘制椭圆时的关键性注意点和部分细节。
（作业布置）课堂作业：习题集P121-12◆斜度和锥度一、斜度1、斜度的概念:指一直线(平面)相对与另一条直线(或平面)的倾斜程度，其大小用该两直线（或平面）的夹角的正切值来表示。
斜度 = tanα = CA/AB = H/L斜度 = （H-h）/L2、斜度的画法3、斜度的标注：二、锥度1、锥度的概念：指正圆锥体底圆直径与锥高之比。
如果是圆锥台则是上下底圆直径之差与锥台高度之比。
锥度 = 2tanα= D/L = D-d/L2、锥度的画法3、锥度的标注（巩固练习）作一锥台,上底为20、高为30锥度为1:4（课堂小结）1、斜度和锥度的定义；2、标注时的注意点和部分细节。
§1-7 圆弧连接一、圆弧连接的概念圆弧连接:用一圆弧光滑地连接相连相邻两已知线段。
二、圆弧连接的作图方法1、圆弧连接的实质：就是要使连接圆弧与相邻线段相切。
2、圆弧连接的目的：达到光滑连接的要求3、作图步骤：（1）求连接圆弧的圆心；（2）找出连接点即切点的位置；（3）在两连接点之间作出连接圆弧。
1、两直线之间的圆弧连接(见表1-11)2、直线与圆弧间的圆弧连接(见表1-11)3、两圆弧间的圆弧连接(见表1-11)总结与巩固（小结、考核知识点、作业等）（巩固练习）让学生进行连接操作。
（课堂小结）（作业布置）习题集P8 1-8、P9 1-10、P10 1-11平面图形的画法一、尺寸分析平面图形中的尺寸，根据尺寸所起的作用不同，分为定形尺寸和定位尺寸两类。
而在标注和分析尺寸时，首先必须确定基准。
一、尺寸分析平面图形中的尺寸，根据尺寸所起的作用不同，分为定形尺寸和定位尺寸两类。
而在标注和分析尺寸时，首先必须确定基准。
1、基准所谓基准就是标注尺寸的起点。
一般平面图形常用的基准有以下几种：（1）对称中心线；（2）主要的垂直或水平轮廓线；（3）较大的圆的中心线，较长的直线等。
（如P26 图1-37）2、定形尺寸凡确定图形中各部分几何形状大小的尺寸。
如：直线段的长度，倾斜线的角度，圆或圆弧的直径和半径等。
