2016年最新旋片式真空泵的使用与维修方案
该如何正确的使用旋片式真空泵呢 旋片式真空泵如何操作
该如何正确的使用旋片式真空泵呢旋片式真空泵如何操作旋片式真空泵使用范围特别广泛，在冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等行业都有使用。
使用步骤1旋片式真空泵使用范围特别广泛，在冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等行业都有使用。
使用步骤1．查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起油封作用，影响真空度。
过高，可能会引起通大气起动时喷油。
运转时，油位有所上升，属正常现象。
油接受规定牌号的清洁真空泵油，从加油孔加入。
加油毕后，应旋一上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2．旋片式真空泵可在通大气或任何真空度下一次起动。
泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度上升，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4．检查旋片式真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。
停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
旋片式真空泵的使用注意事项1、开箱，检查泵在运抽中是否担坏，是否符合出厂要求。
2、先拧开加油螺塞，从加油孔中加油至油标2/3（因出厂运输关系，真空泵腔内无泵油灌入），后从进气管孔内加入少许泵油（可能出厂时间太长引起泵腔内干燥）为加强泵腔内润滑。
油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。
泵油接受石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV—N1100，HFV—N1200,HFV—A100. SV—68等。
旋片式真空泵操作规程正式版
旋片式真空泵操作规程正式版旋片式真空泵是一种常用的真空设备，广泛应用于电子、化工、医药、冶金等行业。
正确操作旋片式真空泵可以提高工作效率、延长设备寿命，并确保生产过程的安全。
下面是旋片式真空泵的操作规程的正式版，共计1200字以上。
一、安全注意事项1.在操作旋片式真空泵前，必须先熟悉其结构和性能，了解其操作规程，确保操作之前已经获取了相关资格和训练。
2.在操作真空泵时，必须穿戴好个人防护装备，如安全鞋、安全帽、护目镜等，防止意外伤害。
3.在操作真空泵时，应确保设备周围的地面干燥、无障碍物，并保持通风良好。
4.真空泵的电源必须符合安全规范，接地良好，并保持电源线路畅通。
5.在操作真空泵之前，必须检查设备是否处于正常状态，如有异常应及时处理或通知相关部门。
6.严禁擅自拆卸真空泵的密封盖和防护装置，以免造成损坏或伤害。
二、操作步骤1.确认真空泵的通电前，需先检查真空泵的密封盖是否已关闭，确定真空泵处于停止状态。
2.操作之前，确认旋片式真空泵是否连接好了进气管和排气管，且连接处无漏气，保持密封性良好。
3.通电前，必须确认电源插头接触端是否干净、无油污，插入电源插座后，打开电源开关，确认真空泵已经通电。
4.在启动旋片式真空泵时，应先按下启动按钮，然后逐渐旋开旋翼泵调节阀门，使其达到正常工作状态。
5.在操作中，应定期检查工作状态，确保旋片式真空泵正常运行。
如发现异常情况，应立即停止泵机，并进行处理。
6.在停止旋片式真空泵之前，应先将泵机调节阀门逐渐关闭，直到完全关闭。
然后按下停止按钮，确认真空泵已经停止运行。
7.停止真空泵之后，应断开电源插座，关闭电源开关，并在旋片式真空泵器件周围张贴停电警示牌，确保操作人员的安全。
三、日常维护1.在使用旋片式真空泵过程中，应定期对其进行检查和维护。
如发现任何磨损、锈蚀或泄漏现象，应及时进行维修或更换。
2.在每次使用旋片式真空泵之后，应将旋片式真空泵清洗干净，防止灰尘或污垢对设备造成损害。
旋片式真空泵操作规程
旋片式真空泵操作规程旋片式真空泵是一种广泛应用于科学、工业和医疗等领域的设备，通过将被抽的气体旋转式地压缩，实现真空抽取的目的。
在使用旋片式真空泵时，必须遵守一定的操作规程，以确保安全、稳定和高效的运行。
1. 准备工作在使用旋片式真空泵之前，应进行必要的检查，检查泵的状况是否良好，排除故障；检查各个接口及管道连接是否牢固，以及真空计和相关仪器是否正常。
要确保泵所处的环境干燥、洁净，并保持适宜的温度和湿度。
2. 开始运行在开始运行旋片式真空泵之前，应先打开气阀，以确保所有系统处于正常通气的状态。
接下来，打开电源，并调整泵的转速和进气阀的开度，将泵进入正常工作状态。
需要注意的是，在开启进气阀之前，必须确保泵的转速已经到达匀速运行状态，否则可能会损坏泵的叶片。
3. 操作注意事项在使用旋片式真空泵时，需要注意以下事项：（1）防止超载：当泵在工作时，应确保不会超过其额定负载范围，以避免影响其正常运行和寿命。
（2）防止过热：在长时间工作时，泵会产生热量，可能会导致泵过热，从而损坏泵的部件。
因此，在使用过程中，应适当调节工作时间和转速，并加装降温装置，以控制泵的温度。
（3）注意维护：旋片式真空泵是一种高度精细的设备，需要定期进行保养和维护，以确保其正常的工作性能，包括清洗泵体、更换油封和油等。
（4）操作细节：在操作过程中，应遵循正确的操作方法，包括调整各个参数、监视仪表的状态、及时处理故障等。
还要在操作完毕后，断开电源，关闭气阀，及时清理和保养泵。
总而言之，正确的操作规程是保证旋片式真空泵正常、安全、稳定和高效工作的重要保障，因此必须严格遵循。
同时，在操作过程中，还需要多加留意设备的各个参数和指标，及时发现和解决问题，以确保旋片式真空泵的长期稳定工作。
旋片真空泵
旋片真空泵2x-4A旋片真空泵用途及试用范围旋片真空泵是用来对密封容器抽除气体而获得真空的基本设备。
该系列泵单独试用，旋片真空泵亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。
可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。
医疗卫生和实验室，亦可配供此泵。
注意：该旋片真空泵不宜抽除含氧过咼、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体也不能用来把气体一从个容器送到另一个容器作输送泵。
旋片真空泵设有掺气阀时，可抽送适量可凝性气体。
1、旋片真空泵可在环境温度5~40C范围内且进口压强小于1330Pa的条件下，允许旋片真空泵长期连续工作。
2、旋片真空泵若附有气镇装置，还可以抽除一定量的可凝性气体，但旋片真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不能作为输送泵使用•3、2X系列旋片真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3 分钟，以免喷油或润滑不良引起泵损坏。
4、油位应在油标中心，旋片真空泵的油位偏高会造成喷油，油位偏低会造成润滑不良，油位以泵运转时为准；更换旋片真空泵油最好在泵运转时执行，这样有利于更换彻底，同时会使泵腔内的杂质尽可能排出。
下面是在多年实践中总结的关于旋片真空泵的几点方法：1）严禁长时间抽大气！严禁旋片真空泵无油少油工作。
在被抽系统与旋片真空泵链接处应该安装真空阀，停机前应先关闭通道已防止真空由回流到被抽系统中！确保被抽系统无腐蚀性气体。
2）严禁旋片真空泵换用其他种类的油。
旋片真空泵一定要用专业的真空油。
经常检查油位位置，不符合规定时须调整使之符合要求。
以旋片真空泵运转时，油位到油标中心为准。
3）经常检查旋片真空泵泵腔内油质情况，发现真空油乳化及变质应及时更换真空油，确保真空泵工作正常•4）换真空油的期限，按实际使用条件和能否满足性能要求等情况考虑，由用户酌情决定。
旋片式真空泵操作规程

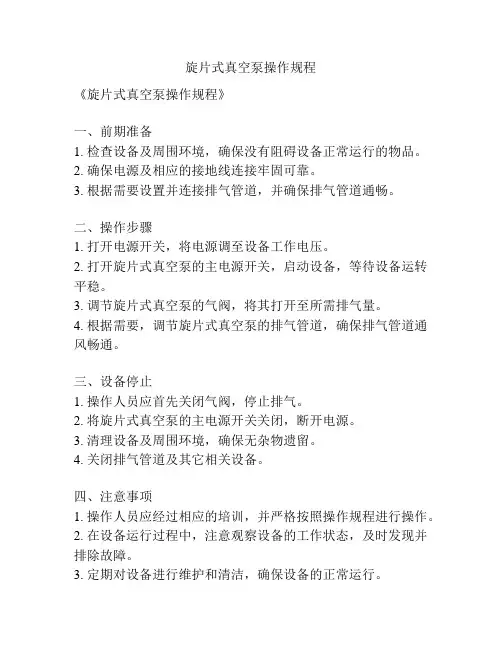

旋片式真空泵操作规程
《旋片式真空泵操作规程》
一、前期准备
1. 检查设备及周围环境，确保没有阻碍设备正常运行的物品。
2. 确保电源及相应的接地线连接牢固可靠。
3. 根据需要设置并连接排气管道，并确保排气管道通畅。
二、操作步骤
1. 打开电源开关，将电源调至设备工作电压。
2. 打开旋片式真空泵的主电源开关，启动设备，等待设备运转平稳。
3. 调节旋片式真空泵的气阀，将其打开至所需排气量。
4. 根据需要，调节旋片式真空泵的排气管道，确保排气管道通风畅通。
三、设备停止
1. 操作人员应首先关闭气阀，停止排气。
2. 将旋片式真空泵的主电源开关关闭，断开电源。
3. 清理设备及周围环境，确保无杂物遗留。
4. 关闭排气管道及其它相关设备。
四、注意事项
1. 操作人员应经过相应的培训，并严格按照操作规程进行操作。
2. 在设备运行过程中，注意观察设备的工作状态，及时发现并排除故障。
3. 定期对设备进行维护和清洁，确保设备的正常运行。
4. 如需更换备件或维修设备，应由专业人员进行操作，确保操作安全。
五、设备保养
1. 定期对旋片式真空泵进行清洁和润滑，确保设备的正常运转。
2. 注意维护设备的电源和接地线的连接状态，保持设备工作环境的干净整洁。
以上即是《旋片式真空泵操作规程》，请所有操作人员严格遵守，确保设备的安全运行。
双旋片真空泵维修与保养的方法
双旋片真空泵维修与保养的方法
双旋片真空泵是一种常用的真空设备，广泛应用于各个行业。
为了确保双旋片
真空泵的正常运行和延长使用寿命，我们需要进行定期的维修和保养。
以下是双旋片真空泵维修与保养的方法：
1. 定期检查：定期检查双旋片真空泵的各个部件，包括油封、轴承、双旋片等，是否存在磨损、裂纹或其他损坏情况。
如发现问题，及时更换或修理。
2. 清洁操作：双旋片真空泵使用过程中，会产生一定的污垢和沉积物。
定期清
洁真空泵的内部和外部，可以使用合适的清洗剂和工具进行清洁，确保真空泵的通畅性。
3. 油封更换：油封是双旋片真空泵的关键部件，定期更换油封可以避免泄漏和
油封老化导致的故障。
在更换油封时，需要注意选择适合的型号和材质，并使用正确的安装方法和工具。
4. 润滑维护：双旋片真空泵的正常运行需要足够的润滑。
定期检查润滑系统的
油位，确保油量足够。
同时，需要注意使用合适的润滑油，并按照厂家的要求进行更换和补充。
5. 温度控制：双旋片真空泵的运行温度需要控制在合适的范围内。
过高的温度
会导致零部件的热膨胀和磨损，过低的温度则会影响泵的密封性能。
定期检查和调整真空泵的冷却系统，确保温度在正常范围内。
6. 空载运行：在长时间不使用双旋片真空泵时，可以进行空载运行，以帮助清
除管道内的气体和水分。
空载运行时，应逐渐增加转速，并注意监测真空泵的工作状态。
通过定期的维修和保养，可以保证双旋片真空泵的正常运行和使用寿命。
在进行维修和保养时，务必遵循厂家的操作指南和安全规范，确保操作人员的安全和设备的正常运行。
旋片式真空泵倒吸原因以及倒吸问题解决方法
旋片式真空泵倒吸原因以及倒吸问题解决方法真空泵倒吸的危害想必大家都知道，真空泵倒吸会污染腔体，泵体内的真空泵油会减少，导致真空抽不下去。
遇到好凯德真空泵倒吸现象的时候，第一，千万不用怕，这是常有的事。
首先看一下你用的是那种真空泵，一般是旋片型的或者喷射型的。
第二，观察一下连接管路，如果在泵体和漏斗之间有缓冲瓶，把缓冲瓶里的水介质或油介质倒出来扔掉就是了，别忘了补充水介质或油介质。
第三，如果未设置缓冲瓶，观察一下介质是否倒吸进入管路或滤液瓶，如果没有就不影响使用；如果有介质进入管路，下次抽真空时就回去了；如果进入滤液，只能把滤液弃之重做了。
如果你用的是水循环真空泵，当你的真空系统真空度比较高时，循环水会被倒吸到蒸发瓶中。
比如没有关闭气阀而直接关泵，那么蒸发瓶中的真空度就比水循环系统里高，自然倒吸了。
还有的可能就是溶剂沸点、旋蒸时的角度、仪器的稳定性等原因了。
其实水泵的话问题那么不大，因为一般的水循环真空泵都有防倒吸的止回阀，一般就是断电也不倒吸，但是泵用久了，止回阀失去了作用才会倒吸，就是需要定期进行检修与维护。
好凯德旋片式真空泵倒吸除了污染反应物，若反应物中有与木燃烧或者与水爆炸物水的倒吸会发生危险。
我们都知道有腐蚀性的会损害真空泵的泵体，所以雅之雷德建议抽滤这种物质最好还是加个吸收装置，还有我们在用旋片式真空泵进行减压抽滤时，连接缓冲瓶也是非常有必要的，这是为了防止真空泵倒吸。
另外建议在旋转头上加一缓冲球，这样子对于防止真空泵倒吸也是有一定作用的。
旋片式真空泵如有液体倒吸怎么处理：1、将倒吸的液体清理干净。
2、检查油箱是否进入与人体，如果进入。
清理干净，重新加油。
3、手动盘车，如主动灵活，开机试车。
4、如果试车噪音电流不正常，说明泵有问题了。
拆检。
旋片式真空泵操作规程
旋片式真空泵操作规程旋片式真空泵操作规程一、前期准备1.1 确保电源连接正常，并检查真空泵的接地线连接情况。
1.2 确保泵的周围环境干净整洁，无杂物。
1.3 检查泵的油位，并确保油位在规定范围内。
1.4 检查泵的旋转方向与电源相匹配。
二、启动操作2.1 打开泵的电源开关，并确认电机是否正常运转。
2.2 检查泵的油位，如油位过高，可以通过泵的调节杆将油位调整至标准范围内；如油位过低，应添加适量的真空泵油。
2.3 检查泵的油气分离器，如润滑油中存在较多污染物，应及时清洗或更换。
2.4 等待泵的运转达到稳定状态后，即可进行真空抽取操作。
三、真空抽取操作3.1 打开颈管阀，使其与被抽空间相连。
3.2 观察真空抽取表，确保真空泵正常抽取。
3.3 根据实际需要，可适当调整抽取速度和真空度。
3.4 在抽取过程中，应密切观察泵的运行状态，并注意观察电机温度是否过高。
3.5 若泵运行过程中出现异常情况（如噪音过大、振动严重等），应立即停止操作，并检查并排除故障。
四、停止操作4.1 关闭颈管阀，并等待漏气。
4.2 关闭泵的电源开关。
4.3 等待泵的停止运转后，可进行其他后续操作。
五、日常维护5.1 每日使用结束后，应将泵体与泵的接口清洁干净。
5.2 定期更换真空泵油，并定期清洗或更换油气分离器。
5.3 每隔一段时间，检查泵的旋转件和密封件的磨损情况，并进行必要的更换。
5.4 定期检查泵的电机及电源线路的连接情况，并确保接地良好。
六、安全注意事项6.1 操作人员需佩戴防护眼镜和手套，以免发生意外伤害。
6.2 操作时应注意保持清洁和干燥，以防滑倒或电击事故。
6.3 操作过程中不得将手指或其他物体伸入泵内。
6.4 禁止使用损坏或老化的电源线及插座。
6.5 禁止将泵用于其它用途或进行非法操作。
7. 故障排除7.1 泵无法启动：检查电源是否正常连接，确保电机正常工作，检查泵油位是否过低。
7.2 泵运转异常：一般可能是泵内部旋转件损坏或异物进入泵内，应停止操作并进行检查和维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年最新旋片式真空泵的使用与维修方案
旋片式真空泵是量大面广的最基本的真空获得设备之一。
它可单独使用,也可作为高真空设备的前级泵,其工作原理是:该泵是一种容积泵,它借助于旋片将泵腔分成两个气室,不断旋转使气室内气体有规律的膨胀、压缩,最后由排气孔排出。
它有单级及双级之分,目前国产单级泵甚少,故以双级真空泵为主予以介绍。
双级旋片式真空泵有两个真空室,即高真空室工和低真空室且,两者前后串联,转子同向等速旋转,低真空室是高真空室的前级在抽大气的瞬间,被抽容器中的气体经过进气管道l进入高真空室.再由气道4进入低真空室,由于此时气体密度大、压力高,分别由排气孔2和5排出。
当泵工作一段时间后,由于被抽容器里的气体压力愈来愈小,当被抽的气体在高真空室中达不到一个大气压时,阀片3打不开,气体就经气道4进入低真空室,故排气阀片3紧贴在排气口上而起到密封的作用,而只有通过排气孔5将被抽气体排到大气中。
一般的小泵由于高低真空室容积之比为1,1或悬殊不大,所以高真空室通常不设排气孔2。
旋片式真空泵使用维修及保养：
正确的使用和维护对真空泵的使用寿命有直接影响,因此必须引起足够的重视。
旋片式真空泵主要用来抽除密封容器中的空气或非腐蚀性气体,它不适于抽除含氧量过高有爆炸性、腐蚀性和有尘埃的气体。
如必须在这种场合下工作应有防爆、防腐、防尘等相应措施。
旋片式真空泵安装:
旋片式真空泵应安装在洁净的房间内,室温5～40℃,在一般的情况下不必用地脚螺钉安装在基础上,但必须将泵放置平稳,以免引起振动。
安装后根据泵给定的旋转方向接通电源,切勿接反,然后按技术规范的要求加油。
为了使泵能可靠地工作,在未与被抽系统连接之前做一次真空度检查,合格后即可与被抽系统连接,连接被抽系统的管道应短而粗,减小阻力增加通导,一般应和进气口通道内径相同。
为了防止停车返油,在进气口需加电磁带放气真空阀。
管道和连接处应保证气密不漏,管道内部必须清洗干净,不得有铁屑、锈斑、灰尘和油污等现象存在。
泵所排除的气体如对身体健康或工作环境有影响,可在排气管道处设计适当管道将所排出的气体引出工作场地。
旋片式真空泵一般均有气镇装置，在抽除非可凝性气体时气镇阀应关闭，当抽除含可凝性气体时应将气镇阀打开，避免蒸汽凝结而影响泵的性能。
气镇量的大小决定于可凝性蒸汽的性质及蒸汽量，不论气镇量大小，极限真空度均受到一定的影响，因此当容器内真空度回升到一定状态时，即残余的可凝性蒸汽已抽除时应关闭气镇阀。
旋片式真空泵添油流程：
长期工作的泵，不免有些油溅出，造成油位降低，影响泵的性能，因此必须随时注意油量，不足时随时添油。
旋片式真空泵换油过程:
旋片式真空泵经常使用时，油难免会被灰尘、水份或其它污物污染，因此需要换油。
换油期限依被抽气体性质及实际工作情况而定,一般抽空气时的换油期以泵的实际工作1000～1500小时为宜(仅供参考)换油时应按下列顺序进行:
(l)彻底放尽泵内旧油
(2)旧油放尽后,从进气口处注入少量新油冲洗泵腔内部,然后开动泵,运转约一分钟再将注入的新油放尽,
如果放出来的油仍不清洁,应该继续注入新油冲洗,直至从泵腔放出的油干净为止。
(3)按泵所规定的油容量加入新油,加油时应注意清洁,严防污物混入泵内。
经常注意泵运转是否正常,有无特殊冲击声,带有冷却水的泵要注意水是否中断,停车后泵内冷却水应排除干净。
泵经长期运转后往往会出现真空度降低和个别地方有漏油等现象,在这种情况下必须认真查清产生此种情况的原因,而后予以消除,其基本部位如表1。
