真空泵常见故障及维修
真空泵常见故障及维修
真空泵是一种用于抽取空气和其他气体的设备，通常用于工业生产中的高真空环境下。
然而，真空泵也经常会出现一些故障，可能会导致设备停机或者工作效率下降。
以下是真空泵最常见的故障及维修方法：
1.水流量不足
如果真空泵所需的水流量不足，可能会导致设备运转不畅或者完全停机。
为了解决这个问题，需要检查水泵中的输水管，确保水流顺畅，并且水压达到了设备的要求。
2.机械损坏
由于使用时间过长或者工作压力过高，真空泵在运转过程中经常会出现机械损坏，例如轴承或者轴封磨损等。
一旦出现这种情况，应该立即停机并联系有关的维修人员来解决这个问题。
3.泄漏
如果真空泵发生了泄漏，可能会导致设备的真空度降低，使得设备无法有效地运转。
检查真空泵的连接管路和密封件以便发现泄漏，然后及时修复。
4.清洗不干净
由于在使用过程中，真空泵往往会积聚淤泥和污垢，这可能会导致真空泵的工作效率下降。
因此，需要定期对真空泵进行清洗和维护，以确保设备的正常运转。
总之，真空泵在日常使用中经常会出现各种故障，而这些故障都可能会影响设备的工作效率甚至完全停机。
要解决这些故障，需要定期对设备进行维护，并及时处理出现的问题。
德国莱宝真空泵故障如何排除
德国莱宝真空泵故障如何排除德国莱宝真空泵故障如何排除：德国莱宝真空泵故障德国莱宝真空泵故障可能的原因德国莱宝真空泵故障处理方法备注*德国莱宝真空泵不能启动泵连接错误正确连接泵2.3电机保护开关设置不正确正确设定电机保护开关2.3工作电压与电机不匹配更换电机电机故障更换电机油温低于12℃(54℉)把泵和泵油加热或用不同牌号的油1.8油粘度太大使用合适牌号的油3.3排气过滤器/排气管路堵塞更换过滤器或清洗排气管路3.4泵被卡死(现象：泵卡住)检修泵3.11/3.12德国莱宝真空泵不能达到测量方法或使用的规管不当使用正确的测量方法和规管2.7德国莱宝真空泵极限压力外部泄漏-1)-管道接头松了检修泵–重新紧固管接头浮球阀没关紧检修阀门3.9防返油阀失灵检修阀门3.6排气阀失灵检修阀门3.10德国莱宝真空泵润滑不良使用的油不对或油已污染更换油(如有必要，进行脱气处理)3.3-油过滤器堵塞更换油过滤器-油管路堵塞清洗油管路和油箱真空管路太脏清洗真空管路泵太小如果必要的话，根据工艺更换泵德国莱宝真空泵抽速太低进口滤网堵塞清洗滤网3.5措施：在进气管路安装一个粉尘过滤器1.4/2.2.1排气过滤器堵塞安装新过滤器元件3.4连接的管路管径太小或太长使用大直径和短的连接管路2.2防返油阀难以打开检查弹簧自由度德国莱宝真空泵在真空下系统有漏检查系统停车后防返油阀失灵检修阀门3.6德国莱宝真空泵系统内压力回升很快德国莱宝真空泵太热风冷系统流通不畅正确安放泵2.1冷却器太脏清洗冷却器3.8环境温度太高正确安放泵2.1工艺气体太热改变工艺油位太低加油到正常油位3.3使用的油不对更换油3.3油循环堵塞清洗或检修油管路排气过滤器/排气管路堵塞更换排气过滤器，清洗排气管路3.4排气阀失灵检修阀门3.10泵芯寿命已到更换泵芯3.11德国莱宝真空泵油进入进气管路或进入真空容器油来自真空系统检查真空系统3防返油阀堵塞清洗或检修防返油阀3.6防返油阀的密封面损坏或太脏清洗或检修进气口和防返油阀3.6油位太高放掉过量的油3.3德国莱宝真空泵油消耗太多，在出口有油雾油混浊排气过滤器堵塞或损坏更换过滤器3.9浮球阀的油咀堵塞检查阀门，清洗油咀3.3油位太高放掉多余的油，油除气或换油，清洗泵2.5.2/3.2.2冷凝方法：打开气镇阀或在进气管路上装一个冷凝器清洗气镇进气过滤器3.7德国莱宝真空泵噪声过大油位很低(看不见油)加油3.3油过滤器堵塞更换油和过滤器3.3联轴器垫磨损安装新联轴器垫3.11系统有大的真空泄漏检修直空泄漏3.11/3.12。

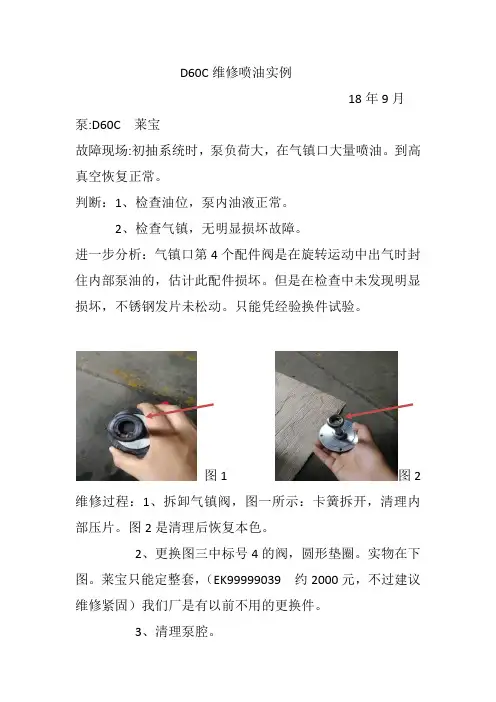

D60C喷油维修实例
D60C维修喷油实例
18年9月泵:D60C 莱宝
故障现场:初抽系统时，泵负荷大，在气镇口大量喷油。
到高真空恢复正常。
判断：1、检查油位，泵内油液正常。
2、检查气镇，无明显损坏故障。
进一步分析：气镇口第4个配件阀是在旋转运动中出气时封住内部泵油的，估计此配件损坏。
但是在检查中未发现明显损坏，不锈钢发片未松动。
只能凭经验换件试验。
图1 图2 维修过程：1、拆卸气镇阀，图一所示：卡簧拆开，清理内部压片。
图2是清理后恢复本色。
2、更换图三中标号4的阀，圆形垫圈。
实物在下图。
莱宝只能定整套，（EK99999039 约2000元，不过建议维修紧固）我们厂是有以前不用的更换件。
3、清理泵腔。
接线试运转,初抽30秒内无喷油现象。
完好。
正面反面
图3.
莱宝泵在国内还是不错的，这种双级真空泵可以抽到1pa以下还算可以。
真空泵常见的两种故障原因和解决方法 真空泵如何做好保养
真空泵常见的两种故障原因和解决方法真空泵如何做好保养故障一：莱宝真空泵难以启动，在试运行或运行过程中卡住原因1.泵中的水位太高解决方案：检查水位并将其调整到正常水平原因2.电源问题解决方案：检查是否有电源故障或短路原因3.结垢严重解决方案：拆卸清除或用酸洗原因4，填料压盖太紧解决方案：松开压盖螺栓原因5.内部零件生锈解决方案：拧紧转子并用草酸清洁原因6.异物卡住了泵的转子解决方案：用水冲洗并打开进行检查故障二：莱宝真空泵电机短路或过载原因1.电气柜电流保护调整不当解决方案：调整热继电器电流额定值原因2.绕组短路解决方法：检查电机绕组原因3.工作流体流量过高解决方法：调整进水阀以削减工作液流量原因4.排气压力过高解决方法：将排气压力降低到指定范围原因5.吸入气体中的液体含量太高解决方案：在Leybold的入口处安装分别器或削减工作流体流量进口空真空泵漏油常见的几个问题就是:1.密封件（O型圈，油封）老化了,起不到密封的效果,产生了漏油；2.排气过滤器失效了,起不到排出油气分别的作用；3.真空泵的回油管是否堵上，这种情况伴随的还会显现噪音异常,真空度不足；4.在油镜察看真空泵油是否乳化,确认泵头噪音是否增大；以上真空泵显现的问题解决方法是:更换密封件,排气过滤器,疏通回油管,检查真空泵油的颜色,假如颜色呈黑色或者其他不纯洁的颜色都应当换油了.以上问题都还解决不了真空泵漏油的问题,就应当找正规的维护和修理真空泵的厂家为您服务了,您可以在网上搜一下（深圳托耐尔真空设备）,这家公司就是专业维护和修理普旭,莱宝,爱德华,阿尔卡特真空泵漏油异响卡死真空度不足等问题，技术挺不错的哦.正确的清洗螺杆真空泵设备是保证其能够正常工作的关键，那么，该如何正确清洗螺杆真空泵呢？现在就简单说一下清洗普诺克螺杆真空泵的五个步骤：1、初洗时，为了节省可以先用回收汽油，再洗则要用洗涤汽油，然后用航空汽油清洗干净。
然后认真检查损伤，划痕情况。

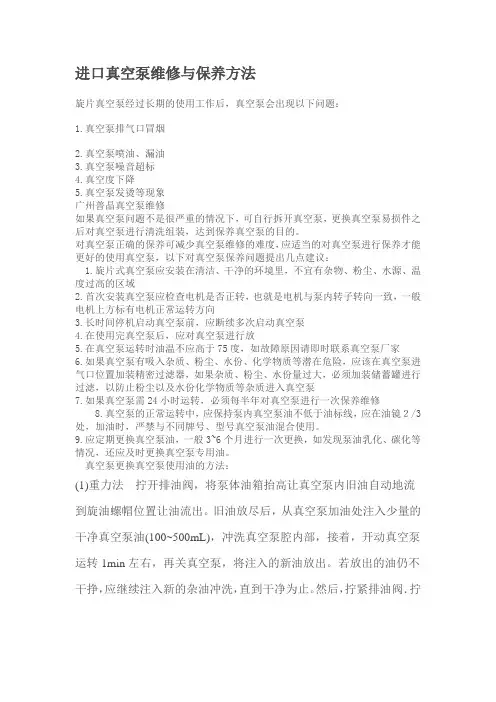

进口真空泵维修与保养方法(莱宝真空泵)
进口真空泵维修与保养方法旋片真空泵经过长期的使用工作后，真空泵会出现以下问题：1.真空泵排气口冒烟2.真空泵喷油、漏油3.真空泵噪音超标4.真空度下降5.真空泵发烫等现象广州普晶真空泵维修如果真空泵问题不是很严重的情况下，可自行拆开真空泵，更换真空泵易损件之后对真空泵进行清洗组装，达到保养真空泵的目的。
对真空泵正确的保养可减少真空泵维修的难度，应适当的对真空泵进行保养才能更好的使用真空泵，以下对真空泵保养问题提出几点建议：1.旋片式真空泵应安装在清洁、干净的环境里，不宜有杂物、粉尘、水源、温度过高的区域2.首次安装真空泵应检查电机是否正转，也就是电机与泵内转子转向一致，一般电机上方标有电机正常运转方向3.长时间停机启动真空泵前，应断续多次启动真空泵4.在使用完真空泵后，应对真空泵进行放5.在真空泵运转时油温不应高于75度，如故障原因请即时联系真空泵厂家6.如果真空泵有吸入杂质、粉尘、水份、化学物质等潜在危险，应该在真空泵进气口位置加装精密过滤器，如果杂质、粉尘、水份量过大，必须加装储蓄罐进行过滤，以防止粉尘以及水份化学物质等杂质进入真空泵7.如果真空泵需24小时运转，必须每半年对真空泵进行一次保养维修8.真空泵的正常运转中，应保持泵内真空泵油不低于油标线，应在油镜２/3处，加油时，严禁与不同牌号、型号真空泵油混合使用。
9.应定期更换真空泵油，一般3~6个月进行一次更换，如发现泵油乳化、碳化等情况，还应及时更换真空泵专用油。
真空泵更换真空泵使用油的方法：(1)重力法拧开排油阀，将泵体油箱抬高让真空泵内旧油自动地流到旋油螺帽位置让油流出。
旧油放尽后，从真空泵加油处注入少量的干净真空泵油(100~500mL)，冲洗真空泵腔内部，接着，开动真空泵运转1min左右，再关真空泵，将注入的新油放出。
若放出的油仍不干挣，应继续注入新的杂油冲洗，直到干净为止。
然后，拧紧排油阀．拧下加油孔上的加油帽，向真空泵内加入新的真空泵油，使油面达到油标线，再旋上加油帽。
Leybold TRIVAC
TRIVAC® CD8C, D16C, D30C, D40C, D60C 双级油封式旋片真空泵使用说明书 GA01.800_011_C2产品号:310 18310 86311 08311 59311 58及其改型目 录页重要安全信息41说明71.1工作原理71.2技术参数91.3附件111.4备件112运输和贮存122.1运输和包装122.2放置 122.3贮存123安装 133.1安装和连接133.2电气连接143.2.1 带单相220V电压交流电机的泵 143.2.2 带三相交流电机的泵 144使用运行154.1启动154.2运行 154.2.1 抽非凝聚性气体和蒸汽 154.2.2 抽凝聚性气体和蒸汽 164.2.3 在特殊气候或其它条件下运行 164.3停泵175维护185.1维护信息 185.2维护间隔 185.3莱宝售后服务195.4维护工作196 故障分析247 备件25污染申报表26当地的莱宝维修中心负责泵的维修与服务工作。
需要时，莱宝将提供替换泵。
随TRIVAC®C泵供应初次工作需要的泵油，建议您仔细阅读本使用说明书，以确保从一开始泵就处于最佳运行条件。
图例说明书中的图例表示，如（1 / 2 ) ，顺次1为图1 , 2 为图中第2 项。
GA01.800_011_C2-07/2019 - © Leybold 2感谢阅读以下信息在安装和试运行TRIVAC®C前，为确保一开始就处于最佳条件且安全地工作，请认真阅读本说明书和下列信息。
只有按照本说明书正确使用莱宝TRIVAC C真空泵，才能保证真空泵安全和有效运行。
认真阅读、严格遵守本章和说明书中所述所有安全防护措施是用户的责任。
TRIVAC®C仅在适当的环境和说明书中描述的条件下运行。
本产品必须由经过培训的人员才能进行操作和维护。
对泵的特殊要求和规定，请向当地地区、国家代理机构咨询。
有关进一步安全、运行和维护的任何问题，请向距离您最近的莱宝办事处咨询。
真空泵维修手册
真空泵维修手册一、简介真空泵是一种常见的设备，用于抽取容器或管道内的气体，创造一个真空环境。
然而，由于各种原因，真空泵可能会出现故障或需要维修。
本手册旨在提供关于真空泵维修的指导，以帮助用户迅速解决问题并恢复真空泵的正常运行。
二、常见故障及维修方法1. 真空泵无法启动a) 检查电源插头是否插好，并确保电源供应正常。
b) 检查电源线是否损坏，若损坏则更换。
c) 检查开关是否打开，若未打开则打开开关。
d) 检查真空泵内部是否存在堵塞，清除堵塞物。
e) 若以上方法无效，联系专业技术人员进行检修。
2. 真空泵噪音过大a) 检查真空泵外壳是否松动，如有松动则拧紧螺丝。
b) 检查连接管道是否紧密，如有松动则进行连接。
c) 检查内部叶片是否破损，如有破损则更换叶片。
d) 若噪音问题仍未解决，联系专业技术人员进行检修。
3. 真空度无法达到要求a) 检查真空泵密封是否良好，如有泄漏点则修复或更换密封件。
b) 检查真空管道是否存在漏气，如有漏气则修复漏点。
c) 检查真空泵油是否干净，如油污严重则更换新油。
d) 若真空度问题无法解决，联系专业技术人员进行检修。
4. 真空泵频繁停止工作a) 检查真空泵运行时间是否超过连续工作时间限制，如超过则停机冷却。
b) 检查电源电压是否稳定，如不稳定则进行电压调整。
c) 检查真空泵是否过热，如过热则停机降温。
d) 若停机问题仍存在，联系专业技术人员进行检修。
三、维护与保养1. 定期更换真空泵油a) 根据使用频率，制定油更换周期，一般为每300工作小时或每3个月更换一次。
b) 先关闭真空泵并拔掉电源插头，等待真空泵冷却。
c) 打开放油阀门，放空旧油。
d) 将新油加入油箱中，注意油的种类和标准。
e) 关闭放油阀门，插好电源插头，启动真空泵。
2. 定期清洁真空泵内部a) 先关闭真空泵并拔掉电源插头，等待真空泵冷却。
b) 打开真空泵外壳，清除内部灰尘和杂物。
c) 使用干净的布或刷子清洁叶片和滑动表面。
德国莱宝真空泵D60C和德国莱宝真空泵价格
德国莱宝真空泵D60C 和德国莱宝真空泵价格德国莱宝真空泵D60C 标题：德国莱宝真空泵D60C德国莱宝TRIVAC 真空泵D60C 的详细资料： 按最高要求制造 TrivacC 是旋片式的双级油封真空泵，与众不同的特点是结构轻巧，尤其适用于冰箱和空调工业，以及灯泡和黄光灯的生产。
德国莱宝TRIVAC 真空泵D60C 全部必不可少的连接件与控制件均位于项部，而油窗、注油与放油塞以及标牌均位于前方，这使Trivac C 特别容易操作、控制和与系统配用。
TrivacC 泵所有关键部件如：旋片、整套密封件及防返油阀等均由德国进口，为了保证全球客户对德国莱宝真空产品的要求和信心，所有产品性能检验设备都是从德国原装进口，所有真空泵均要求达到德国莱宝生产标准才能出厂。
技术参数 德国莱宝TRIVAC 真空泵D60C 指标 单位 型号 D8CD16C D30CD40...厂家：上海政泓 市场价格： 优惠价格：百度搜索联系 TRIVAC D 16 B - DOT 标题：TRIVAC D 16 B - DOTTRIVAC D 16 B - DOT Technical Data Product: TRIVACD 16 B ‐DOT Part No.:11406 Inlet connection: DN 25ISO ‐KF Outlet connection: DN 25 ISO ‐KF Nominal pumping speed at 50 Hz: 18.9m3/h 11.1 cfm Nominal pumping speed at 60 Hz: 22.7m3/h 13.4 cfm Pumping speed at 50 Hz: 16.5m3/h 9.7 cfm Pumping speed at 60 Hz: 19.8m3/h 11.7 cfm Ultimate partial pressure without gas ballast:‐‐‐ ‐‐‐ Ultimate total pressure without gasballast: < 6.0 x 10‐1 mbar < 4.5 x 10‐1Torr Ultimate total pressure with gasballast: < 9.0 x 10‐1mbar < 6.8 x 10‐1 TorrWater vapor tolerance at 50 Hz: 25.0mbar 18.8 TorrWater...厂家：上海政泓市场价格：优惠价格：百度搜索联系 TRIVAC D 16 B - DOT 标题：TRIVAC D 16 B - DOT with floatTRIVAC D 16 B - DOT with float 对于特殊应用，如汽车行业，建议使用TRIVAC 的B - DOT 版本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新品供应莱宝D60C真空泵莱宝D60C维修包，英国原装进口品质，东莞英胜现货库存等您订购。
莱宝真空泵维修D60C D60C真空泵维修包价格，东莞英胜真空科技提供莱宝真空泵维修技术服务，莱宝D60C真空泵维修莱宝D60C真空泵油LVO100，莱宝真空泵配件D60C，莱宝D60C真空泵油过滤器莱宝D60C真空泵叶片，
一、结构说明莱宝真空泵D60C系双级直联结构旋片真空泵(以下简称泵)。
它有偏心地装在泵身腔内的转子，及转子槽内的两旋片。
转子带动旋片旋转时，旋片借离心力紧贴泵
体;mso-bidi-font-size: 10.0-ptmso-font-kerning: 0-腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，借压缩气体压力和油推开排气阀排气，从而获得真空。
莱宝真空泵D60C具有体积小，重量轻，噪音低，起动方便等优点。
此外，还有防止返油的措施和防止油封漏油污染场地的措施。
二、维护与保养
1.泵及其四周环境应经常保持清洁，防止杂物进入泵内。
2.泵的运转过程中，油箱内的存油量不得低于油标中心。
3.不同种类和牌号的真空泵油，不可混合使用。
4.泵在使用中，因系统损坏等特殊事故，进气口突然暴露大气时，应尽快停泵，并切断与系统连接的管道，防止喷油、污染场地。
5.泵由于存放或使用不当，水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之。
当泵油受到机械杂质或化学杂质污染时，应更换泵油二换油步骤如下:先开泵运转约半小时，使油变稀，停泵!旋下放油塞，放出脏油，再敞开进气口运转1-2分钟，此间可从进气口缓缓加入小量清洁的真空泵油，冲洗泵芯。
脏油放回后，将放油塞旋上，并拧紧:旋下加油塞，利用漏斗，从加油口加入清洁的真空泵油，旋上加油塞。
6.泵不用时，应用橡皮塞帽，把进、排气口塞好。
以免脏物落入泵内。
7.倘若泵在工作过程中被污染，则须进行拆洗。
这项工作需要慎重。
莱宝D60C真空泵维修注意拆装步骤，以免损坏机件。
拆装步骤如下:
(一)莱宝D60C真空泵维修拆卸
(1)放油
(2)松开进气咀压板螺钉、气镇阀压板螺钉，拔出进气咀和气镇阀。
(3)拆下油箱
(4)拆除止回阀开口肖，拆下止回阀叶轮。
(5)拆除支座与泵身的连接螺钉，拆下泵部装件。
(6)松开前后盖螺钉，拆下前、后泵盖。
拔出两转子，旋片及弹簧。
切勿损坏零件的工作表面及定位孔二
(二)莱宝D60C真空泵装配
(1)擦净零件，疏通油孔
(2)把旋片及弹簧装入高级转子槽内后，把高级转子装入泵身内，装上高级泵盖、肖、螺钉、键、轴套等，用手旋转，应无滞阻和明显轻重。
(3)低级转子装配同上。
(4)装止回阀叶轮部件，应使止回阀平面对准进油咀孔二用于轻轻挡住叶轮并旋转转子，油孔应时开时闭，调整阀头平面最大开启高度为0. 8-1. 1mm.
(5)装上泵部的排气阀、挡油板等零件。
(6)把泵部件、键、轴套、电机装在支座上。
(7)装油箱。
(8)插入进气咀、气镇阀、装上压板，螺钉紧固。
莱宝D60C真空泵维修注意:
(1)装配时，各摩擦面应涂上清洁的真空泵油。
(2)记住零件的原装配位置，可减少跑合时间。
(3)紧固体应无松动，紧固时应均匀施力。
(4)对磨损零件应检查，并酌情修理或调换。
(5)总装结束后，可以从泵进气口加入少量泵油，然后用手转动，转动时，手的感觉应是阻力均匀，无明显阻滞现象。
(6)观察运转情况和泵口测量极限真空，不合要求时，应加以调整。
(7)在检修泵的同时，亦应对系统管道，阀门和电机等加以清理检修。
六、莱宝D60C真空泵故障及其消除
1.极限真空不高及其消除。
(i)油箱里存油少，油位太低，不能对排气阀起油封作用，有较大排气声二可加入清洁的真空泵油至油标中心。
(2)泵油为可凝性蒸汽所污染，真空度下降。
可开镇净化或更换新油。
(3)泵口外接管道、容器、测试仪表管道、接头等漏气。
大漏时，有大排气声，排气口有气排出，应找出漏气部件，进行消除。
(4)进气咀或气镇阀橡胶密封圈装配不当、损坏或老化，应调整或换。
(5)进气咀有空堵塞，真空度下降。
可先放油，拆下油箱，松开油咀压板，拔出进油咀，疏通油孔。
(6)真空系统严重污染，包括容器、管道等，应预清洗。
(7)旋片弹簧拆断。
预调换弹簧。
(8)旋片、泵身或铜衬磨损，间隙过大。
应进行检查、修整或调换。
(9)泵温过高，这不但使油v度下降，饱和蒸汽压升高，还可能造成泵油裂解。
应改普通气冷却。
如所抽气温度太高，应预先冷却后再进入泵内。
2.莱宝D60C真空泵喷油
(1)泵内存油量过多，油位过高。
可放出多余油量。
(2)减雾器中有泵油或杂物。
应检查或清理。
(3)挡油板位置是否正确牢固二
3.莱宝D60C真空泵漏油
(1)查看放油螺塞、油箱垫片是否损坏或装配不当，是否压平;螺钉是否拧紧。
(2)油标是否拧紧，有机玻璃有无过热变形。
如有上述情况，应预调整或更换。
(3)泵身部件与支座的连接垫片未垫好;螺钉未拧紧，应检查调整。
(4)油封装置不当或磨损，可进行调换。
4.莱宝D60C真空泵噪音
(1)旋片弹簧折断。
可调换弹簧。
(2)有毛刺、脏物或变形，运转发往障碍。
应检查修磨清洗。
(3)轴承磨损，零件磨损，应修整或更换。
(4)电机出毛病，应进行检查。
5.莱宝D60C真空泵维修返油
(1)止回阀为关好，停泵后，油位很快下降。
可再开再停，观察变化或拆开检查。
(2)两泵盖内油封装配不当或磨损，可进行调换。
(3)泵盖或泵身平面不平整，可进行修整。
(4)排气阀片损坏，应进行调换。
