干式真空泵
2.干式真空泵的现状
各种干式真空泵介绍与应用
2.1 往复式干泵
美国Varian公司生产有DVP系列3级无油真空
泵。
VRC的双级干式真空泵，极限压力2.67～9.33
×101Pa(双缸并联抽速280 L/min；极限压力 9.33×101；双缸串联抽速140 L/min极限压力 2.67Pa)
可作为低中真空泵应用，粗抽时抽气量较大。 它可在粘性流状态下工作。
其极限压力可达到0.1～1 Pa。 为了增大压缩比，减少泄漏量，要求转子加工精
度较高。
螺杆泵工作温度较高，可在恶劣的抽气条件下
工作。
它可用于真空蒸馏、蒸发、干燥、冷冻干燥、
溶剂还原、消毒、半导体工业、塑料工业真空 涂层、真空铸造、真空冶金、真空热处理、化 学试剂的生产用，是一种目前用途较多的泵体。
2.3 涡旋干泵
它可以代替油封
机械泵实现无油 清洁真空。一般 多用在分析仪器、 PVD系统、检漏仪 系统、涡轮分子 泵和离子泵的预 抽泵或前级泵。
这种泵采用双腔式的，动作非常平稳，结构简
单，振动、噪音很低。吸气、压缩和排气能连 续均匀地进行，驱动力矩变化小，维修也方便， 泵体、转子多为铝合金制造，其表面涂以耐蚀 性材料。
可获得清洁的高真空和超高真空环境。 应用领域： 它广泛应用于表面分析、加速器
技术、等离子体技术、电真空器件的制造及 真空技术的各个领域。
美国VARIAN公司的涡轮分子泵
2.7.4牵引分子泵 （1）螺旋矩形牵引分子泵
（2）盘型牵引分子泵
2.7.5 复合式分子泵 1980年以前，涡轮分子泵多用于科研部门，当 半导体产业出现后，要求分子泵能连续地大量排气 和获得清洁的真空,经常需要涡轮分子泵在1Pa以上 工作。 但涡轮分子泵恰好在这个压力范围内抽速下降 很多。为了使泵能在高压区域保持有较高的抽气性 能，在原有的涡轮分子泵的高压侧配置了螺旋槽式 的牵引分子泵，将两种泵的抽气单元串联组成一个 整体，形成了一种宽域型的复合式分子泵。
因为陶瓷材料具有良好的电绝缘性、耐磁 性、耐热性，低的热膨胀性及耐腐蚀性等优点， 但它也有些缺点，如脆性、强度的可靠性、加 工焊接的特殊性及价格高等。现用于制作回转 体的材料有高强度的氮化硅(Si3N4)。
2.7.9 各种先进技术在分子泵中的应用 （1）磁悬浮轴承在分子泵上的应用 一些半导体制造
（2）陶瓷轴承应用于分子泵
涡轮分子泵采用精密陶瓷轴承支撑，
陶瓷轴承的球体是采用一种特殊的 复合材料，它较普通的金属球体质 量小，所以旋转中离心力小、摩擦 生热少、磨损小，一般说来，陶瓷 轴承的使用寿命是普通轴承的两倍 以上。 转子经过精密动平衡，运转可靠、 振动小
2.7.10 分子泵真空机组 莱宝PT70-Compact 系列分子泵机组
和表面科学研究都要 求清洁的高真空,但涡 轮分子泵用油来润滑 轴承，油蒸汽的返流 以及滚珠轴承引起的 振动,对涡轮分子泵性 能的影响是不能忽视 的。为了解决上述问 题，现在使用完全无 接触的磁悬浮轴承于 涡轮分子泵中。
主要技术特点：
1、全无油的真空泵，可用来产生洁净的超高真空。 2、低噪音，低震动。 3、高运行可靠性。无轴承磨损，无需维护。 4、装有自动保护装置，以保证在突然断电时，轴承不会损坏。
这种泵可长时间运行，振动小，噪音78－
93dB(A)，稍高于滑阀泵的指标。但运动件耐 磨损，寿命长，可抽除有腐蚀性和有毒性的 气体。
在半导体工艺过程中，要排除腐蚀性气体，
铝合金的泵体可进行阳极氧化处理以增强泵 的耐蚀性。
2.5 螺杆式干泵
这种泵有螺杆式、螺旋式和复合式种结构型 式。
美国Stokes公司生产SDS系列螺杆式干泵。它
2.7.1 分子泵的特点
涡轮分子泵是靠高速转动的转子携带气体分子获
得超高真空的一种真空泵 其极限压力可达10－9 Pa 抽速系列从50～40000L/s 振动小 转速可高达80000转/min 结构精密
分子泵、涡轮分子泵、磁悬浮轴承和
气体静压轴承式涡轮分子泵、复合式 分子泵、低温型涡轮分子泵、新型牵 引分子泵、陶瓷涡轮分子泵，抽反应 生成物的涡轮分子泵和极高真空涡轮 分子泵
2.7 分子泵
分子泵自1912年诞生以来，至今已快 近一个世纪了。它在初期进展较缓慢， 在1970年以前,分子泵的应用还仅限于核 物理、电真空、表面科学等领域。但近 20年来由于半导体产业的兴起和薄膜工 业的发展，分子泵才被人们所重视,并得 到了兴旺和发达，现代的分子泵已发展 到实用和普及的阶段。
我国已有这方面的专利。国内已将这种干泵试制 成功，但尚未有产品见于市场。
如能很好解决转子
的涡旋型线的加工 精度和端面的密封 等关键技术问题， 这种小型干式泵还 是有应用前景的。
2.4多级罗茨式干泵
这种泵中、
大型居多， 化学工业， 半导体工业 应用较多， 它可以在恶 劣的条件下 进行抽空作 业。
由于罗茨泵转子的压
缩比较低，所以这种 干式泵必须要多级串 联（一般5～6级）， 才能将0.11Pa的气体 压缩到大气压排除泵 外。 在高压段压缩气体时， 产生的热量比较多， 故多采用气体冷却方 式散热，故称这种泵 为气冷式多级罗茨泵。
为了阻止返流的冷却气体返回到泵的入口，故
多用三叶的或大头型双叶的罗茨泵转子。这种 气冷泵的排气有经泵体水套冷却的，也有经过 外设管道经冷却器冷却的。
2.8 高真空直排大气干泵
一般说来，为了获得清洁高真空，需要串联多台工作
在不同压力区域的真空泵构成机组，来完成抽气任务。
典型的高真空机组，通常用高真空泵串接干泵来组成，
高真空泵如分子泵、低温泵等，前级泵如爪型泵、罗 茨干泵、涡旋泵、螺杆泵、活塞泵、膜片泵等。
采用高真空机组，不仅需考虑各种真空泵的工作
压力范围，而且系统中的真空泵、连接管道、阀 门、真空计等辅助元件以及它们的控制单元使得 这套系统成本很高。典型的高真空系统至少额外 需要三个阀门和一个旁通管路。 在半导体工厂中，前级真空泵一般都安装在生产 车间的下一层，使得前级泵的抽速损耗加大很多， 因此必须选用昂贵的、性能好的泵。 此外，在现代工业中的一些真空应用场合，如太 阳能电池制备、半导体器件制备、小型精密实验 设备等，由真空泵机组带来的占用空间庞大、维 护麻烦、抽气效率损失等问题，影响了工艺的进 行。
技术指标：
抽速：N2 60 L/s 极限压强： 10-6Pa 分子泵启动时间： 1.5 min
Varian TASK涡轮分子泵＋涡旋泵机组
FJ110分子泵机组
技术指标： 抽气速率： 110 L/s 压缩比 ：N2 >108
H2 >5×102 极限压强：6×10-6Pa 应用领域：表面分析，加速 器，半导体设备，等离子 技术，电真空器件制造及 真空技术等领域
但这种泵作成大型泵较少，一般抽速在4～
10 L/s左右。
涡 旋 泵 抽 气 过 程
日本生产的泵用双腔并联的单头的涡旋体抽
气，而美国Varian生产的泵为双腔串联式三 头涡旋体，一个腔用于抽气，另一个腔用于 压缩。 这种泵可从大气 抽到1.33Pa，能 自动进行气镇和 轴承的气体净化。
2.6 涡轮式干泵
它是一种动量传输式干式泵。 日本三菱公司生产有DT系列产品，日
立公司生产有复合式的干泵，均可从 大气压开始工作，极限压力10-4～10-2 Pa。转速36000 rpm，抽速20 L/s，重 140 kg，6 kw。 最近几年在JVST上报导台湾研制一种 涡轮式增压泵，出口压力可达到4000 Pa，用磁悬浮轴承，可以获得清洁的 真空。
涡轮＋螺旋矩形复合分子泵
涡轮＋盘型槽复合分子泵
2.7.6 陶瓷分子泵 一般的涡轮分子泵的转子多用高强度的铝合金材 料制造。但在核聚变实验、加速器等领域内，要求 泵能在强磁场的条件下应用。
在半导体产业中，为防止气态的反应生成物 在泵内相变为固体颗粒物，而要求泵温较高，对砷 化镓等强腐蚀性气体的抽除，要求泵应有耐腐蚀的 性能。这样一来，再使用原来的金属材料制造分子 泵的转子就会遇到很多困难。在这些恶劣的工作环 境下最好的材料是使用陶瓷制造分子泵。
2.7.2
分子泵分类
涡轮分子泵 牵引分子泵
盘型分子泵 螺旋矩形牵引分子泵 复合分子泵
2.7.3 涡轮分子泵 涡轮分子泵的基本结构有两种,一种是卧式的, 另一种是立式的。 现在出现一种宽域型的涡轮分子泵，有标 准型和化学型两种。标准型泵可用于10-7～ 200Pa的压力范围，流量之大可与低真空范围的 机械增压泵相媲美。采用气体清洗措施来保护 轴承，还设有防灰尘和玻璃碎片侵入的措施。 化学型泵可适于对腐蚀性气体的连续稳定地排 气，因转子上涂以耐腐蚀性涂层，轴承采用气 体清洗措施。排出腐蚀性气体时，应采取气体 清洗措施。磁力轴承用N2来清洗，以防腐蚀性气 体侵入。
可用于抽除：He,H2,Ar和N2所有气体，它可作
涡轮分子泵、低温泵的粗抽泵和前级泵用。
这种泵类似于汽车发动机的机构原理。最高压
缩比可达到105。用空气冷却。
活塞及气缸壁上涂以减磨涂料，降低功率消耗。
2.2 爪型干泵
德国莱宝公司生产一种四级全是爪型转子
的多级干式泵。这种泵的 抽速100 m3/h（28 L/s）； 极限压强8×10-1 Pa 噪音68 dB(A)； 马达3 kw； 转速3000 rpm； 泵重180 Kg。 这种泵设有控制单元。为了提高抽速 和极限真空，泵入口可串联一级罗茨泵。
EPX干泵内部分为三级：螺旋
级、牵引分子级和旋涡级。
靠近气体入口处的
单轴大螺旋结构为第 一级，主要是完成大 排量的吸气传输过程， 压缩比很小。
谢 谢 大 家！
END
干式真空泵标准
干式真空泵标准一、范围本标准规定了干式真空泵的术语和定义、型号与结构、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于干式真空泵的设计、生产、使用和检验。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
三、术语和定义干式真空泵是指一种通过机械运动使气体产生压缩，从而降低气体压力的设备。
它不依赖于任何液体的参与，因此也被称为无油真空泵。
四、型号与结构干式真空泵的型号和结构应符合相关标准的规定。
其主要由泵体、叶轮、泵盖、轴等组成。
五、技术要求1. 性能要求：干式真空泵的性能应符合相关标准的要求，包括抽气速率、极限压力等。
2. 外观要求：干式真空泵的外观应整洁，无明显划痕、毛刺等缺陷。
3. 尺寸要求：干式真空泵的主要尺寸应符合设计图纸的要求。
4. 材质要求：干式真空泵的主要部件应采用符合要求的材质制造。
5. 运转要求：干式真空泵在正常工作条件下应平稳运转，无异常声响。
6. 可靠性要求：干式真空泵应能满足规定的可靠性指标，如平均无故障时间等。
7. 能效要求：干式真空泵的能效应符合相关标准的要求。
六、试验方法1. 外观检查：采用目视法对干式真空泵的外观进行检查。
2. 尺寸测量：采用测量工具对干式真空泵的主要尺寸进行测量。
3. 性能测试：在规定条件下，对干式真空泵的性能进行测试，包括抽气速率、极限压力等。
4. 可靠性试验：在规定条件下，对干式真空泵进行长时间运行试验，以评估其可靠性。
5. 能效测试：在规定条件下，对干式真空泵的能效进行测试。
七、检验规则1. 出厂检验：每台干式真空泵在出厂前都应进行检验，确保其符合本标准的要求。
2. 型式检验：在产品研发、定型及批量生产阶段，应进行型式检验，以验证产品是否符合本标准的要求。
3. 定期检验：对于长期使用的干式真空泵，应定期进行检验，以确保其性能和可靠性。

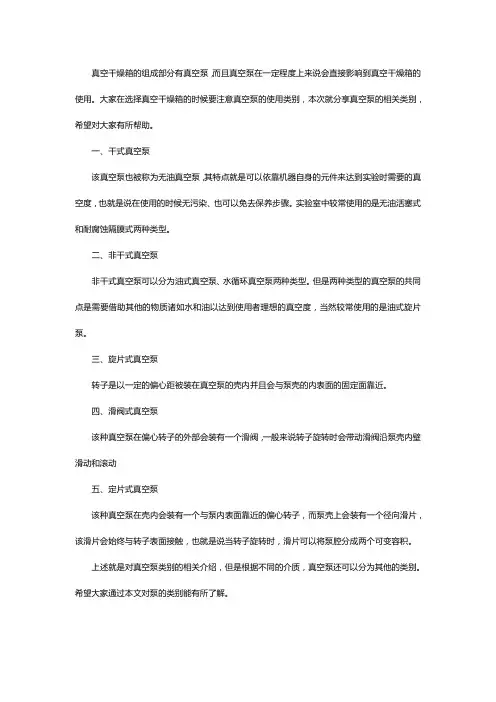

真空干燥箱真空泵类别
真空干燥箱的组成部分有真空泵，而且真空泵在一定程度上来说会直接影响到真空干燥箱的使用。
大家在选择真空干燥箱的时候要注意真空泵的使用类别，本次就分享真空泵的相关类别，希望对大家有所帮助。
一、干式真空泵
该真空泵也被称为无油真空泵，其特点就是可以依靠机器自身的元件来达到实验时需要的真空度，也就是说在使用的时候无污染、也可以免去保养步骤。
实验室中较常使用的是无油活塞式和耐腐蚀隔膜式两种类型。
二、非干式真空泵
非干式真空泵可以分为油式真空泵、水循环真空泵两种类型。
但是两种类型的真空泵的共同点是需要借助其他的物质诸如水和油以达到使用者理想的真空度，当然较常使用的是油式旋片泵。
三、旋片式真空泵
转子是以一定的偏心距被装在真空泵的壳内并且会与泵壳的内表面的固定面靠近。
四、滑阀式真空泵
该种真空泵在偏心转子的外部会装有一个滑阀，一般来说转子旋转时会带动滑阀沿泵壳内壁滑动和滚动
五、定片式真空泵
该种真空泵在壳内会装有一个与泵内表面靠近的偏心转子，而泵壳上会装有一个径向滑片，该滑片会始终与转子表面接触，也就是说当转子旋转时，滑片可以将泵腔分成两个可变容积。
上述就是对真空泵类别的相关介绍，但是根据不同的介质，真空泵还可以分为其他的类别。
希望大家通过本文对泵的类别能有所了解。
螺杆型干式真空泵标准
螺杆型干式真空泵标准螺杆型干式真空泵是一种广泛应用于工业、科研和其他领域的真空设备。
其标准主要涉及产品设计、制造、检测和使用等方面。
以下是可能包含在螺杆型干式真空泵标准中的一些方面：产品设计和制造标准基本参数和规格：确定螺杆型干式真空泵的基本设计参数，包括流量、真空度、功率等。
材料选用：规定泵的主要部件所使用的材料，确保其具备良好的腐蚀抗性和耐磨性。
结构设计：包括螺杆结构、密封结构、冷却系统等设计要求，确保产品的结构合理、性能稳定。
安全设计：规定安全设计要求，包括过热保护、过载保护等，以确保设备在使用中的安全性。
检测与试验标准性能测试：规定螺杆型干式真空泵的性能测试方法，包括流量测试、真空度测试、功率测试等。
可靠性测试：确定对螺杆型干式真空泵进行可靠性测试的方法，以保证其在长时间使用中的稳定性。
噪音测试：确定螺杆型干式真空泵的噪音测试方法，以满足环境噪音标准。
温度测试：规定螺杆型干式真空泵在不同工况下的温度测试要求，确保其在各种环境下的可靠性。
使用与维护标准安装要求：确定螺杆型干式真空泵的安装要求，包括安装位置、电源要求等。
操作手册：提供详细的螺杆型干式真空泵操作手册，包括启动、停机、维护等方面的操作指南。
维护周期：规定螺杆型干式真空泵的维护周期和方法，以延长设备的使用寿命。
故障排除：提供故障排除流程和方法，确保在出现问题时能够迅速解决。
环保和能效标准能效要求：规定螺杆型干式真空泵的能效标准，以确保产品在使用中的高效能。
环保要求：确定螺杆型干式真空泵在制造和使用过程中的环保要求，符合相关环保法规。
废弃处理：提供废弃螺杆型干式真空泵的处理方法和环保要求。
以上只是可能包含在螺杆型干式真空泵标准中的一些方面，具体标准可能会因国家或地区而异。
在实际应用中，建议参考相应的标准文件，以确保产品设计、制造、使用等方面都符合标准的要求。

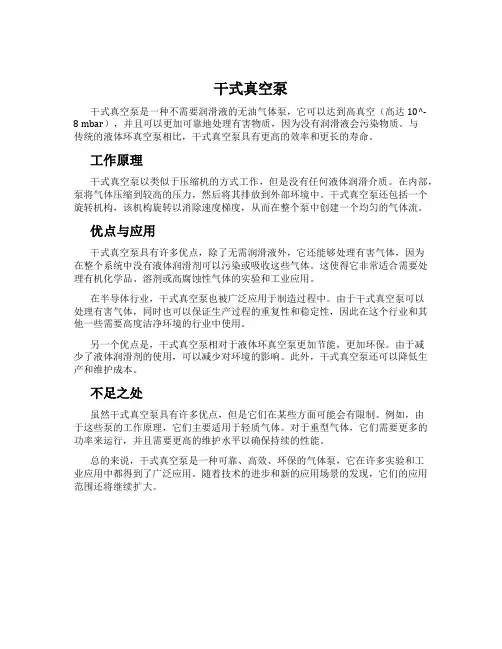

干式真空泵
干式真空泵干式真空泵是一种不需要润滑液的无油气体泵，它可以达到高真空（高达10^-8 mbar），并且可以更加可靠地处理有害物质，因为没有润滑液会污染物质。
与传统的液体环真空泵相比，干式真空泵具有更高的效率和更长的寿命。
工作原理干式真空泵以类似于压缩机的方式工作，但是没有任何液体润滑介质。
在内部，泵将气体压缩到较高的压力，然后将其排放到外部环境中。
干式真空泵还包括一个旋转机构，该机构旋转以消除速度梯度，从而在整个泵中创建一个均匀的气体流。
优点与应用干式真空泵具有许多优点，除了无需润滑液外，它还能够处理有害气体，因为在整个系统中没有液体润滑剂可以污染或吸收这些气体。
这使得它非常适合需要处理有机化学品、溶剂或高腐蚀性气体的实验和工业应用。
在半导体行业，干式真空泵也被广泛应用于制造过程中。
由于干式真空泵可以处理有害气体，同时也可以保证生产过程的重复性和稳定性，因此在这个行业和其他一些需要高度洁净环境的行业中使用。
另一个优点是，干式真空泵相对于液体环真空泵更加节能，更加环保。
由于减少了液体润滑剂的使用，可以减少对环境的影响。
此外，干式真空泵还可以降低生产和维护成本。
不足之处虽然干式真空泵具有许多优点，但是它们在某些方面可能会有限制。
例如，由于这些泵的工作原理，它们主要适用于轻质气体。
对于重型气体，它们需要更多的功率来运行，并且需要更高的维护水平以确保持续的性能。
总的来说，干式真空泵是一种可靠、高效、环保的气体泵，它在许多实验和工业应用中都得到了广泛应用。
随着技术的进步和新的应用场景的发现，它们的应用范围还将继续扩大。

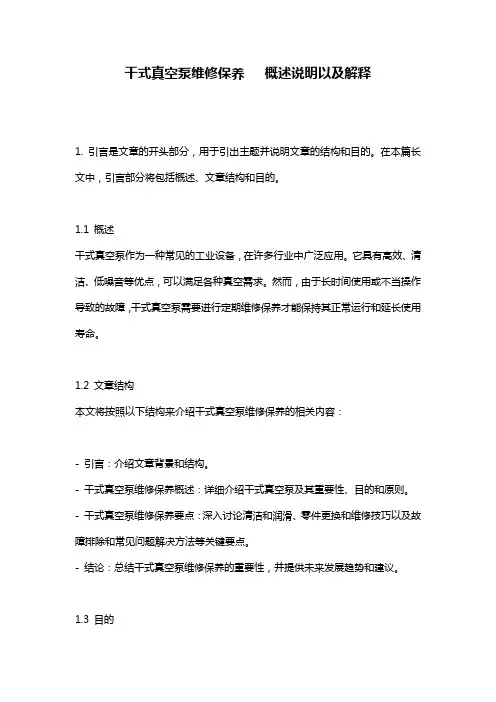

干式真空泵维修保养___概述说明以及解释
