沟槽作业指导书
隧道水沟、电缆槽施工作业指导书
宽阔铁路站前一标隧道工程施工作业指导书本次作业指导书修订主要依据：⑴铁建设[2023]241 号《高速铁路隧道工程施工技术指南》和《铁路混凝土工程施工技术指南》；⑵《高速铁路隧道工程施工质量验收标准》TB10753-2023；⑶《铁路混凝土工程施工质量验收标准》TB10424-2023；⑷隧道施工图；⑸隧道标准化施工工艺阅历。
隧道水沟、电缆槽施工作业指导书1适用 X 围本作业指导书适用于XXXXXX 隧道的水沟、电缆槽施工。
2施工业预备⑴施工作业层中所涉与的各种外部技术数据收集：隧道地质条件、开挖断面尺寸、围岩类别、隧道长度、工期要求、水电槽设计参数等。
⑵施工前，应由专业工程师向现场技术人员、作业人员进展技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。
3技术要求⑴本标段隧道内承受双侧沟加中心水沟进展排水，侧沟与中心沟间每隔 10m 设置一道横向引水管。
沟槽身承受C25 混凝土。
侧沟截面尺寸为：宽 30 ㎝×高 72 ㎝；中心沟承受盖板沟的形式，主要用于排水，截面尺寸为：宽 60 ㎝×高 90 ㎝。
⑵为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道(四条)电缆槽。
电力电缆槽设置在隧道靠边墙侧，截面尺寸为：宽 30 ㎝×高30 ㎝，通信、信号电缆槽设置在靠线路侧，截面尺寸为：宽35 ㎝×高 30㎝。
⑶隧道水沟电缆槽均承受分段左右侧同时施工，每次分段长度在12m。
为了削减人工劳动强度，保证水沟、电缆槽的整体外观质量，模板承受整体移动式滑模，一次立模浇筑成型。
水沟盖板预制承受预制场预制、大规模的批量生产，以保证盖板的质量和数量。
待水沟与电缆槽施工完毕后，即可进展盖板的铺设。
水沟电缆槽盖板承受钢筋混凝土制作。
4施工程序与工艺流程4.1施工程序⑴水沟电缆槽施工流程：施工预备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护。
市政工程沟槽回填作业指导书
市政工程沟槽回填作业指导书
1 沟槽回填管道应符合以下规定：
1)压力管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填沟槽的其余部分；
2)无压管道在闭水或闭气试验合格后应及时回填。
2 管道沟槽回填应符合下例规定：
1)沟槽内砖、石、木块等杂物清除干净；
2)沟槽内不得有积水；
3)保持降排水系统正常运行，不得带水回填。
3 井室、雨水口及其他附属构筑物周围回填应符合下列规定：
1)井室周围的回填，应与管道沟槽回填同时进行；不便同时进行时，应留台阶形接茬；
2) 井室周围回填压实时应沿井室中心对称进行，且不得漏夯；
3)回填材料压实后应与井壁紧贴；
4)路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其回填宽度不宜小于400mm；
5) 严禁在槽壁取土回填。
4 除设计有要求外，回填材料应符合下列规定：。
沟槽回填作业指导书
济南市二环南路建设工程（西段）第二标段沟槽回填作业指导书编制：审核：审批：济南城建集团有限公司济南市二环南路建设工程（西段）第二标段项目部二0一四年三月沟槽回填施工作业指导书1、目的范围：通过对本工序的有效控制，确保满足质量要求。
2、适用范围：济南市二环南路建设工程（西段）第二标段范围内的沟槽回填作业。
3、相关文件：本公司的《管理手册》、《生产和服务提供的控制程序》、《市政工程施工技术规程》、《城镇道路工程施工与质量验收规范》CJJ1-2008。
4、质量要求：应符合《城镇道路工程施工与质量验收规范》关于沟槽回填的质量要求，公司的质量目标和顾客对本工程的要求。
5、资源要求：5.1 人力资源：沟槽回填施工前，应对施工、试验、机械、管理等岗位的施工和技术管理人员进行培训。
5.2 机具要求沟槽回填施工前，必须对木夯、铁夯、蛙式夯、压路机等施工设备，测量设备和检验试验仪器等进行全面检查、维修和保养，并试运行正常。
6、施工程序6.1 沟槽回填部位的划分沟槽回填土、石屑、5%水泥石屑，对不同的部位有不同要求，以达到既保护管道安全又满足上部承受动、静荷载；既要保证施工过程中管道安全又保证上部修路、放行后的安全。
沟槽回填部位划分为Ⅰ胸腔；Ⅱ结构顶部50cm内；Ⅲ路床（槽）以下等三部分。
6.2 土、石屑、5%水泥石屑的最佳含水量和最大干密度试验回填施工前，应按《土工试验方法标准》作标准击实试验，确定回填材料的最佳含水量和最大干密度。
6.3 回填压实每层的虚铺厚度回填压实的每层虚铺厚度，应按采用的压实工具和要求的压实度确定。
对一般压实工具，虚铺厚度可参照表6.3-1的数值选用。
根据本工程情况和过程确认记录的结果确定回填厚度15cm。
回填压实每层的虚铺厚度6.4 回填注意事项6.4.1 管道工程必须在隐蔽验收合格后及时回填。
回填的松铺系数为1.3-1.4，压实遍数为4遍，细部处理采用电夯夯实。
混合料含水量应符合设计要求。
隧道洞内排水沟（槽）施工作业指导书
隧道洞内排⽔沟（槽）施⼯作业指导书洞内排⽔沟（槽）施⼯作业指导书1 适⽤范围适⽤于XXX隧道⼯程施⼯。
2 作业准备2.1内业技术准备作业指导书编制后，应在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施⼯安全保证措施，提出应急预案。
对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施⼯作业层中所涉及的各种外部技术数据收集。
3 技术要求3.1混凝⼟的拌和全部在混凝⼟拌和站集中拌和。
3.2两侧排⽔沟浇注后，尺⼨不得侵⼊限界。
4 施⼯程序与⼯艺流程4.1施⼯程序4.1.1中⼼管沟施⼯步骤：1）测量放线——开挖成型——基坑清理——预制基座——预制管道——拼装管道——铺设过滤层（⽆仰拱地段）。
2）预制管道——测量放线——预埋、拼装管道（有仰拱地段）。
4.2.1排⽔沟槽与检查井施⼯步骤：测量放线——预留——安设钢筋——⽴模浇筑。
5 施⼯要求5.1施⼯准备5.1.1施⼯前将所需的混凝⼟配合⽐根据设计要求通过试验室进⾏试验确定。
5.1.2根据图纸尺⼨定制2套沟槽槽⾝钢模板和6套盖板钢模板。
5.2施⼯⼯艺5.2.1中⼼管沟施⼯⼯艺1、⽆仰拱的地段（1）测量组根据设计图纸标⽰出中⼼管沟的结构尺⼨；（2）根据标⽰开挖出中⼼⽔沟的尺⼨，保证成型效果好。
（3）清理基坑虚碴、浮渣，排除积⽔；（4）设置C20的混凝⼟垫块，控制好垫块⾯的⾼程及坡度。
（5）中⼼管沟采⽤内径60cm的钢筋混凝⼟预制排⽔管，壁厚6cm，排⽔管上部设置直径2cm泄⽔孔，间距40cm,梅花型布置，中⼼管沟的管材应符合国家标准≤混凝⼟和钢筋混凝⼟排⽔管≥（GB/T11836—1999）三级管的要求；（6）钢筋混凝⼟预制管采⽤企⼝刚性接头形式,排⽔管接头采⽤钢筋⽹⽔泥砂浆摸带接⼝；（7）设置反滤层的卵（碎）⽯的粒径应符合设计要求，卵（碎）⽯经试验室检验合格后才能⽤于施⼯。
电缆沟施工作业指导书

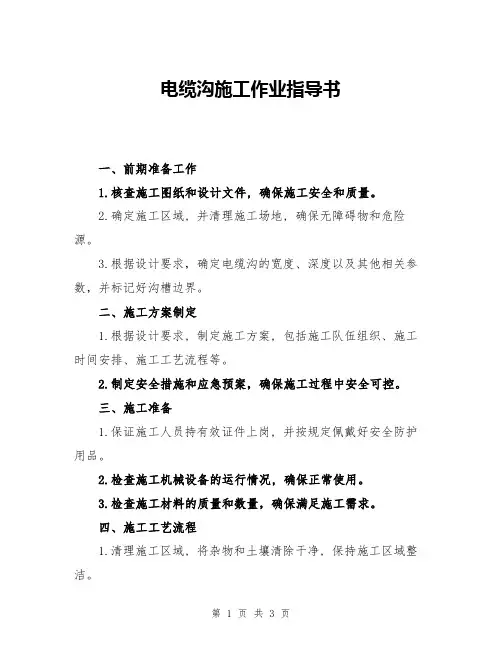

电缆沟施工作业指导书一、前期准备工作1.核查施工图纸和设计文件, 确保施工安全和质量。
2.确定施工区域, 并清理施工场地, 确保无障碍物和危险源。
3.根据设计要求，确定电缆沟的宽度、深度以及其他相关参数，并标记好沟槽边界。
二、施工方案制定1.根据设计要求, 制定施工方案, 包括施工队伍组织、施工时间安排、施工工艺流程等。
2.制定安全措施和应急预案，确保施工过程中安全可控。
三、施工准备1.保证施工人员持有效证件上岗, 并按规定佩戴好安全防护用品。
2.检查施工机械设备的运行情况, 确保正常使用。
3.检查施工材料的质量和数量，确保满足施工需求。
四、施工工艺流程1.清理施工区域, 将杂物和土壤清除干净, 保持施工区域整洁。
2.按照设计要求, 开始开挖电缆沟槽, 确保沟槽宽度和深度符合要求。
3.根据需要, 对电缆沟槽进行加固处理, 包括加设支撑材料和加固构造等。
4.安装电缆沟槽底板和侧板, 确保牢固可靠。
5.铺设电缆支架和固定托架, 保证电缆支持和固定。
6.进行电缆敷设, 保证电缆与沟槽底板和侧板接触紧密。
7.完成电缆敷设后, 进行沟槽回填和修整, 恢复地面平整。
8.进行必要的测试和检查，确保电缆沟施工质量合格。
9.整理施工现场，清理工具和材料，保持场地整洁。
五、安全措施1.施工过程中, 严禁使用不符合安全标准的机械设备。
2.在施工现场设置明显的安全警示牌和标志, 提醒施工人员注意安全。
3.施工现场要保持通风良好, 避免有害气体积聚。
4.在施工过程中，要随时检查施工现场的安全隐患，及时消除。
5.施工人员必须严格按照作业指导书操作，禁止违章行为。
六、质量控制1.施工前要认真核查设计文件, 确保施工过程符合设计要求。
2.施工过程中要做好施工记录, 包括施工时间、施工人员、施工材料、施工方法等, 确保质量可追溯。
3.严格按照相关标准和规范进行施工，确保施工质量合格。
七、工程检验与验收1.施工完成后, 要进行必要的测试和检查, 确保电缆沟施工质量符合要求。
镀锌钢管沟槽连接作业指导书
镀锌钢管沟槽连接作业指导书目录1、适用范围 (1)2、工艺流程 (1)3、安装准备 (1)4、滚槽准备 (1)5、滚槽操作 (2)6、开孔操作 (3)7、装配前检查 (3)8、装配安装 (3)镀锌钢管沟槽连接作业指导书1. 适用范围本作业指导书适用于XX工程-管道安装工程（镀锌钢管沟槽式连接）。
2. 工艺流程安装准备→滚槽准备→滚槽、开孔→装配前检查→装配安装3. 安装准备材料准备:待装管子(符合国家标准)、施工机具、安装脚手架等。
按管路设计要求装好待装管子的支架、托架。
4. 滚槽准备滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。
操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽。
滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止。
根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管子转动部位要安装轴承。
压制管子时要调试油压，一般压制一个沟槽按如下时间控制：根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内;如果压制的管子规格变化时，需重新调整限位。
压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。
槽加工到管道中-保持尺寸。
启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。
用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求。
千斤顶卸荷、取出钢管。
6. 开孔操作开孔机是使用于开孔式连接系统的管子预加工工具，使用时将开孔机固定于主管上，启动电源开关，通过环形钻锯在主管上开出所需要的孔。
适用于安装开孔式接头，如机械三通、机械四通等。
电源接通后，启动检查电机及相关部件是否转动灵活，是否有异样的声音，转速是否适当，如有要检查是否有杂物，同时加入适当的润滑剂。
15、隧道水沟电缆槽施工作业指导书
郑万高铁湖北段ZWZQ-5标编号：SD-ZWZQ-5标隧道水沟电缆槽施工作业指导书单位：中铁十一局集团郑万高铁ZWZQ-5标项目经理部编制：审核：批准：二O一七年二月十日发布二O一七年二月十二日实施水沟电缆槽作业指导书1、适用范围：本作业指导书适用于(DK426+741.721-DK461+845.429)郑万高铁湖北段ZWZQ-5标刘坪隧道、于家沟隧道、高家坪隧道进口正洞、附属洞室、应急通道的侧沟电缆槽施工。
2、作业准备：2.1内业技术准备2.1.1按施工工艺要求设计轨行式液压水沟电缆槽台车。
2.1.2施工前应编制铁路隧道轨行式液压水沟电缆槽台车施工技术交底，并制定相应施工安全保证措施及应急预案。
2.1.3施工前应组织岗前培训和安全教育，使施工管理及作业人员充分掌握各工艺流程的操作和控制要点，澄清有关技术问题，熟悉现场施工技术条件。
2.1.4特殊工种必须持证上岗。
2.2 外业技术准备2.2.1测量设备已进行标定，测量人员熟知放样尺寸数据。
2.2.2轨行式液压水沟电缆槽台车拼装验收合格且性能良好，施工所需的人员、设备满足施工要求。
2.2.3水沟电缆槽台车面板打磨干净，没有混凝土附着物，脱模剂涂刷均匀。
3、技术要求(1)线路侧设置为通信信号电缆槽，边墙侧设置为电力电缆槽。
(2)在侧沟施工时，两侧沟与中心管沟通过Ф100 横向 PVC 导水管连接，横向导水管纵向间距 30m，配合检查井设置。
(3)靠两侧沟槽侧壁位置设置Ф10cm 半圆形排水槽，以排除隧道内道床可能积水。
(4)在靠近线路侧槽壁处结合隧道接地情况设置钢筋，以加强沟槽强度和结构整体性。
通信信号电缆槽内设置分隔钢筋。
(5)单位工程施工前，选取 200m 水沟电缆槽作为首件段进行试验、验收，确定施工工艺参数。
(6)技术参数：侧沟宽电缆沟高 80cm，宽 30cm，电缆沟高30cm，宽 30cm，如图 1 侧沟电缆槽样图所示图 1 侧沟及电缆沟详图(7)隧道水沟电缆槽与二次衬砌混凝土接触面、电缆槽端头必须凿毛。
水沟电缆槽施工作业指导书
新建铁路北京至沈阳客运专线辽宁段TJ-4标隧道工程编号：水沟电缆槽施工作业指导书单位：中铁九局集团京沈客专辽宁段TJ-4标一工区编制：审核：批准：2015年7月27日发布2015年7月27日实施水沟电缆槽施工作业指导书一、适用条件及范围适用于新建铁路北京至沈阳客运专线辽宁段TJ-4标一工区姜杖子隧道、北地隧道、打草沟隧道水沟电缆槽施工。
二、作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2外业技术准备⑴施工前收集所涉及的各种外部数据。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
⑵施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。
三、技术要求3.1.水沟和电缆槽应纵向分段施工，分段长度不宜过短，线型应顺直。
3.2.水沟和电缆槽模板应采用钢模板，安装应稳固牢靠，接缝严密，不得漏浆。
浇筑混凝土前，模板内积水和杂物应清理干净。
3.3.水沟和电缆槽盖板预制和安装应符合下列要求：（1）盖板应在预制场集中预制。
（2）预制场的钢筋加工场、拌和站等配套设施应完善和规范。
（3）模板应采用钢模，并进行专门设计和加工。
（4）盖板铺设应齐全、平稳。
3.4.电缆槽内应按设计要求设置泄水孔，槽内不得积水和积淤堵塞。
23.5.盲管、水沟和孔槽组成的排水系统应排水顺畅，不得积淤堵塞。
3.6.隧道内中心水沟应符合下列要求：（1）中心排水沟预制节段的内径、壁厚应符合设计要求。
节段拼装接头应严密、不漏浆。
（2）中心水沟与边墙水沟的连接应畅通。
隧道内设置双侧保温排水沟及深埋中心水沟。
双侧保温排水沟采用双层盖板形式，盖板周边外贴3mm 厚橡胶条密封，盖板间设置聚氨酯保温材料。
深埋中心水沟采用直径60^，壁厚12cm 的钢筋混凝土管，并每隔30m设置一处中心深埋检查井，检查井设置双层盖板，盖板周边外贴3mm橡胶条密封，盖板间设置聚氨酯保温材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟槽
一、工序名称：沟槽
二、用市政排水管渠工程质量检验评定标准CJJ3-90。
三、沟槽质量要求
1、严禁扰动沟底土壤，如发生超挖，严禁用土回填。
2、槽底不得受水泡或受冻。
四、工艺操作要求
（一）、施工放样
1、测设管道中心线在起点、终点、平面折点、纵向折点及直线段的控制点钉中心桩，桩顶钉中心钉。
2、根据挖槽设计断面，埋设坡度板。
A、坡度板的间距以10-20m为宜。
管道平面折点、纵向折点及附属构筑物等处，可根据需要增设坡度板。
B、坡度板距槽底的高度不应大于3米，人工挖土时，一层沟槽的坡度板应在开槽前埋设，多层沟槽的坡度板应在开挖底层槽前埋设，机械挖土时，则在机械挖土后埋设。
C、坡度板应埋设牢固，坡度板上应钉管线中心钉和高程板，高程板上钉高程钉，坡度板上还应标明桩号及高程钉至有关部位的下反常数，变换常数处，应在坡度板两面分别书写清楚，并分别标明其所用高程钉。
D、因地面或沟槽断面的限制，不宜埋设坡度板时，可在沟槽两坡或槽底两边，钉置一对对称的高程桩，并在桩上钉一对等高的高程钉，或画一等高线，高程桩的纵向间距以10米为宜，并且应在挖槽接近槽底之前铺管或灌筑砼管基之前，复测管道中心线及高程。
E、在沟槽挖完，浇筑砼管基或铺管前，或受急风暴及气温骤降的影响之后，均应及时校测坡度板及高程板高程。
F、当沟槽深度超过三米以上，或机械挖沟槽或沟槽较宽时，为便于施工可根据现场情况，采用沟槽底钉中心桩等方法测设中心线。
（二）、人工挖槽
1、槽深在3米以内时，应挖单层槽，沟槽宽度按设计要求计算，每侧工作
宽度按预算宽度计入沟槽宽度内。
2、挖出的土方一般应堆在沟槽两侧，槽边1米以外。
如果计划在槽边堆放或运送材料和下管的一侧，应不堆土或少堆土，其堆土边缘至槽边的距离应根据实际需要而定。
3、如果因施工环境，施工需要和交通条件的限制，沟槽两侧不能堆放挖出的全部土方时，应事先选好适当堆土场地并安排好运土路线，边挖边运，以免影响交通，排水和市容。
对于因管道结构所占位置而多余的土方，要及时外运到指定的弃土场。
4、要严格控制槽底高程，防止超挖，挖到槽底高程和施工要求宽度时，槽底土壤不得受扰动和破坏。
(三)、机械挖槽
1、机械挖槽时，每层槽的深度应根据机械性能而定，施工前应将挖槽断面、推土位置、地下构筑物的现况及施工要求等向机械司机详细讲清楚，并应指定熟悉机械挖土有关安全操作规程的专人与司机密切配合，随时检查槽底高程和宽度，防止超挖或欠挖。
2、因机械挖槽不能准确的按规定高程挖到槽底或整平，同时，为确保槽底土壤结构不被扰动或破坏，因此，应在槽底的设计高程以上留20cm左右一层不挖，用人工清挖。
3、单斗挖土机不得在架空输电线走廊下工作，如果在架空输电线的一侧工作时，与线路的垂直水平安全距离，不应小于下表的规定。
注：（1）遇有大风、雷雨、大雾的天气，机械不得在高压线附近施工。
（2）如有因施工条件所限，不能满足上表要求时，应与有关部门共同研究，采取必要的安全措施后，方可施工。
（四）、因施工超挖，槽底土壤受扰动或因地基土质松软，与设计不符时，均须会同设计单位共同研究，根据超挖深度的不同情况，采取相应的补强措施，如下：
1、干槽超挖15cm以内的，可用原土回填夯实，其密度不应低于原土基天然土的密度，干槽超挖在15cm以上的，可用石灰土处理，其密度不应低于95%，槽底有地下水或地基土壤含水量较大，不适于加夯时，可用天然级配砂石回填。
2、因排水不良致使地基土壤受扰动时，扰动深度在10cm以内的，可铺天然级配砂石或砾石处理。
扰动深度10-30cm的，可填大块石，并用砾石及碎石填充空隙和找平表面，填块石时，应从一端顺序进行，大面向下，块石之间互相挤紧，脚踩时无松动或颤动情况。
地基土壤不符合设计要求，需要换土时，应与设计部门共同研究确定换填材料，操作方法及质量标准后，将不符合要求的土壤彻底清除，经检查合格后，方准回填。
（五）、开挖的沟槽内，如果需挖临时排水沟时，应在沟槽内挖单侧排水沟，并适当（按排水沟宽而定）。
加宽槽底宽度，应挖集水坑或集水井，并采取相应的人工掏水或机泵抽水的方法将水排出。
沟槽工序流程图：
留台支撑坡度板保护层20cm严禁扰动槽底土遇设计以外特殊情况，共同确定地基处理方案排水
开
始
沟槽开挖直槽地基处理保护层
1、帮坡
2、支撑形式
3、排水及雨季、冬季施工
4、交通
5、堆土、堆料结束
五、满足施工要求所用的机械设备及状态：
机械挖沟槽需采用挖掘机，机械状态要保证完好。
六、采用的主要材料及材质要求：
视工程具体情况，如需支撑可采用打钢板桩及圆木支撑。
七、操作人员的资格要求：
1、挖掘机司机要有特种人员上岗证。
2、施工员、试验员、测量员、质检员要有相应的资格证书和上岗证。
八、检验方法及允许偏差、器具、人员见下表：
工序完后自检，然后请监理及质检部门验收。
九、对工序操作环境的要求，安全生产和文明施工。
1、施工现场要设立《工程公告》和禁行标志。
沟槽端点设警示灯。
2、暂舍周围要求有围栏、厕所、防水设备。
3、施工现场要有堆放各种材料场地不得污染环境和随意阻碍交通。
4、现场环境卫生要有人员负责，办公室和食堂要分开，宿舍要清洁。
5、施工机械要有停车场，机械停放要齐整。
6、做到工完料净、场地清。
十、使用的质量记录：
1、工序质量评定表。
2、隐蔽工程记录。
