锤击沉管灌注桩的施工工艺过程
锤击沉管夯扩灌注桩施工工法(2)
锤击沉管夯扩灌注桩施工工法锤击沉管夯扩灌注桩施工工法是一种常用的桩基施工方法，它在深柱预制施工中广泛应用。
在沉管沉基施工中，通过使用钻机或挖掘机将沉管插入地下，然后通过用锤击沉大型土工器具，使沉管沉到设计深度，最后通过夯击方法使桩身扩大直径并在周围灌注混凝土，形成夯扩灌注桩结构。
以下为详细介绍。
一、前言锤击沉管夯扩灌注桩施工工法是一种常用的桩基施工方法。
本文将对该工法的特点、适用范围、施工原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等进行详细介绍。
二、工法特点锤击沉管夯扩灌注桩施工工法具有施工周期短、施工过程简单、适用范围广等特点。
它适用于各种地质条件，并可以在狭窄或有限空间内进行施工。
此外，该工法对周边环境的干扰较小，不会对周围建筑物和地下管道产生影响。
三、适应范围锤击沉管夯扩灌注桩施工工法适用于各种地质条件，包括砂土、砂砾土、黏土以及含有少量砾石、卵石和软岩的地质条件。
它适用于单根或多根桩基的施工，并可根据实际情况选择桩的直径和深度。
四、工艺原理锤击沉管夯扩灌注桩施工工法的工艺原理是通过将沉管插入地下并使用锤击方法将其沉到设计深度，然后使用夯击方法使桩身扩大直径，并在周围灌注混凝土。
这样可以增加桩的承载力和稳定性，确保工程的安全和可靠。
五、施工工艺锤击沉管夯扩灌注桩施工工法的施工过程包括准备土方、沉管插入、锤击沉管、夯击扩径、灌注混凝土等阶段。
每个阶段都需要进行详细的操作，确保施工过程的顺利进行和质量的保证。
六、劳动组织锤击沉管夯扩灌注桩施工工法需要合理组织施工人员，确保施工人员的分工合理、工作效率高，并且保持施工现场的协调和秩序。
七、机具设备锤击沉管夯扩灌注桩施工工法所需的机具设备包括钻机、挖掘机、沉管、大型锤击器、夯击器、混凝土搅拌机等。
这些机具设备具有一定的特点、性能和使用方法，需要合理使用和维护。
八、质量控制为了确保施工过程中的质量达到设计要求，锤击沉管夯扩灌注桩施工工法需要进行质量控制。
锤击沉管灌注桩的施工工艺要求
锤击沉管灌注桩的施工工艺要求锤击沉管灌注桩是一种常见的基础工程施工方法，旨在为建筑物提供稳定的承载力和抗震能力。
本文将详细介绍锤击沉管灌注桩的施工工艺要求。
一、前期准备1.施工人员应熟悉工程图纸和技术要求，了解施工方案和施工工艺流程。
2.施工前应清理施工场地，确保基础周围没有杂物和障碍物。
3.沉管应进行质量检查，确保管体无严重损坏和变形。
4.确认施工设备和工具齐全，并按照相关规定进行检查和维护。
二、基坑开挖与沉管铺设1.根据设计要求和图纸，合理确定基坑开挖的深度和形状。
2.基坑开挖应遵循切坡原则，确保基坑的边坡稳定和施工安全。
3.根据施工图纸，通过挖掘机等设备进行基坑开挖，确保开挖面平整光滑。
4.沉管铺设时，应按照设计要求和技术规范进行横向、纵向和垂直位置的控制。
5.沉管铺设过程中，要特别注意管体的支撑和定位，保证沉管的稳定和垂直度。
三、沉管锤击和灌注1.沉管锤击前，应测量沉砂管底部标高和管体竖向度，确保沉管的垂直度。
2.选择适合的锤击设备进行锤击，要控制锤击力度和频率，避免对沉管造成损坏。
3.沉管锤击时，要结合实际情况进行锤击顺序和锤击力度的调整，确保沉管的逐层下沉。
4.沉管下沉后，进行灌注。
灌注材料应符合设计要求，并严格控制灌注浆液的流速和浆液压力。
5.灌注浆液后，应根据设计要求进行消泡处理和渗透充实，保证灌注材料的质量。
四、桩顶处理和检测1.沉管灌注桩顶部应进行修整和加固，尽量使桩顶平整、光滑并与建筑物的地基连接紧密。
2.修整后的桩顶应按照要求进行检测，检查桩顶的标高、平整度和垂直度，确保桩顶质量符合要求。
3.桩顶处理完成后，应及时进行记录和汇总，以备后续施工和验收。
五、施工安全与环保1.施工过程中，要严格按照相关安全规定进行操作，加强施工现场的管理和监督，确保施工安全。
2.施工现场应配备必要的防护设施和灭火器材，保证施工人员的安全和施工环境的卫生。
3.施工结束后，要及时清理施工场地和处理施工废料，保持施工现场的整洁和环保。
沉管灌注桩施工工艺
锤击陈管灌注桩施工工序
• 桩机就位
锤击沉管 首次浇筑混凝土
放钢筋浇筑成桩
边拔桩边锤击
夯压成型灌注桩
沉管灌注桩分类
振动沉管灌注桩
锤击沉管灌注桩 夯压成型灌注桩
ห้องสมุดไป่ตู้
振动沉管灌注桩
按工作原理可分： 振动沉管施工法
振动冲击施工法
施工顺序
振动沉管灌注桩施工流程：
桩机就位 振动沉管 混凝土浇筑 边拔管边振动
安放钢筋笼或插筋
施工方法
●单打法 ● 复打法
●反插法
锤击沉管灌注桩
锤击沉管施工法，是利用桩锤将桩管 和预制桩尖打入土中，边拔管、边振动、
• 夯压成型灌注桩，是利用静压或锤击法将 内外钢管沉入土层中，有内夯管扩端部混 凝土，使桩端形成扩大头，再灌注桩身混 凝土，用内夯管和桩锤顶压再管内混凝土 面形成桩身混凝土。
• 适用于中低压缩性粘土粉土砂土碎石土强 风化岩等土层。
沉管灌注桩施工工艺
成桩原理 沉管灌注桩分类 施工工序
成桩原理
沉管灌注桩是利用锤击打桩设备或振动 沉桩设备，将带有钢筋混凝土的桩尖(或钢 板靴)或带有活瓣式桩靴的钢管沉入土中(钢 管直径应与桩的设计尺寸一致)，造成桩孔， 然后放入钢筋骨架并浇筑混凝土，随之拔出 套管，利用拔管时的振动将混凝土捣实，便 形成所需要的灌注桩。
桩基础施工介绍
桩基础施工介绍桩基础按照施工工艺分为：钢筋混凝土预制桩、泥浆护壁成孔灌注桩、长螺旋钻孔压灌桩、沉管灌注桩、干作业成孔灌注桩、钢桩等。
一、钢筋混凝土预制桩（一）锤击沉桩法（1）施工程序：确定桩位和沉桩顺序→桩机就位→吊桩喂桩→校正→锤击沉桩→接桩→再锤击沉桩→送桩→收锤→切割桩头。
（2）施工要求：1）预制桩的混凝土强度达到70%后方可起吊，达到100%后方可运输和打桩。
2）单节桩采用两支点起吊时，吊点距桩端宜为0.2L（桩段长）。
吊运过程中严禁采用拖拉取桩方法。
3）接桩接头宜高出地面0.5-1m。
接桩方法分为焊接、螺纹接头和机械啮合接头等。
4）桩锤的选用应根据地质条件、桩型、桩的密集程度、单桩竖向承载力以及施工条件等因素确定。
5）沉桩顺序应按先深后浅、先大后小、先长后短、先密后疏的次序进行。
对于密集桩群应控制沉桩速率，宜从中间向四周或两边对称施打；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打。
6）锤击桩终止沉桩标准有：a）终止沉桩应以桩端标高控制为主，贯入度控制为辅，当桩终端达到坚硬，硬塑黏性土，中密以上粉土、砂土、碎石土及风化岩时，可以贯入度控制为主，桩端标高控制为辅；b）贯入度达到设计要求而桩端标高未达到时，应继续锤击3阵，按每阵10击的贯入度不大于设计规定的数值予以确认。
（二）静力压桩法（1）施工程序：测量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→终止压桩→检查验收→转移桩机。
（2）施工要求：1）施工前进行试压桩，数量不少于3根。
2）压桩设备应根据最大压桩阻力、桩的截面尺寸、单桩竖向极限承载力、桩端持力层土层情况、穿越土层情况等条件选择。
压桩机提供的最大压桩力应大于考虑群桩挤密效应的最大压桩阻力，并应小于机架重量和配重之和的0.9倍。
3）采用静压桩的基坑，不应边挖桩边开挖基坑。
4）桩接头可采用焊接法，或螺纹式、啮合式、卡扣式、抱箍式等机械快速连接方法。
锤击沉管灌注桩

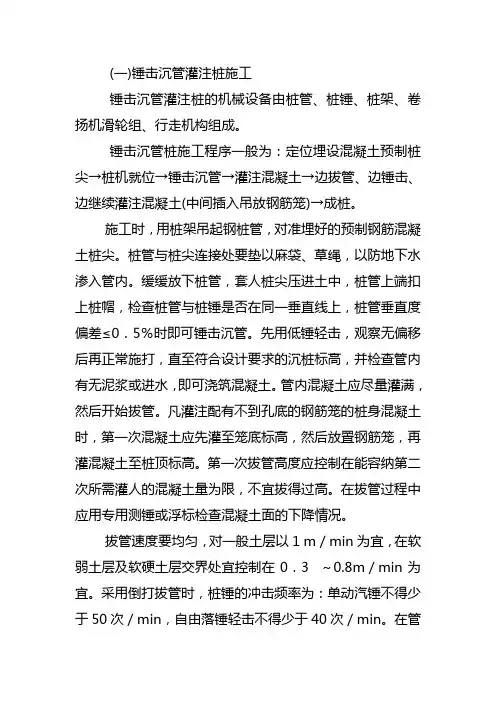

(一)锤击沉管灌注桩施工锤击沉管灌注桩的机械设备由桩管、桩锤、桩架、卷扬机滑轮组、行走机构组成。
锤击沉管桩施工程序一般为：定位埋设混凝土预制桩尖→桩机就位→锤击沉管→灌注混凝土→边拔管、边锤击、边继续灌注混凝土(中间插入吊放钢筋笼)→成桩。
施工时，用桩架吊起钢桩管，对准埋好的预制钢筋混凝土桩尖。
桩管与桩尖连接处要垫以麻袋、草绳，以防地下水渗入管内。
缓缓放下桩管，套人桩尖压进土中，桩管上端扣上桩帽，检查桩管与桩锤是否在同一垂直线上，桩管垂直度偏差≤0．5％时即可锤击沉管。
先用低锤轻击，观察无偏移后再正常施打，直至符合设计要求的沉桩标高，并检查管内有无泥浆或进水，即可浇筑混凝土。
管内混凝土应尽量灌满，然后开始拔管。
凡灌注配有不到孔底的钢筋笼的桩身混凝土时，第一次混凝土应先灌至笼底标高，然后放臵钢筋笼，再灌混凝土至桩顶标高。
第一次拔管高度应控制在能容纳第二次所需灌人的混凝土量为限，不宜拔得过高。
在拔管过程中应用专用测锤或浮标检查混凝土面的下降情况。
拔管速度要均匀，对一般土层以1 m／min为宜，在软弱土层及软硬土层交界处宜控制在0．3 ～0.8m／min为宜。
采用倒打拔管时，桩锤的冲击频率为：单动汽锤不得少于50次／min，自由落锤轻击不得少于40次／min。
在管底未拔至桩顶设计标高之前，倒打和轻击不得中断。
混凝土坍落度在配钢筋时宜为80—100 mm，无筋时宜为60～80 mm。
碎石粒径在配有钢筋时不大于25mm，无筋时不大于40mm。
预制钢筋混凝土桩尖的强度等级不得低于C30。
混凝土充盈系数(实际灌注混凝土体积与按设计桩身直径计算体积之比)不得小于1．0，成桩后的桩身混凝土顶面标高应至少高出设计标高500 mm。
当桩较稀疏时(中心距大于3．5倍桩径或2m)，可采用连打方法；当桩较密集时(中心距小于等于3．5倍桩径或2 m)，为防止断桩现象应采用跳跃施打的方法，中间空出的桩应待邻桩混凝土达到设计强度等级的 50％以上方可施打；对于土质较差的饱和淤泥质土，可采用控制时间的连打方法，即必须在邻桩混凝土终凝前，将影响范围内(中心距小于等于3．5倍桩径或2m)的桩全部施工完毕。
沉管灌注桩施工的方法及施工规范
沉管灌注桩施工的方法及施工规范沉管灌注桩，又称套管成孔灌注桩，是目前采用广泛的一种灌注桩。
依据使用桩锤和成桩工艺不同，分为锤击沉管灌注桩、振动（冲击）沉管灌注桩、静压沉管灌注桩和沉管夯扩灌注桩等。
这类灌注桩是将带有桩尖的钢管沉入土中，造成桩孔，然后放入钢筋笼、浇筑混凝土，最后拔出钢管，形成所需的灌注桩。
预制桩靴活瓣式桩尖沉管灌注桩主要施工过程钢筋混凝土预制桩靴：预埋桩尖→桩机就位→对准桩位，校正垂直度→沉入套管→检查孔深，直至符合设计要求深度→放入钢筋骨架→浇注混凝土→拔管。
活瓣式桩尖：安放桩机→桩靴活瓣闭合→对准桩位，校正垂直度→沉入套管→检查孔深，直至符合设计要求深度→入钢筋骨架→桩靴活瓣打开，浇筑混凝土→拔管。
（1）锤击沉管灌注桩用落锤或蒸汽锤，将带活瓣的桩尖或钢筋混凝土预制桩靴的钢管打入土中，然后边浇筑混凝土边拔桩管成锤击沉管灌注桩流程示意图（a）就位；（b）沉入套管；（c）开始浇筑混凝土；（d）边拔管、边锤击、边继续浇筑混凝土；（e）下钢筋笼，继续浇筑混凝土；（f）成桩施工方法分为单打法、复打法和反插法。
单打法，即一次拔管法。
拔管时，先振动5～10s，再开始拔桩管，拔管时应边振边拔，每提升0.5～1.0m，振5～10s，再拔管0.5m，再振5～10s，如此反复进行直至地面。
复打法，即在同一桩孔内进行两次单打，或根据需要进行局部复打。
反插法，先振动再拔管，每提升0.5～1.0m，向下反插0.3～0.5m(且不宜大于活瓣桩尖长度的2/3)，此方法在淤泥中可消除缩颈，但在坚硬土层中易损坏桩尖，不宜采用。
单打法可用于含水量较小的土层，且宜采用预制桩尖；反插法及复打法可用于饱和土层。
锤击沉管灌注桩的一般规定：锤击沉管灌注桩施工应根据土质情况和荷载要求，分别选用单打法、复打法或反插法。
沉管至设计标高后，应立即检查和处理桩管内的进泥、进水和吞桩尖等情况，并立即灌注混凝土；当桩身配置局部长度钢筋笼时，第一次灌注混凝土应先灌至笼底标高，然后放置钢筋笼，再灌至桩顶标高。
沉管灌注桩(静压振动及锤击)施工工艺
沉管灌注桩（静压振动及锤击）施工工艺
1、施工流程
场地处理---放线定桩位---埋设预制桩尖---桩机就位---沉管---放置钢筋笼---灌注砼---拔管---桩机移位
2、施工工艺
A、场地处理：平整场地，地面坡度及地耐力满足施工要求，清除现场杂物以利于桩机移位。
B、放线定桩位
C、埋设预制桩尖：如图所示
D、沉管：沉管方式分为锤击与振动两种。
打桩过程中经常检查桩管的垂直度，发现偏移及时纠正，桩管打至设计要求和最后贯入度。
E、桩机就位：根据桩尖埋设位置，桩机连同桩管移近桩尖位置上，让桩管套正，用废麻袋衬垫桩与桩管的位置上，压着桩尖一同沉入土中，以桩位准确。
F、放置钢筋笼：把桩帽拿起,将钢筋笼放入桩管内,用钢丝绳系着钢筋笼的笼身,使其在拨管时确保钢筋笼在设计的高度处。
G、灌注砼、拔管：钢筋笼放妥后，再经桩管内灌注砼,每次灌入砼量必须满足管内的储存量(桩管内至少应保持约2米高的砼储存量)来产生足够的压力,以保持桩体砼有足够的密实度。
拨管速度应保持均匀，第一次拨管高度应控制在能容纳第二所需灌入的砼量为限，不宜拨得过高，拨管时倒打。
H、桩机移位：当完成一根桩后,采用向后行走进行桩机移位,以免桩机压过刚刚灌注好的桩体。
第1 页。
锤击沉管混凝土灌注桩工程施工记录
锤击沉管混凝土灌注桩工程施工记录施工日期:DD/MM/YY施工单位:XXX工程公司一、施工前准备1.1准备工作人员，包括项目经理、监理工程师、技术员、施工人员等。
1.2检查施工设备的完好性和可用性，确保其正常运行。
1.3准备所需的施工材料，包括沉管、混凝土等，并进行质量检验。
1.4清理施工现场，确保安全和整洁。
二、施工过程及记录2.1根据设计图纸进行标线，并在现场安装相应的引导管。
2.2使用挖掘机挖掘沉管孔，控制孔的尺寸和深度，确保与设计要求相符。
2.3安装沉管，使用液压锤进行沉管沉放，确保沉管的垂直度和稳固性。
2.4进行灌注桩的混凝土浇筑，确保混凝土的均匀性和密实度。
2.5在施工过程中，定期检查施工质量，并及时处理施工中的问题和隐患。
2.6模具的拆除和维护，确保灌注桩的表面平整和一致性。
2.7注意施工现场的安全，采取必要的安全措施，防止事故的发生。
三、施工记录3.1施工日期：DD/MM/YY3.2施工人员：项目经理XXX、监理工程师XXX、技术员XXX、施工人员XXX等。
3.3施工设备：挖掘机XXX、液压锤XXX等。
3.4施工材料：沉管XXX、混凝土XXX等。
3.5施工进度：根据设计要求进行了沉管的挖掘和安装，并完成了灌注桩的混凝土浇筑。
3.6施工质量：沉管的垂直度和稳固性符合设计要求；混凝土的均匀性和密实度良好；现场整洁，安全措施到位。
四、施工中的问题及处理4.1问题1：沉管孔的尺寸和深度不符合设计要求。
处理措施：重新挖掘沉管孔，确保其与设计要求相符。
4.2问题2：沉管安装不稳固，垂直度不好。
处理措施：使用液压锤进行修正，确保沉管的垂直度和稳固性。
4.3问题3：混凝土浇筑时均匀性不好。
处理措施：重新配制混凝土，并进行浇筑，确保均匀性和密实度。
五、施工总结本次沉管灌注桩工程施工按照设计要求进行，施工质量良好。
在施工过程中遇到的问题及时处理，并对施工设备和材料进行了检查和质量检验，确保施工安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锤击沉管灌注桩的施工工艺过程
锤击沉管灌注桩是一种常见的基础施工工艺，广泛应用于建筑工程中。
它具有承载力大、施工方便、经济实用等优点。
本文将详细介绍锤击沉管灌注桩的施工工艺过程。
一、施工准备阶段在开始进行锤击沉管灌注桩的施工之前，需要进行一系列的准备工作。
首先，需要准备施工所需的材料和设备，如沉管、锤具、振动钢筋等。
其次，要对施工现场进行勘测和测量，确定桩的位置和桩基标高。
在确保施工现场清理干净的前提下，要做好桩基的基坑开挖工作。
二、沉管安装阶段 1. 安装沉管在基坑底部铺设一层砂垫，然后将沉管逐节安装在砂垫上。
沉管通常由3米或6米的钢管段组成，每段通过焊接或螺栓连接。
确保沉管的连接处牢固可靠。
2. 定位和垂直度调整根据设计要求，使用测量工具对沉
管进行定位，并确保其位置准确。
接下来，要对沉管的垂直度进行调整。
常用的调整方法是通过调整锤击沉管的力度和方向，使沉管保持垂直。
在调整过程中，需要不断测量和检查沉管的垂直度。
三、锤击沉管阶段 1. 吊装锤具将锤具吊装到适当的位置，并与沉管连接。
锤具通常由齿轮机构、减震装置和沉头组成。
在吊装过程中，要确保锤具与沉管之间的连接牢固，避免发生断裂或松动的情况。
2. 锤击沉管在锤击沉管前，需要先进行试沉。
试沉时，
将沉管轻轻敲击，观察沉管是否能够顺利进入地基。
试沉完成后，开始正式的锤击沉管。
锤击沉管时，应按照设计要求施工，保持适当的力度和频率。
为了保证均匀沉管，沉管应沿边缘方向逐渐下沉。
四、灌注阶段1. 灌注混凝土当沉管下沉到设计标高后，
开始进行灌注混凝土。
混凝土应选择质量稳定、适宜施工的材料。
灌注过程应均匀持续，避免出现堵塞或漏浆的情况。
同时，要留意控制灌注混凝土的压力和浇筑高度，确保沉管内的混凝土密实一致。
2. 钢筋加固在灌注混凝土过程中，要根据设计要求适时
加固钢筋。
钢筋加固主要是在沉管顶部和侧面的混凝土中嵌入钢筋，提高整体受力性能。
3. 振捣灌注完成后，使用振动器进行振捣工作。
振捣能
够使混凝土中的气泡排除，提高混凝土的密实性和强度。
五、施工验收阶段1. 检查沉管灌注桩的质量对已施工完
成的沉管灌注桩进行质量检查。
主要包括观察沉管的垂直度、沉头与锤具的连接是否松动、灌注混凝土是否均匀等。
2. 进行静载试验为了验证沉管灌注桩的承载力，可以进
行静载试验。
试验结果应符合设计要求，确保沉管灌注桩满足工程的承载要求。
总结：锤击沉管灌注桩的施工工艺过程主要包括施工准备、沉管安装、锤击沉管、灌注和施工验收等阶段。
通过合理的工艺控制和质量检查，可以确保沉管灌注桩的施工质量和安全可
靠性。
在实际施工过程中，应严格按照相关规范和设计要求进行操作，遵循科学施工原则，以确保工程的顺利进行和质量的保障。
