聚合物熔融和溶解
熔融热ΔH表示分子或分子链段排布由有序转换到无序所需 要吸收的能量，与分子间作用力的大小密切相关。
熔融熵代表了熔融前后分子的混乱程度，取决于分子链的柔 顺程度。
聚合物熔融过程中系统的ΔF＝0 : Tm =∆H/∆S
当熔融热增大或熔融熵 减小时，Tm会增高。
当ΔH值一定时，Tm 主 要决定于ΔS的变化。
熔融的热量通过电、化 学或其他能源转变为热能 来提供。
5.压缩熔融
6.振动诱导挤出熔融
将振动力场引入聚合物熔融加工的全过程。实际上物料 是在一个封闭的压力容器中受到一个复杂的往复剪切力作用。
分子链会在两个作用力的方向进行排列，形成网格化结构。
二.聚合物的熔融热力学
聚合物的熔融过程服从热力学原理 :
溶解过程热焓的变化与熵的变化，既与大分子的 结构和性质有关，又与溶剂分子的结构和性质有 关，而且与它们之间的相互作用也密切相关。
聚合物的溶解类型:
（1)由热焓变化决定的溶解过程 ∆Sm 0， 则 ∆Fm= ∆Hm= X1 ∆H11+X2 ∆H22- ∆H12 聚合物溶解的条件： ∆Hm <0
即 ∆H12> X1 ∆H11+X2 ∆H22
极性聚合物（特别是刚性链的聚合物）在极性溶 剂中所发生的溶解过程
（2)由熵变决定的溶解过程
特征： ∆Sm > 0， ∆Hm > 0
非极性聚合物在非极性溶剂的 溶解过程
三.影响溶解度的结构因素
1.大分子链的结构的影响
大分子链的化学结构使分子间作用力↑ 溶解度↓
由于聚合物一般呈玻璃态，因此通常将其熔 融或溶解之后才能进行加工，特别是化学纤维成型。
问题
聚合物是否一定在熔融或溶解之后才能进行 加工?
某些聚合物可以直接在固态下成型
例1：纤维的固态挤出
聚合物固态挤出的 原料通常采用超高分 子量聚合物。
固态挤出工艺由三个 基本操作单元组成：
固态挤出不需溶剂、加工助剂或配料。所有操作均 在聚合物熔点以下进行。
在外力作用下，大分子链的各运动单元 可能沿力的方向做从优取向的运动，就要克服 内部摩擦，所以要消耗能量,这些能量转化为 热能。
例：聚合物在螺杆挤出机中的熔融
能量来源： ①装在机筒外 壁的加热器, 使能量在机筒 沿螺槽深度方 向自上而下传
导。
均化段
单螺杆挤出机结构示意图
能量来源：
②随着螺杆的转 动，筒壁上的熔膜 被强制刮下来移走 ,从而使熔融层受到 剪切作用，使部分 机械能转变为热能。
大分子之间 作用力↓ 大分子与溶剂间作用力↑
溶剂之间 各种分子空间排列状态及运动自由度发生变化
聚合物溶解过程中的热力学参数变化:
∆Fm=∆Hm-T∆Sm
通常：S ↑，即∆S > 0,因此ΔFm 的正负取决于ΔHm 的正负和大小。
T ∆Sm >∆Hm
溶解
∆Fm=∆Hm-T∆Sm =X1 ∆H11+X2 ∆H22 - ∆H12 -X1T ∆S11 - X2T ∆S22+T ∆S12
聚酰胺熔点与酰胺基浓度和链刚性的关系
表 几种主要成纤高聚物的熔点和热分解温度
三. 聚合物熔融的影响因素
1.聚合物的分子结构
聚合物主链上引入 —CONH—、—CONCO—等，侧链上
引入—OH、—NH2、—CN等极性基团的，会增大分子间的 作用力，并可能形成氢键。
ΔS ↓
Tm ↑ 熔融速率↓
因此必须采用高的熔体温度才能使其具有高的熔融速率。
一.聚合物的熔融方法
1. 无熔体移走的传导熔融 熔融全部热量由接触或暴 露表面提供，熔融速率仅 由传导决定。
例：滚塑
2. 有熔体强制移走的传导熔融
熔融的一部分热量由接触表面的传导提供， 一部分热量通过熔膜中的黏性耗散将机械能 转变为热能来提供。
耗散—力学的能量损耗，即机械能转化为 热能的现象。
东华大学: PLA低温锻压（小于
60 ℃ ～70℃）加工，材料抗冲击 强度提高20倍以上.
提高高分子材料韧性的新型加工方法
PET
PIF成型
பைடு நூலகம்
力学性能
片层微观结构
贝壳片层增韧机理
初步机理分析
贝壳砖泥结构
第一节 聚合物的熔融
大多数高分子材料的成型操作由熔融聚合物 的流动组成。
为成型操作而进行的准备工作通常包括熔融过 程，即完成聚合物由固体转变为熔体的过程。
超高分子量聚乙烯等的固态挤出工艺已开发成功。
例2:塑料的冷压成型（低温压力诱导流动成型） (PIF)
近年来，美国MIT的Anne M. Mayes教授发现一些嵌段 共聚物在压力的作用下，能够产生像熔体一样的流动现 象，从而可以冷压成型。 Nature 杂志称这种塑料为“evergreen plastics”
ΔS ↑
Tm ↓
熔融速率↑
第二节 聚合物的溶解
一.聚合物溶解过程的特点
1.缓慢 聚合物有2种运动单元， 大分子尺寸比溶剂大得多
聚合物的溶解过程分成两个阶段： （1）溶胀
溶剂分子向聚合物扩散 大分子体积膨胀
（2）溶解
在溶剂分子的作用下，使大分子之间的作用力不断减弱，进而分散到 溶剂中，与溶剂分子相互混合直至成为分子分散的均相体系。
2.聚合物的超分子结构
无定形或结晶度低的聚合物,
ΔS ↑
Tm ↓
熔融速率↑
结晶度高的聚合物要使其具有很高的熔融速率必
须较高的熔体温度。
3.聚合物的性质
• 聚合物的比热容越大，熔融速率越小。 • 聚合物的导热系数越大，熔融速率越大。 • 结晶聚合物的熔融潜热越大，熔融速率越小。
4. 添加剂
例：加入增塑剂，大分子链段易运动
哪种热能占主导地位，取决于聚合物本身的 物理性质、加工条件和设备的结构参数。
当机筒温度较低、螺杆转数较高时，由剪切产 生的剪切热占主要地位。
当螺杆转数较低，机筒温度较高时，机筒的传 导热占主要地位。
3.耗散混合熔融
熔融热量由整个体积内将 机械能转变为热能来提供。
例：双辊塑炼（开炼）
4.利用电、化学或其他能源的耗散熔融方法
2. 复杂
溶解度和溶解速度与多种因素有关
(1)分子量及其分布 (2)交联度
具有交联结构的聚合物，只能溶胀，不能溶解 (3)结晶状态
非极性的晶态聚合物室温下难溶解(例HDPE) (4)极性
晶态聚合物在极性溶剂中相对较易溶解(例PVA)
二.聚合物溶解过程的热力学
聚合物溶解过程中的分子运动变化:
聚合物之间的相容性
为广泛的一种共混方法。 工业上熔融共混时采用密炼机、开炼机、挤出机等加工机械进
行的，是一种机械共混的方法。 工业应用的绝大多数聚合物共混物都是用熔融共混的方法制备
的。 二、溶液共混
——将聚合物组分溶于溶剂后进行共混。 溶液共混主要应用于基础研究领域。 该方法简便易行、用料量少，制备的样品，其形态和性能与熔
(4) 扩散能力相近原则(分子动力学原则):
已知在界面层上两相高分子链段相互渗透，扩 散。若扩散能力相近，易形成浓度变化较为对称的 界面扩散层，提高材料物理、力学性能。
(5) 等粘度原则(流变学原则):
指两相高分子熔体或溶液粘度接近，易混合均 匀混合。若粘度相差较大、易发生“软包硬”，或 粒子迁移等流动分级现象，影响共混质量。
两种混合高分子颗粒表面接触处形成较稳定的界面层，从而 提高共混稳定性。 (3) 溶解度参数相近原则(热力学原则):两相高分子共混不同 于高分子溶液。两相共混的目的是取长补短，开发新性能， 因此并不要求两相一定达到分子级的均匀混合，而希望各相 保持各自的特性，一般要求达到微米级的多相结构即可，即 所谓“宏观均相，微观非均相”的分相而又不分离的状态。 但是，为了混合的稳定性，为了提高力学性能，要求两相颗 粒界面之间有一定的微小混溶层。溶解度参数相近有助于稳 定混溶层的形成。
融共混的样品有较大差异。 三、乳液共混
——将两种或两种以上的聚合物乳液进行共混的方法。
（三） 关于共混物形态的基本概念
一、共混物形态的三种基本类型
1、均相体系 2、“海-岛结构”
——是一种两相体系，且一相为连续相，一相为分散相。 3、“海-海结构”
——是两相体系，两相皆为连续相，相互贯穿。
《高分子科学概论》习题及参考答案
《高分子科学概论》习题及参考答案聚合物结构与性能的基本理论1、高分子链有哪三种不同的几何形态？分别各举一例线型（HDPE）、支链型（LDPE）和交联型（硫化橡胶、固化的环氧树脂）。
2、比较高分子与小分子在相对分子质量及其分布上的差异小分子的相对分子质量一般在1000以下，高分子的相对分子质量一般在104~106；小分子有确定的相对分子质量，高分子的相对分子质量具有多分散性，是由一系列相对分子质量不等的同系物组成的混合物，通常用平均相对分子质量和分散系数来表示。
3、什么是聚集态结构？按有序性不同，高分子的聚集态结构主要分为哪三种？典型的结晶性（或非结晶性）聚合物有哪些（至少6例）？什么是高分子合金？高分子链与链之间的排列或堆砌结构。
按有序性不同，高分子的聚集态结构主要分为晶态、非晶态和取向态。
典型的结晶性聚合物有：聚乙烯、聚丙烯、聚对苯二甲酸丁二酯、聚甲醛、尼龙6、尼龙66、聚四氟乙烯等。
由两种或两种以上聚合物混合在一起得到的多组分聚合物体系，称共混聚合物，又称“高分子合金”。
4、聚合物的主要性能包括哪些方面的性能？（至少六种）表征聚合物力学性能和电学的指标主要有哪些？力学性能、电性能、热性能、耐化学介质性、耐老化性、加工性能、溶液性质、燃烧性质等。
表征力学性能的指标主要有：拉伸强度、断裂伸长率、弹性模量、硬度、冲击强度等。
表征电学性能的指标主要有：介电常数、介电损耗、介电强度、表面电阻、体积电阻率。
5、什么是玻璃化（转变）温度？什么是熔融指数？玻璃化温度：是非晶态聚合物的玻璃态与高弹态之间的热转变温度，是链段运动状态由冻结到解冻的转变温度。
室温下用作塑料的聚合物，其玻璃化温度高于室温；玻璃化温度是塑料使用的上限温度。
室温下用作橡胶的聚合物，其玻璃化温度低于室温，玻璃化温度是其使用的下限温度。
熔融指数：在一定温度下，熔融状态的聚合物在一定负荷下，十分钟内从规定直径和长度的标准毛细管中流出的重量（克数），单位g/10min。
高分子物理知识点
构象：具有一定组成和构型的高分子链通过单键的内旋转而形成的分子中的原子在空间的排列 柔性：高分子链中单键内旋的能力； 高分子链改变构象的能力； 高分子链中链段的运动能力； 高分子链自由状态下的卷曲程度。
链段：两个可旋转单键之间的一段链，称为链段 影响柔性因素：1支链长，柔性降低;交联度增加，柔顺性减低。
2一般分子链越长，构象数越多，链的柔顺性越好。
3分子间作用力越大，聚合物分子链所表现出的柔顺性越小。
分子链的规整性好，结晶，从而分子链表现不出柔性。
控制球晶大小的方法： 1控制形成速度；2采用共聚方法，破坏链的均一性和规整性，生成较小的球晶； 3外加成核剂，可获得小甚至微小的球晶。
聚合物的结晶形态：1单晶：稀溶液，慢降温，螺旋生长2球晶：浓溶液或熔体冷却3树枝状晶：溶液中析出，低温或浓度大，分子量大时析出； 4纤维状晶：存在流动场，分子量伸展，并沿流动方向平行排列； 5串晶：溶液低温，边结晶边搅拌； 6柱晶：熔体在应力作用下冷却结晶；7伸直链晶：高压下融融结晶，或熔体结晶加压热处理。
结晶的必要条件：1内因： 化学结构及几何结构的规整性； 2外因：一定的温度、时间。
结晶速度的影响因素：1温度——最大结晶温度：低温有利于晶核形成和稳定，高温有利于晶体生长；2压力、溶剂、杂质：压力、应力加速结晶，小分子溶剂诱导结晶； 3分子量：M 小结晶速度块，M 大结晶速度慢；熔融热焓∆H m ：与分子间作用力强弱有关。
作用力强，∆H m 高 熔融熵∆S m ：与分子间链柔顺性有关。
分子链越刚，∆S m 小 聚合物的熔点和熔限和结晶形成的温度T c 有一定的关系：结晶温度Tc 低(< Tm )，分子链活动能力低，结晶所得晶体不完善，从而熔限宽，熔点低；结晶温度Tc 高(~ Tm )，分子链活动力强，结晶所得晶体更加完善，从而熔限窄，熔点高。
取向：在外力作用下，分子链沿外力方向平行排列。
聚合物的取向现象包括分子链、链段的取向以及结晶聚合物的晶片等沿特定方向的择优排列。
聚合物本体结晶熔融
片晶内部有颗粒状亚结构， 这是理解半结晶高分子变形 性质基础。
P.H. , Makromol.Chem., 186:1961, 1985.
结晶与重结晶
DSC测定等温结晶与熔融 SAXS测定不同温度下晶体特征长度
熔限产生的原因。 晶片厚度分布？晶片稳定性？
先发展的晶体拥有高的熔点——高的稳定性。 后形成的晶体较早融化——较低的稳定性。 较高结晶结晶温度下得到较大的晶片厚度导 致更高的最终熔点，但是加热后晶体不增厚。
聚合物本体结晶新观察与结论
报告：匡晓
主要内容
1 2 3 4 5
背景 片晶结构 结晶与重结晶 多阶相模型与相图 小结
背景
1 熔限产生的原因。晶片厚度 分布？晶片稳定性？ 2 片晶的细观结构？ 3 晶片厚度与偏离平衡熔点 T f 的过冷度成反比？实际上 观察到与一个高于平衡熔点的 T c 偏差成反比 1 Tc d c 4 共聚单元的加入 同一条线性关系不变
结晶熔融相图
四个相：无定形熔体(a)，中介相层(m)，原生晶体(Cn)，稳定晶体（Cs） 转变线：结晶线Tmcn 重结晶线 Tmcs 熔融线Tacs 中介相线Tam 三相点：Xn(中介相、原生晶、熔体) Xs(稳定晶粒、中介相、熔体) 等温结晶后加热路线 低结晶温度（A路线） 高结晶温度（B路线） Gert Strobl，Prog. Polym. Sci. 31 (2006) 398–442
结晶线、重结晶线：不受等规度和共聚单元含量的影响，外推到0相交与同一温度 T 。 c 融化线，外推到0得到每个样品的平衡熔点 T 。共聚单元引入，融化线向低温移动。 f 共聚单元越多，移动越多。
Gert Strobl，Prog. Polym. Sci. 31 (2006) 398–442

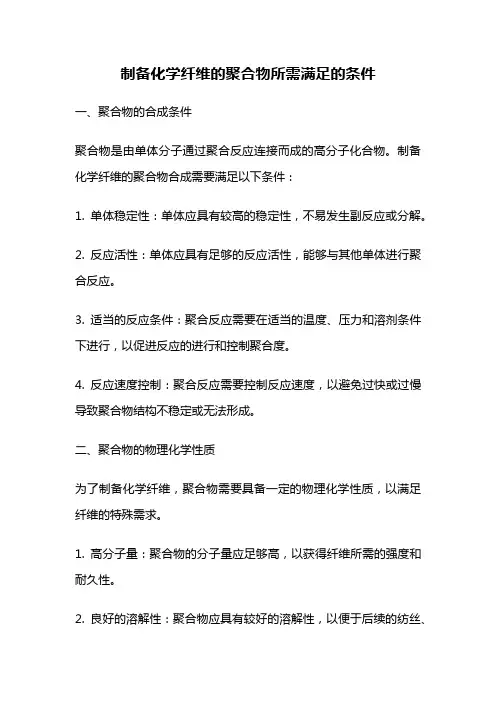

制备化学纤维的聚合物所需满足的条件
制备化学纤维的聚合物所需满足的条件一、聚合物的合成条件聚合物是由单体分子通过聚合反应连接而成的高分子化合物。
制备化学纤维的聚合物合成需要满足以下条件：1. 单体稳定性：单体应具有较高的稳定性，不易发生副反应或分解。
2. 反应活性：单体应具有足够的反应活性，能够与其他单体进行聚合反应。
3. 适当的反应条件：聚合反应需要在适当的温度、压力和溶剂条件下进行，以促进反应的进行和控制聚合度。
4. 反应速度控制：聚合反应需要控制反应速度，以避免过快或过慢导致聚合物结构不稳定或无法形成。
二、聚合物的物理化学性质为了制备化学纤维，聚合物需要具备一定的物理化学性质，以满足纤维的特殊需求。
1. 高分子量：聚合物的分子量应足够高，以获得纤维所需的强度和耐久性。
2. 良好的溶解性：聚合物应具有较好的溶解性，以便于后续的纺丝、纺织等加工过程。
3. 熔融性：某些聚合物需要具备熔融性，以便于熔融纺丝等加工过程。
4. 弹性和延展性：聚合物需要具备一定的弹性和延展性，以获得纤维的柔软性和可拉伸性。
5. 抗化学腐蚀性：聚合物应具有一定的抗化学腐蚀性，以保证纤维在不同环境下的稳定性和耐用性。
三、聚合反应的控制条件聚合反应的控制条件对于制备化学纤维的质量和性能具有重要影响。
1. 温度控制：聚合反应需要在适当的温度范围内进行，过高或过低的温度都会影响聚合物的形成和性能。
2. 压力控制：某些聚合反应需要在一定的压力条件下进行，以控制反应速率和聚合度。
3. 催化剂选择：根据不同的聚合反应类型，选择适当的催化剂可以提高反应速率和聚合物的产率。
4. 溶剂选择：聚合反应需要在适当的溶剂条件下进行，溶剂的选择会影响反应速率和聚合物的形态。
5. 氧气排除：聚合反应需要在无氧条件下进行，以避免氧气对聚合物的干扰和副反应的发生。
四、聚合物的后处理条件在合成聚合物之后，还需要进行一系列的后处理步骤，以获得最终的化学纤维。
1. 洗涤和纯化：合成的聚合物需要进行洗涤和纯化处理，以去除反应中产生的杂质和未反应的单体。
聚 合 物 的 结 构 与 性 能
共聚物结构中的序列问题
为描述共聚物的序列结构，常用的参数有各单体单 元的平均序列长度和嵌段数R。例如下面共聚物分 子： A B AA BBB A BB AA BBBB AAA B 其中A单体9个，A序列为5段，B单体11个，B序列 为5段（短划表示序列）。 嵌段R的含义是指在100个单体单元中出现的各种嵌 段的总和。R与平均序列长度的关系是： —— —— R 200/( LA n LB n) 上例中R=50；当R为100时，表明是交替共聚；对 于嵌段共聚物，当分子无限长时，R的极限为0；无 规共聚物的R介于这两者之间。因此——R愈大愈富 有交替性，R愈小愈富有嵌段性。
这种由结构单元间的联结方式不同所产生的异构体称为 顺序异构体。
实验证明，在自由基或离子型聚合的产物中，大多数是 头——尾键接的。
支化与交联
线形高聚物可以在适当溶剂中溶解，加热可以熔 融，易于加工成型； 支化对物理机械性能的影响有时相当显著： 支化程度越高，支链结构越复杂，影响高分子材 料的使用性能越大；支化点密度或两相临支化点 之间的链的平均分子量来表示支化的程度，称为 支化度。 高分子链之间通过支链联结成一个三维空间网型 大分子时即成为交联结构。所谓交联度，通常用 相邻两个交联点之间的链的平均分子量 来表示。 _ 交联度越大， 越小。 Mc
第 四 章
聚合物的结构
聚 合 物 的 结 构 与 性 能
聚合物是由许多单个的高分子链聚集而成，因而其结构有 两方面的含义：（1）单个高分子链的结构；（2）许多高分子 链聚在一起表现出来的聚集态结构。可分为以下几个层次： 聚 合 物 的 结 构 一级结构 近程结构 二级结构 远程结构 结构单元的化学组成、连接顺序、 立体构型，以及支化、交联等 高分子链的形态（构象）以及 高分子的大小（分子量）
聚合物熔融指数的测定资料
聚合物熔融指数的测定资料聚合物熔融指数的测定熔融指数（Melt Flow Index，MFI）是聚合物材料的一个重要参数，它反映了聚合物在熔融状态下的流动性。
熔融指数的测定对于聚合物生产、加工和使用具有重要的指导意义。
本文将介绍熔融指数的测定原理、实验方法、影响因素和结果分析。
一、测定原理熔融指数是通过测量聚合物在指定温度和压力下，10分钟内从毛细管流出物料的重量。
毛细管下端连接一个装有石棉纤维的过滤器，以防止粒料冲出。
测定时，先将毛细管加热到指定温度，在一定的压力下使聚合物熔融，然后用规定的力量把物料挤出毛细管。
从流出物料的重量可以知道聚合物的熔融状况和流动性。
二、实验方法1.按照规定的方法将聚合物样品切成小片或粒状。
2.将毛细管加热到指定温度（例如：PE为190℃，PP为230℃），保持一定时间，使聚合物完全熔融。
3.在毛细管下端连接一个过滤器，以防粒料冲出。
4.在规定的时间（例如：10分钟）内，通过毛细管流出物料的重量即为熔融指数。
三、影响因素1.温度：温度对熔融指数有较大影响。
温度升高，分子运动加剧，熔融指数增大。
因此，在测定熔融指数时，要严格控制温度。
2.压力：在一定温度下，压力对熔融指数也有一定影响。
压力增大，物料流出速度加快，熔融指数增大。
但是，过高的压力可能导致物料分解。
因此，要合理选择压力。
3.料筒内物料量：料筒内物料量对熔融指数有一定影响。
物料量过多，可能会导致物料受热不均；物料量过少，则可能使物料过早地到达过滤器，导致测量不准确。
4.过滤器：过滤器的状态对熔融指数的测量结果有很大影响。
如果过滤器堵塞或阻力过大，会导致物料流出速度减慢，从而影响测量结果。
因此，在实验前要对过滤器进行检查和清洗。
四、结果分析熔融指数是表征聚合物熔体流动性能的重要参数，它反映了聚合物在加工过程中的流动性和塑化程度。
一般来说，熔融指数越高，聚合物的流动性越好，越容易加工；熔融指数越低，聚合物的流动性越差，加工难度越大。
pmma熔融指数
pmma熔融指数PMMA熔融指数是指聚甲基丙烯酸甲酯（PMMA）在一定温度和压力下熔融流动的特性。
熔融指数是衡量一种聚合物熔融流动性的重要指标，对于塑料加工工艺和产品性能具有重要影响。
下面将对PMMA熔融指数的影响因素、测试方法以及其应用展开讨论。
首先，PMMA熔融指数受多种因素的影响。
其中，分子量是影响熔融指数的最主要因素之一。
一般来说，分子量较高的PMMA材料具有较高的熔融指数，而分子量较低的PMMA材料则具有较低的熔融指数。
此外，PMMA的添加剂含量也会对熔融指数产生影响。
例如，添加剂的含量增加会导致熔融指数减小。
其次，PMMA熔融指数的测试方法主要有两种，即离心浸渍法和熔体指数法。
离心浸渍法是通过将PMMA粉末溶解于苯等溶剂中，然后离心获得固态PMMA，并将其熔融后浸渍在试样纸上，通过测定浸渍量得到熔融指数。
熔体指数法是将PMMA颗粒装入塔型量筒，加热熔化后通过事先设定的孔口流出，测定流出时间得到熔融指数。
最后，PMMA熔融指数在塑料加工工艺和产品性能中具有重要应用。
一方面，熔融指数决定了PMMA的可塑性和流动性，因此在注塑成型、挤出成型等加工工艺中，根据产品要求需要选择合适的熔融指数。
另一方面，PMMA熔融指数也与产品的力学性能、透明度等性能密切相关。
一般来说，熔融指数较高的PMMA材料在加工过程中流动性好，能够更好地填充模具，制成的产品具有较好的透明度和表面质量。
综上所述，PMMA熔融指数是衡量该材料熔融流动性的重要指标之一。
分子量和添加剂含量是影响熔融指数的关键因素，离心浸渍法和熔体指数法是常用的测试方法。
在塑料加工工艺和产品性能中，熔融指数的选择对于产品的透明度、力学性能和表面质量具有重要影响。
因此，在PMMA材料的研发和生产中，准确测定和控制熔融指数，选择合适的加工工艺和产品配方，对于提高产品质量和降低生产成本具有重要意义。
丙烯酸与丙烯酸钠的聚合物
丙烯酸与丙烯酸钠的聚合物摘要：一、丙烯酸与丙烯酸钠的聚合物简介1.丙烯酸与丙烯酸钠的聚合物概念2.聚合物的重要性质二、丙烯酸与丙烯酸钠聚合物的制备方法1.溶液聚合2.悬浮聚合3.熔融聚合三、丙烯酸与丙烯酸钠聚合物的应用领域1.塑料工业2.涂料工业3.纺织工业4.其它应用四、丙烯酸与丙烯酸钠聚合物的优缺点分析1.优点2.缺点五、未来发展趋势与展望正文：一、丙烯酸与丙烯酸钠的聚合物简介丙烯酸与丙烯酸钠的聚合物是一种具有广泛应用的合成材料，它是由丙烯酸或丙烯酸钠单体经过聚合反应形成的。
这种聚合物具有许多独特的性质，例如高透明度、良好的耐候性和化学稳定性，因此被广泛应用于各个领域。
二、丙烯酸与丙烯酸钠聚合物的制备方法1.溶液聚合在溶液聚合过程中，单体被溶解在溶剂中，然后通过加入引发剂进行聚合。
这种方法可以获得具有较好流动性的聚合物溶液。
2.悬浮聚合悬浮聚合是将单体分散在水中进行聚合。
通过这种方法可以制备出较窄粒径分布的聚合物颗粒。
3.熔融聚合熔融聚合是将单体和引发剂加热至熔融状态进行聚合。
这种方法可以获得具有较高分子质量的聚合物。
三、丙烯酸与丙烯酸钠聚合物的应用领域1.塑料工业丙烯酸与丙烯酸钠聚合物具有良好的加工性能和机械性能，因此在塑料工业中具有广泛的应用，如制作塑料薄膜、塑料板材等。
2.涂料工业由于丙烯酸与丙烯酸钠聚合物具有高透明度、耐候性和化学稳定性，因此在涂料工业中也有广泛应用，如制作汽车漆、家具漆等。
3.纺织工业丙烯酸与丙烯酸钠聚合物可以用于纺织品的整理和加工，提高其柔软性、悬垂性和抗皱性。
4.其它应用丙烯酸与丙烯酸钠聚合物还广泛应用于胶粘剂、密封剂、陶瓷等领域。
四、丙烯酸与丙烯酸钠聚合物的优缺点分析1.优点丙烯酸与丙烯酸钠聚合物具有高透明度、良好的耐候性和化学稳定性、较好的加工性能和机械性能。
2.缺点丙烯酸与丙烯酸钠聚合物在高温下易变形，耐磨性较差，且价格较高。
五、未来发展趋势与展望随着科学技术的不断发展，丙烯酸与丙烯酸钠聚合物在各个领域的应用将不断拓展，同时，新型改性聚合物的研究和开发也将取得更多突破，以满足不同应用场景的需求。
原位聚合详解
本体聚合：原位聚合法是从纳米复合材料中发展而来的，所谓纳米复合材料，即，纳米粒子与有机高分子材料共同构建而成的复合材料。
纳米复合材料的合成方法有：熔融捏合，原位聚合，溶解法原位聚合，顾名思义，就是把反应单体填充到纳米层状物的层间，让其在层间发生聚合反应原位聚合法原理：原位聚合是一种把反应性单体(或其可溶性预聚体)与催化剂全部加入分散相(或连续相)中,芯材物质为分散相。
由于单体(或预聚体)在单一相中是可溶的,而其聚合物在整个体系中是不可溶的,所以聚合反应在分散相芯材上发生。
反应开始,单体预聚,预聚体聚合,当预聚体聚合尺寸逐步增大后,沉积在芯材物质的表面纳米复合材料已俨然成为了未来柔性包装的发展重点，因此受到的关注也越来越多，由于用这种技术生产出来的材料的阻隔性、机械性能更强，重量更轻，所以全球纳米材料的市场正在不断扩张，预计到2008年全球纳米技术的市场有望增长到2.5亿美元，届时每年的增长速度预期会到18%~25%。
纳米材料的构成聚合物纳米复合材料是将填充物分散到纳米粒子之间形成一种片晶而构建成的。
然后，这些小片晶就分散到聚合体的矩阵中，形成的若干平行层迫使气体从聚合体中通过“曲折通道”逸出，针对气体和水气形成复杂的阻隔层。
聚合体结构呈现地越曲折，阻隔性就越高。
聚合薄膜的渗透系数（P）由两个因素决定：扩散（D）和溶解度（S）系数，也就是P = DxS。
当有更多的纳米粒子分散到聚合物中时，渗透性也会大大降低。
根据美国陆军的纳提克士兵研究中心的研究表明，“聚合物中纳米粒子的分散程度跟纳米复合薄膜复合到那些纯的聚合薄膜上时出现的机械和阻隔特性的改善程度相关。
”为了使薄膜得到最佳的性能，和传统填充物的加入量相比纳米粒子的量要少许多。
通常，纳米填充物的添加量不超过5%，这样就可以极大地减少纳米复合薄膜的重量。
纳米粒子的分散过程会致使材料产生很高的材料纵横比和表面积，使填充了纳米粒子的塑料的性能大大优于填充传统材料的塑料。
