EMC 光纤多路劲配置
博科光纤交换机和EMC存储配置
博科光纤交换机和EMC存储划分操作指南目录1、背景【拓扑描述】 (2)2、存储划分的准备工作： (2)3、存储划分的步骤： (2)1、在光纤交换机上建立逻辑的链路； (2)2、在存储上应用链路和策略； (3)4、例子（广州资源池）： (3)1、准备工作 (3)a、查看服务器WWN号 (3)b、在相应的EMC存储上查看 (4)c、在光纤交换机上，查看服务器连接过来的WWN号，并确定服务器连接到光纤交换机上的对应端口号。
(7)d、使用telnet登陆光纤交换交换机上查看WWN号对应的端口号 (8)e、查看光纤交换机上是否有对应的zone和端口号，以及zone config配置。
(12)2、创建new zone，并添加path。
(14)a、创建new zone： (14)b、创建完成后开始添加PATH (15)c、使用zone config，应用zone config，并使用zoneconfig生效。
(17)d、登陆EMC存储查看添加结果 (19)3、在EMC上配置存储 (20)a、注册主机(把添加进来的主机的WWN号注册) (20)b、查看注册成功的主机状态以及PATH (22)c、注册完主机后建立存储分组 (22)d、建立完存储分组后开始添加主机host和存储LUN (24)添加主机 (24)e、本次划完存储的最终结果 (27)4、验证 (29)5、四川资源池中不同存储界面的例子： (30)1、背景【拓扑描述】2、存储划分的准备工作：a、在服务器上，获取服务器的WWN号，以及各个端口的状态；b、在光纤交换机上，获取服务器连接的光纤交换机设备管理ip和端口；c、在存储上，确定什么类型的存储、存储容量和数量、以及挂载方式是共享或是独享的；d、在光纤交换机和存储上是否已经划分过存储，如果划分过就省去好多操作；3、存储划分的步骤：1、在光纤交换机上建立逻辑的链路；a、建立zone；b、在新建的zone中添加路径；c、使用当前zone config，使zone config生效；2、在存储上应用链路和策略；a、对添加过来的WWN号进行注册，并建立相应的主机；b、建立存储组，并添加对应的存储LUN和主机HOST；先介绍一下在光纤交换机上建立逻辑链路的方法【实际上建立zone并划分】：第一种是根据port划分，直接是光纤交换机的端口连接存储端的端口，比如光纤交换机上的port1连接到存储端的port4。
如何使用网络层技术实现多路径路由？(系列十)
网络层技术是计算机网络中的一个重要组成部分，它负责将数据包从源主机传输到目标主机。
而多路径路由是一种实现网络通信的方法，通过同时利用多条路径来传输数据，提高网络的带宽利用率和数据传输效率。
本文将探讨如何利用网络层技术实现多路径路由。
一、背景介绍在传统的网络通信中，数据包通常只能通过单条路径进行传输，这使得网络的带宽利用率受限，同时也容易出现拥塞和丢包等问题。
而多路径路由技术可以克服这些问题，通过同时利用多条路径来分担数据的负载，提高网络的整体性能。
二、多路径路由协议多路径路由协议是实现多路径路由的关键，它负责确定数据包在网络中的传输路径。
目前，常用的多路径路由协议有ECMP（Equal-Cost Multipath）和MPTCP（Multipath TCP）。
1. ECMPECMP是一种基于最短路径算法的多路径路由协议。
它通过在路由器中设置多个等距的路径，将数据包按照一定的规则进行分发，从而实现负载均衡和冗余路径。
ECMP协议不需要对网络拓扑进行任何修改，只需在路由器的转发表中设置多个路径即可。
然而，ECMP协议在决策转发路径时只考虑路径长度，没有考虑网络的拥塞情况，可能会导致有些路径负载过大，而有些路径负载较轻。
2. MPTCPMPTCP是一种基于TCP协议的多路径路由协议，它通过在传输层上实现多条TCP连接的同时传输，从而实现多路径路由。
MPTCP协议在建立连接时，会向对方发送多条TCP的SYN报文，建立多个子连接，并通过子连接之间的协调共享数据。
MPTCP协议可以根据网络拥塞情况动态调整数据的传输路径，从而实现负载均衡和冗余路径。
然而，MPTCP协议需要在操作系统和应用层进行相应的支持，对于已经使用TCP协议的应用来说，需要进行一定的改进和适配。
三、实现多路径路由的关键技术实现多路径路由需要借助一些关键的技术手段，包括：1. 路径测量：对网络中的路径进行测量，获取路径的性能指标，包括延迟、带宽、丢包率等。
EMCvnxe3100配置指导手册
EMCvnxe3100配置指导手册EMC vnxe3100配置指导手册一:用IE浏览器登录存储。
地址：192.168.100.173.二：创建iscsi server（存储连接主机接口）。
三：创建存储空间3.3要选择DO NOT……，免得浪费空间。
3.4创建一个新的主机，好和新划的空间挂载。
3.4.1：新主机的名字。
3.4.2选择新主机所使用的操作系统，这里使用windows 2008。
3.4.3给新主机配置一个IP地址。
3.4.4输入主机的IQN号打开主机的控制面板/ISCSI发起程序/新发起程序名称。
3.4.5核对主机配置过程是否出错，出错的话，返回修改，没有错，点击下一步。
3.4.6新的主机创建成功。
3.4给新的主机一个Virtual Disk。
3.5核对新空间的划分信息。
3.6:新空间划分成功。
四：Windows主机和空间相关联。
4.1点击添加目标门户，输入存储ISCSI接口地址。
然后点高级，配置如下图所示。
格式化硬盘。
五：Linux主机和空间相关联。
创建Linux主机在Linux主机中通过more /etc/initatorname.iscsi 查看IQN（如需编辑用命令VI）：将查到的IQN输入到存储界面创建主机成功将空间绑定到刚刚创建的主机，将需要绑定主机Access选为Virtual Disk：核对配置信息开始创建绑定磁盘，根据容量大小，需要数分钟：配置完成后需要在Linux主机上进行发现查找：如果配置正确，应该可以发现如下的设备连接信息（否则无信息）：核对一下创建出的磁盘的iSCSI Target号码：。
EMC磁盘连接AIX的方法及多路径冗余软件POWERPATH安装、配置、测试报告
EMC磁盘连接AIX的方法及多路径冗余软件POWERPATH安装、配置、测试报告第一、ODM部分 (2)1. 安装前准备工作 (2)获取EMC ODM文件 (2)2. 安装配置过程 (2)3、安装后确认 (3)第二、POWERPATH部分 (4)准备工作 (4)安装配置过程 (4)性能测试工作 (5)4、powermt提供的其他功能 (24)5、测试环境拓扑图 (26)第三、Appendix： (28)第一、ODM部分1. 安装前准备工作说明：一般情况下，AIX自带的FC驱动也可以让AIX正常识别出EMC的磁盘，但是会显示为other FC disk之类，这样powerpath是无法管理的，所以要加装ODM。
获取EMC ODM文件1、下载EMC odm文件，这是针对emc在aix提供的驱动。
下载地址：2. 安装配置过程1、下载的文件类型这个名字：EMC.AIX.5.3.0.1.tar.Z，通过FTP传到AIX上。
使用binary的方式传，否则无法解压。
2、gzip –d，tar xvf命令接包。
3、解包之后用installp命令。
4、安装的时候重点先看看包里面的readme文件，里面重点提到的是不管链接那种EMC设备都只能安装一种support软件，对于symmetric而言，只能安装如下3种文件的任意1种。
EMC Symmetrix FCP Support Software; IBM Fibre Channel driver support.EMC Symmetrix FCP MPIO Support Software; IBM default PCM MPIO support.EMC Symmetrix FCP PowerMPIO Support Software; PowerPath custom PCM MPIO support.（这次测试大部分时间都耗在这个问题上，以前没有认真看readme，把全部的都全部安装了。
EMC DS-300B光纤交换机配置文档

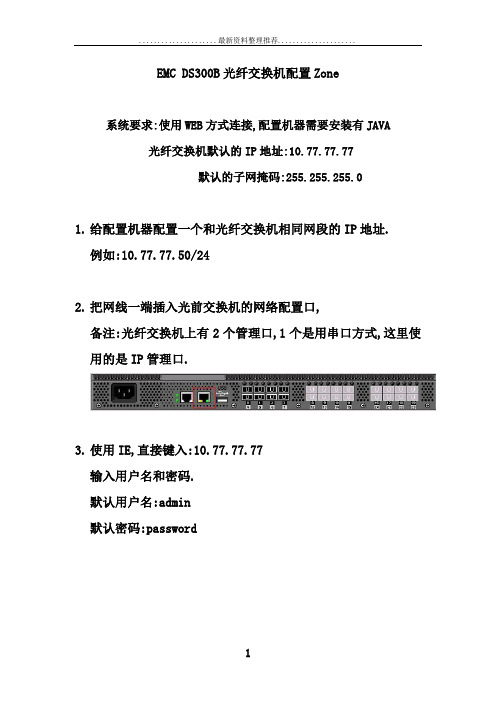

EMC DS300B光纤交换机配置Zone
系统要求:使用WEB方式连接,配置机器需要安装有JAVA
光纤交换机默认的IP地址:10.77.77.77
默认的子网掩码:255.255.255.0
1.给配置机器配置一个和光纤交换机相同网段的IP地址.
例如:10.77.77.50/24
2.把网线一端插入光前交换机的网络配置口,
备注:光纤交换机上有2个管理口,1个是用串口方式,这里使用的是IP管理口.
3.使用IE,直接键入:10.77.77.77
输入用户名和密码.
默认用户名:admin
默认密码:password
4.下图为初试界面
5.点击界面左侧的 Zone Admin
6.下图为Zone Admin的界面
7先点击红线标出的Zone,然后点击绿线标出New Zone,会出现输入Zone Name 的对话框.
8. 先选择Zone名称,然后把交换机的端口添加进Zone内.
9. 然后创建Zone Congfig组
10. 选择congfig名称,然后把配置好的Zone添加进congfig 中
11. 然后Save Config ,然后Enable Config。
EMC-VNX-5100安装配置手册.
EMC VNX 5100 安装配置手册目录一、配置概述 (4)二、存储初始化： (4)三、VNX 5100 配置 (6)3.1、登录存储设备 (6)3.2、配置raid group (8)3.2.1、配置hot spare (8)3.2.2、配置RAID GROUP (11)3.3、配置LUN (14)3.4、创建Storage group (18)3.5、识别主机 (22)3.6、映射卷到主机 (25)版本：V 1.0 版本历史一、配置概述硬件型号：EMC VNX 5100硬盘配置说明：8块600GB 15K SAS硬盘，其中7块配置raid5,1块做Hot Spare卷配置说明：配置软件准备：EMC Unisphere Storage System Initialization :用于对存储进行初始化受支持的浏览器：用于对存储进行配置多路径软件及许可：主要用于在多路径环境下，进行多路径的识别二、存储初始化：1、把自己的笔记本电脑和存储的两个控制器端口进行连接，3个端口要处在同一个网络中，不能跨网段2、在自己的配置电脑上安装EMC Unisphere Storage System Initialization 软件3、启动EMC Unisphere Storage System Initialization 软件4、开始对存储进行查找并配置5、找到存储后，进行初始化并配置IP即可，默认为192.168.5.101/192.168.5.102三、VNX 5100 配置说明：必须要进行初始化配置才能进行下面的操作3.1、登录存储设备1、在IE浏览器中输入存储控制器的IP地址，192.168.5.101或192.168.5.1022、输入用户名：admin密码：password3、管理界面3.2、配置raid group3.2.1、配置hot spare1.选择storage,并点击“Create Storage Pool”2.点击create3.这里先配置hot spare4.创建Storage Pool5.完成hot spare 的创建3.2.2、配置RAID GROUP1.再次点击“Create”2.创建raid 。
EMC设备配置操作说明
EMC系统操作手册EMC光纤交换机、磁盘阵列操作手册设备型号：DS_300B&EMC CX-4 240承建单位：宁夏希望信息产业有限公司监理单位：深圳市东方天成管理顾问有限公司建设单位：宁夏医科大学附属医院编写日期：二零一零年一月目录1.1 EMC DS_300B_A (3)1.2 定义zone (4)2.1 EMC DS_300B_B (7)2.2 定义zone (8)3.1 EMC B300_B 配置信息 (11)4.1 EMC CX-4 240 配置信息 (16)4.2 初始化阵列系统 (16)4.3 阵列的设置 (20)4.4 主机软件安装和配置 (29)5.1 端口对照表 (34)1.1 EMC DS_300B_A在浏览器的地址栏里输入EMC DS_300B的默认ip地址10.77.77.77，用户名admin，密码password，定义本机的管理地址为10.0.11.63，管理机器名称为DS_300B_A，定义完毕后信息如下根据Manufacturer serial number ALJ0634E06B;Supplier serial number BRCALJ0634E06B;上网注册得到的License ID，激活8-15端口。
由图中可以看出，前面16个端口为深灰色可用状态。
1.2 定义zone定义zone，在zone admin 界面下定义Zone1，根据DS_300B_A端口对照表，将交换机的0，1，2端口加入到zone1当中，然后保存启动zone1，配置信息如下将交换机的0，1，3端口加入到zone2当中，然后保存启动zone2将交换机的0，1，4端口加入到zone3当中，然后保存启动zone3。
在交换机名称定义里，填入DS_300B_A，交换机信息如下修改交换机的默认管理地址为10.0.11.63，网关定义为10.0.11.1，以方便在网络中进行管理。
交换机许可信息如下，由下图可以看出总共激活16个端口。
EMC、光纤交换机及服务器配置过程总结v
EMC、光纤互换机及办事器配置历程总结目录1概述 (3)2光纤互换机配置 (4)现有光纤互换机信息 (4)sw01 (4)Sw02 (5)设备连接汇总表 (5)光纤互换机配置 (6)术语 (6)光纤互换机配置历程 (6)3办事器agent安装 (10) (10)安装Agent (10)安装powerpath ODM补丁 (11)安装powerpath (13)Linux AS4 (14)参数配置 (14)安装配置PowerPath (15)安装agent (15)Windows 2003 (15)安装PowerPath (15)安装Agent (22)4EMC配置 (27)EMC识别办事器 (28)RAID Group的创建 (29)LUN的创建 (30)Storage Group的创建 (31)LUN到办事器的分派 (32)5办事器识盘确认 (34) (34)Linux AS4 (34)Windows 2003 (34)版本记载1概述本文主要从实用的角度整个描述EMC的分别、光纤互换机的配置以及办事器的设置，最终实现SAN情况中办事器乐成分派EMC空间。
首先我们在光纤互换机上界说一些通道即zone，允许办事器与EMC通讯；其次EMC 能够识别到办事器并将EMC空间分别给办事器；最后办事器乐成识别到EMC分别的空间。
本文根据配置顺序对付配置历程中的步调一一描述：本文配置历程配景：p550DB、mttest、gfstest1、gfstest2四台办事器需要通过光纤互换机连接EMC，p550DB、mttest能且只能访问EMC分派的独立空间；gfstest1、gfstest2也能能且只能够访问EMC分别的独立空间。
2光纤互换机配置2.1 现有光纤互换机信息现有SAN网络中使用光纤互换机两台，具体信息如下：2.1.1sw012、端口物理连接如下：2.1.2Sw02互换机型号EMC Conectrix DS16B3，端口物理连接如下：2.1.3设备连接汇总表2.2 光纤互换机配置2.2.1术语配置Zone需要涉及到三个工具的配置Alias，Zone，Configuration：Alias可以把设备的WWN或Domain，Port声明为Alias，用于更好更直观的标示设备；同时当Zone中的某个成员调换时，如果界说了Alias，只要修改Alias的界说就可以调解Zone 中的成员，而不消修改Zone的配置。
EMCPowerPath多路径控制软件的部署和最佳实践
EMCPowerPath多路径控制软件的部署和最佳实践EMC PowerPath多路径控制软件的部署和最佳实践好消息，EMC中⽂论坛⾥新⼀期的“专家问答”活动已开启。
EMC PowerPath⼀款常⽤于在各类主机和存储系统间进⾏多路径控制、管理和优化的软件，实现负载均衡和故障切换。
从12⽉10⽇（周⼀）开始为期两周的时间⾥，我们将和⼤家⼀起讨论和分享有关EMC PowerPath 多路径控制软件的部署和最佳实践的话题和⼼得。
以往所有已完成的“专家问答”活动可参考这个汇总贴。
沙发，哈请问 powerpath 最多只可以做两条冗余的路径吗？应该是每个逻辑单元(LUN)最多可以⽀持32个通道(Path)，但是随着通道数量的增加，Powerpath需要消耗的系统资源也会随之增加。
因此综合考虑冗余和计算性能的话，很少有⽤户会配置如此多数量的通道。
谢谢偶这边是配置两路的⼀般运作的时候是负载均衡的吗？还是只是⽤⼀路主的另外的备⽤呢？Powerpath会⾃动的做负载均衡。
但需要注意的是，负载均衡不等于Round Robin算法，虽然这也是选择之⼀。
Powerpath的负载均衡的考虑因素要复杂很多，不仅有I/O数量，还有I/O⼤⼩，队列深度，响应时间，等等，Powerpath会对每个I/O请求选择⼀条最优的通道，即使和上⼀个I/O请求是同⼀个。
powerpath在vmware上需不需要安装，谢谢，貌似vmware⾃带多路径软件VMware对存储的管理是通过ESX来实现的。
ESX的VMKernel有⾃带的故障切换和多路径管理，但仍然可以安装PowerPath/VE以实现ESX 所连接存储的特有属性。
在VMWare (ESX以及ESXi)上的Powerpath软件为 Powerpath / VE，具体的安装⽅法是不⼀样的。
并且管理⼯具(rpowermt)和许可证的管理⽅式也不同。
Powerpath/VE的管理由rpowermt命令控制，这个命令可以安装在⼀台windows或者Linux 操作系统上，通过TCP/IP⽹络对Vmware进⾏管理。
EMC光交换配置
配置光交换文档目的：将需要共享使用某一存储空间的服务器和存储端口划入一个zone。
如：本次实施是给两台OA邮件服务器挂上cx600的磁盘，就需要将两台邮件的接口与cx600的接口划入一个zone内。
（接线见接线说明）一、接线用普通网线从光交换控制口连至任一台服务器的网口。
二、登陆光交换配置1、登陆连接光交换控制口的服务器2、用浏览器打开10.77.77.77.77（目前省公司两台光交换地址分别为10.77.77.77/10.77.77.78），待红框内变为绿色后可进行下一步操作3、点击下图中红框中的图标进入zone administration，出现如下图登陆界面。
用户名admin 密码保密4、登陆后出现如下界面5、进入alias页签，点击create创建一个别名。
别名规则存储名称_应用系统例如cx600_oa6、在name的选项框中选择刚创建的alias次OA的端口为24和258、进入zone页签，点击创建按钮9、在如下框中输入zone的名称，本例中的名称为cx600_OA10、在Name栏中选择刚创建的zone11、在alias里选择需要加在一个zone中的几个alias。
例如本次中需要将6步骤中添加的cx600_oa和cx600SPA0添加到一个zone。
12、进入config页签，将zones下11步骤中创建的zone添加到右边的config members中13、选择Actions中的enable config，待红框中出现成功的提示，执行save config only操作，红框中出现成功提示successfully committed changes to fabric后配置完成。
完工了，拜拜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMC+FC多路径配置
1.进入卡的bios查看其FC port 的wwid号（以emulex卡为例）
按alt+E或是Ctrl+E进入卡的bios
2.划分zone
进入SAN 交换机的管理界面，选择zone Admin
选择Alia然后new alia把需要划分Zone的所有设备（存储控制器和FC卡）创建别名，add进去
选择zone然后new zone，将需要划zone的alia add到创建好的zone中
创建zone config，把创建要的zone ADD进去zone config里面
Enable config 启用，save config保存
3.存储下创建lun，和storage group，将lun和host添加到storage grouop中
a.在创建好的raid group下创建lun
b.创建storage group
c.添加lun
d.添加host
4.系统下开启多路径功能，分区，格式化
对于windows：添加MPIO的功能
在添加MPIO前，磁盘管理下会看到多块（一条路径一块）同样大小的磁盘打开服务管理器，选择Add Feature
选择Multipath IO，点击下一步安装
安装完后打开MPIO
在MPIO下正常会显示要添加的多路径信息，点击添加即可
添加MPIO成功后，在磁盘管理器下，便会看到之前的多个虚拟磁盘变成了一个磁盘，表示多路径设置成功
对于linux：以rhel 5为例
需要提前安装device-mapper-multipath工具包
下边是multipath的配置实例，重点在于系统下对映射Lun的配置，
使用multipath的前提
a)#modprobe dm-multipath 加载dm-multipath模块，
b)#service multipathd start 开启multipathd服务
multipath -ll查看
使用fdisk /dev/mapper/mpath1对mpath1进行分区
分区细节，同单个磁盘分区没有差别
使用partprobe重新扫描分区改动
进入/dev/mapper,只能看到完整磁盘mpath1，
必须要执行的命令kpartx –a /dev/mapper/mpath1来添加device-mapper 分区，
再次ls查看，就可以看到了刚才分的区，第一个分区用mpath1p1表示，第二分区用mpath1p2表示，
直接格式化写文件系统
联想（北京）有限公司挂载，可以使用了。
