钩臂车及可移动式水平垃圾压缩箱
小型勾臂垃圾车说明书-word
- --使用前请仔细阅读本说明书车厢可卸式垃圾车使用说明书前言车厢可卸式垃圾车是我公司根据市场及客户的需求开发的一种环卫专用车辆，专门用于运转城市中的厢装的生活垃圾。
整车性能稳定可靠，垃圾厢钩装、钩卸操作安全省力，自卸垃圾轻便快捷，整车所配厢密封性好，能消除二次污染，完全符合城市环保要求。
该车型采用汽车二类底盘，配备符合欧Ⅲ排放标准的发动机，具有优良的动力性和燃油经济性，良好的操纵稳定性，承载能力强，节能环保，是环卫部门、厂矿及住宅小区等理想的环卫车辆。
我公司产品实行质量三包，负责培训操作及维护人员，并为用户提供优良的售前和售后服务，消除用户的后顾之忧。
本说明书主要介绍侧装垃圾车的结构、技术性能参数、使用法、维护保养常识。
可供汽车驾驶人员、车辆维修人员及有关管理人员应用和参考。
产品型号说明：xxx x x x x xx xx 企业名称代号车辆类别号主参数代号（总质量t）产品序号结构特征代号用途特征代号企业自定代码目录一、主要技术参数.............................................................................................................. (1)二、基本结构与工作原理.................................................................................................................11.基本结构.......................................................................................................... (1)2.工作原理.......................................................................................................... (2)三、垃圾车使用安全注意事项 (3)四、垃圾车的使用.............................................................................................................. (3)（一）新车的磨合.......................................................................................................... (3)（二）驾驶与操作步骤.............................................................................................................. 8（三）注意事项.......................................................................................................... (14)五、保养维护............................................................................................................. (14)（一）底盘保养.......................................................................................................... (15)（二）作业装置保养............................................................................................................ (15)六、常见故障与排除.............................................................................................................. (15)七、随车文件............................................................................................................. (16)八、随车工具............................................................................................................. (16)一主要技术参数作为垃圾车驾驶和操作维修人员，必须熟悉垃圾车的主要技术参数，了解各部分基本结构和各种装置的作用、性能和相互关系，使其保持良好的工作状态，充分发挥垃圾车的作用。
垃圾压缩箱转运箱勾臂车维修保养方案
垃圾压缩箱转运箱勾臂车维修保养方案1、勾臂车的特点和维修保养◎勾臂车的特点勾臂车的系统分为重型车的底盘和上装系统，重型车的底盘和其他车的底盘是基本一样的，唯一不一样的就是带有的液压油泵和液压系统。
在勾臂车上的液压油泵和液压系统准为进口产品，耐用、质量好；上装系统有拉臂、滑臂、锁紧和支撑等配件及管路组成，一般采用电控气来操纵多路阀，从而控制各个油顶的伸出回缩，各个部位采用接近开关自动落锁开锁和报警装置，控制开关采用急停误操作报警装置。
液压管路之间有自锁、互锁装置，拉臂钩用锰钢材料制作，强度高、使用寿命长。
勾臂车与压缩箱、转运箱通过拉钩连接，属于硬连接，具有操控更准确、更快捷、装卸时间短、作业效率高的特点。
◎勾臂车的维修及保养由于勾臂车使用的频率非常高，所以必须有专业的维修保养流程，间隔时间、间隔里程都有限制，所以要及时对车辆进行维修保养。
1、每月对车辆及上装打锂基黄油润滑，车辆发动机每一万公里更换发动机机油及滤芯；2、每年更换一次空调滤芯，每行驶三万公里定期检查或更换刹车片；3、每两年更换一次齿轮油，液压油每年更换一次，并同时清洗或更换液压油滤芯；4、高压油管每两年定期更换，对上装的各传感器定期检查，以防在正常工作时出现异常而引发安全问题，特别是上装后支撑轮随时检查，发现问题及时维修。
5、保持车辆正常运营，充分发挥车辆的效能，使其具有良好的技术状态，延长使用寿命，节省开支、节约费用。
2、压缩箱及转运箱的特点及维修保养◎压缩箱的特点及保养维护压缩箱具有自动反复压缩及蠕动压缩功能、作业自动化、垃圾收集方便，垃圾集中压缩效率高、密封性好、无二次环境污染、占地空间小、运输方便快捷等特点。
1、日检查：每天及时清除机体上和料斗内的垃圾、清放污水舱内的污水，以保持箱体清洁、保持设备及周围的清洁卫生。
每次使用前及设备运行过程中，需随时观察电源连接是否正常，箱显示器的各项数据是否正常，油箱内的油位、油温是否正常。
注意：油温最高不超过60°，每压缩两箱垃圾需对污水舱内的油顶和液压油管进行检查一次，确定是否有漏油、漏垃圾现象，并适时进行维修。
垃圾清运车技术参数
垃圾清运车技术参数一、1.5T小型拉臂钩车数量：1辆1.概述1.5T小型拉臂钩车是一种新型的集垃圾收集和运输功能为一体的车辆。
它由汽车底盘和拉臂钩两大部分组成，配套的可卸式垃圾箱通过拉臂钩的整体装卸方式可与车体分离。
垃圾箱可独立作为城市垃圾小型收集站使用，垃圾收集满后，由小型拉臂车运往垃圾转运站或直接运往垃圾处理场倾倒。
该车辆主要用于城市垃圾的一级收集和运输，车辆必须保证装卸箱体时的作业安全，卸料后箱体内无残留垃圾。
2.主要技术参数●*底盘型号：SC1024CD32；*发动机型号：SD4AE453D；功率：45kw；排量：1809ml●*尾气排放标准：国Ⅲ；●燃油种类：柴油；●轴距：2850mm；●轮距（前/后）：1400/1278mm；●最小离地间隙：≥175mm；●外形尺寸（不含箱体）：总长4405mm；总宽1670mm；总高2045mm；●最高速度：80km/h；●最大爬坡度：≥30%；●最小转弯直径：≤13m；●*整备质量（不含箱体）：1530kg；●*额定载质量：830kg；●*整车总质量：2490kg；●前悬/后悬：665/890mm；●接近角/离去角：40/27°；●*拉臂钩采用世界知名品牌并提供相应清单和提供第三方拉载试验报告；●*拉臂钩起重能力：1.5T；●拉臂钩自重：350kg；●*后靠轮进入宽度：860mm；●自卸倾斜角度：48°；●*拉臂钩钩心至后靠轮长度：2125mm；●*钩心高度：990mm；●作业时间：≤50s；●采用全自动化控制方式，操纵方便、灵活，具有较高的人性化设计；●拉臂钩结构件主要材质为特高强度钢板，保证使用寿命不低于8年；底盘与拉臂钩连接部分的材质的屈服极限≥235N/mm2；●液压缸均安装安全阀,避免软管爆管或误操作时，垃圾箱下掉。
●在驾驶室、地面通过移动操作面板均可对拉臂钩操作控制，能保证驾驶员在驾驶室内完成提箱、卸箱及倾倒垃圾的全部操纵。
校园垃圾清运处理等服务项目服务内容
【精选推荐】校园垃圾清运处理等服务项目服务内容注：满足校园日常的生活垃圾及有害垃圾清运工作，每天定点按时清运，确保当日产生的垃圾日产日清，并负责校内垃圾中转站管理、沼气池化粪池清渣处理、大件垃圾、建筑垃圾清运处理等工作。
（一）校园生活垃圾清运处理服务1.工作流程：垃圾清运处理计划→人员、设施设备配备到位→安全检查→车辆进入中转站实施垃圾压缩、吸纳、车载操作→无垃圾外挂抛洒、污水滴漏处理→垃圾转运至处置场所→垃圾无害处理→中转站消杀除臭→垃圾清运频次、时间等情况记录→压缩箱体满溢报告、应急垃圾清运需求（学校特别清卫任务或压缩设备、车辆故障）→调派人员车辆到位；2.清运时间、频次。
（1）保洁员将垃圾收集到指定地点（每天上午5：30—10：30；下午13：30—16：30）。
（2）垃圾清运人员到各垃圾临时存放点装车清运到中转站，每天二个时间段：上午5：30—11：00；下午14：00—17：00；（3）学生社区管理部学生公寓内垃圾清运人员到各垃圾存放点装车清运到中转站，每天三个时间段：早上6：30—11：00；中午14：00—16：30；下午17：00—19：00；3.清运标准：（1）清运垃圾要及时，严格按照清运垃圾的时间要求完成任务，确保日产日清，在清运过程中或垃圾中转站内不允许对有用垃圾进行分拣；（2）清运垃圾要尽职，不得出现“满桶”、“漏桶”的现象，也不得出现“落渣”、“掉渣”的现象，垃圾装车后，对集置点及其周边进行清场保洁，并按采购方要求一周进行一次消杀（疫情期间要求每天消杀），保证垃圾清运质量；配有水龙头的集置点，每天冲洗一次；（3）清运垃圾要小心，对垃圾临时存放点以及各区域内的垃圾桶等设施设备要爱护，轻拿轻放，清理完垃圾要及时放回原位；（4）垃圾喂入压缩机的操作，必须经培训合格后上岗，并严格按设备操作规范要求操作。
（5）清运工将垃圾运到中转站后，服从中转站管理员的安排，严格按操作规范将垃圾喂入压缩机压缩；（6）做好安全防范工作。
垃圾处理设备使用说明书
收集车不断将收集来的垃圾倒入翻料斗内，压缩推板则不断地将垃圾 压入垃圾集装箱内，直到垃圾箱被装满。压缩机将闸门关闭，锁紧装 置打开，垃圾箱与压缩机分离，压缩机移位系统工作，压缩机移至下 一位置继续工作。拉臂车将装满垃圾的垃圾箱运到垃圾处理场。
四、结构特征
1. 结构采用模块化设计，各部件经计算机进行受力分析，整体机构 简单、布局合理。
1、打开电源、启动电机 将控制台总电源钥匙开关打开闭合总电源，按下“油泵启动”按
钮，启动（绿）灯亮，油泵电机工作启动完毕。 2、机箱对接
1） 将中转垃圾箱放入底板轨道，压缩机移位前按压缩机上料 斗升按钮将料斗升起一定高度。
2） 按锁钩松扭使锁钩完全打开，按压缩机后移按钮使压缩机 退至后位。
3） 然后按左移或右移按钮移动压缩机至与箱体对正位置。 4） 按下“前移”按钮，压缩机向前移动与垃圾箱接触。 5） 按锁紧按钮，锁钩将中转垃圾箱与压缩机锁紧。 6） 锁紧后按开门按钮，箱体闸门提升装置将闸门提起。 7） 打开垃圾箱体下部的污水阀门，机箱对接完毕。
二、产品规格及性能
BYJ200YSJ 型垃圾压缩机日处理垃圾受收集车辆数量、运距等诸 多因素的影响 ，一般日处理能力在 80-150 吨，服务人口最多可达 15 万人。
垃圾压缩机主要由压缩机机体一台、移位系统一套、翻料斗两个、 开闭门机构一套、垃圾箱两到三只、垃圾箱底座板、垃圾箱体锁紧机 构、液压系统、电器控制系统等几大部分构成。
八、结构简图、基础图
方案二：
尺寸供参考，准确数据以订货时制造商提供安装基础图尺寸为准。
九、技术服务内容及措施
1. 向用户提供设备技术参数及相关咨询服务，为用户当好参谋。 2. 向用户提供详细的地基础图，为用户土建设计提供相关参数和要

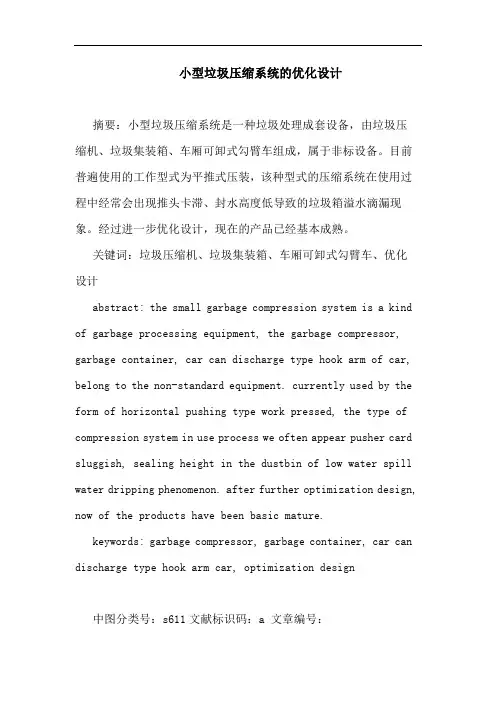

小型垃圾压缩系统的优化设计
小型垃圾压缩系统的优化设计摘要：小型垃圾压缩系统是一种垃圾处理成套设备，由垃圾压缩机、垃圾集装箱、车厢可卸式勾臂车组成，属于非标设备。
目前普遍使用的工作型式为平推式压装，该种型式的压缩系统在使用过程中经常会出现推头卡滞、封水高度低导致的垃圾箱溢水滴漏现象。
经过进一步优化设计，现在的产品已经基本成熟。
关键词：垃圾压缩机、垃圾集装箱、车厢可卸式勾臂车、优化设计abstract: the small garbage compression system is a kind of garbage processing equipment, the garbage compressor, garbage container, car can discharge type hook arm of car, belong to the non-standard equipment. currently used by the form of horizontal pushing type work pressed, the type of compression system in use process we often appear pusher card sluggish, sealing height in the dustbin of low water spill water dripping phenomenon. after further optimization design, now of the products have been basic mature.keywords: garbage compressor, garbage container, car can discharge type hook arm car, optimization design中图分类号：s611文献标识码：a 文章编号：引言：小型垃圾压缩机系统是专为各大、中、小城市而设计的小型垃圾处理成套设备。
水平移动式压缩转运站工艺流程
水平移动式压缩转运站工艺流程水平移动式压缩转运站的工艺流程主要包括以下步骤：
先把车厢可卸式垃圾车（勾臂式垃圾车）倒进垃圾中转站的车位，卸下空的水平移动式垃圾压缩转运箱。
环卫工人将周边收集装满垃圾的三轮车、手推车等收集车辆进入中转站后，可直接将生活垃圾倾倒进压缩机上料斗里面。
上料斗放满后，将上料斗翻转，将生活垃圾倒入垃圾压缩仓进行垃圾压缩，待垃圾压缩好后，上料斗放回原处，等待下一组循环。
垃圾压缩箱的垃圾压缩满以后，会发出满箱信号，压缩机自动停止压缩垃圾。
将勾臂车的底盘倒进车位，钩起整个移动式垃圾压缩设备，将装满垃圾的设备运往垃圾处理场。
请注意，以上步骤可能会因具体设备型号和垃圾处理需求而略有不同。
在实际操作中，建议参考设备制造商提供的操作手册或指南，以确保安全和有效的垃圾处理。
钩臂垃圾箱产品介绍
在各种环卫工具中，有形形色色的很多种，其中钩臂式垃圾箱就在很多的地级市比较常见，主要是配合钩臂式垃圾车一起使用，不仅容量大而且可以保护环境，那么许多的朋友应该只是听说过，对于产品的详细信息并不了解。
下面从这三个方面为您介绍一下：
1、车厢材质：不锈钢、钢板、玻璃钢
2、使用场所：小区、农村或烧煤地区等
3、产品特点：
（1）一台钩臂车可以配套与数十个钩臂箱使用，进行循环垃圾收集运输，充分提高了车辆的利用率。
（2）钩臂箱的容量要比普通的垃圾桶容量大，钩臂箱的容积有2.5方到18立方不等，而普通的塑料垃圾桶只能装240升，不能满足实际需求，普通的居民区单元楼配备2个塑料垃圾桶时垃圾还是会堆起来或者散落在地面上，要是小区采用2.5方-3方的钩臂箱配套使用勾臂车可以彻底解决这一问题。
（3）钩臂垃圾箱带盖密封式设计，可避免垃圾在收集与运输过程中的二次环境污染问题，还可避免雨水进入、臭气飘散、和滋生各种蚊虫等问题。
（4）钩臂箱带垃圾自卸功能，钩臂箱后门带锁紧机构，可人工打开后轻松利用钩臂车完成垃圾倾倒工作。
（5）可根据钩臂箱的容积大小设置垃圾投入口的数量：一对开口或者二对开口。
（6）钩臂箱盖的支撑可选用普通的铁杆、气动支撑杆、弹簧支撑、或采用折叠门形式。
（7）钩臂箱后门加装耐油、耐腐蚀、耐老化的密封胶条，以保证垃圾收集与运输过程中无滴漏现象。
（8）箱底带滚轮与支柱，从而减少了底板与地面的接触，有效防止箱体生锈。
（9）箱体经防腐钝化处理，喷涂防锈底漆、中间漆、面漆，有效隔离空气防止锈蚀。
