吉大20年4月《数字逻辑电路》作业考核试题
单选题 1.以下代码中为恒权码的为( ). A.循环码 B.5421BCD码 C.余三码 D.格雷码 答案：B
2.对于JK触发器，若J=K，则可完成（ ）触发器的逻辑功能 A.RS B.D C.T D.T' 答案：C
3.欲使JK触发器按Qn+1=/Qn 工作，可使JK触发器的输入端（ ） A.J=K=0 B.J=Q,K=/Q C.J=/Q ,K=Q D.J=Q,K=0 答案：C
10.若两个函数具有相同的真值表，则两个逻辑函数必然相等。（ ） A.错误 B.正确 答案：B
多选题 1.对于TTL与非门闲置输入端的处理，可以( )。 A.接电源 B.通过电阻3kΩ接电源 C.接地 D.与有用输入端并联 答案：ABD
2.欲使JK触发器按Qn+1=0工作，可使JK触发器的输入端( )。 A.J=K=1 B.J=Q,K=Q C.J=Q,K=1 D.J=0,K=1 答案：BCD
10.欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端（ ） A.J=K=1 B.J=Q,K=/Q C.J=/Q ,K=Q D.J=Q,K=1 答案：B
判断题 1.数字电路中用"1"和"0"分别表示两种状态,二者无大小之分。（ ） A.错误 B.正确 答案：B
2.TTL OC门（集电极开路门）的输出端可以直接相连，实现线与。（ ） A.错误 B.正确 答案：B
5.下面代码中哪些是无权码（）。 A.8421BCD码 B.5421BCD码 C.余三码 D.格雷码 答案：CD
4.描述触发器的逻辑功能的方法不包括（ ） A.状态转表 B.特性方程 C.状态转换图 D.状态方程 答案：D
5.一个16选一的数据选择器，其地址输入（选择控制输入）端有（ ）个. A.1 B.2 C.4 D.16 答案：C
6.N个触发器可以构成能寄存（ ）位二进制数码的寄存器 A.N-1 B.N C.N+1 D.2的N次方 答案：B
数字逻辑课后题答案
习题一1.1 把下列不同进制数写成按权xx:⑴ (4517.239)10=4×103+5×102+1×101+7×100+2×10-1+3×10-2+9×10-3⑵(10110.0101)2=1×24+0×23+1×22+1×21+0×20+0×2-1+1×2-2+0×2-3+1×2-4⑶ (325.744)8=3×82+2×81+5×80+7×8-1+4×8-2+4×8-3⑷ (785.4AF)16=7×162+8×161+5×160+4×16-1+A×16-2+F×16-31.2 完成下列二进制表达式的运算:1.3 将下列二进制数转换成十进制数、八进制数和十六进制数：⑴ (1110101)2=(165)8=(75)16=7×16+5=(117)10⑵(0.110101)2=(0.65)8=(0.D4)16=13×16-1+4×16-2=(0.828125)10⑶ (10111.01)2=(27.2)8=(17.4)16=1×16+7+4×16-1=(23.25)101.4 将下列十进制数转换成二进制数、八进制数和十六进制数,精确到小数点后5位：⑴ (29)10=(1D)16=(11101)2=(35)8⑵ (0.207)10=(0.34FDF)16=(0.001101)2=(0.15176)8⑶ (33.333)10=(21.553F7)16=(100001.010101)2=(41.25237)81.5 如何判断一个二进制正整数B=b6b5b4b3b2b1b0能否被(4)10整除?解: 一个二进制正整数被(2)10除时,小数点向左移动一位, 被(4)10除时,小数点向左移动两位,能被整除时,应无余数,故当b1=0和b0=0时, 二进制正整数B=b6b5b4b3b2b1b0能否被(4)10整除.1.6 写出下列各数的原码、反码和补码：⑴ 0.1011[0.1011]原=0.1011; [0.1011]反=0.1011; [0.1011]补=0.1011⑵ 0.0000[0.000]原=0.0000; [0.0000]反=0.0000; [0.0000]补=0.0000⑶ -10110[-10110]原=110110; [-10110]反=101001; [-10110]补=1010101.7 已知[N]补=1.0110,求[N]原,[N]反和N.解:由[N]补=1.0110得: [N]反=[N]补-1=1.0101, [N]原=1.1010,N=-0.10101.8 用原码、反码和补码完成如下运算：⑴ 0000101-0011010[0000101-0011010]原=10010101；∴0000101-0011010=-0010101。
《数字逻辑》第四版部分习题答案_khdaw
⑴真值表：
⑵真值表：
∴Y3=AB，Y2= AB ，Y1=0，Y0= AB + AB =B,逻辑电路为:
⑵ Y = X 3 ，（Y 也用二进制数表示）
因为一个两位二进制正整数的立方的二进制数最多有五位，故输入端用A、B两个变量， 输出端用Y4、Y3、Y2、Y1、Y0五个变量。可列出真值表⑵
∴Y4=AB，Y3= AB + AB= A ，Y2=0，Y1= AB ,Y0= AB + AB =B,逻辑电路如上图。
F3
(
A,B,C , D
)
=
A⋅
BC
+
ABC
⋅
D+
ABCD
第8页
《数字逻辑》习题解答
习题三
3.1 将下列函数简化,并用“与非”门和“或非”门画出逻辑电路。 ⑴ F ( A, B,C ) = ∑m(0,2,3,7)= A ⋅ C + BC = A ⋅ C ⋅ BC Q F = AC + BC ∴ F = A + C + B + C
2.9 用卡诺图判断函数 F ( A, B,C , D ) 和 G( A, B,C , D ) 有何关系。 F( A,B,C , D ) =
= B ⋅ D + A ⋅ D + C ⋅ D + AC D G( A,B,C , D ) =
= BD + CD + A ⋅ + ABD 可见， F = G
= ∏M(5,6,7,8,9,10,11,12,13,14,15) （如下卡诺图 3）
第6页
《数字逻辑》习题解答
2.8 用卡诺图化简下列函数,并写出最简“与-或”表达式和最简“或-与”表达式： ⑴ F ( A, B,C ) = ( A + B )( AB + C ) = AC + BC = C( A + B )
【奥鹏】吉大19秋学期《数字逻辑电路》在线作业一[3]答案
![【奥鹏】吉大19秋学期《数字逻辑电路》在线作业一[3]答案](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d94dff177fd5360cbb1adb56.webp)
【奥鹏】吉大19秋学期《数字逻辑电路》在线作业一
试卷总分:100 得分:100
一、单选题（共10题，40分）
1、三态门输出高阻状态时，（）不正确的说法
A用电压表测量指针不动
B相当于悬空
C电压不高不低
D测量电阻指针不动
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
2、欲使JK触发器按Qn+1=/Qn 工作，可使JK触发器的输入端（）
AJ=K=0
BJ=Q,K=/Q
CJ=/Q ,K=Q
DJ=Q,K=0
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
3、在何种输入情况下，“与非”运算的结果是逻辑0( ).
A全部输入是0
B任一输入是0
C仅一输入是0
D全部输入是1
[仔细分析以上题目，运用所学知识完成作答]
参考选择：D
4、一个16选一的数据选择器，其地址输入（选择控制输入）端有（）个. A1
B2
C4
D16
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
5、三极管作为开关使用时，下列选项不能提高开关速度是（）.
A降低饱和深度
B增加饱和深度
C采用有源泄放回路
D采用抗饱和三极管
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B。
吉大20年3月《计算机原理及系统结构》作业考核试题答卷答案

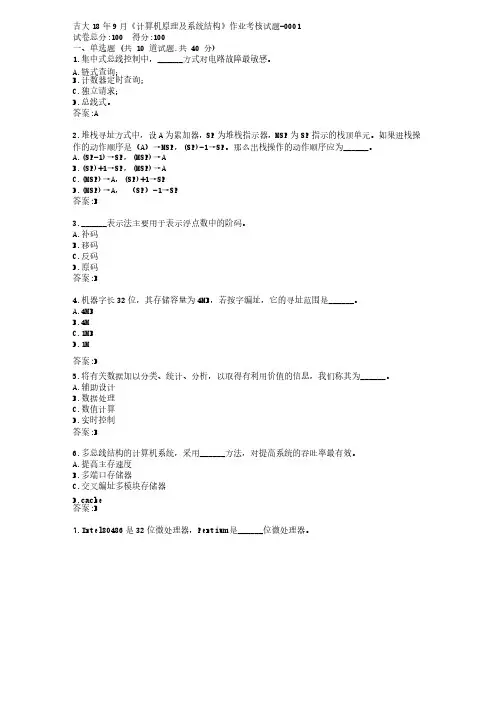

吉大18年9月《计算机原理及系统结构》作业考核试题月《计算机原理及系统结构》作业考核试题-0001 -0001试卷总分试卷总分:100 :100 :100 得分得分得分:100 :100一、单选题一、单选题 ( ( (共共 10 10 道试题道试题道试题,,共 40 40 分分)1.1.集中式总线控制中，集中式总线控制中，集中式总线控制中，__________________方式对电路故障最敏感。
