桥梁工程 第3篇 混凝土拱桥 第4章 拱桥的施工
25
注意！ 采用泵送顶升压注施工，从两拱脚向拱顶对称均衡地一次 压注完成，除拱顶外不宜在其余部位设置横隔。
钢管混凝土具有低泡、大流动性、收缩补偿、延后初凝和 早强的工作性能。
钢管混凝土压注前应清洗管内污物，润湿管壁，泵入适当 水泥浆后再压注混凝土，直到钢管顶端排气孔排出合格的混 凝土时停止，完成以后应关闭设于压注口的倒流截止阀。 钢管混凝土的质量检测以超声波检测为主，人工敲击为辅。
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
22
3.示例
图3-4-19 加载程序
（1）先将各片拱箱逐一吊装合龙，形成一孔裸拱圈。然 后处理全部纵横接头，浇筑接头混凝土。 （2）浇筑拱箱间的纵缝混凝土。图中②、③、④、⑤各 步骤为纵缝浇筑。 （3）拱上各横墙加载。工作按左、右两半拱对称、均匀 同时进行，见图中⑥、⑦、⑧步骤。 （4）安砌腹拱圈及主拱圈拱顶实腹段侧墙。见图中⑨。 （5）拱顶填料，腹拱填料，形成桥面系。
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
20
★当拱肋分5段吊装时，宜先从拱脚开始，依次向拱顶分段 吊装就位，每段的上端头不得扭斜。 ★采用7段和7段以上拱肋吊装，应采用施工控制，准确计 算每段吊装后各扣索的索力、各接头的标高位置，并对风 缆系统进行专门设计，确保拱肋横向稳定安全系数不小于4， 拱肋在各阶段承受的应力也应包含在控制计算中。 ★拱肋合龙温度应符合设计规定，如设计无规定，可在气 温接近当地的年平均温度（一般在5~15℃）时进行；天气 炎热时可在夜间洒水降温条件下进行。 ★大跨径箱形拱桥分3段或5段吊装合龙后，根据拱肋接头 密合情况及拱肋的稳定度，可重索和扣索部分受力，等拱 肋接头的连接工序基本完成后再依序松索。
钢管混凝土的泵送顺序是先钢管后腹箱。
图3-4-16 缆索吊装布置示意
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
17
一、拱圈节段的预制
将箱形截面主拱圈从横方向上划分成若干根箱肋，再从纵方向上划分为数 段，待拱肋拼装成拱后，再在箱壁间用现浇混凝土把各箱肋连成整体，形 成主拱圈截面。 1.在样台上按设计图的尺寸对每个节段进 行坐标放样，然后分别预制箱肋的侧板 （箱壁）和横隔板 3.若采用闭口箱时，便在开 口箱内立顶板的底模，绑扎 底板的钢筋，浇筑顶板混凝 土，组成闭口箱 2.在拱箱节段的底模上，将侧板（箱壁）和横隔板 安放就位，并绑扎好接头钢筋，然后浇底板混凝土 及接缝混凝土，组成开口箱
第三篇
混凝土拱桥
第四章
拱桥的施工
第二节 上承式拱桥的有支架施工
14
四、拱架的卸落 1.卸架程序设计 卸架时间必须待拱圈混凝土达到一定强度后才能
进行 ，并按照一定的卸架程序。
满布式拱架的中小跨径拱桥，可从拱顶开始，逐 渐向拱脚对称卸落。
大跨径拱圈，为了避免拱圈发生“M”形的变形，
也有从两边1/4L处逐次对称地向拱脚和拱顶均匀 地卸落。 卸架时宜在白天气温较高时进行。
一、就地浇筑法
就地浇筑法就是把拱桥主拱圈混 凝土的基本施工工艺流程（立模、 扎筋、浇筑混凝土、养护及拆模 等）直接在桥孔位置来完成。分 为有支架施工法和悬臂浇筑法。
图3-4-1 悬臂浇筑箱形拱示意图
第三篇
混凝土拱桥
第四章
拱桥的施工
第一节 混凝土拱桥施工方法简介
3
二、预制安装法
1.整体安装法
图3-4-2 钢管混凝土系杆拱整体起吊
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
18
二、拱肋的吊装 为了保证拱肋吊装的稳定和安全，必须遵循以下规定: ★拱肋的吊装，除拱顶节段外，其余节段均应设置一组 扣索悬挂。 ★拱肋分3段或5段拼装时，至少应保持2根基肋设置固 定风缆，拱肋接头处应横向联接。
★对于中小跨径的箱形拱桥， 当其拱肋高度大于0.0090.012跨径，拱肋底面宽度为 肋高的0.6-1.0倍，且横向稳 定安全系数大于或等于4时， 可采用单肋合龙，嵌紧拱脚 后，松索成拱。
第三篇
混凝土拱桥
第四章
拱桥的施工
第二节 上承式拱桥的有支架施工
12
◆间隔槽混凝土，应待拱圈分段浇筑完成后且其强度达 到75%以上设计强度，并且接缝按施工缝经过处理后， 再由拱脚向拱顶对称进行浇筑。 ◆浇筑大跨径拱圈时，纵向钢筋接头应安排在设计规定 的最后浇筑的几个间隔槽内，并应在浇筑这些间隔槽时 再连接。 ◆浇筑大跨径拱圈（拱肋）混凝土时，宜采用分环（层） 分段法浇筑，也可沿纵向分成若干条幅，中间条幅先行 浇筑合龙，达到设计要求后，再按横向对称，分层浇筑 合龙其它条幅。 ◆大跨径钢筋混凝土箱形拱圈（拱肋）可采取在拱架上 组装并现浇的施工方法。
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
21
三、施工加载程序设计 1.目的
施工加载程序设 计的目的，是要在 裸拱上加载时，使 拱肋各个截面都能 满足应力、强度和 稳定的要求，并尽 量减少施工工序， 便于操作，加快施 工进度。
2.一般原则
（1）中、小跨径拱桥，拱肋 的截面尺寸满足一定的要求， 可不作施工加载程序设计。但 应按有支架施工方法对称、均 匀地施工。 （2）大、中跨径的箱形拱桥 或双曲拱桥，按分环、分段、 均匀对称加载的总原则进行设 计。 （3）多孔拱桥的两个相邻孔 之间，须均衡加载。
第三篇
混凝土拱桥
第四章
拱桥的施工
第二节 上承式拱桥的有支架施工
13
三、拱上建筑的施工
注意！
拱上建筑的施工，应在拱圈合龙、混凝土强度达
到要求强度后进行，如设计无规定，可按达到设计 强度的30%以上控制，一般不少于合龙后的三昼夜。 对于实腹式拱上建筑，应由拱脚向拱顶对称地浇 筑。当侧墙浇筑好以后，再填筑拱腹填料。对空腹 式拱桥，在腹拱墩浇筑完后就卸落主拱圈的拱架， 然后再对称均匀地砌筑腹拱圈，以免由于主拱圈不 均匀下沉导致腹拱圈开裂。
第三篇
混凝土拱桥
第四章
拱桥的施工
第四节 中、下承式拱桥的施工
23
第四节 中、下承式拱桥的施工
一、一般施工程序
中承式拱桥与下承式拱桥在构造上的唯一差别是前者在两端 的桥面系以下是用门架代替吊杆。它们的施工程序基本上是 相同的，即其中拱肋施工是整个过程的关键。 拱肋施工 横向风撑 横 梁 吊杆（及门架） 桥面构造
第三篇
混凝土拱桥
第四章
拱桥的施工
1
第四章 拱桥的施工
第一节 混凝土拱桥施工方法简介
第二节 上承式拱桥的有支架施工
第三节
第四节 第五节
上承式拱桥缆索吊装施工
中、下承式拱桥的施工 拱式组合体系桥的施工要点
第三篇
混凝土拱桥
第四章
拱桥的施工
第一节 混凝土拱桥施工方法简介
2
第一节 混凝土拱桥施工方法简介
第三篇
混凝土拱桥
第四章
拱桥的施工
第三节 上承式拱桥缆索吊装施工
19
★大、中跨径的箱形拱，其单 肋合龙横向稳定安全系数小于 4时，可先悬扣多段拱脚段或 次拱脚拱肋，然后用横夹木临 时将相邻两肋联结后，安装拱 顶单根肋合龙，松索成拱。
★当拱肋跨径在80m以上或横向稳定安全系数小于4时，应采用 双基肋合龙松索成拱的方式。 ★当拱肋分3段吊装，采用阶梯形搭接头，先准确扣挂两拱脚 段，再安装拱顶段。采用对接接头，先悬扣拱脚段初步定位， 然后准确悬扣拱顶段，最后放松两拱脚段扣索使其两端均匀下 降与拱顶段合龙。
三、钢管混凝土拱肋的施工
钢管混凝土拱肋分为两个步 骤完成，即先采用缆索起重 机（或其它起重设备），分 节段安装钢管拱肋结构，合 龙并连接好两肋之间的K形撑， 再向钢管内泵送微胀混凝土， 形成承重结构。拱肋吊装与 上承式拱肋绕索吊装方法完 全相同。
第三篇
混凝土拱桥
第四章
拱桥的施工
第四节 中、下承式拱桥的施工
混凝土拱桥
第四章
拱桥的施工
第二节 上承式拱桥的有支架施工
10
3.三铰桁式木拱架
4、钢拱架
第三篇
混凝土拱桥
第四章
拱桥的施工
第二节 上承式拱桥的有支架施工
11
二、拱圈混凝土的浇筑 注意！
图3-4-14 拱圈灌筑顺序
为了保证在整个施工 过程中拱架受力均匀和 变形最小，必须选择合 适的浇筑方法和顺序： ◆跨径小于16m的拱圈 或拱肋混凝土，按拱圈 全宽从两端拱脚向拱顶 对称地连续浇筑，并在 拱脚混凝土的初凝前全 部完成。 ◆跨度大于或等于16m 的拱圈或拱肋，应沿拱 跨方向分段浇筑。分段 位置应以能使拱架受力 对称、均匀和变形小为 原则。
广州丫髻沙大桥，360m
第三篇
混凝土拱桥
第四章
拱桥的施工
第一节 混凝土拱桥施工方法简介
8
桥跨中心线
主航道中心线
广氮 32.5 12.79m 设计洪水位7.740m 通航净空34m×137m
沙贝
最高通航水位7.000m
76
360 512
76
广州丫髻沙大桥总体布置图 （单位：m）
第三篇
混凝土拱桥
第四章
4
2.节段悬拼法 节段悬拼法对钢筋混凝土或钢管混凝土主拱圈的施工都适 用。根据所采用的起重设备，常用的有：缆索吊装设备和 伸臂式起重机。
图3-4-3 悬臂拼装示意图
第三篇
混凝土拱桥
第四章
拱桥的施工
第一节 混凝土拱桥施工方法简介
5
三、转体施工法
1.平面转体施工法
转体施工是将主拱圈 从拱顶截面分开，把 主拱圈混凝土高空浇 筑作业改为桥孔下面 或两岸进行，并预先 设置好旋转装置，待 主拱圈混凝土达到设 计强度后，再将它就 地旋转就位成拱。按 照旋转的几何平面可 分为三种。

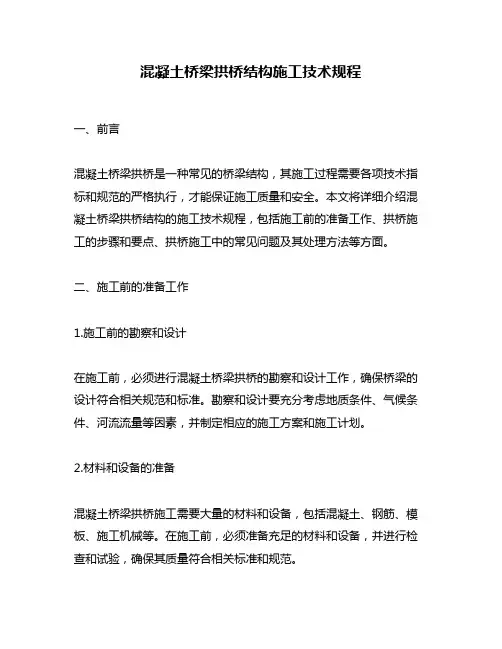

混凝土桥梁拱桥结构施工技术规程
混凝土桥梁拱桥结构施工技术规程一、前言混凝土桥梁拱桥是一种常见的桥梁结构，其施工过程需要各项技术指标和规范的严格执行，才能保证施工质量和安全。
本文将详细介绍混凝土桥梁拱桥结构的施工技术规程，包括施工前的准备工作、拱桥施工的步骤和要点、拱桥施工中的常见问题及其处理方法等方面。
二、施工前的准备工作1.施工前的勘察和设计在施工前，必须进行混凝土桥梁拱桥的勘察和设计工作，确保桥梁的设计符合相关规范和标准。
勘察和设计要充分考虑地质条件、气候条件、河流流量等因素，并制定相应的施工方案和施工计划。
2.材料和设备的准备混凝土桥梁拱桥施工需要大量的材料和设备，包括混凝土、钢筋、模板、施工机械等。
在施工前，必须准备充足的材料和设备，并进行检查和试验，确保其质量符合相关标准和规范。
3.施工人员的培训和安全教育施工人员是保证施工质量和安全的关键因素，必须进行培训和安全教育。
培训内容包括施工技术、安全操作规程、应急处理等方面。
三、拱桥施工的步骤和要点1.拱桥基础的施工拱桥基础是保证拱桥稳定的关键部分，其施工应符合相关规范和标准。
具体步骤包括地基处理、基础开挖、基础浇筑等。
在施工中应注意地基的稳定性和基础的强度，确保基础能够承受拱桥的荷载。
2.拱桥墩身的施工拱桥墩身是拱桥的支撑结构，其施工应符合相关规范和标准。
具体步骤包括模板制作、钢筋加工、混凝土浇筑等。
在施工中应注意模板的精度和钢筋的质量，确保墩身的形状和强度符合设计要求。
3.拱桥拱肋的施工拱桥拱肋是拱桥的主要承载结构，其施工应符合相关规范和标准。
具体步骤包括模板制作、钢筋加工、拱肋拼装、混凝土浇筑等。
在施工中应注意拱肋的精度和强度，确保拱桥的承载能力符合设计要求。
4.拱桥面板的施工拱桥面板是拱桥的行车部分，其施工应符合相关规范和标准。
具体步骤包括模板制作、钢筋加工、混凝土浇筑等。
在施工中应注意面板的平整度和强度，确保行车的安全。
四、拱桥施工中的常见问题及其处理方法1.模板变形模板变形是拱桥施工中常见的问题，可能导致墩身和拱肋的精度不符合要求。
第三篇第三章桥梁施工
横梁桥建造过程
建桥开始前，专家 必须考察建桥地点 的地质情况。他们 用钻机钻洞，抽取 地质样本化验
在岩床上建造不 透水的围堰，以 便将水隔开，建 造桥桩基础
在工厂里建造 巨大的钢筋混 凝土预制梁， 然后运到现场
横梁桥建造过程
在深埋在岩床中的河床上 建造用于支撑混 凝土预制梁的巨 大而坚固的桥台
用河岸上的巨大 的起重机将边上 混凝土预制梁放 入位置。慢慢地， 桥梁形成了
横梁桥建造过程
一旦边梁放入位置， 就在他们上面加上桥 面，桥面是就地用混 凝土制造的
当桥面铺上后，就 用起重机将驳船上 的中心梁放入位置
桥面铺完了，安全护 栏、路灯、信号和其 他设施也安装上了， 桥梁最终可以使用了
斜拉桥建造过程
在已经沉在岩床 上的沉箱中建造 基础，在基础上 建造桥墩
在工厂里预制桥面 的混凝土部分，从 空气动力学角度来 说，它们可以阻止 桥梁晃动
桥面的第一部分在 桥墩上建造，它们 将为桥塔提供一个 基础
斜拉桥建造过程
在桥墩上一部分、 一部分地建造桥塔， 它们把桥的重量扩 散大地上
用起重机将驳船运 来的桥面分别置放 在塔的两边
悬索桥建造过程
安装两根粗缆索， 他们穿过桥塔， 并和深埋在河岸 上的锚固物相连
铺设路面板工作可 以从桥塔开始，向 两侧外移，也可以 在桥头或桥中向桥 塔移动
路面板铺设后， 就开始铺设车 道

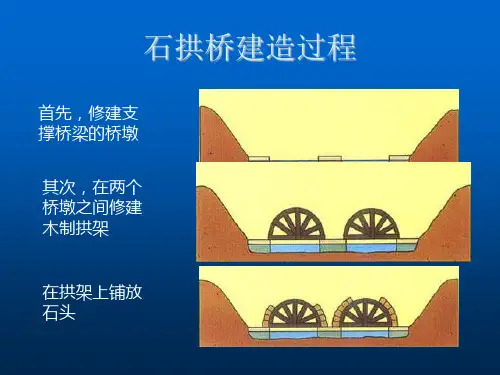

石拱桥建造过程
首先，修建支 撑桥梁的桥墩
其次，在两个 桥墩之间修建 木制拱架
在拱架上铺放 石头
石拱桥建造过程
桥拱建成后， 就将拱架移走
最后，在桥拱 上铺设路面
拱桥建造过程
首先，兴建峡谷 两边的桥台和它 上面的桥墩
拱桥施工方法
在有支架施工时，应注意合理地安排好支架安装和拆卸 程序，选择适当的砌筑方法和顺序。以下两图反映了满堂式 拱架的施工场景，拱架的材料为扣件式钢管。
桥梁结构施工
拱桥施工方法

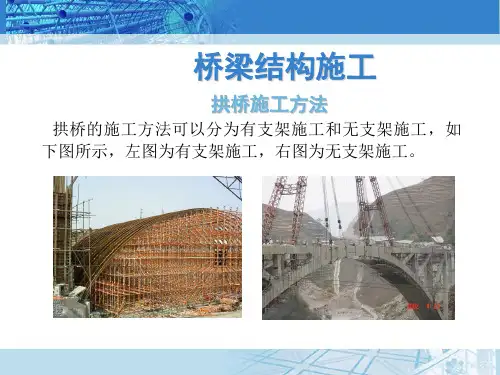

拱桥的施工方法可以分为有支架施工和无支架施工， 如下图所示，左图为有支架施工，右源自为无支架施工。一、有支架施工
有支架施工是在桥位上搭设拱架，在拱架上砌筑拱圈石 或立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱 架。主要用于石拱桥、混凝土预制块砌筑的拱桥及就地浇筑 的混凝土拱桥。
拱架是有支架施工中必不可少的辅助结构，在拱桥的整 个施工期间，用以支承拱圈和拱上建筑的重力，并保证拱圈 的形状符合设计要求。从材料来看，拱架以钢拱架和木拱架 居多；从构造形式来说，拱架可以分为满堂式拱架和拱式拱 架。满堂式拱架常用的形式有：排架式和撑架式。
排架式拱架
撑架式拱架
拱式拱架
工字钢活用钢拱架
拱桥的施工方案(3篇)
第1篇一、项目概述本项目为某地区某河流上的拱桥建设，桥梁全长为200米，主跨为100米，采用单跨拱桥设计。
拱桥结构为钢筋混凝土结构，桥面宽度为9米，设计荷载为汽车-超20级，验算荷载为挂车-120。
本项目旨在提高地区交通效率，改善两岸居民出行条件。
二、施工准备1. 组织机构及人员配置成立项目施工指挥部，下设施工、技术、质量、安全、材料、财务等职能科室。
各科室负责人由经验丰富、责任心强的管理人员担任，确保项目顺利进行。
2. 施工场地准备- 清理施工现场，确保场地平整、排水畅通。
- 设置临时施工道路，方便材料运输和人员进出。
- 建立临时办公、生活设施，满足施工人员需求。
3. 材料设备准备- 购置或租赁施工所需的各种材料、设备，如钢筋、水泥、模板、吊车、搅拌机等。
- 对设备进行检查、维修，确保其性能良好。
4. 技术准备- 组织技术人员学习设计图纸和相关规范，熟悉施工工艺。
- 编制施工组织设计、施工方案，明确施工顺序、施工方法、质量控制要点等。
三、施工工艺1. 基础施工- 首先进行基础开挖，按照设计要求进行地基处理。
- 基础采用钢筋混凝土结构，分两次浇筑，先浇筑垫层，再浇筑承台。
- 基础混凝土达到设计强度后，进行承台模板安装，进行混凝土浇筑。
2. 拱肋施工- 拱肋采用钢筋混凝土结构，分节段施工。
- 在基础上设置支架，支架采用钢支撑结构，确保拱肋施工过程中的稳定。
- 拱肋分节段施工，先浇筑底板，再浇筑侧板，最后浇筑拱顶。
- 每节段混凝土达到设计强度后，拆除支架，进行下一节段施工。
3. 桥面施工- 桥面采用钢筋混凝土结构，分两次浇筑，先浇筑底板，再浇筑面板。
- 在拱肋施工完成后，进行桥面模板安装，进行混凝土浇筑。
- 桥面混凝土达到设计强度后，进行桥面防水、排水、栏杆等附属工程施工。
四、质量控制1. 原材料质量控制- 严格控制钢筋、水泥、砂石等原材料的质量，确保其符合设计要求。
- 对原材料进行抽样检验，不合格材料不得使用。
拱桥的计算
(m 1)gd / f
gx
gd
y1
gd [1 (m 1)
y1 ] f
引参数： 则：
x l1 dx l1d
可得： 令
d 2 y1
d 2
l12 Hg
gd [1 (m 1)
y1 ] f
k 2 l12 gd (m 1) Hg f
则
d 2 y1
d 2
l12 gd Hg
k 2 y1
解此方程，得到的拱轴线（压力线）方程为：
以上过程可以编制小程序计算！
（二）空腹式悬链线拱
1.拱轴系数m的确定
➢ 拱轴线变化：空腹式拱中桥跨结构恒载分为两部分：分 布恒载和集中恒载。恒载压力线不是悬链线，也不是一 条光滑曲线。
➢ 五点重合法：使悬链线拱轴线接近其恒载压力线，即要 求拱轴线在全拱有5点（拱顶、拱脚和1/4点）与其三铰 拱恒载压力线重合。
空腹拱的m值，任需采用试算法计算 （逐次渐近法）。
2. 拱轴线与压力线的偏离
以上确定m方法只保证全拱有5点与恒载压力线吻合，其 余各点均存在偏离，这种偏离会在拱中产生附加内力。
M p Hg y
由结构力学知，荷载作用在基本结构上引起弹性中心的 赘余力为△X1，△X2 ：
ys
y1ds s EI
【例3-2-1】某无铰拱桥，计算跨径l=80m，主拱圈及拱上建筑结构自重简化为图所示的荷载作用，主拱圈截 面面积A=5.0m2，重力密度为γ＝25kN/m3，试应用“五点重合法”确定拱桥拱轴系数m，并计算拱脚竖向力 Vg、水平推力Hg以及结构自重轴力Ng 。
解：
y1/4
M1/4
f
M j
半拱悬臂集中力荷载作用时：
上式为悬链线方程。
桥梁工程第四篇拱桥PPT课件
20
21
22
23
24
25
26
பைடு நூலகம்
27
按照拱轴几何特征分类
28
拱桥结构与构造
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
建桥材料的不同：由于 拱 以 受压为主，可以充 分利用抗拉性能较差而抗压性能较好 的 圬工材料 （石料、混凝土、砖等）来建造拱桥，这种由圬 工材料建造 的拱桥，称为圬工拱桥。
6
二、拱桥的分类
7
8
9
10
11
按车承位置分类
12
13
14
按结构体系分类
15
16
17
18
按截面形式分类
第四篇 混凝土拱桥
1
一、概 述
2
3
4
5
拱桥与梁桥的区别：
几何上的不同： 跨径、矢高、矢跨比。主拱与桥 道系（拱上建筑）组成
力学上的不同： 反 力 ： 在 竖 直 荷 载作用下，三铰拱的竖向反 力与简支梁相同，三铰拱会产生水平反力。 内力：水平反力引起拱内力中出现了轴力，同时 降低了弯矩与剪力。
桥梁工程第三篇 拱桥施工
转体施工拱桥
平面转动 竖直转动
有平衡重平面转动 无平衡重平面转动
施工关键 ➢正确的转体设计 ➢制作灵活可靠的转动装置 ➢布设可行的牵引驱动系统
三、转体施工
基本原理：将拱圈或整个上部结构分为两个半跨，分 别在河流两岸利用地形或简单支架现浇或预制装配半 拱，然后利用动力装置将其两半跨拱体转动至桥轴线 位置（或设计标高）合龙成拱。
边箱下腹板完成
边 箱 上 腹 板 施 工源自边 箱 顶 板 砼 浇 筑
钢管砼泵送压注试验
立 柱 钢 筋 安 装 及 模 板 安 装
拱上立柱砼浇筑
拱上立柱完成
盖梁转体90度起吊
安装T梁
全桥T梁安装完成
浇筑主桥T梁湿接缝
桥面
大桥竣工后进行1000吨静载试验和动载试验
五、悬臂施工方法
无平衡重转体
锚固、转动、位控三大体系
锚固体系：锚碇、尾索、平撑、锚梁(或锚块)及立柱 转动体系：上转动构造、下转动构造.拱箱及扣索组成。 位控体系：在拱箱顶端扣点的缆风索与无级调速自控卷
扬机、光电测角装置．控制台
涪陵乌江大桥
主跨长：200m 施工：双箱对称同步转体
涪陵乌江大桥
主跨长：200m 施工：双箱对称同步转体
（2）采用缆索吊装法进行骨架的安装、成拱。对钢 管混凝土骨架，在吊装形成钢管骨架后还需采用 泵送法浇筑管内混凝土，形成最终的骨架结构。
（3）在骨架上悬挂模板浇筑混凝土拱圈（分环、分 段、多工作面进行）。
重庆万县长江大桥
重庆万县长江大桥劲性骨架
拱圈劲性骨架加工
