DCDC变换器
DC/DC降压变换器设计报告
任课教师：
2012年6月20日
摘要
本系统以Buck降压变换电路为核心，以MSP430单片机为主控芯片和SG3525为PWM控制芯片，根据反馈信号对PWM信号做出调整，进行可靠的闭环控制，从而实现稳压输出。
系统输入电压20—30V，输出直流电压7—17V数字可调，可以通过键盘设定和步进调整，最大输出电流达到3A，并且有过流保护功能。
能对输出电压和输出电流进行测量和显示。
关键字：Buck SG3525 MSP430 过流保护
一、方案比较与论证
1.1 DC-DC主回路拓扑
方案一:利用电阻分压原理进行降压多次变换，电路中的损耗较大，效率较低。
方案二:采用Buck降压变换电路：拓扑结构如图1所示。
开关的开通和关断受外部PWM信号控制，电感L将交替地存储和释放能量，通过改变PWM控制信号的占空比可以相应实现输出电压的变化。
该电路结构较为简单，损耗较小，效率较高。
图1
综合比较，我们选择方案二。
1.2 控制方法及实现方案
方案一利用PWM专用芯片产生PWM控制信号。
此法较易实现，工作较稳定。
方案二利用单片机产生PWM控制信号。
让单片机根据反馈信号对PWM信号做出相应调整以实现稳压输出。
这种方案实现起来较为灵活，可以通过调试针对本身系统做出配套的优化。
但是编程和系统调试比较复杂，对单片机要求较高。
在这里我们选择方案一。
1.3单片机的选择
方案一：STC89C51是八位低级单片机，内部定时器比较少，存储空间较少，复杂的控制算法难以实现。
方案二：MSP430F169是16位超低功耗，具有精简指令集的混合信号处理器，主频为8 MHz，具有较高精度的AD/DA模块，引脚布线比较简单，操作起来比较方便。
因此，我们选择方案二。
二、系统总体方案
Buck变换器电路可分为四个电路模块。
分别为主电路模块，控制电路模块、驱动电路模块和测量显示电路模块。
主电路模块，由MOSFET的开通与关断的时间占空比来决定输出电压的大小。
控制电路模块，采用SG3525来控制MOSFET的开通与关断。
驱动电路模块，用一个光耦和两个三极管来驱动MOSFET，既实现了隔离又完成了驱动。
测量显示模块，对电流使用10毫欧精密采样电阻进行采样，把电流转换成电压输入单片机中测量并显示，输出电压则进行直接采样，经过一级跟随器后输入单片机测量显示。
系统总体框图：
如图2所示：
图2
三、电路设计与参数计算
1、主电路设计
图3
（1）开关场效应管的选择
选择导通电阻小的IRF540作为开关管，其导通电阻仅为77m Ω（V GS =10V, I D =17A ）。
IRF540击穿电压V DSS 为55V ，漏极电流最大值为28A （V GS =10 V ， 25°C），允许最大管耗P CM 可达50W ，完全满足电路要求。
（2）电感的参数计算
滤波电感Lf 于开关管的存储时间与最小控制时间之和，变换器的输出将出现失控或输出纹波加大，因此希望变换器工作在电感电流连续状态。
所以，以最小输出电流Io min 作为电感临界连续电流来设计电感。
在开关关断时，由式1-4得：
s
Lmin min o
Lmin
off(max)
o f(max)f i )D 1U i T U L ∆-=
∆=
（
由Lf ≥Lf(min)，取Lf=27.7uH 。
（3）电容的参数计算
在开关变换器中，滤波电容通常是根据输出电压的纹波要求来选取。
该Buck 变换器的输出电压纹波要求V out(p-p)<25mv 。
若设0i o =∆，即全部的电感电流变化量等于电容电流的变化量，电容在
2/T 2/)T (T off on =+时间间隔内充放电，电容充电的平均电流：
)D 1(L 4T U 4
i 4
i I f
o L c c -=
∆=
∆=
∆
电容峰峰值纹波电压为：
)D 1(f
C 8L U dt I C 1U 2s
f f o 2
/T 0
c f
c -=
∆=
∆⎰
因此，得：
c
2
s f o f U f L 8)D 1(U C ∆-=
计算得 C f （max ）=67uF
由C f ≥C f(max)得，取C f=150uF 。
2.控制电路设计
本控制电路以SG3525为核心，再加上少许外围电路产生PWM 波控制MOS 管的通断。
图4
3、驱动电路设计
图5
4、辅助电源设计
本系统采用UC3842为核心，利用单端反激为系统提供+12V ，-12V 以及+5V ，+3.3V
电压给系统供电，此电源不仅有很高的效率，而且输出电压之间都是相互隔离的。
电路图如图6所示：
J3 图6
5、主要流程图
本程序主要通过键盘设定输出电压值,然后用芯片内部DA 产生基准电压，送
给Sg3525，实现电压稳定输出.并且为了减少干扰,软件采用同步采样的方法,即在DA 产生所需电压2微秒,再去采样,这样就可以避免采样到毛刺,进行错误的判断,导致输出电压不稳,再根据一些其它的反馈采样值进行调整,保证系统可以安全可靠稳定的工作。
图7
四、系统测试及结果分析
1、测试使用的仪器（如表1所示）
2、测试结果
1）、稳压测试，如表2所示
表2输出电压测试2）效率测试，如表3所示
3、产生偏差的原因
1）对效率等进行理论分析和计算时，采用的是器件参数的典型值，但实际器件的参数具有明显的离散性，电路性能很可能因此无法达到理论分析值。
2）电路的制作工艺并非理想的，会增加电路中的损耗。
4、改进方法
1）使用性能更好的器件，如换用导通电阻更小的电力MOS管，采用低阻电容。
2）使用软开关技术，进一步减小电力MOS管的开关损耗。
五．参考文献
【1】钟炎平《电力电子电路设计》华中科技大学出版社，2010.
【2】Abraham.I.Pressman 《开关电源设计第三版》电子工业出版社，2010. 【3】廖冬初聂汉平《电力电子技术》华中科技大学出版社，2009
【4】洪乃刚《电力电子技术基础》清华大学出版社，2008。
全桥dcdc变换器工作原理
全桥dcdc变换器工作原理
全桥DC-DC变换器是一种电源转换器，它可以将直流电压转换为另一种直流电压。
它由四个开关管和一个输出滤波器组成，其中每个开关
管都有一个二极管并连接成桥形。
在工作时，两个对角线上的开关管分别被打开和关闭，以控制输入电
压施加到输出端口的方式。
当S1和S4关闭时，输入电压施加到输出
端口的正极上，而当S2和S3关闭时，则施加到负极上。
在这种情况下，输出滤波器将平滑输出电压，并通过负载传递给负载。
此外，在每个周期结束时，在两个对角线上打开的开关管会关闭，并
在另外两个对角线上打开的开关管会切换状态以实现反向电流路径。
这种变换器可以通过调整各个开关管的占空比来控制输出电压。
例如，如果要降低输出电压，则可以增加S1和S4的占空比，并减少S2和
S3的占空比。
反之亦然。
总之，全桥DC-DC变换器是一种高效、可靠且灵活的电源转换器。
它可以广泛应用于许多领域，如工业、汽车、航空航天等。
《DCDC变换器》课件
提高电源系统的稳定性和 可靠性
降低电源系统的成本和维 护费用
提高电源系统的效率和性 能
提高电源系统的灵活性和 适应性
卫星电源系统：为 卫星提供稳定的电 源
航天器电源系统： 为航天器提供稳定 的电源
航空电子设备：为 航空电子设备提供 稳定的电源
导弹武器系统：为 导弹武器系统提供 稳定的电源
用于控制系统的电源供应 电机驱动和控制 传感器信号处理 工厂自动化设备的能源管理
数字化控制技术在DCDC变 换器中的应用
数字化控制技术的发展趋 势和挑战
软开关技术的概念：通过控制开关的导通和关断时间，实现开关的软切换，降低开关损耗。 软开关技术的分类：包括零电压开关（ZVS）、零电流开关（ZCS）和零电压零电流开关 （ZVZCS）。
软开关技术的应用：在DCDC变换器中，软开关技术可以提高变换器的效率和稳定性。
DCDC变换器广泛应用于各种 电子设备和电源系统中
它具有效率高、体积小、重 量轻等优点
实现直流电压的转换
为负载提供稳定的直流电压
添加标题
添加标题
用于分布式电源系统
添加标题
添加标题
提高电源利用效率和可靠性
按工作原理分类： 升压型、降压型 和升降压型
按输入输出电压 关系分类：隔离 式和非隔离式
按控制方式分类： 脉宽调制（PWM） 和脉冲频率调制 （PFM）
DCDC变换器的技 术发展
提高转换 效率：采 用新型拓 扑结构、 控制策略 等
降低损耗： 优化电路 设计、材 料选择等
提高稳定 性：采用 先进的控 制算法、 保护措施 等
提高可靠 性：采用 冗余设计、 故障诊断 等
提高集成 度：采用 模块化设 计、集成 电路等
六种基本DCDC变换器拓扑结构总结
六种基本DCDC变换器拓扑结构总结DC-DC变换器是一种将一种直流电压转换为另一种直流电压的电子设备。
根据其拓扑结构，可以将DC-DC变换器分为六种基本拓扑结构。
下面将对这六种拓扑结构进行总结。
1. 升压型拓扑结构（Boost Converter）：升压型拓扑结构是将输入电压提升到更高电压的一种拓扑结构。
其基本结构由一个电感、一个开关管、一个二极管和一个输出滤波电容组成。
工作原理为当开关管打开时，电感储存能量；当开关管关闭时，电感释放储存的能量，将电流经过二极管和输出滤波电容供给负载。
2. Buck拓扑结构（降压型拓扑结构）：Buck拓扑结构是将输入电压降低到更低电压的一种拓扑结构。
其基本结构由一个电感、一个开关管和一个输出滤波电容组成。
工作原理为当开关管打开时，电感储存能量；当开关管关闭时，电感释放储存的能量，将电流经过输出滤波电容供给负载。
3. Buck-Boost拓扑结构（降升压型拓扑结构）：Buck-Boost拓扑结构可以实现输入电压的增益和降低。
其基本结构由一个电感、一个开关管和一个输出滤波电容组成。
工作原理为当开关管打开时，电感储存能量；当开关管关闭时，电感释放储存的能量，将电流经过输出滤波电容供给负载。
该拓扑结构可以实现输入电压大于、等于或小于输出电压的转换。
4. 反激型拓扑结构（Flyback Converter）：反激型拓扑结构是一种将输入电压转换为输出电压的一种拓扑结构。
其基本结构由一个变压器、一个开关管和一个输出滤波电容组成。
工作原理为开关管导通时，电能储存在变压器中；开关管关闭时，变压器释放储存的能量，将电流经过输出滤波电容供给负载。
5. 单边反激型拓扑结构（Half-Bridge Converter）：单边反激型拓扑结构也是一种将输入电压转换为输出电压的一种拓扑结构。
其基本结构由两个开关管、一对二极管和一个输出滤波电容组成。
工作原理为开关管交替导通和关闭，将输入直流电压分别连接到变压器的两个输入端，以实现电压的转换。

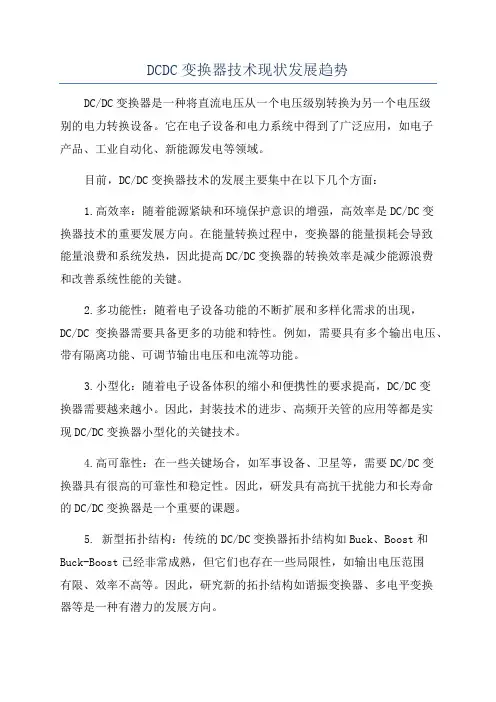

DCDC变换器技术现状发展趋势
