摇摆式输送机设计

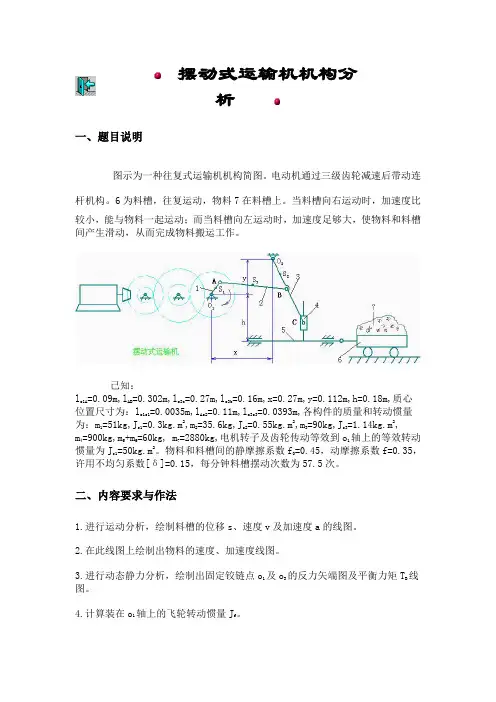

摆动式运输机机构分析
摆动式运输机机构分析一、题目说明图示为一种往复式运输机机构简图。
电动机通过三级齿轮减速后带动连杆机构。
6为料槽，往复运动，物料7在料槽上。
当料槽向右运动时，加速度比较小，能与物料一起运动；而当料槽向左运动时，加速度足够大，使物料和料槽间产生滑动，从而完成物料搬运工作。
已知：l o1A =0.09m,l AB =0.302m,l o3c =0.27m,l o3b =0.16m,x=0.27m,y=0.112m,h=0.18m,质心位置尺寸为：l o1s1=0.0035m,l As2=0.11m,l o3s3=0.0393m,各构件的质量和转动惯量为：m 1=51kg,J s1=0.3kg .m 2,m 2=35.6kg,J s2=0.55kg .m 2,m 3=90kg,J s3=1.14kg .m 2,m 4=900kg,m 5+m 6=60kg, m 7=2880kg,电机转子及齿轮传动等效到o 1轴上的等效转动惯量为J c1=50kg .m 2。
物料和料槽间的静摩擦系数f 0=0.45，动摩擦系数f=0.35，许用不均匀系数[δ]=0.15，每分钟料槽摆动次数为57.5次。
二、内容要求与作法1.进行运动分析，绘制料槽的位移s 、速度v 及加速度a 的线图。
2.在此线图上绘制出物料的速度、加速度线图。
3.进行动态静力分析，绘制出固定铰链点o 1及o 3的反力矢端图及平衡力矩T B 线图。
4.计算装在o 1轴上的飞轮转动惯量J f 。
5.试调整杆机构尺寸，进一步提高运输能力。
三、课程设计说明书内容1.机构简图和已知条件2.物料速度和加速度的求法（开始滑动位置、终止滑动位置、滑动过程中物料的速度、加速度表达式等）。
3.杆组的拆分方法及所调用的杆组子程序中虚参与实参对照表。
4.飞轮转动惯量的计算方法。
5.提高运动能力的措施。
6.自编程序中主要标识符说明。
7.主程序框图。
8.自编程序及计算结果清单。
9.各种线图：①料槽的位移、速度和加速度线图；②物料的速度和加速度线图；③平衡力矩线图；④固定铰链处反力矢端图；⑤等效转动惯量、等效阻力矩和等效驱动力矩线图。
摇摆式输送机课程设计
摇摆式输送机课程设计一、设计背景及意义随着工业生产自动化程度的提高，输送设备在各类生产线中发挥着重要作用。
摇摆式输送机作为一种新型的输送设备，具有结构简单、运行稳定、输送效率高等特点，广泛应用于食品、药品、电子等行业。
本课程设计旨在让学生了解摇摆式输送机的工作原理、结构特点及设计方法，培养学生在实际工程中分析问题、解决问题的能力。
二、设计内容及要求1. 了解摇摆式输送机的工作原理和结构特点；2. 学会分析摇摆式输送机的运动规律和力学性能；3. 掌握摇摆式输送机的部件选型和参数计算方法；4. 能够运用CAD软件进行摇摆式输送机的结构设计；5. 编写课程设计说明书，包括设计计算、图纸及相关技术要求。
三、设计步骤1. 查阅相关资料，了解摇摆式输送机的发展现状、应用领域及发展趋势；2. 分析摇摆式输送机的工作原理，掌握其主要组成部分及其功能；3. 学习摇摆式输送机的运动学和力学分析，了解其运动规律及受力情况；4. 根据实际需求，进行摇摆式输送机的部件选型和参数计算；5. 运用CAD软件进行摇摆式输送机的结构设计，绘制相关图纸；6. 编写课程设计说明书，总结设计过程及心得体会。
四、关键技术与创新点1. 摇摆式输送机的运动规律分析：通过对摇摆式输送机的运动学分析，得出其运动规律，为后续的部件选型和参数计算提供理论依据；2. 部件选型和参数计算：根据实际需求，合理选择摇摆式输送机的电机、减速器、链条等部件，并进行参数计算；3. 结构设计：运用CAD软件进行摇摆式输送机的结构设计，确保其结构合理、紧凑；4. 课程设计说明书的编写：详细记录设计过程、计算方法、图纸及相关技术要求，为后续的类似设计提供参考。
五、设计成果与应用前景1. 设计成果：完成摇摆式输送机的结构设计，绘制相关图纸，编写课程设计说明书；2. 应用前景：摇摆式输送机在食品、药品、电子等行业具有广泛的应用前景，本设计可为相关企业提供技术支持，提高生产效率。
摆动式运输机构课程设计
摆动式运输机构课程设计一、课程目标知识目标：1. 学生能理解摆动式运输机构的基本原理与构成，掌握其运动规律及特点。
2. 学生能够描述摆动式运输机构在工程实践中的应用场景，并解释其设计要点。
3. 学生掌握摆动式运输机构的相关术语及符号，能够阅读和理解相关工程图纸。
技能目标：1. 学生能够运用所学知识，设计简单的摆动式运输机构模型，并分析其运动特性。
2. 学生通过小组合作，完成摆动式运输机构的组装与调试，提升动手操作和团队协作能力。
3. 学生能够运用数学和物理知识解决摆动式运输机构在运动过程中遇到的问题。
情感态度价值观目标：1. 培养学生对机械工程领域的兴趣，激发其探索精神和创新意识。
2. 学生在学习过程中，养成积极思考、主动探究的学习习惯，增强问题解决能力。
3. 学生通过课程学习，认识到摆动式运输机构在生活中的应用价值，培养其关爱社会、服务社会的责任感。
本课程旨在帮助学生在理解摆动式运输机构基本原理的基础上，提升其动手实践和创新能力。
针对学生的年级特点，课程注重理论知识与实践操作相结合，培养学生对机械工程领域的兴趣和认知。
在教学过程中，关注学生的个体差异，鼓励合作交流，提高学生的综合素质。
通过具体的学习成果分解，使学生在课程结束后能够达到上述目标。
二、教学内容1. 摆动式运输机构的基本原理：介绍摆动式运输机构的概念、分类及其在工程中的应用，分析其运动原理和力学特性。
教材章节：第二章 第三节2. 摆动式运输机构的构成与设计：详细讲解摆动式运输机构的各个组成部分，包括摆动臂、驱动装置、传动装置等，并探讨其设计原则和要点。
教材章节：第二章 第四节3. 摆动式运输机构的运动分析：教授摆动式运输机构的运动方程、运动曲线，以及影响其运动性能的因素。
教材章节：第二章 第五节4. 摆动式运输机构的应用实例：分析摆动式运输机构在工业、农业、日常生活等领域的具体应用，举例说明其优势及特点。
教材章节：第二章 第六节5. 摆动式运输机构模型的组装与调试：指导学生进行小组合作，完成摆动式运输机构模型的制作、组装和调试，提高学生的动手实践能力。

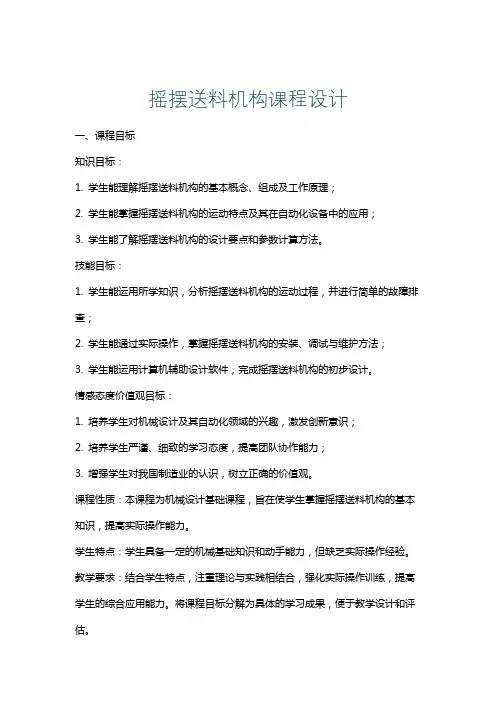

摇摆送料机构课程设计
摇摆送料机构课程设计一、课程目标知识目标：1. 学生能理解摇摆送料机构的基本概念、组成及工作原理；2. 学生能掌握摇摆送料机构的运动特点及其在自动化设备中的应用；3. 学生能了解摇摆送料机构的设计要点和参数计算方法。
技能目标：1. 学生能运用所学知识，分析摇摆送料机构的运动过程，并进行简单的故障排查；2. 学生能通过实际操作，掌握摇摆送料机构的安装、调试与维护方法；3. 学生能运用计算机辅助设计软件，完成摇摆送料机构的初步设计。
情感态度价值观目标：1. 培养学生对机械设计及其自动化领域的兴趣，激发创新意识；2. 培养学生严谨、细致的学习态度，提高团队协作能力；3. 增强学生对我国制造业的认识，树立正确的价值观。
课程性质：本课程为机械设计基础课程，旨在使学生掌握摇摆送料机构的基本知识，提高实际操作能力。
学生特点：学生具备一定的机械基础知识和动手能力，但缺乏实际操作经验。
教学要求：结合学生特点，注重理论与实践相结合，强化实际操作训练，提高学生的综合应用能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 摇摆送料机构基本概念：介绍摇摆送料机构的定义、分类及其在自动化设备中的应用。
教材章节：第一章第二节2. 摇摆送料机构组成及工作原理：分析摇摆送料机构的各组成部分及其功能，阐述工作原理。
教材章节：第一章第三节3. 摇摆送料机构的运动特点：讲解摇摆送料机构的运动规律、运动特性及其在实际应用中的优势。
教材章节：第二章第一节4. 摇摆送料机构设计要点与参数计算：介绍摇摆送料机构设计的基本原则、参数计算方法及注意事项。
教材章节：第三章5. 摇摆送料机构的安装、调试与维护：讲解摇摆送料机构的安装方法、调试技巧及日常维护要点。
教材章节：第四章6. 计算机辅助设计软件在摇摆送料机构中的应用：介绍计算机辅助设计软件的使用方法，结合实际案例进行操作演示。
教材章节：第五章7. 实际操作与故障排查：组织学生进行摇摆送料机构的实际操作，培养动手能力，并进行简单的故障排查训练。

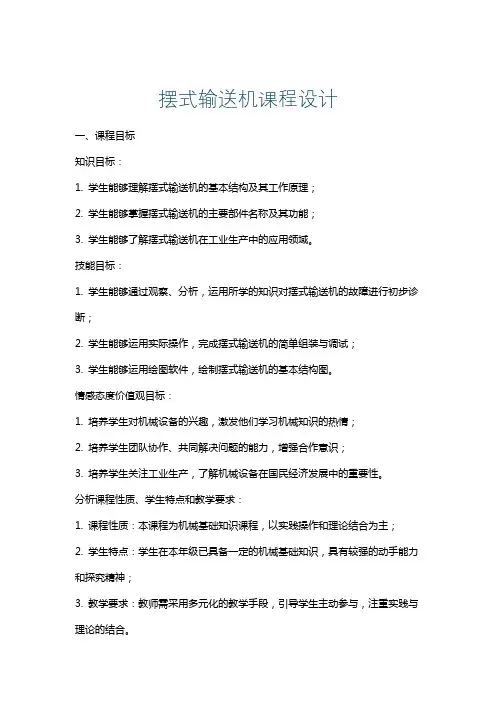

摆式输送机课程设计
摆式输送机课程设计一、课程目标知识目标：1. 学生能够理解摆式输送机的基本结构及其工作原理；2. 学生能够掌握摆式输送机的主要部件名称及其功能；3. 学生能够了解摆式输送机在工业生产中的应用领域。
技能目标：1. 学生能够通过观察、分析，运用所学的知识对摆式输送机的故障进行初步诊断；2. 学生能够运用实际操作，完成摆式输送机的简单组装与调试；3. 学生能够运用绘图软件，绘制摆式输送机的基本结构图。
情感态度价值观目标：1. 培养学生对机械设备的兴趣，激发他们学习机械知识的热情；2. 培养学生团队协作、共同解决问题的能力，增强合作意识；3. 培养学生关注工业生产，了解机械设备在国民经济发展中的重要性。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为机械基础知识课程，以实践操作和理论结合为主；2. 学生特点：学生在本年级已具备一定的机械基础知识，具有较强的动手能力和探究精神；3. 教学要求：教师需采用多元化的教学手段，引导学生主动参与，注重实践与理论的结合。
二、教学内容1. 摆式输送机的基本结构- 输送机各部件名称及作用- 输送带的类型及特点2. 摆式输送机的工作原理- 输送带的运动原理- 驱动装置与输送带之间的动力传递3. 摆式输送机的应用领域- 工业生产中的实际应用案例- 不同行业对摆式输送机的需求4. 摆式输送机的故障诊断与维护- 常见故障及其原因- 故障诊断方法与维护措施5. 摆式输送机的组装与调试- 组装步骤及注意事项- 调试方法与调试标准6. 输送机结构图的绘制- 绘图软件的使用- 结构图的绘制方法与技巧教学大纲安排：第一课时：摆式输送机的基本结构及各部件作用第二课时：摆式输送机的工作原理与运动分析第三课时：摆式输送机的应用领域及行业需求第四课时：摆式输送机的故障诊断与维护第五课时：摆式输送机的组装与调试实践第六课时：输送机结构图的绘制与展示教学内容与课本关联性：本教学内容以教材中关于摆式输送机的相关知识为基础，结合实际工业生产案例，注重理论与实践相结合，旨在提高学生对摆式输送机的认识和应用能力。
《机械原理课程设计》摇摆式输送机的设计
《机械原理课程设计》摇摆式输送机的设计摘要：摇摆式输送机是一种水平传送材料用的机械，由齿轮机构和六连杆机构等组成。
物料的输送是利用机构在某些位置输料槽有相当大加速度，使物料在惯性力的作用下克服摩擦力而发生滑动，滑动的方向恒自左往右，从而达到输送物料的目的。
关键词:减速器；传输机；摇摆0绪论当今社会随着科技的发展人们对于各种资源的需求和消耗是非常巨大的因此就会牵涉到资源的开采问题如何能够高效率,低风险,无污染的开发矿物资源是当今社会面临的重大难题。
所以针对矿产资源而开发的矿山摇摆式输送机的应用就越来越广泛。
事实上人们对输送机的研究从来没有停止过为了满足不同的要求出现了各式各样的输送机有摇摆式输送机和带式输送机等。
摇摆式输送机作为一种传统的输送机械,适用范围非常广。
除粘性大的物料以外,一般的固体散状物料和成件物品均可输送。
已被用于采矿、冶金等部门。
矿山摇摆式运输机能够在恶劣的生产条件下进行工作可以满足很多种工作条件适用范围非常广泛。
由于它的牵引构件和承载构件大多由金属材料制成因而与其他输送机械相比,所输送物料的适应性更强。
摇摆式运输机可输送重的、具有锐利棱边的、磨损性及腐蚀性强的散状物料或物品同时适宜输送高温(600一700℃)物料和成品物体。
另外在输送过程中还可以进行干燥、冷却、分类、清选等各种工艺作业。
1摇摆式运输机机构结构原理如图1所示，电动机1通过传动装置2使曲柄4回转，再经过六连杆机构使输料槽 9 作往复移动，放置在槽上的物料10 借助摩擦力随输料槽一起运动。
1.电机2.传动装置3.执行机图1摇摆式输送机示意图2摇摆式输送机机构结构设计通过查询一般摇摆式输送机说明手册得到一些关键数据如下表所示。
表1a.利用作图法确定机构的运动尺寸根据数据确定六连杆机构的尺寸采用图一所示的机构进行设计，并用CAD作图解法，图解法CAD图如图2所示。
图2根据表1数据，可求得LDB=0.6LDC=0.6*0.27m=0.162m,并做出摇杆的两个极限位置DB1,DB2,利用公式θ=180（K-1)/(K+1),计算出θ=10.19°。
机械课程设计摇摆式输送机
第4章
机构的运动学及动力学数值分析 ................................ 11
4.1 运动学分析 ........................................................................................................................11 4.1.1 建立位移方程 .....................................................................................................11 4.1.2 建立速度方程 .................................................................................................... 13 4.1.3 建立加速度方程 ................................................................................................ 14 4.2 动力学分析 .................................................................................................................... 15
进步，但是与国外相比，仍存在较大的差距。首先是整机性能的落后， 生产输送能力相对较低，事故率高；再者使用寿命短，关键零部件使 用寿命短，可靠性低；还有生产自动化程度不高，过载保护张力调节 能力不足。 国外摇摆式运输机技术发展很快，其主要表现在两个方面；一方 面是摇摆式运输机的功能的多元化，应用范围扩大化，发展成在各个 领域可以使用的运输机械。另一方面是摇摆式运输机本身技术与装备 有了巨大的发展，尤其是长距离、大运量、高速率运输机已成为运输 机发展的主要方向。 摇摆式运输机是为了适合矿山采矿等目的而设计的，因此就要解 决人力问题，最大限度的解放人力劳动，提高矿产资源的开采效率， 增大产量是设计的主要任务。 随着计算机技术和数学最优化理论的发展,使机械设计开始进入 计算机辅助设计和优化设计的阶段。对于能够建立优化数学模型的设 计问题,如机械零件的参数设计,可借助计算机,用数学最优化理论等 方法,使设计问题在满足约束的条件下,自动达到优化方案和优化参
机械原理课程设计摇摆式输送机
机械原理课程设计摇摆式输送机摇摆式输送机是一种常用的输送设备，能够将物体在水平方向上往返运动。
通过机械原理课程的学习，我们可以了解到摇摆式输送机的工作原理以及设计方法。
本文将介绍一种摇摆式输送机的课程设计，以帮助读者更深入地理解机械原理课程的知识。
一、摇摆式输送机的工作原理摇摆式输送机是利用电机的转动将物体推送到振动的导槽中，通过导槽的振动将物体传送到另一端。
摇摆式输送机包含减速机、电机、导槽和输送带等组件。
其中，减速机和电机是输送机的主要驱动部件，导槽和输送带则是物料的传输部件。
二、摇摆式输送机的设计1、摇摆式输送机的结构设计摇摆式输送机的结构一般包括导槽、振动器、输送机和支架等部件。
其中，导槽用于将物体从起点运输到终点，振动器用于产生振动，输送带用于将物体传送到终点。
2、摇摆式输送机的运动学设计运动学设计是指根据物体的运动轨迹和速度，设计输送机的结构和运动方式。
在摇摆式输送机的设计中，需要确定导槽和振动器的运动规律，以保证输送物体的平稳传输。
3、摇摆式输送机的动力学设计动力学设计是指根据输送机的结构和运动方式，计算出所需的动力和动力转换机构。
在摇摆式输送机的设计中，需要确定所需的电机功率和减速机比例，以满足输送物体的运动需求。
三、摇摆式输送机实验为了验证摇摆式输送机的设计效果，可以进行实验。
实验步骤如下：1、选择合适的物料进行实验，如砖块、铁块等。
2、将物料置于输送机起点，启动电机。
3、观察物料在导槽中的运动轨迹和速度，以判断设计是否合理。
4、调整电机功率和减速机比例，以适应不同类型的物料输送需求。
总之，摇摆式输送机是一种实用的输送设备，有广泛的应用前景。
通过机械原理课程的学习和课程设计，我们可以深入了解摇摆式输送机的工作原理和设计方法，进而提高机械设计能力和实践技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动机械课程设计说明书题目：摆式送料机构总体设计姓名学号：专业：农业机械化及其自动化班级:学院：农业工程与食品科学学院指导教师2015年7月15日目录前言 (2)第一章课程设计的指导书 (3)§1-1 课程设计目的 (3)§1-2 课程设计任务 (3)第二章摇摆式输送机设计过程 (4)§2-1 工作原理 (4)§2-2 设计要求及原始数据 (5)§2-3 设计内容及工作量 (5)§2-4 其他设计方案 (5)§2-5 利用解析法确定机构的运动尺寸 (6)§2-6 连杆机构的运动分析 (12)第三章传动系综合 (14)§3-1 电机的初步选择 (14)§3-2 V带的初步选择 (15)第四章课程设计总结 (18)第五章参考文献 (18)前言自动机械设计是一门以机构为研究对象的学科。
自动机械课程设计是使学生较全面的、系统的巩固和加深自动机械课程的基本原理和方法的重要环节，是培养学生“初步具有确定机械运动方案，分析和设计机械的能力”及“开发创新能力”的一种手段。
我们将从机构的运动学以及机器的动力学入手，研究机构运动的确定性和可能性，并进一步讨论机构的组成原理，从几何的观点来研究机构各点的轨迹、位移、速度和加速度的求法，以及按已知条件来设计新的机构的方法。
第一章自动机械设计课程设计指导书一．自动机械设计课程设计的目的自动机械设计课程设计是自动机械设计课程教学中最后的一个重要的实践性教学环节，是培养学个进行自动机械总体方案设计、运动方案设计、执行机构选型设计，传动方案设计控制系统设计以及利用用计算机对工程实际中各种机构进行分析和设计能力的一个重要的川练过程。
其目的如下：(1)通过课程设计，综合运用所学的知识，解决工程实际问题。
并使学生进一步巩固和加深所学的理论知识。
(2)使学生得到拟定机械总体方案、运动方案的训练，并且有初步的机械选型与组合及确定传动方案的能力，培养学生开发、设计、创新机械产品的能力。
(3)使学生掌握自动机械设计的内容、方法、步骤，并对动力分析与设计有个较完整的概念。
(4)进一步提高学生的运算、绘图、表达及运用计算机和查阅有关技术资料的能力。
(5)通过编写说明书，培养学生的表达、归纳及总结能力。
二．自动机械课程设计的任务自动机械课程设计的任务一般分为以下几部分。
(1)根据给定机械的工作要求，合理地进行机构的选型与组合。
(2)拟定该自动机械系统的总体、运动方案(通常拟定多个)，对各运动方案进行对比和选择，最后选定一个最佳方案作为个设计的方案，绘出原理简图。
(3)传动系统设计，拟定、绘制机构运动循环图。
三．课程设计步骤1．机构设计和选型（1）根据给定机械的工作要求，确定原理方案和工艺过程。
（2）分析工艺操作动作、运动形式和运动规律。
（3）拟定机构的选型与组合方案，多个方案中选择最佳的。
（4）设计计算。
（5）结构设计、画图。
（6）编写设计计算说明书。
2．自动机械总体方案设计（1）根据给定机械的工作要求，确定实现功能要求原理方案。
（2）根据原理方案确定工艺方案和总体结构。
（3）拟定工作循环图。
（4）设计计算。
（5）画图。
（6）编写设计计算说明书。
3．自动机械传动系统设计（1）分析工艺操作动作、各机构运动形式和运动规律选择动力机。
（2）确定传动机构方案和采用的传动形式，多个方案中选择最佳的。
（3）传动比分配、设计计算。
（4）传动系统结构设计。
（5）结构设计、画图。
（6）编写设计计算说明书。
四．基本要求1．课程设计必须独立的进行，每人必须完成设计图样A3一张，能够较清楚地表达所设计内容的原理、空间位置及有关结构。
2．根据设计任务书要求，合理的确定尺寸、运动及动力等有关参数。
3．进行相关的设计计算。
4．正确的运用手册、标准，设计图样必须符合国家标准规定。
5．编写设计计算说明书，说明方案确定的方法、依据，并进行分析和有关设计计算，把设计中所涉及的问题说明清楚。
说明书力求用工程术语，文字通顺简练，字迹工整、插图清晰，5000字左右。
五．时间安排共一周5天查资料1天确定方案1天设计计算1天绘图1天写设计说明书1天六．需交材料1．A3图纸一张（手画和计算机绘图均可）。
2．设计计算说明书一份（手写和打印均可）。
第二章摆式送料机构总体设计过程一工作原理1．工作原理摆动式搬运机是生产中经常用来对较笨重的货物或工件进行移位搬运的机械，其工作原理如图所示，电动机通过减速轮系(减速器)驱动一个六杆机构，原动构件A，而滑块5为其输出构件，利用沿块5的往复移动来搬运货1为该机构的物柄O1物或工件。
2．设计数据设计数据见表。
3．设计提示为机器运转平稳曲柄轴应设有飞轮。
二设计方案1.电机2.传动装置3.执行机构4.曲柄5.连杆Ⅰ6.加杆Ⅱ7.滑块8.连杆Ⅲ9.料槽 10.物料图2-2图2-3以上两种机构的对比：图2-2所示送料的往复运动，我们用曲柄滑块机构实现，当输入构件匀速转动时，输出构件带动滑块作往复移动，机构具有急回特性，但该方案中不但设计计算比较复杂，滑块5和作平面复杂运动的连杆3和4的动平衡也比较困难。
图2-3为六杆机构，直接通过电动机带动曲柄滑块转动从而使连杆2摆动最终使滑块左右运动，从而达到输送货物的效果。
其优点是成本比较低，结 构简单，缺点是摩擦大，耗费能量多。
三 利用解析法确定机构的运动尺寸如下图所示，选取摇杆分别处于左、右极限位置时，由解析法进行分析。
机构的自由度为：L H F=3n 2P P =35270=1--??根据设计数据的要求，曲柄4的转速n 4=114r/min,其角速度ω4为： 41142/11.94/60rad s rad s pw ´==极位夹角：00K 1 1.21=16.36K 1 1.21=180180--?++q对曲柄机构进行分析与设计：图2-3 曲柄摇杆机构如下图为另一部分的摇杆机构：图2-4 摆杆滑块机构O1ABO3构成了曲柄摇杆机构，由极限位置角φ1，φ2，和极位角θ求得O1A,AB,O3B杆长。
方程式如下：()()()()()()()222222123322222212332222312121212()2c o s (a r c t a n ())**()2c o s (a r c t a n ())**4s i n (/2)2c o s l l l a b b a l a b l l l a b b a l a b l l l l l l l l l θ1221-=++-ϕ--++=++-ϕ--+ϕ-ϕ=-++--+ 解得：1l =0.1074m ，2l =0.5306 m ，3l =0.5648m 。
摆杆滑块机构O 3CD 中，由导程H ，极限位置Lmin 可求得4l ，5l 杆长。
方程式如下：()()()()()22222254m i n 4m i n 1m i n22222254m i n 4m i n m i n()2c o s/2a r c t a n (/)()2c o s/2a r c t a n (/)l l b L lb L L b l l bH L lbH L H Lb ππ2=++-+-ϕ+=+++-++-ϕ++解得：4l =0.2924m ，5l =1.2099m 2.1.3 机构简图的分解：将连杆机构分解为原动件A: O 1A, 一个RRR 杆组AO 3B,一个RRP 杆组O3CD 。
杆组分析：图2-5 原动件A 图2-6 RRR 杆组图2-7 RRP杆组2.2 运动分析机构的运动分析是按给定机构的尺寸、原动件的位置和运动规律，求解机构中其余构件上特定点的位移、速度和加速度，以及各构件的对应位置、角位移、角速度、和角加速度。
本次对机构的分析主要是速度和加速度的分析，对搬运机进行运动分析，就是如何分析它运动过程中各个杆的情况.（1）计算连杆2 , 3 , 4的角度和滑杆的位置:L1+L2=L3+L ADL1cosθ1+L2cosθ2=L3cosθ3+L ED cosθ3L1sinθ1+L2sinθ2=L3sinθ3+L ED sinθ3θ4=arcsin((b-L3sinθ3)/L4)从上式可得：θ2 ，θ3，θ4（2）计算杆和角速度和滑块的速度，对以上的函数求导即可得：ω3=(L1sin(θ1-θ2)ω1)/(L3-Lce)sin(θ3-θ2)ω2=(ω3(L3-L ce)sin(θ3)-ω1L1sin(θ1))/(L2sin(θ2))ω4=-(ω3L3cos(θ3))/(L4cos(θ4))v f=-ω3L3sin(θ3)-ω4L4sin(θ4)对上面的函数求导计算连杆的角加速度和滑块的加速度：ε3=(Dcos(θ2)-Esin(θ2))/((L3-L ce)sin(θ2-θ3))ε2=(D+(L3-L ce) ε3sin(θ3))/(L2sin(θ2))ε4=(L4ω4ω4cos(θ4)-L3(ε3cos(θ3)-ω3ω3sin(θ3)))/(L4cos(θ4))a f=-L3(ε3sin(θ3)+ω3ω3cos(θ3))-L4(ε4sin(θ4)+ω4ω4cos(θ4))D=(L3-L ce)ω3ω3cos(θ3)-L1(ε1sin(θ1)+ω1ω1cos(θ1))-L2ω2ω2cos(θ2);E=-(L3-L ce)ω3ω3sin(θ3)-L1(ε1cos(θ1)-ω1ω1sin(θ1))+L2ω2ω2sin(θ2);2.3 做速度和加速度多边形做出机构位置的速度和加速度多边形，由上面的计算结果我们可以知道C1点的运动为复合运动。
A点绕O1做圆周运动，B点绕O3做圆周运动，D点在杆上做往复运动。
由此，（1）做出C1速度多边形如下图：图2-8 C1点速度多边形列方程错误！未找到引用源。
大小√错误！未找到引用源。
方向√错误！未找到引用源。
方程两边的所有速度矢量首尾相接成为速度链，两边速度链中第一个矢量始点同汇于极点P，最后一个矢量末点同汇于一点。
（2）做出C1点加速度多边形，如下：图2-9 C 1点加速度多边形列出加速度方程式：错误！未找到引用源。
大小 ： √ BC 2错误！未找到引用源。
α﹒BC方向 ： √ ∥BC ⊥BCC 点的加速度等于B 点加速度加C 点相对与B 点的加速度之和，如2-8中已经显示出来是叠加了。
（3）做C 2点的速度多边形：图2-10 C 2点速度多边形列出C2点的速度方程式： 1212C C C C V V V +=绝对 牵连 相对（4）做出C2点加速度多边形，如下：图2-11 C 2点加速度多边形对C 2进行列出方程式分析：rC C KC C C C a a a a 121212++=绝对 牵连rC C V 1212⋅⋅ω 相对 ⊥ rC C V 12由上式可以知道C 2 加速度由三个加速度所合成。
