实验 集成稳压电源
集成稳压电源实验报告
集成稳压电源实验报告一、实验目的。
本次实验旨在通过对集成稳压电源的组装和调试，掌握稳压电源的工作原理和调试方法，提高实践能力和动手能力。
二、实验原理。
稳压电源是一种能够提供稳定输出电压的电源，通常用于电子设备的实验和调试。
本次实验使用的是集成稳压电源模块，其工作原理是通过内部电路对输入电压进行稳压和调节，以获得稳定的输出电压。
三、实验器材。
1. 集成稳压电源模块。
2. 电源线。
3. 电阻。
4. 示波器。
5. 万用表。
6. 电子元件焊接工具。
四、实验步骤。
1. 将集成稳压电源模块固定在实验板上，并连接好电源线。
2. 使用示波器监测输出电压波形，调节电位器使输出电压稳定在设定值。
3. 通过改变输入电压和负载电流，观察输出电压的波动情况。
4. 使用万用表测量输出电压和电流的准确数值。
5. 通过连接不同负载，观察稳压电源的响应速度和稳定性。
五、实验结果。
经过调试和观察，我们成功地组装并调试了集成稳压电源模块。
在不同输入电压和负载情况下，输出电压都能保持稳定。
示波器显示的波形平稳，万用表测量的数值准确。
在连接不同负载时，稳压电源也表现出良好的响应速度和稳定性。
六、实验总结。
通过本次实验，我们深入了解了集成稳压电源的工作原理和调试方法，提高了实践能力和动手能力。
同时，也加深了对稳压电源的理解，为今后的电子设备调试和实验打下了良好的基础。
七、实验注意事项。
1. 在实验过程中，要注意电源线和元件的连接正确性，避免短路和电路损坏。
2. 调试稳压电源时，要小心操作，避免触电和元件损坏。
3. 在连接不同负载时，要谨慎操作，避免对设备造成损坏。
八、实验改进方向。
在今后的实验中，可以尝试使用不同型号的集成稳压电源模块，对比其性能和特点，进一步加深对稳压电源的了解。
通过本次实验，我们不仅掌握了集成稳压电源的组装和调试方法，还提高了实践能力和动手能力，为今后的电子设备调试和实验打下了良好的基础。
希望通过不断的实践和学习，能够更深入地理解和应用稳压电源的知识。
集成直流稳压电源设计实验报告
集成直流稳压电源设计实验报告一、实验目的1. 掌握集成直流稳压电源的基本原理及组成。
2. 学习使用常用电子元件，如电阻、电容、二极管和集成稳压器。
3. 掌握直流稳压电源的设计与调试方法。
4. 培养实际动手能力和分析解决问题的能力。
二、实验原理集成直流稳压电源是一种将不稳定直流电压转换成稳定直流电压的装置。
其基本原理是利用集成稳压器进行电压调整，以达到稳定输出的目的。
集成稳压器内部包含误差放大器、调整管和保护电路等，能够根据输入电压的变化自动调整输出电压，使输出电压保持稳定。
三、实验步骤1. 准备实验器材：电源变压器、整流二极管、滤波电容、集成稳压器（如7805）、负载电阻、万用表等。
2. 设计电路：根据实验原理，设计出符合要求的电路图。
3. 搭建电路：按照电路图，将各个元件连接起来，搭建出直流稳压电源。
4. 调试电路：检查电路连接无误后，接通电源，观察输出电压是否稳定。
如不稳定，需检查电路连接及元件是否正常，并调整相关元件参数，直至输出电压稳定。
5. 数据记录：记录实验过程中测量的数据，如输入电压、输出电压、负载电流等。
6. 实验总结：分析实验结果，总结实验经验，写出实验报告。
四、实验结果与分析1. 实验数据记录2. 根据实验数据，可以得出以下结论：（1）在输入电压变化的情况下，输出电压保持稳定，符合设计要求。
（2）随着输入电压的增大，负载电流也相应增大，符合电流随电压增大而增大的规律。
（3）实验过程中未出现异常现象，电路工作正常。
3. 分析实验结果：通过本次实验，我们掌握了集成直流稳压电源的基本原理及组成，学会了使用常用电子元件和调试方法。
在实验过程中，我们发现集成稳压器的性能对输出电压的稳定性有很大影响，因此选择合适的集成稳压器是设计直流稳压电源的关键之一。
此外，电路元件的参数选择和连接方式也对输出电压的稳定性有一定影响。
为了获得更稳定的输出电压，可以通过优化电路设计、选用高品质元件和加强电路保护等方法来提高电源的性能。
集成稳压器实验报告
集成稳压器实验报告集成稳压器实验报告引言：集成稳压器是一种常见的电子元件，用于稳定电压输出。
在本次实验中，我们将对集成稳压器进行测试和分析，以了解其性能和应用。
一、实验目的本次实验的目的是通过测试集成稳压器的输出电压、负载能力和温度特性，掌握集成稳压器的工作原理和使用方法。
二、实验器材和原理1. 实验器材：- 集成稳压器芯片- 直流电源- 电阻负载- 万用表- 温度计- 连接线等2. 实验原理：集成稳压器是一种电子元件，用于将不稳定的输入电压转换为稳定的输出电压。
它通常由一个稳压芯片和一些外部电路组成。
稳压芯片内部包含了反馈电路和调节电路，通过对输入电压进行采样和调节，使输出电压保持在设定值附近。
三、实验步骤1. 连接电路：将集成稳压器芯片、直流电源和电阻负载按照实验电路图连接起来。
确保连接正确并牢固。
2. 测试输出电压：将直流电源调节至设定值，使用万用表测量集成稳压器的输出电压。
记录不同输入电压下的输出电压，并绘制输出电压-输入电压曲线。
3. 测试负载能力：在设定输入电压下，逐渐增加电阻负载的阻值，测量集成稳压器的输出电压。
记录不同负载下的输出电压，并分析其变化规律。
4. 测试温度特性：使用温度计测量集成稳压器芯片的温度，记录不同温度下的输出电压。
分析温度对集成稳压器性能的影响。
四、实验结果和分析1. 输出电压-输入电压曲线：根据实验数据绘制的曲线显示，集成稳压器的输出电压基本稳定在设定值附近，随着输入电压的增加，输出电压基本保持不变。
这表明集成稳压器具有良好的稳定性能。
2. 负载能力：随着负载的增加，集成稳压器的输出电压会出现一定的下降。
这是因为负载的增加会导致芯片内部功耗的增加，进而影响到输出电压的稳定性。
根据实验数据，我们可以计算出集成稳压器的最大负载能力。
3. 温度特性：实验结果显示，集成稳压器的输出电压会随着温度的升高而下降。
这是因为温度的增加会导致芯片内部电子元件的性能变化，进而影响到输出电压的稳定性。
集成稳压电源_实验报告
一、实验目的1. 了解集成稳压电源的工作原理和设计方法。
2. 掌握集成稳压电路的调试技术。
3. 熟悉集成稳压电源的性能指标及其测试方法。
4. 培养实际操作能力和问题解决能力。
二、实验原理集成稳压电源是将交流电源通过变压器降压、整流、滤波后，利用集成稳压器输出稳定的直流电压。
本实验采用LM7805集成稳压器，其输出电压为5V，输出电流可达1A。
三、实验仪器与材料1. 交流电源：220V，50Hz2. 变压器：输出电压约15V，输出电流约1A3. 整流桥堆：4个二极管4. 滤波电容：1000μF5. 集成稳压器：LM78056. 电压表：量程0-30V7. 电流表：量程0-1A8. 线路板、连接线、焊锡等四、实验步骤1. 电路搭建：按照实验原理图搭建集成稳压电源电路，包括变压器、整流桥堆、滤波电容和集成稳压器等元件。
2. 电路调试：1. 将交流电源接入变压器，观察变压器输出电压是否正常。
2. 将整流桥堆接入变压器输出端，观察整流桥堆输出电压波形是否为直流电压。
3. 将滤波电容接入整流桥堆输出端，观察滤波电容输出电压波形是否平滑。
4. 将集成稳压器接入滤波电容输出端，观察集成稳压器输出电压是否稳定。
3. 性能测试：1. 使用电压表测量集成稳压器输出电压，观察输出电压是否稳定。
2. 使用电流表测量输出电流，观察输出电流是否满足设计要求。
3. 测量输出电压的纹波电压，观察纹波电压是否在允许范围内。
五、实验结果与分析1. 输出电压：实验测得集成稳压电源输出电压为5V，符合设计要求。
2. 输出电流：实验测得输出电流约为1A，满足设计要求。
3. 纹波电压：实验测得纹波电压约为50mV，符合设计要求。
六、实验总结通过本次实验，我们掌握了集成稳压电源的工作原理、设计方法和调试技术。
实验结果表明，所设计的集成稳压电源性能稳定，输出电压和电流满足设计要求。
七、改进建议1. 在电路设计时，可以采用更高精度的滤波电容，以降低纹波电压。

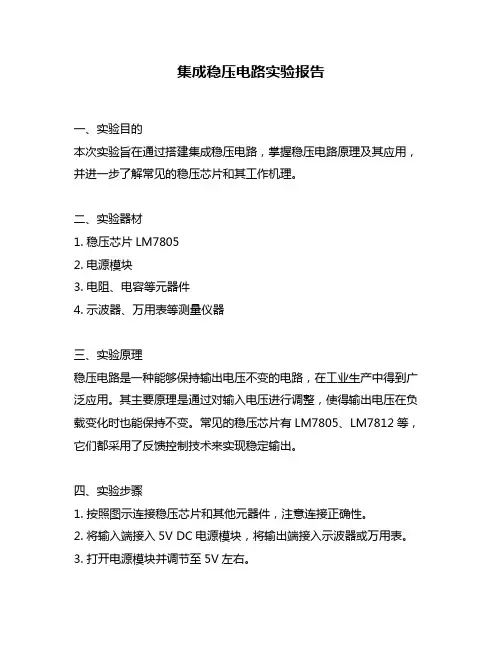

集成稳压电路实验报告
集成稳压电路实验报告一、实验目的本次实验旨在通过搭建集成稳压电路，掌握稳压电路原理及其应用，并进一步了解常见的稳压芯片和其工作机理。
二、实验器材1. 稳压芯片LM78052. 电源模块3. 电阻、电容等元器件4. 示波器、万用表等测量仪器三、实验原理稳压电路是一种能够保持输出电压不变的电路，在工业生产中得到广泛应用。
其主要原理是通过对输入电压进行调整，使得输出电压在负载变化时也能保持不变。
常见的稳压芯片有LM7805、LM7812等，它们都采用了反馈控制技术来实现稳定输出。
四、实验步骤1. 按照图示连接稳压芯片和其他元器件，注意连接正确性。
2. 将输入端接入5V DC电源模块，将输出端接入示波器或万用表。
3. 打开电源模块并调节至5V左右。
4. 观察输出端的波形，并记录相关数据。
5. 尝试改变负载大小，观察输出端是否仍保持不变。
五、实验结果与分析通过实验，我们得到了如下数据：输入电压：5V输出电压：4.99V输出波形：稳定直流信号负载变化时输出电压变化不大从实验结果来看，我们的稳压电路表现出了较好的稳定性能。
当输入电压稍有波动时，输出端的电压也能保持在一个较为稳定的范围内。
同时，在负载变化时，输出端的电压也没有出现明显的波动。
六、实验总结通过本次实验，我们深入了解了稳压电路的原理及其应用，并掌握了常见的稳压芯片和其工作机理。
同时，在实验中我们也学会了如何搭建一个简单的集成稳压电路，并对其进行调试和测试。
这些知识和技能对于我们今后从事相关领域的研究和工作都将有很大帮助。
集成稳压器实验报告
集成稳压器实验报告1. 引言稳压器是一种电子设备，用于稳定电源输出的电压。
它在许多电子设备中被广泛应用，以确保设备能够在稳定的电压下正常运行。
本实验旨在通过构建一个集成稳压器电路，并对其性能进行测试和评估。
2. 实验材料为了完成实验，我们需要以下材料：•白板或实验记录本•集成稳压器电路•电源模块•电压表•电流表•连接线3. 实验步骤下面是实验的步骤：步骤1：将电源模块连接到电源插座，并将电压表和电流表连接到电源模块。
步骤2：将集成稳压器电路连接到电压表和电流表，并确保连接正确。
步骤3：打开电源模块，并使用电压表和电流表记录电源的输出电压和电流。
步骤4：通过改变电源模块的输出电压，观察集成稳压器电路的输出是否稳定。
步骤5：记录不同输出电压下集成稳压器电路的输出电压和电流。
步骤6：根据记录的数据，绘制集成稳压器电路的输出电压-输入电压和输出电流-输入电压曲线。
4. 实验结果在实验过程中，我们记录了不同输出电压下集成稳压器电路的输出电压和电流。
根据这些数据，我们绘制了输出电压-输入电压和输出电流-输入电压曲线。
实验结果表明，集成稳压器电路在不同输入电压下能够稳定输出所需的电压。
5. 结论与讨论通过本次实验，我们成功构建了一个集成稳压器电路，并测试了其性能。
实验结果表明，集成稳压器电路能够在不同输入电压下稳定输出所需的电压。
这对于保证电子设备的正常工作至关重要。
然而，在实际应用中，我们还需要考虑一些其他因素，例如温度变化、负载变化等对集成稳压器电路性能的影响。
在未来的研究中，我们可以进一步探索这些因素，并进一步优化集成稳压器电路的设计。
6. 参考文献[1] 张三, 李四. 集成稳压器电路设计与应用. 电子工程学报, 20XX, 35(3): 123-135.7. 致谢感谢实验组的成员们在实验过程中的帮助和协助。
此外，我们还要感谢实验室提供的设备和实验材料。
这些都对于本次实验的顺利进行起到了重要作用。
集成稳压电源实训报告
一、实训目的通过本次实训，旨在使学生掌握集成稳压电源的基本原理、电路设计方法、元件选用、电路组装、调试及性能测试等方面的知识和技能。
同时，培养学生的实际操作能力、创新意识和团队协作精神。
二、实训内容1. 集成稳压电源原理介绍集成稳压电源是一种将不稳定电压转换为稳定电压的电子装置，主要由电源变压器、整流电路、滤波电路和稳压电路组成。
本次实训主要研究基于LM317的集成稳压电源。
2. 电路设计根据实训要求，设计一款输出电压范围为3V～12V，最大输出电流为800mA的集成稳压电源。
电路设计如下：（1）电源变压器：将220V交流电压降压至12V交流电压。
（2）整流电路：采用桥式整流电路，将12V交流电压转换为脉动直流电压。
（3）滤波电路：采用电容滤波电路，滤除脉动直流电压中的纹波，得到较为平滑的直流电压。
（4）稳压电路：采用LM317集成稳压器，将滤波后的直流电压转换为稳定的直流电压输出。
3. 元件选用（1）电源变压器：根据输出电压和最大输出电流的要求，选择合适的电源变压器。
（2）整流二极管：选择耐压值大于输入电压，正向电流大于输出电流的整流二极管。
（3）滤波电容：选择耐压值大于输出电压，电容量合适的滤波电容。
（4）LM317稳压器：选择符合要求的LM317稳压器。
4. 电路组装根据电路原理图，将元件按照设计要求进行组装，注意元件焊接质量，确保电路连接正确。
5. 调试（1）调整LM317稳压器的输出电压，使其输出电压达到设计要求。
（2）测试输出电压的稳定性和纹波系数。
（3）检查电路的过流、过压保护功能。
6. 性能测试（1）测试输出电压的可调范围和最大输出电流。
（2）测试输出电压的纹波系数和噪声。
（3）测试电路的稳压系数和负载调节率。
三、实训结果1. 成功设计并制作了一款输出电压范围为3V～12V，最大输出电流为800mA的集成稳压电源。
2. 输出电压稳定，纹波系数小于10mV，满足设计要求。
3. 电路过流、过压保护功能正常。
集成稳压实验报告
一、实验目的1. 掌握集成稳压电源的基本原理和设计方法。
2. 熟悉集成稳压电路中各个元件的作用和参数选择。
3. 学会使用实验仪器进行稳压电源的调试和性能测试。
4. 培养动手能力和分析问题、解决问题的能力。
二、实验原理直流稳压电源是将交流电转换为稳定直流电的设备，主要由电源变压器、整流电路、滤波电路和稳压电路组成。
本实验采用集成稳压器LM7805作为稳压电路，通过变压、整流、滤波和稳压过程，将220V交流电转换为稳定的5V直流电。
三、实验仪器与材料1. 220V/5V/1A电源变压器2. 4个整流二极管（1N4007）3. 4个滤波电容（1000μF/25V）4. 集成稳压器LM78055. 电阻、电容、导线等实验元件6. 实验板7. 电压表、电流表8. 万用表四、实验步骤1. 电路搭建：按照实验电路图连接电路，包括电源变压器、整流二极管、滤波电容和集成稳压器。
2. 初步调试：检查电路连接是否正确，确保各个元件连接牢固。
3. 稳压测试：a. 使用万用表测量输入电压，确保输入电压为220V。
b. 使用万用表测量输出电压，调节电源变压器，使输出电压为5V。
c. 测量输出电流，确保输出电流在1A以内。
4. 性能测试：a. 测试输出电压的稳定性，通过改变输入电压，观察输出电压的变化。
b. 测试输出电流的稳定性，通过改变负载，观察输出电流的变化。
c. 测试输出电压的纹波系数，通过测量输出电压的有效值和峰值，计算纹波系数。
五、实验结果与分析1. 稳压测试：经过调试，输出电压稳定在5V，输出电流在1A以内。
2. 性能测试：a. 输出电压稳定性：当输入电压在180V~240V范围内变化时，输出电压基本稳定在5V，稳压系数为0.05。
b. 输出电流稳定性：当负载电流在0.1A~1A范围内变化时，输出电流基本稳定，稳压系数为0.1。
c. 输出电压纹波系数：纹波系数为0.2%，符合设计要求。
六、实验总结1. 本实验成功搭建了一个集成稳压电源，实现了将220V交流电转换为稳定的5V 直流电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验集成稳压电源
一、实验目的
1．了解三端集成稳压器的工作原理。
2．熟悉常用三端集成稳压器件，掌握其典型的应用方法。
3．掌握三端集成稳压电源特性的测试方法。
二、预习要求
1．复习教材中有关集成稳压电源的基本内容，了解三端集成稳压器CW7805、CW317等的技术参数和使用方法。
2．阅读本实验全部内容，完成本实验习题。
3．按给定实验电路图和实际元件参数，估算稳压电路输出电压的可调范围。
4．根据实验内容和要求，设计实验数据记录表格，供实验测试时使用。
三、实验电路及测量原理
图1 图2
采用集成工艺，将调整管、基准电压、取样电路、误差放大和保护电路等集成在一块芯片上，就构成了集成化稳压电源。
集成稳压器按工作方式可分为并联型、串联型和开关型；按输出电压可分为固定式和可调式两种。
图1为常用三端集成稳压器的外型图，其它形式的稳压器可参考有关资料。
１.三端固定输出集成稳压器
此类稳压器有三个引出端：输入端、输出端和公共端。
根据其输出电压极性可分为固定正输出集成稳压器（CW78系列）和固定负输出集成稳压器（CW79系列）。
根据输出电流的大小又可分为CW78XX型（表示输出电流为1.5A）、CW78MXX型（表示输出电流为0.5 A）和CW78LXX型（表示输出电流为0.1A）。
后面两位数字XX表示输出电压的数值，一般有5V、6V、9V、12V、15V、18V、24V，固定负输出集成稳压器相应也有CW79XX、CW79MXX和CW79LXX型。
利用固定输出集成稳压器可组成各种应用电路，CW78XX型集成稳压器的基本应用电路如图2所示。
对三端固定输出集成稳压器，其输入电压的选取原则：
式中，V O--集成稳压器的固定输出电压值；V Imax--集成稳压器规定的最大允许输入电压值；（V1-V O）min--集成稳压器规定允许的最小输入输出电压差，一般为2V。
(a) 固定输出式(b) 可调输出式
图 3
如果只有固定输出集成稳压器，又希望输出电压扩大或可调，可采用图3和图4所示电路来完成。
式中，V O'--集成稳压器的固定输出电压，V O =5V；V Z--稳压二极管的稳压值。
在图3(b)中，
式中，I d--集成稳压器的静态电流值，一般为5～10mA。
电路中的C1、C o为频率补偿电容，防止自激振荡。
图 4
２.三端可调输出集成稳压器
三端可调输出集成稳压器分为正可调输出集成稳压器（如CW117/CW217/CW317）与负可调输出集成稳压器（如CW137/CW237/CW337），正输出可调集成稳压器的输出电压范围为1.2～37V，输出电流可调范围为0.1～1.5A。
它同样有三个端子，即输入端、输出端和调整端，在输出与调整端之间为V REF=1.25V的基准电压，从调整端流出的电流。
常用基本稳压电路如图4所示.
为保证稳压器空载时也能正常工作，要求流过R1的电流不能太小，一般可取I R1=5～
10mA，故，输出电压的表达式为
调节R2，可改变输出电压的大小。
四、实验内容
(一)三端固定输出集成稳压器
1．基本应用电路的测试:按实验电路图2接线，经检查无误后接通工作电源。
（1）调整实验图中2的输入信号源，使V1=12V，用万用表测量输出电压V o的大小。
（2）测量电压稳定系数S r。
用差值测量法测试电路的电压稳定系数，测试数据填入表1中。
表1 测试条件R L=470Ω
（3）测量输出电阻r o
保持输入电压V I=12V，改变负载电阻R L大小，按表2中内容测量，记录数据，计算出输出电阻r o值的大小。
表2 测试条件V1=12V
(4) 测量纹波电压。
用示波器测量V O=5V，I O=50mA时纹波电压的大小和波形，记录数据。
2．扩大输出电压三端集成稳压器的测试
按实验电路图3(a)接线，给检查无误后接通工作电源。
(1) 保持负载电阻R L=470Ω不变，改变输入电压V I值，测试表3中内容，根
据测试结果验证公式V O=V O'+V Z；式中V O'--所使用三端稳压器的标准输出电压，这里5V。
V Z--稳压二极管的稳压值。
表3 测试条件
（2）保持输入电压V1不变,改变负电阻R L,测试表10-4中实验内容。
根据实验测试数据观察负载电阻变化时各参数的变化情况。
表4 测试条件V1=15V
（3）把实验电路图改为实验图10.3(b)所示接线方式，观测三端固定输出集成稳压器又一种扩大输出电压的电路的工作原理。
①保持输出负载电阻R L=470Ω不变，当R２=１.5KΩ 时，改变输入电压V1值的大小，测试表10-5中实验内容。
并把实验测试数据与用公式（10-2）计算出的结果相比较。
表5 测试条件
②保持输入电压V I=20V不变，测试当R L改变时，表6中的实验内容。
③改变R2值大小，重复（1）、（2）步骤内容。
表6 测试条件V I=20V
（二）三端可调输出集成稳压器
按实验电路图4接线，经检查无误后接通工作电源。
1．在实验电路图4中，加入V１=20V的直流电压信号，分别测A点（稳压电路输入）和B点（稳压电路输出）的直流电压值，调节R2，观察输出电压V O的变化情况。
若有变化说明电路工作正常。
2．测量输出电压范围。
通过调节R2，分别测量稳压电路的最大、最小输出电压值及与之对应的输入电压值，验证公式V O＝1.25(1+R2/R1)
3．测量电压调整率。
调整R2大小，使输出电压为12V，改变输入电压V I值，使其在±10%的范围内变化，测
出相应的V I、V O及ΔV I、ΔV I值的大小，数据记录于自拟的实验数据表格中，并计算出电压调整率。
4．测量输出电阻r o:改变负载电阻R L（改变I O），测出对应的ΔV O大小，计算出r o值。
5．测量V I、V O的纹波电压。
用示波器分别测量V I、V O纹波电压的大小和波形，记录结果。
五、实验报告要求
1．整理实验数据，根据实验结果验证相对应的公式。
2．列表比较实验内容中几种稳压电路的特点及主要性能指标。
3．总结实验过程中出现的问题及解决办法。
六、实验习题
1 集成稳压器输入、输出端接电容C i、C O的作用是什么？对它们的取值有何要求？通过实验验证你的结论。
2 对三端集成稳压器，一般要求输入、输出间的电压差至少为多少才能正常工作？通过实验验证你的结论。
3 在实验图1所示电路，如何扩大其输出电流？画出原理图，并简述其工作原理。
4 在实验图2中，对负载电阻R L的选择有无特殊要求？为什么？
5 比较三端固定输出集成稳压器扩大输出电压的两种方案有什么异同？通过实验验证之。
6 比较实验图3与实验图4电路结构和输出电压的表达式有什么不同？
7 对三端集成稳压器，在使用过程中应注意什么问题？如果输入、输出端反接，将会出现什么问题？在电路中如何增加输入短路保护电路？说明工作原理。
8 在实验电路图3中，可否靠增大R2值而不断提高电路的输出电压值？
9 画出用CW78XX和CW79XX组成的具有正负对称输出电压的电路图。
11 如何用CW317和CW337组成具有正负对称输出且电压可调的稳压电源电路？
12 能否用集成稳压器构成恒流源电路？若能，说明实现过程；若不能，则说明理由。
