通风、空调工程安装常见的质量通病
通风与空调施工质量通病
通风与空调工程施工质量通病风管制作及安装一、“镀锌钢板矩形风管的强度不够"导致系统运转时，风管表面颤动，造成环境噪声污染，降低风管的使用寿命。
产生的原因：1、制作风管的钢板厚度不符合施工及验收规范的要求；2、咬口的形式选择不当；3、没有采取加固措施。
预防措施：1、风管材料的厚度的选用需按施工及验收规范上的要求；2、对于风管长边的长度≥630 mm或者保温风管≥800 mm,其管长在 1200mm以上,必须采取相应的加固措施。
二、“镀锌钢板矩形风管有扭曲或翘角”会使风管与风管连接受力不均，法兰垫片不严密，增加漏风量.产生的原因:1、矩形板料下料后，未对四个角进行严格的角方测量；2、风管四个角处的咬口宽度不相等;3、手工咬口合缝受力不均.预防措施：1、材料找方划线后，检查每片宽度、长度及对角线的尺寸,对超出误差范围的尺寸应予以校正；2、下料后将风管相对面的两片重合起来，检查其尺寸的准确性；3、操作时应保证咬口宽度一致。
三、“风管与风管连接的密封垫片安装不符合要求”增加风管内冷、热量的损耗。
产生的原因:1、通风、空调系统选用的法兰垫片的质量不好；2、同一法兰四周的螺栓压紧程度不相同。
预防措施：安装时选用正规的法兰垫片，法兰四周的螺栓压紧的程度均匀。
四、“矩形直角弯头阻力大”使得送排风风量不够.产生的原因:矩形直角弯头平面尺寸A＞500mm时无设置导流叶片。
预防措施：矩形直角弯头平面尺寸A＞500mm时应设导流叶片，以消除涡流现象,减小阻力。
五、“风管法兰生锈”影响美观，降低风管的使用寿命。
产生的原因:除锈不彻底，防锈漆稠度过大或过小，牌号选用不当，防锈漆头道未干又刷下一道，地下室相对较潮湿等原因都会导致法兰生锈。
预防措施：安装风管时保证地下室没有积水，按相关规范要求刷防锈漆及面漆各两道。
空调制冷系统安装一、“管道内存在气堵”会使系统运行时水流量不够，空调制冷效果不好或不制冷。
产生的原因分析:管道最高点或可能有空气集聚处没有安装排气装置,最低点或可能有积存水处不装泄水装置.预防措施：1、尽量减少管道爬弯,如有爬弯应在最高点增设排气阀;2、空调末端设备安装高度应高于主管，支管不应有下弯。
通风与空调工程质量通病与预防措施
通风与空调工程质量通病与预防措施(1)金属风管制作质量预控措施序 易产生的质量问题 预防措施 号1 铆钉脱落2 风管法兰连接不方3 法兰4 管件连接空洞(2)风管安装质量预控措施序 产生的质量问题号 支、吊架不刷油吊杆 1过长2 支、吊架间距过长3 法兰腰箍开焊4 螺丝漏穿或者不紧松动5 帆布口过长扭曲6 修改风管铆钉孔未堵7 垫料脱落8 不涂密封胶(3)风机安装质量预控措施①风机运转中皮带滑下或者产生跳动：应检查两皮带轮是否找正，并在一条中线 上，或者调整两皮带轮的距离；如皮带过长应更换。
防治措施增加责任心， 制完后应及时刷油， 吊杆截取 时子细核对标高。
落实规范要求， 安装完后认真复查有无间距 过大现象安装前子细检查，发现问题及时调整增加责任心，法兰孔距应及时调整铆接帆布应拉直， 对正铁皮条要压紧帆布不 要漏卸修改后应用密封胶堵严严格按工艺做，法兰表面应清洁认真按规范操作增加责任心，铆后检查，按工艺正确操作， 加长铆钉用方尺找正，使法兰与直管棱垂直，管口、 四边翻边量宽度一致管片压口前口要倒角，咬口重叠处翻边时铲 平四角不应浮现豁口。
浮现空洞用焊锡密封、堵严。
②风机产生与转速相辅的振动：应检查叶轮分量是否对称或者叶片上是否有附着物；双进通风机应检查两侧进气量是否相等，如不等，可调节挡板，使两侧进风口负压相等。
③通风机和电动机整体振动：应检查地脚螺栓是否松动，机座是否紧固；与通风机相连的风管是否加支撑固定；柔性短管是否过紧。
④风机减震器所承受的压力不均。
应适当调整减震器的位置，或者检查减震器的底板是否同基础固定。
6.2 电气安装质量通病与预防措施(1)高压配电系统应注意的质量问题：严格按照像关规范配合供电局和业主做好验收交接工作。
(2)成套配电盘(柜)安装应注意的质量问题：①认真做好“开箱验收检查记录”，基础未作验收以前不要过早的拆除设备的包装；②基础中的预留预埋工事在土建施工时就应严格把关。

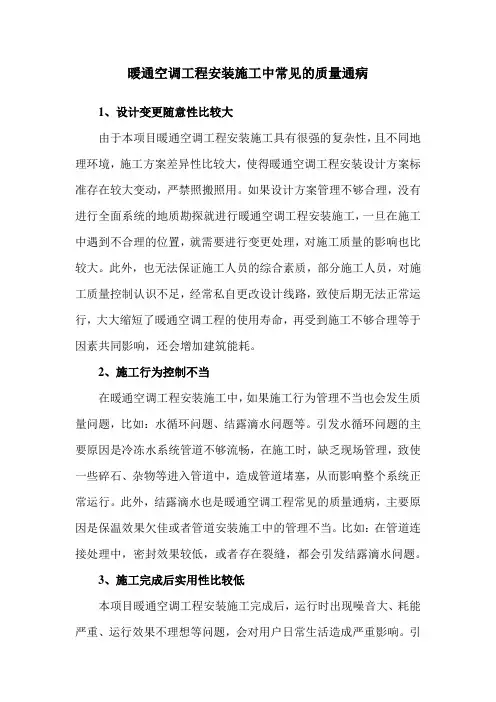

暖通空调工程安装施工中常见的质量通病
暖通空调工程安装施工中常见的质量通病1、设计变更随意性比较大由于本项目暖通空调工程安装施工具有很强的复杂性，且不同地理环境，施工方案差异性比较大，使得暖通空调工程安装设计方案标准存在较大变动，严禁照搬照用。
如果设计方案管理不够合理，没有进行全面系统的地质勘探就进行暖通空调工程安装施工，一旦在施工中遇到不合理的位置，就需要进行变更处理，对施工质量的影响也比较大。
此外，也无法保证施工人员的综合素质，部分施工人员，对施工质量控制认识不足，经常私自更改设计线路，致使后期无法正常运行，大大缩短了暖通空调工程的使用寿命，再受到施工不够合理等于因素共同影响，还会增加建筑能耗。
2、施工行为控制不当在暖通空调工程安装施工中，如果施工行为管理不当也会发生质量问题，比如：水循环问题、结露滴水问题等。
引发水循环问题的主要原因是冷冻水系统管道不够流畅，在施工时，缺乏现场管理，致使一些碎石、杂物等进入管道中，造成管道堵塞，从而影响整个系统正常运行。
此外，结露滴水也是暖通空调工程常见的质量通病，主要原因是保温效果欠佳或者管道安装施工中的管理不当。
比如：在管道连接处理中，密封效果较低，或者存在裂缝，都会引发结露滴水问题。
3、施工完成后实用性比较低本项目暖通空调工程安装施工完成后，运行时出现噪音大、耗能严重、运行效果不理想等问题，会对用户日常生活造成严重影响。
引发此类问题的主要原因是施工技术选择不当。
为保证施工质量，需要对各道施工工序严格控制，发现问题及时处理。
就我国目前暖通空调工程安装施工发展现状而言，风机设计技术日益成熟，但仍然存在噪声超标的问题，究其原因是设计不够合理。
在暖通空调工程中包含很多空调机组，存在噪音是在所难免的。
但为保证暖通空调系统可以正常运行，必须切实做好隔热散热设计，确保每个空调机组都能正常运行。
通风与空调工程常见质量通病及解决办法解析
现象：风管的大边上下有不同程度的下沉， 两侧面小边稍向外凸出，有明显的变形。 产生的原因分析： （1）制作风管的钢板厚度不符合施工及验 收规范的要求； （2）咬口的形式选择不当； （3）没有采取加固措施；
后果：风管采用钢板厚度达不到标准及不 按规定加固，造成风管强度不够，当风机 启动或关闭时，矩形风管会发生轰隆的声 音；风机正常运行时，风管壁也会发生振 动声（不保温风管）。
铁皮风管转角过渡比较顺畅
通病4：法兰互换性差
规范要求：4.3.2 金属法兰连接风管的制作 还应符合下列规定：1 风管法兰的焊缝应熔 合良好、饱满，无假焊和孔洞；法兰平面 度的允许偏差为2mm，同一批量加工的相 同规格法兰的螺孔排列应一致，并具有互 换性。
（3）风管加固的措施如图410所示。矩形风管边长大于或 等于630mm和保温风管边长 大于或等于800mm，其管段 长度大于1200mm时，均应采 取加固措施。对边长小于或等 于800mm的风管，宜采用楞 筋、楞线的方法加固。当中压 和高压风管的管段长度大于 1200mm时，应采用加固框的 方法加固。高压风管的单咬口 缝应有加固补强措施。当风管 的板材厚度大于或等于2mm时， 加固措施的范围可放宽。
产生的原因分析： （1）矩形板料下料后，未对四个角进行严 格的角方测量； （2）风管的大边或小边的两个相对面的板 料长度和宽度不相等； （3）风管的四个角处的咬口宽度不相等； （4）手工咬口合缝受力不均
防治措施：（1）矩形板下料时应最好采用 机械下料（如剪板机），使用牛头剪板机 时，应准确测量剪板机的固定边与平板台 的垂直度； （2）风管板材采用机械剪切时，最好在剪 板平台两边测量相同的长度，并设置明显 的标识，以方便剪切时板材边对准标识， 同时也可以加快生产速度；
空调工程常见的质量通病及防治措施
空调工程常见的质量通病及防治措施
1. 管道漏水
管道漏水是空调工程中常见的质量问题之一。
主要原因包括管
道连接处未密封好、管道铺设不平整等。
为了预防和解决管道漏水
问题，可以采取以下措施：
- 在管道连接处使用密封胶等密封材料，确保连接处密封良好。
- 对于铺设不平整的管道，可使用挂钩或支架来调整管道的高低，保证管道的水平度。
2. 制冷效果不佳
制冷效果不佳是空调工程中常见的问题，会导致空调系统无法
提供令人满意的冷却效果。
其常见原因包括：
- 空调室外机散热器被堵塞，影响散热效果。
- 空调室内机过滤网未定期清洁，导致空调出风口堵塞。
为了改善制冷效果，我们可以采取以下措施：
- 定期清洁空调室外机的散热器，确保其散热效果正常。
- 定期清洁空调室内机的过滤网，防止出风口堵塞。
3. 电气故障
电气故障是空调工程中常见的质量问题，可能导致空调系统无法正常运行。
常见的电气故障原因包括线路接触不良、电路板损坏等。
为了预防和解决电气故障问题，可以采取以下措施：- 定期检查空调电路线路的接触情况，确保连接良好。
- 避免使用过大功率的电器设备与空调一起使用，以防止电路负荷过重导致电路板损坏。
以上是空调工程常见的质量通病及防治措施的简要介绍，通过以上措施的实施，可以有效预防和解决这些问题，提高空调工程的质量和性能。
通风空调工程施工的质量控制及通病的防治
通风空调工程施工的质量控制及通病的防治通风空调安装工程是建筑工程中一个重要的分部工程，本文就深入探讨了通风空调工程施工的质量控制及通病的防治。
标签：通风空调;质量控制;通病防治通风空调的施工工程质量和工程项目的功能发挥以及使用周期息息相关，其工程质量和工程设计以及设备的性能有着密切的关系，同时还取决于安装的质量。
一、通风空调工程施工过程中质量控制措施1、风管及部件安装的质量控制。
风管和部件的安装位置、标高必须符合设计要求;安装必须牢固，不得脱落和变形;穿出屋面的风管要用拉索固定，但不得拉在法兰上;部件的方向正确，操作方便，防火阀检查孔的位置必须设在便于操作的部位。
支、吊、托架的形式、规格、位置和间距及固定必须符合设计和施工规范的规定，严禁设在风口、阀门及检修门处。
不保温通风管支、吊、托架的间距应符合设计要求，如设计无要求，当水平安装时，风管直径或矩形大边长小于400mm，间距不超过4m;大于或等于400mm，不超过3m;当垂直安装时，间距不应大于4m，每根立管的固定件不少于2个。
风管的法兰面应与风管中心垂直，两相对的法兰连接面应相互平行、严密，螺栓应紧固，螺栓的外露长度应一致，同一管段的法兰螺母均在同一侧。
柔性短管安装不得歪斜、扭曲和变形，与设备相连接时松紧应适宜，安装在风机吸人口柔性短管应绷紧些，以免减少吸入管的截面积。
2、空气处理设备安装质量控制（1）空气处理室。
金属空气处理室各段的组装，应平整牢固，连接紧密，位置正确，喷淋段不得渗水。
空气喷淋段检修视门不得漏水。
凝结水的引流管应畅通，凝结水不能外溢。
表面式热交换器的散热片应保持清洁、完整、无碰坏和堵塞;表面式热交换器凡具有合格证明，并在技术文件规定的期限内，外表无损伤时，安装前可不作水压试验，否则应做水压试验。
表面式热交换器与围护结构的缝隙，以及表面式热交换器之间的缝隙，应用耐热材料堵严。
（2）通风机的安装。
通风机安装前应进行检查。
检查的内容主要有：根据装箱清单，核对叶轮、机壳和其他部位的主要尺寸，进风口、出风口的位置是否与设计相符合;叶轮的转向是否符合设备技术文件的规定;是否有锈蚀、变形、碰伤等现象，进风口，出风口是否有盖板严密遮盖，并应有产品出厂合格证和质量保证书。
通风空调工程安装常见质量通病
通风空调工程安装常见质量通病
第13页
风管制作与安装
13 、铝板风管耐腐蚀性能降低 13.1 表现形式风管表面有划痕, 焊缝内
遗留焊渣和焊药, 风管局部腐蚀。 13.2 危害性降低铝板通风管道抗腐蚀能
力, 缩短使用寿命。
通风空调工程安装常见质量通病
第14页
风管制作与安装
通风空调工程安装常见质量通病
第2页
风管制作与安装
3. 薄钢板矩形弯头角度不准确 3.1 表现形式弯头表面不平，管口对角线不相等，咬口
不严。 3.2 危害性 影响与弯头连接支管和风口坐标位置，并
增加系统漏风量。 3.3 产生原因分析 ① 弯头侧壁、弯头背和弯头里片料尺寸不准确； ② 两大片料未严格角方； ③ 弯头背和弯头里弧度不准确； ④ 如采取手工进行联合角型咬口，咬口部位宽度不相
通风空调工程安装常见质量通病
第12页
风管制作与安装
12.3 产生原因分析 ① 风管板材下料、加工方法不妥； ② 在操作过程中, 碳素钢与不锈钢接触, 使其表面出现腐蚀中心, 破坏其
氧化层钝化膜； ③ 选取焊接工艺不合理, 应采取氩弧焊、直流电弧焊, 但不得采取氧气—
—乙炔焊。 ④ 焊接过程中未采取预防焊渣飞溅直接下落到风管板材上办法, 应在焊
通风空调工程安装常见质量通病
第10页
风管制作与安装
11 、无法兰风管连接不严密 11.1 表现形式风管与插条法兰间隙过大, 系统运转后
有较大漏风现象。 11.2 危害性 因为风管连接不严密, 增加了系统漏风量,
使运行能耗增加, 甚至造成空调系统风量不足, 影响空 调房间温、湿度要求, 并增大环境噪声。 11.3 产生原因分析 ① 压制插条法兰形状不规则； ② 插条法兰结构形式选取不妥； ③ 采取U形插条连接时, 风管翻边尺寸不准确； ④ 未采取涂抹密封胶等密封办法。
通风空调工程质量通病的防治措施
通风空调工程质量通病的防治措施1. 防治通风空调工程质量通病的重要性通风空调工程在建筑中起着重要的作用，它不仅能够提供舒适的室内环境，还能保证室内空气的清洁和流通。
然而，通风空调工程质量通病的存在会影响工程的正常运行与使用，甚至可能对人体健康造成威胁。
因此，防治通风空调工程质量通病是十分重要的。
2. 通风空调工程质量通病的主要问题通风空调工程质量通病主要包括以下几个方面：2.1 温度和湿度不稳定在通风空调工程中，温度和湿度是关键参数。
如果温度和湿度控制不稳定，会导致室内环境的不舒适，影响人们的工作和生活。
2.2 空气流通不畅通风空调工程的另一个重要问题是空气流通不畅。
如果空气流通不畅，会导致室内空气质量下降，容易引发呼吸系统疾病等健康问题。
2.3 噪音和振动通风空调设备的噪音和振动是工程中常见的问题。
如果设备噪音大或振动过大，会给人们的生活和工作带来影响，严重时可能会导致安全隐患。
3. 防治措施为了提高通风空调工程的质量，我们可以采取以下措施：3.1 严格的质量控制在通风空调工程的设计、施工和运行过程中，应严格按照相关标准和规范进行质量控制，确保设备和系统的性能符合要求。
3.2 定期维护和保养通风空调设备需要定期进行维护和保养，以确保其正常运行和使用。
维护包括清洁、润滑、紧固等方面的工作，可以减少设备故障的发生。
3.3 合理的设计和布局通风空调工程的设计和布局应考虑空气流通、温湿度控制等因素，合理安排设备和管道的位置，以确保空气流通畅通，温湿度稳定。
3.4 声音和振动控制在通风空调工程中，应选择低噪音、低振动的设备，并采取相应的措施进行声音和振动的控制，减少对人们生活和工作的干扰。
4. 结论通风空调工程质量通病的防治措施对于保证工程正常运行、改善室内空气质量以及保障人们的健康至关重要。
通过严格的质量控制、定期维护和保养、合理的设计和布局以及声音和振动的控制，可以有效预防和解决通风空调工程质量通病问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风、空调工程安装常见的质量通病
通风空调工程的质量不仅取决于设计的水平和设备的性能，而且取决于安装的质量，它关系到工程项目生产效益和经济效益的发挥。
近年来，通风、空调工程发展得较快，有些施工单位将工程分包给不具备施工条件的安装单位，施工人员未经专业培训盲目上岗操作，工程中出现很多质量通病，致使工程质量低劣，达不到预期的使用功能和效果，使其受到不应有的损失。
为消除工程中的隐患，施工技术人员和工程监理人员应认真按照施工工艺的方法施工和技术监督，使工程达到《施工及验收规范》和《质量检验评定标准》的要求。
1 风管制作与安装
1.1 薄钢板矩形风管的刚度不够
1.1.1 表现形式风管的大边上下有不同程度的下沉，两侧面小边稍向外凸出，有明显的变形。
1.1.2 危害性系统运转时，风管表面颤动产生噪声，除造成环境噪声污染外，还降低风管的使用寿命。
1.1.3 产生的原因分析
①制作风管的钢板厚度不符合施工及验收规范的要求；
②咬口的形式选择不当；
③没有按照《施工及验收规范》要求，对于边长≥630 mm或保温风管≥800 mm，其管长在1 200mm以上，均应采取加固措施。
1.2 薄钢板矩形风管扭曲、翘角
1.2.1 表现形式风管表面不平；对角线不相等；相邻表面互不垂直；两相对表面不平行及两管端平面不平行等。
1.2.2 危害性风管产生扭曲、翘角现象，会使风管与风管连接受力不均，法兰垫片不严密，增加漏风量；同时风管系统达不到《施工及验收规范》的平直要求，影响其美观和降低使用寿命。
1.2.3 产生的原因分析
①矩形板料下料后，未对四个角进行严格的角方测量；
②风管的大边或小边的两个相对面的板料长度和宽度不相等；
③风管的四个角处的咬口宽度不相等；
④手工咬口合缝受力不均。
1.3 薄钢板矩形弯头角度不准确
1.3.1 表现形式弯头的表面不平，管口对角线不相等，咬口不严。
1.3.2 危害性影响与弯头连接的支管和风口的坐标位置，并增加系统的漏风量。
1.3.3 产生的原因分析
①弯头的侧壁、弯头背和弯头里的片料尺寸不准确；
②两大片料未严格角方；
③弯头背和弯头里的弧度不准确；
④如采用手工进行联合角型咬口，咬口部位的宽度不相等。
1.4 圆形风管不同心
1.4.1 表现形式风管不直，两端口面不平，管径变小。
1.4.2 危害性连接后的风管，其水平度和垂直度达不到《施工及验收规范》要求，并影响风管系统的美观。
1.4.3 产生的原因分析
①制作同径圆形风管，下料角方的直角不准确；
②制作异径正心圆形风管，展开下料不准确；
③咬口宽度不相等。
1.5 圆形弯头角度不准确
1.5.1 表现形式弯头角度线偏移，直径减少及外形歪扭等。
1.5.2 危害性弯头与其它部件、配件连接后，影响其坐标位置的准确性，而且造成支管系统歪扭等弊病。
1.5.3 产生的原因分析
①展开划线不准确；
②弯头咬口严密性不一致；
③弯头组装时各节的相应展开线未对准；
④弯头采用单立咬口，各节的单、双咬口宽度不相等，致使弯头的角度不准确、弯头咬口松动或受挤开裂。
1.6 圆形三通角度不准、咬合不严
1.6.1 表现形式三通角度线偏移，咬合处
漏风。
1.6.2 危害性由于三通角度不准，当与其它部件、配件连接后，影响其坐标位置的准确性，并增加系统的漏风量。
1.6.3 产生的原因分析
①展开下料划线不准确；
②咬口的宽度不等；
③插条加工后的尺寸不准确。
1.7 法兰互换性差
1.7.1 表现形式法兰表面不平整，圆形法兰旋转任何角度和矩形法兰旋转180。
后，与同规格的法兰螺栓孔不能重合；圆形法兰的圆度差，矩形法兰的对角线不相等；圆形法兰内径或矩形法兰内边尺寸超过《施工验收规范》和《质量检验评定标准》的允许偏差。
1.7.2 危害性‘法兰互换性差将影响风管、部件在施工现场的正常组装。
法兰偏差较小的增加安装过程中不必要的修改、打孔等工作；偏差较大的将造成返工，浪费人力物力。
1.7.3 产生的原因分析
①下料的尺寸不准确，下料后的角钢未找正调直，致使法兰的内径或内边尺寸超出允许的偏差；
②圆形法兰采用手工热煨时，出现由于扭曲产生的表面不平和圆度差的弊病；
③圆形法兰采用机械冷煨时，出现由于煨弯机未调整好处于非正常状态；
④矩形法兰胎具的直角不准确；
⑤法兰接口焊接变形；
⑥法兰螺栓分孔样板分孔时有位移；
⑦法兰冲孔或钻孔的孔中心位移。
1.8 法兰铆接偏心
1.8.1 表现形式法兰与风管不垂直，成品风管中心偏移；套法兰后风管咬口开裂。
1.8.2 危害性风管系统组装后其水平度或垂直度误差过大，达不到《施工验收规范规定》的偏差，影响其外形美观。
1.8.3 产生的原因分析
①圆形风管的同心度差；
②圆形法兰的圆度误差大；矩形法兰不角方；
③法兰的内径或内边尺寸大于风管的外径或外边尺寸，超过《施工及验收规范》的规定，致使法兰与风管铆接后，风管向一侧偏移；
④法兰的内径或内边尺寸小于风管的外径或外边尺寸，法兰强行将风管套上，致使风管咬口缝开裂。
1.9 法兰铆接后风管不严密
1.9.1 表现形式铆接不严，风管表面不平，漏风量过大。
1.9.2 危害性系统运转后由于漏风及振动噪声较大，空调冷、热量造成不应有的损失，并影响空气洁净系统的洁净精度。
1.9.3 产生的原因分析
①铆钉间距大，造成风管表面不平；
②铆钉直径小，长度短，与钉孔配合不紧，使铆钉松动，铆合不严；
③风管在法兰上的翻边量不够；
④风管翻边四角开裂或四角咬口重叠。
1.10 风管的密封垫片及风管连接不符合要求
1.10.1 表现形式风管法兰连接处漏风，风管系统的噪声增大。
1.10.2 危害性增加风管系统冷、热量的损耗，或增加有害气体的泄漏量而污染环境。
1.10.3 产生的原因分析
①通风、空调系统选用的法兰垫片材质不符合《施工验收规范》的要求；
②法兰垫片的厚度不够，因而影响弹性及紧固程度；
③法兰垫片凸入风管内；
④法兰的周边螺栓压紧程度不一致。
1.11 无法兰风管连接的不严密
1.11.1 表现形式风管与插条法兰的间隙过大，系统运转后有较大的漏风现象。
1.11.2 危害性由于风管连接的不严密，增加了系统的漏风量，使运行的能耗增加，甚至造成空调系统的风量不足，影响空调房间温、湿度的要求，并增大环境噪声。
1.11.3 产生的原因分析
①压制的插条法兰形状不规则；
②插条法兰的结构形式选用不当；
③采用U形插条连接时，风管翻边的尺寸不准确；
④未采取涂抹密封胶等密封措施。
