桩复合地基设计方案
管桩复合地基分项工程方案

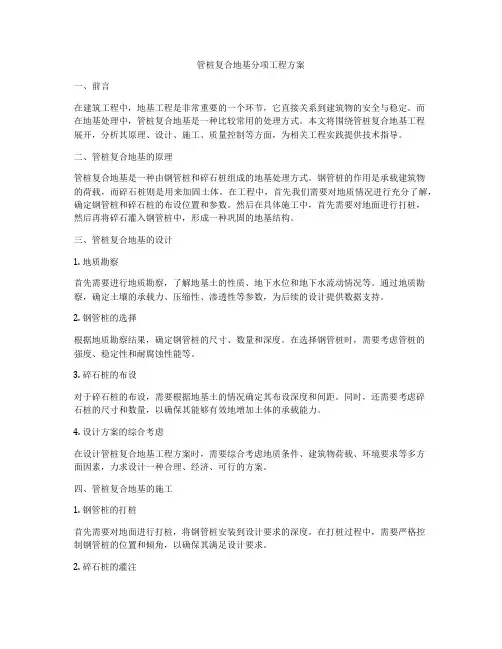

管桩复合地基分项工程方案一、前言在建筑工程中，地基工程是非常重要的一个环节，它直接关系到建筑物的安全与稳定。
而在地基处理中，管桩复合地基是一种比较常用的处理方式。
本文将围绕管桩复合地基工程展开，分析其原理、设计、施工、质量控制等方面，为相关工程实践提供技术指导。
二、管桩复合地基的原理管桩复合地基是一种由钢管桩和碎石桩组成的地基处理方式。
钢管桩的作用是承载建筑物的荷载，而碎石桩则是用来加固土体。
在工程中，首先我们需要对地质情况进行充分了解，确定钢管桩和碎石桩的布设位置和参数。
然后在具体施工中，首先需要对地面进行打桩，然后再将碎石灌入钢管桩中，形成一种巩固的地基结构。
三、管桩复合地基的设计1. 地质勘察首先需要进行地质勘察，了解地基土的性质、地下水位和地下水流动情况等。
通过地质勘察，确定土壤的承载力、压缩性、渗透性等参数，为后续的设计提供数据支持。
2. 钢管桩的选择根据地质勘察结果，确定钢管桩的尺寸、数量和深度。
在选择钢管桩时，需要考虑管桩的强度、稳定性和耐腐蚀性能等。
3. 碎石桩的布设对于碎石桩的布设，需要根据地基土的情况确定其布设深度和间距。
同时，还需要考虑碎石桩的尺寸和数量，以确保其能够有效地增加土体的承载能力。
4. 设计方案的综合考虑在设计管桩复合地基工程方案时，需要综合考虑地质条件、建筑物荷载、环境要求等多方面因素，力求设计一种合理、经济、可行的方案。
四、管桩复合地基的施工1. 钢管桩的打桩首先需要对地面进行打桩，将钢管桩安装到设计要求的深度。
在打桩过程中，需要严格控制钢管桩的位置和倾角，以确保其满足设计要求。
2. 碎石桩的灌注在打桩完成后，需要将碎石灌入钢管桩中，形成碎石桩。
在灌注的过程中，需要严格控制碎石的质量和密实度，确保碎石桩能够有效地加固土体。
3. 施工操作在具体施工过程中，需要关注施工操作的规范化和技术要求，确保施工质量。
同时还需要做好施工现场的安全防护工作，保障施工人员的安全。
素砼桩复合地基
一、素桩复合地基
1、设计说明
（1）现状道路帮宽路段，或与复合地基处理道路的衔接段，原有路基下有较厚的抛石层，下卧5.0～15.0m 软土层，采用素砼桩复合地基处理。
（2）设计桩径400mm，桩体材料采用素砼，强度等级为C15。
（3）桩顶设置扩头桩帽，采用C15 混凝土浇筑。
（4）桩顶设计标高为1.9m，桩顶铺设土工格栅两层、级配碎石垫层厚0.4m。
（5）砼桩须打穿淤泥，进入持力层（淤泥下卧粘土层）不小于1.0m。
（6）道路红线范围内布桩间距1.8m×1.8m 正方形布置；道路两侧管廊范围内桩间距2.0m×2.0m 正方形布置。
（7）碎石垫层以上土方填筑要求及工程量由一般路基、路面施工图另出。
（8）单桩载荷试验桩承载力特征值不小于210kN，单桩复合地基承载力不小于60kPa。
正常路段，按471米计算：
合计
经济技术指标为2258.25/0.471=4794.59万元/公里或599.32元/平方米（软基处理宽度大约在80米）。
编制预算：
M 项目CFG复合地基共471米，经济技术指标为40297181.67/0.471=万元/公里或1069.46元/平方米（软基处理宽度大约在80米）。
差异原因分析：主要差异项是翻挖和换填部分，这是由于地质原因导致的。
翻挖换填增加费用1293万元。
比正常情况下的造价指标增加57.26%。
砂石桩复合地基施工方案
砂石桩复合地基施工方案一、工程概况本工程为一座多层建筑物的基础施工工程，地基土为淤泥质土，在地下水位较高的情况下，需要采用砂石桩复合地基来增加地基的承载力和稳定性。
二、施工准备工作1.地质调查：对施工区域进行地质勘察，确定地下水位、土质和地质情况，为后续施工提供参考。
2.设计方案：根据地质调查结果和工程要求，制定砂石桩复合地基施工方案，确定砂石桩的布置、桩径和桩长等参数。
3.施工人员和设备准备：组织技术人员和施工人员，配备必要的施工设备，包括挖掘机、压土机等。
4.材料准备：准备好所需要的砂石、水泥和钢筋等材料，确保施工的顺利进行。
三、施工步骤1.桩位标定：根据设计要求，在地基上标定砂石桩的位置和间距，确定桩位。
2. 桩孔开挖：使用挖掘机按照桩位标定的位置和尺寸开挖桩孔。
桩孔直径一般为600mm，深度根据设计要求而定。
3.桩孔清理：在桩孔开挖完成后，清除桩孔内的杂物和泥浆等。
4.桩基处理：在桩孔底部加入一定比例的砂石，然后用振捣器振实，形成砂石桩。
5.钢筋绑扎：在桩孔中装配好钢筋骨架，并按照设计要求进行绑扎。
6.混凝土灌注：将预先调配好的混凝土倒入桩孔中，使用振捣器振实，灌满整个孔距，并使其与周围土体完全连接。
7.桩头处理：混凝土灌注完成后，对桩头进行修整，使其与设计标高相符。
8.后续施工：在桩基处理完成后，进行后续工程的施工，如地下室的结构施工等。
四、质量控制1.施工现场要做好防水、防尘等工作，保证施工的安全和卫生。
2.施工过程中要进行质量监控，包括检查桩孔开挖的位置和尺寸、钢筋绑扎的质量、混凝土灌注的密实性等。
3.混凝土对强度、流动性和坍落度等进行检测，确保混凝土的质量达到设计要求。
4.桩基处理后，对桩基进行质量验收，满足设计要求后方可进行后续施工。
五、安全措施1.施工现场应设置明显的安全标志，保证人员和车辆的安全。
2.操作人员必须穿戴好安全防护用具，如安全帽、安全鞋等。
3.设立专人负责施工现场的安全管理，严禁违章操作和乱堆乱放。
夯实水泥土桩复合地基施工方案
夯实水泥土桩复合地基施工方案一、方案概述夯实水泥土桩复合地基是指通过夯实水泥土桩和与其相连的土层来增加地基承载力和稳定性。
夯实水泥土桩是以一定间距布置于地基内，通过夯实桩体来改良土壤性质。
复合地基的设计需要考虑桩的布设形式、桩的间距和桩的直径。
二、施工工艺1.准备工作（1）制定施工方案，确定桩的布设形式、间距和直径；（2）清理施工场地，确保施工区域平整，没有杂物；（3）确定桩的位置，并且在地面上标出。
2.桩的制作（1）选择适宜的水泥与胶凝材料，按照设定配比进行测量和混合；（2）将混合材料倒入模具中，并进行振实，使混凝土均匀分布；（3）待混凝土凝固后，从模具中取出桩体；（4）根据施工需要，进行一定长度的修剪。
3.桩的施工（1）在桩的位置钻孔，确定桩的埋入深度；（2）将预制的桩一一埋入孔洞中，用锤击夯实，直至桩顶与地面齐平；（3）按照设计要求，根据桩的间距和布设形式，在整个施工区域进行桩的布设；（4）为了提高桩的抗压能力，可以使用预应力或加固锚筋等加固措施。
4.土层复合处理（1）在桩的顶部，进行一定厚度的土层堆叠，形成复合地基；（2）对土层进行夯实，使其与桩体形成一体。
三、施工要点1.桩的制作应采用规格统一的预制模具，以保证桩体的均匀性；2.桩的间距和直径的选择应根据土壤的性质和工程的要求进行确定，以达到设计要求；3.桩的埋设应确保桩顶与地面齐平，桩体与土层紧密结合；4.在桩布设过程中，要保证桩体的竖直度和水平度，以确保复合地基的整体承载能力；5.土层的堆叠和夯实应均匀进行，形成与桩体一体化的复合地基。
四、安全防护1.施工现场应设置警示标志，指示施工区域，确保工人的安全；2.桩体制作和布设时，工人应佩戴防护设备，避免受伤；3.监督人员应对施工队伍进行安全培训，确保施工人员的安全意识。
通过夯实水泥土桩复合地基的施工，可以显著提高地基的承载力和稳定性，适用于各类土壤条件。
在施工过程中，需要注意桩的制作和布设的质量控制，确保复合地基的工程质量。
载体桩复合地基施工组织设计
******** · **住宅小区 1#楼载体桩复合地基工程施工组织设计******************地质工程公司二 00 九年四月二十八日目录1、前言2、施工前期准备3、施工工艺及施工措施4、施工组织5、质量保证措施6、安全生产措施7、文明施工措施8、降低成本措施9、服务措施1.前言1.1 设计要求****** ·**住宅小区 1#楼载体夯桩复合地基施工工程, 根据桩基设计图纸,设计要求如下 :1.1.1 桩型采用复合载体夯扩桩,单桩竖向承载力特征值 550KN,共布桩 218 根。
1.1.2 桩径 420mm,有效桩长约 7.5 米，桩端持力层为第 4 层粉质黏土，三击贯入度小于 10cm。
有效桩长根据地质报告，控制在 7.3 米—7.6 米，具体深度根据地质报告中钻孔和成孔锤击贯入情况控制。
1.2 施工依据本工程桩基施工依据 :1.2.1 桩基工程图及设计说明.1.2.2 《建造桩基技术规范 JGJ94－2022》.1.2.3 《混凝土结构工程施工及验收规范》( GB 50204-2002)1.2.4 《载体桩设计规程》 (JGJ135—2022)2.施工前期准备前期准备工作主要为技术准备，生活设施准备2.1 技术准备2.1.1 在收到有关图纸、地质资料后，由项目经理组织有关人员对图纸进行会审，并及时通过建设单位与设计院商议进行交底工作，采集各项技术参数及资料，深刻领略 设计意图。
2.1.2 工程开工前， 由项目总工组织全体施工人员进行 技术交底工作， 针对关键工序， 主要技术要求， 质量标准， 质量目标提出具体要求，对主要人员进行书面交底工作， 书面交底做到双方签字齐全。
2.1.3 组织技术人员放线，确定桩位，安排顺序，并在 桩位钉上钢钉或者打灰眼灌入白灰， 施工时桩心应与定位点 重合。
2.2 生活设施准备生活设施主要为现场办公室，职工歇息室，上述设施 在工程施工前准备完成。
素混凝土桩
水榭花城B-18#住宅楼CFG桩复合地基设计方案审定：审核：校对：设计：河北建太汇行土木工程有限公司二〇一五年一月目录一、设计依据及设计要求二、工程概况三、素混凝土桩复合地基设计（1）设计说明（2）设计参数1、基槽开挖2、地层参数3、桩体设计参数4、单桩承载力特征值（Ra）5、面积置换率（m）6、桩的布置原则及间距确定7、复合地基承载力特征值（f spk）8、复合模量计算9、沉降及倾斜计算10、下卧层强度验算11、褥垫层设计12、质量要求（后附计算书）一、设计依据及设计要求1、《水榭花城B-17#住宅楼、样板间及C-3#配套楼岩土工程勘察报告》（河北中色华冠岩土工程有限公司)；2、《18#楼CFG桩布桩范围图》(北京市建筑工程设计有限责任公司)；3、《建筑地基基础设计规范》（GB50007-2011）4、《长螺旋钻孔泵压混凝土桩复合地基技术规程》DB13（J）T123-2011；5、《建筑地基基础工程施工质量验收规范》GB50202-2002；6、《建筑地基处理技术规范》JGJ79-2012；7、本地区同类工程经验值等。
本工程设计要求为：采用素混凝土桩复合地基。
处理之后的主楼筏板下复合地基承载力特征值不小于475kPa。
本工程±0.00对应于绝对高程32.00m。
二、工程概况本工程位于河北省三河市燕郊开发区，物流南路南侧、汉王北路东侧。
(一）根据设计图纸，该工程建筑物性质详见下表1：表1（二）《水榭花城B-17#住宅楼、样板间及C-3#配套楼岩土工程勘察报告》，该场地所揭示的地层如下：地层编号地层名称地层描述1 素填土层厚0.80～1.00m，褐色、稍湿、松散，土质不均，以粉土为主，含少量植物根系及腐植质等。
2 细砂层厚0.80～5.50m。
黄褐色、稍湿、稍密－中密，土质不均。
夹粉质黏土及粉土薄层。
长英质，亚圆形。
2-1 粉质黏土层厚0.50～1.80m。
黄褐色、可塑，中压缩性土，土质不均，含有机质及氧化铁。
桩复合地基施工方案
桩复合地基施工方案在建造大型工程，如高层建筑、大型桥梁、港口码头等时，土壤结构、土层条件是建设的基础和保障。
然而，有些土层或者地基条件并不适合支撑大型工程的 weight，而出现一些多种的基于环保和节能的桩复合地基。
1. 桩复合地基的概念桩复合地基是将多个钢、混凝土或竹木等材料的桩体按照一定的间距排放在地基深度，使其形成一个复合体，经过对桩体之间填充灰土和水泥等混凝土材料充填的作用强化地基的稳定性和抗沉降性，从而能够更好地支撑大型工程的 weight。
桩复合地基的类别分为五类： 1. 预制钢筋混凝土楼房桩复合地基。
2. 预制混凝土单向板覆盖的钢管深基础筒桩复合地基。
3. 沉管桩头连接的混凝土与钢筋混凝土桩复合地基。
4. 钢桩混凝土浇筑复合地基。
5. 钢桩玄武岩灌注桩复合地基。
2. 桩复合地基施工前期工作在施工桩复合地基前需要进行查勘、勘测及安全检查等准备工作，确保施工的安全和准确： 1. 测定场地的地质构造、土壤性质和孔隙水的情况。
2. 确定施工的长度、直径和间距等。
3. 确定施工范围，并测量标志。
4. 制定主要的桩复合地基施工方案。
3. 桩复合地基施工流程3.1. 土方开挖在桩复合地基施工之前，对于场地需要进行充分的开挖，将土壤挖掉，为安装桩提供施工空间。
3.2. 钢筋制作和焊接按照设计定制对应的桩体，包括长度、直径、间距等。
桩体在制作过程中需要将两根桩焊接在一起，以形成一个完整的桩，确保在灌注时能够防止钢筋间过分错位。
3.3. 模板制作和安装模板制作好后，将其安装在钢筋上，在施工中湿拌混凝土灌注至模板以内，待混凝土上升至模板顶部时，模板全权拆下。
这个过程需要在桩复合地基上每一层的每一桩进行施工。
3.4. 灌注混凝土将现场配置好的混凝土，通过灌入钢管和倾倒在特制喷嘴上进行准确的趋势掌控，直至最终填满整个钢管，完成钢管灌注固结土壤的目的。
3.5. 涂层和清理施工完成后，需要对接缝、板缝等处理进行涂料防腐破坏，清理净化施工区域，保持公共区域的环境卫生。
第7章 CFG桩复合地基
岩土工程研究所
南京造纸厂软基CFG桩加固前后土性指标对比
4、桩顶设置垫层作用
形成复合地基：为桩上、下刺入
提供条件。
减小刚性基础底面的应力集中。
通过变化垫层厚度调整桩土应力比。
岩土工程研究所
岩土工程研究所
7.3设计计算
地基处理技术
第七章 CFG桩复合地基
岩土工程研究所
7.1 概述
CFG桩：水泥粉煤灰碎石桩（Cement-Flash-Gravel
Pile)。在碎石桩基础上加进一些石屑、粉煤灰和水泥，加 水拌和制成的强度较高的粘结材料桩。
CFG桩复合地基属于刚性桩复合地基。
CFG桩于1988年由中国建筑科学研究院提出，现已广泛 应用于建筑工程、公路工程、铁路工程等地基加固中。
一、设计参数 1、桩径：一般为35-60cm
2、桩距
对挤密性好的土，间距可取的较小。
对于单、双排布桩的条形基础和面积不大的独立基础，桩距可 取的较小。满堂布桩的筏板基础、箱形基础和多排布桩的条形
基础，桩距适当放大。
岩土工程研究所
3、承载力验算 复合地基承载力特征值：
f spk m Ra Ap (1 m ) f sk
关于Ra取值：
（1）极限承载力除以2 （2）计算公式：
R a u p q si l i q p A p
i 1 n
岩土工程研究所
4、沉降计算
S ms
n1
p
i 1
E si
hi
i n1 1
n2
pi E si
q p Ap
பைடு நூலகம்
夯实水泥土桩复合地基设计与应用实例
夯实水泥土桩复合地基设计与应用实例一、夯实水泥土桩复合地基设计思想夯实水泥土桩复合地基是以高强度水泥土为主要结构材料，将其与桩体紧密结合，使桩体起到有效的抗拔作用，形成桩体与桩体之间具有较大剪切强度、变形能力和抗侧向拔力等功能的复合式地基结构。
夯实水泥土桩复合地基的设计主要包括三个方面：1、土体的力学分析，根据钻孔试验结果分析土体的物理性质及抗力特性，以确定最佳地基处理方案；2、桩体的抗拔计算，根据桩体直径、桩深及土体抗力特性对桩体进行抗拔计算，以确定桩体的抗拔能力；3、地基处理施工，根据设计要求，采用夯实浆料注入桩体内部，使桩体与土体紧密结合，形成复合地基。
二、夯实水泥土桩复合地基的应用实例1、重要建筑物的地基处理：夯实水泥土桩复合地基是常用的建筑物地基处理方法，如超高层建筑、堤坝、大跨径桥梁等重要建筑物，都会采用夯实水泥土桩复合地基作为地基处理。
2、河道环境改善工程：夯实水泥土桩复合地基是河道环境改善工程中常用的地基处理方法，如河道护坡、河道渠道改造等地基处理，都会采用夯实水泥土桩复合地基作为地基处理。
3、码头及岸坡工程：夯实水泥土桩复合地基也是码头及岸坡工程中常用的地基处理方法，如码头及岸坡护坡等地基处理，都会采用夯实水泥土桩复合地基作为地基处理。
三、夯实水泥土桩复合地基的优点1、对地基性能的改善效果显著：夯实水泥土桩复合地基能够有效改善地基性能，提高地基承载能力，减少地基沉降量。
2、抗拔能力更强：夯实水泥土桩复合地基桩体与土体之间具有较大的剪切强度，能够抵抗较大的侧向拔力，抗拔能力更强。
3、施工简便：夯实水泥土桩复合地基施工简单，不需要运用大型施工机械，只需要搅拌夯实浆料，然后注入桩体内部即可。
4、经济性强：夯实水泥土桩复合地基费用相对较低，而且具有较高的性价比，能够提高地基整体投资回报率。
因此，夯实水泥土桩复合地基是一种较为理想的地基处理方法，广泛应用于各类建筑物、河道环境改善工程、码头及岸坡工程等，可以起到有效的抗拔作用，提高地基性能，减少地基沉降量。
CFG桩复合地基处理设计方案
长螺旋钻挖成孔→泵压灌注砼成桩→钢管笼底振动施压→拔出钢管。
(1)钻机就位：钻机就位后，应使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。现场控制采用在钻架上挂垂球的方法测量该孔的垂直度，也可采用钻机自带垂直度调整器控制钻杆垂直度。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查。满足要求后，方可开钻。
①粉质粘土：褐黄、褐灰色，局部地段褐黑色，大部分可塑、局部硬塑状。主要由粘、粉粒组成，含较多铁锰质氧化物。局部地段夹少量朽木、全风化卵石和粉土透镜体，且砂粒富集。该层在场地内分布局限，厚度1.60m～8.30m。
②粉质粘土：褐灰色、褐黑色，软塑状。主要由粘、粉粒组成，含铁锰质氧化物，在14#孔夹朽木，部分钻孔等局部地段为淤泥质粉质粘土，多呈层状夹在含卵石粉质粘土中间，此次勘察范围内部分地段分布，厚度1.60m～2.40m。
（2）含粉质粘土卵石
含粉质粘土卵石在大部分地段呈两层分布，浅层分布的含卵石粉质粘土埋深3.10～6.60m，标高大致在531.0～534.0m；深层分布的含卵石粉质粘土埋深7.00～11.00m，标高大致在526.0～530.0m。根据其状态可分为两类：
①含粉质粘土卵石：黄褐色，褐灰色，可塑状。所含卵石粒径一般为2～5cm，大者可达15cm以上，全风化～中风化，卵石含量40～50％；局部地段砾石含量较高，渐变为砾砂。该层在场地内普遍分布，厚度0.70m～10.50m。
(MPa)
变形
模量Eo
(MPa)
抗剪强度指标
粘聚力
标准值
Ck
(kPa)
内摩擦角标准值
φk(度)
素填土
18.0
3.0
5
15
粉质粘土
（可塑）
