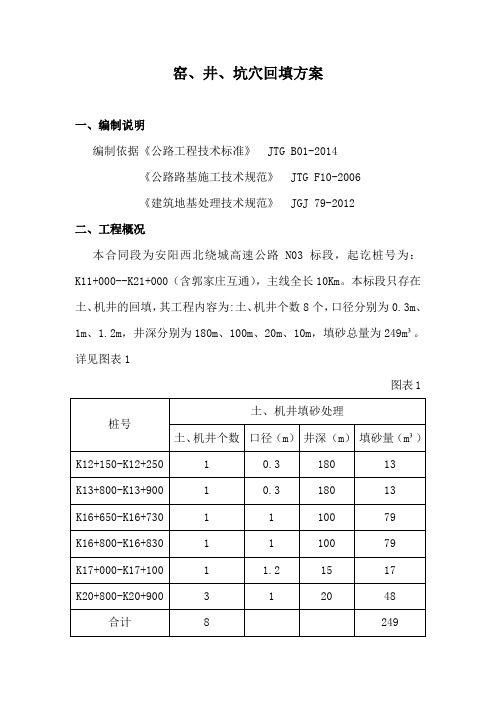

窑、坑、井回填方案
窑、井、坑穴回填方案一、编制说明编制依据《公路工程技术标准》 JTG B01-2014《公路路基施工技术规范》 JTG F10-2006《建筑地基处理技术规范》 JGJ 79-2012二、工程概况本合同段为安阳西北绕城高速公路N03标段，起讫桩号为：K11+000--K21+000（含郭家庄互通），主线全长10Km。
本标段只存在土、机井的回填，其工程内容为:土、机井个数8个，口径分别为0.3m、1m、1.2m，井深分别为180m、100m、20m、10m，填砂总量为249m³。
详见图表1图表1三、设备、人员动员周期和设备、人员、材料运到施工现场的方法计划2015年12月下旬主要管理人员及施工人员到位，计划12月底完成土、机井填砂处理。
1、人员组织（1）、项目部组织机构投入人员表附后。
（2）、劳动力安排施工组织现场配备劳动力20人，分4个队，每队5人。
2、施工机械设备组织施工机械设备分4个施工队，每个施工队分配夯机1台（每队的施工能力为每工日完成1个土、机井回填）3、材料组织施工中的主要材料为：中粗砂四、土、机井填砂处理方案1、土、机井形式沿线水井为土井、机井，直径为0.3m、1m、1.2m，上下口一致，井深15m-180m，井壁为预制混凝土管节。
2、填料及方案选择针对该类型水井，拟采用分层填塞方式进行处理。
综合考虑材料的抗压强度、透水性能，以及填料空隙率对水面的毛细上升作用。
3、填塞步骤挖除地表以下2m范围内水井管节；采用中粗砂回填至地表下1m处；采用素土回填并夯实至已清表基底。
五、环境保护措施行车道上洒水车持续洒水，保持路上不扬尘，保证周边环境，不对路边农作物造成污染，施工过程中控制机械的噪声，避免影响附近居民生活环境，挖除的废渣、废料运送至废料场。
高速铁路路基施工方案.
路基施工实施性施工组织设计**线**合同段项目部工程科路基施工实施性施工组织设计一、工程内容本标段线路起止桩号为DK344+173.58-DK358+600，全长14.30 公里，改移道路4.8 公里，路基施工内容主要为路基土石方及既有线路基加固防护施工。
路基土石方施工主要包括区间土石方、站场土石方、级配砂砾石土，本标段包含三个新建双绕分别为： K345+900 ～ K349+200 ，K354+900～K357+100，K357+400～K358+600。
区间土石方40 万方，站场土石方45 万方，级配碎石土8 万方；路基加固防护主要包括排水系统、护坡等，排水系统0.6 万方，护坡1.5 万方。
二、水文气象本标段所处地区属亚热带季风阔叶林气候，温暖湿润，雨量充足，年平均气温为16℃～20℃，年最高温度39℃～42℃，年最低温度-8℃～-11℃，最热月平均温度28℃～30℃，沿线气温、雨量是东部稍高于西部，年平均降雨量为1400～1800 毫米,沿线受季风影响。
冬季气温低，冬季施工时必须采取冬季施工措施，夏季多降雨，施工时必须有效措施，保证施工进度。
三、施工方案及技术措施1、路基施工方案综述：本标段施工方案按《新建时速200KM 客货共线铁路设计暂行规定》，参照**铁路局工程管理中心颁发《**线电气化提速改造工程路基施工实施细则》进行编制，采用如下技术方案：填料：本标段基床表层采用级配砂砾土，基床底层填料为C 类改良土。
基床以下路堤填料为C 类土（含细粒土、粉砂、软块石时需改良）。
试验标准：采用重型击实标准，操作规程执行TBJ102-96《铁路工程土工试验方法》，土样发生变化时须做击实试验，土样没有发生变化，填筑体积达到5000m3时另做击实试验。
监理工程师在场监督击实试验的试验过程，击实曲线并报监理工程师确认，经签字同意后方可实施，如土质变化，最大干密度（γdmax）通过试验进行调整，通过监理工程师批准后可使用，经试验确定的γdmax 不得随意改变。
高速路高填深挖路基施工方案
高速路高填深挖路基施工方案高速路高填深挖路基施工方案目录1.编制依据 ------------------------------------------------------------------------------------ 12.工程概况 ----------------------------------------------------------- 错误！未定义书签。
3.主要工程量 --------------------------------------------------------------------------------- 14.高填路基施工方案 ------------------------------------------------------------------------ 14.1施工要点 -------------------------------------------------------------------------- 24.2施工准备 -------------------------------------------------------------------------- 34.3施工方案 -------------------------------------------------------------------------- 34.4施工方法 -------------------------------------------------------------------------- 44.4.1路堤填筑试验--------------------------------------------------------------- 44.4.2原地面处理------------------------------------------------------------------ 44.4.3填石路堤--------------------------------------------------------------------- 44.4.4填土路堤--------------------------------------------------------------------- 64.4.5边界处理--------------------------------------------------------------------- 74.4.6路堤分层填筑--------------------------------------------------------------- 94.4.7摊铺整平、碾压夯实 ---------------------------------------------------- 104.4.8检验签证-------------------------------------------------------------------- 104.4.9路拱成型和边坡整修 ---------------------------------------------------- 105.路堤增强补压------------------------------------------------------------------------------- 115.1路堤增强补压要求 ------------------------------------------------------------- 115.2冲击碾压或普夯施工---------------------------------------------------------- 136.高填、陡坡路堤观测---------------------------------------------------------------------- 147.深挖路堑施工------------------------------------------------------------------------------- 167.1施工准备 ------------------------------------------------------------------------- 167.2挖方路基施工工艺流程------------------------------------------------------- 177.3施工方案 ------------------------------------------------------------------------- 177.4施工方法 ------------------------------------------------------------------------- 178.深挖方边坡观测 ----------------------------------------------------------------------------- 199.质量保证措施 -------------------------------------------------------------------------------- 209.1高填深挖段质量保证措施---------------------------------------------------- 209.2雨季施工防止水土流失措施及注意事项---------------------------------- 2210.安全保证措施----------------------------------------------------------------------------- 2211.环境保护措施----------------------------------------------------------------------------- 2312.应急预案措施----------------------------------------------------------------------------- 2412.1坍塌和滑坡事故的应急预案 ----------------------------------------------- 2412.2危险源的识别 ----------------------------------------------------------------- 2412.3危险源的具体预防措施 ----------------------------------------------------- 2413.结语 ----------------------------------------------------------------------------------------- 251、编制依据1、渝广高速公路三标段路基施工图2、桥涵施工规范3、质量检验评定标准4、招标合同文件中的技术规范及业主补充技术规范。
高速公路填石路基施工方案
兰州至郎木寺高速公路（S2）临夏至合作段LH13合同段填石路基施工技术方案编制：复核：审核：填石路基施工方案一、工程概况：K77+946-K78+300，ZK78+703-ZK79+050，YK78+703-YK79+065为填石路基试验段。
主线按照四车道高速公路标准建设，设计时速80km/m。
整体式路基宽度为24.5m，分离式路基宽度为12.25m。
该段路基回填材料采用隧道内爆破石渣。
为确保填石路基施工满足质量要求，需对其进行现场回填试验，确定相关参数以指导后续路基填筑工程施工。
二、石方路基施工、安全施工及环保方案（一）施工方案我标段试验段桩号为K77+946-K78+300，ZK78+703-ZK79+050，YK78+703-YK79+065，人员和机械配置如下：现场工长2人，技术人员4人，测量人员2人，试验人员3人，施工人员30人。
现场配备推土机2台，铲车1台，平地机2台，振动式压路机2台，光轮压路机2台。
松铺厚度按50CM进行试验，以确保压实层的均匀性。
（1）施工准备1、测量放线使用监理办批准可以使用的导线点、水准点，用全站仪精确放出开挖边界，设置牢固控制桩。
并在施工中加强校核。
2、场地准备首先对施工现场进行原地面复测，并约请驻地办监理工程师现场核实，在填挖方地段的原地面进行表面清理工作，清理深度为15cm 厚，清出的表土应集中堆放，再经自卸汽车运至弃土场。
3、填方路基设计本路段路基基底地质条件良好，无大面积软弱地基等不良地质现象。
一般路堤边坡坡率为：当路堤边坡高度小于8m时，其边坡坡率采用1：1.5;当路堤边坡高度大于8m时，上部8m采用1：1.5的坡度，8m以下采用1:1.75的坡度。
（2）、填石路基施工1、卸料路基填筑采用分层填筑，分层压实。
根据规范及监理的要求，每层炮渣石松铺厚度不大于50cm，按每层松铺厚度50cm铺筑，运输车辆由专人指挥，按指定的行驶路线运送，自卸汽车从料场把炮渣石运到现场后，从一端开始，左右成排，前后成行，料堆成梅花型分布。
洞内水沟、沉沙池、沉沙井、检查井施工方案
洞内水沟、沉沙池、沉沙井、检查井施工方案一、编制依据1）《XX高速公路两阶段施工图设计文件》；2）《公路隧道施工技术规范》JTG F60-2009；3）《云南省高速公路施工标准化指南》；4）《公路工程质量检验评定标准》JTG F801-2004二、设计说明1、排水边沟隧道左右洞边沟在路面两侧通长布置，见图1 “边沟布置图”。
cm）边沟尺寸见图2 边沟大样图图2 边沟大样图（尺寸单位cm）边沟侧壁、底板均采用C25混凝土现浇，沟的侧壁及底板施工时应注意与衬砌、仰拱的连接，施工时应将衬砌、仰拱凿毛后浇筑；洞内排水边沟的纵坡与路线纵坡相同，可根据路拱横坡作适当的调整。
2、中央水沟隧道左右洞中央水沟在路线内通长布置，见图1 “中央水沟布置图”。
回填集料应选用坚硬而耐久的级配碎石，集料应洁净（必须冲洗）并过筛；粒径最小不得小于20mm，最大不得大于50mm；为避免级配碎石上方浇筑C15砼时灰浆下渗，须在级配碎石回填层上方覆盖PVC板（厚1.5mm）；中央排水主管上半断面应盖无纺布，以防淤积；盖板采用C25混凝土现浇。
3、各沉沙池井、检查井沉沙池井、检查井纵向布置图如图4 沉沙池井、检查井布置图。
图4 沉沙池井、检查井布置图（单位m）隧道内各排水设施的位置可根据实际情况进行适当调整,应避开施工缝、沉降缝及设备洞室；隧道内中心排水沟沉砂井间距为50m；中心排水沟检查井间距为250m；边墙脚纵向排水管检查井间距为100m，两侧对称布置，避开紧急停车带和车行横洞不小于10m；隧道横向泄水管每20m布置一道；路面侧沟沉砂井间距为30m。
三、工程概况XX高速为公路双向四车道高速公路，全封闭、全立交。
隧道设计速度80km/h。
其中B2工区胡家湾子2号隧道为分离式双向四车道小净距隧道，位于平曲线上，右幅全长668m，起讫桩号K24+998～K25+666；左幅全长647m，起讫桩号ZK25+013～ZK25+660胡家湾子2号隧道隧道地貌属于山岭重丘区，地形起伏较大，主要穿越块石、强、中风化泥灰岩、泥质灰岩地层，围岩级别较低，完整性较差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX高速公路
路基水井、坑穴填塞方案
编制
复核
批准
中交一公局第三工程有限公司
XX高速公路项目部
2014年4月18日
路基水井、坑穴填塞方案
经现场查勘，XX高速一分部一工区路线范围内存在部分水井、树坑及坟穴。
水井均为农用灌溉机井，井壁为预制薄壁混凝土圆管；树坑多为多年生落叶乔木挖除树根后所留；坟穴多见家族式群葬墓。
为保证水井及坑穴部位路基施工质量，特制订如下填塞方案：
一、水井填塞
1、水井形式
沿线水井均为机井，直径一般为40cm，上下口一致，井深20m～30m，水面距地表高差约10m，井壁为预制混凝土管节。
2、填料及方案选择
针对该类型水井，拟采用分层填塞方式进行处理。
各层填料的选择，应综合考虑材料的抗压强度、透水性能，以及填料空隙率对水面的毛细上升作用。
水井内常水位即地下水位，水头差为零。
为防止地下水沿填料空隙上升，拟采用空隙比较大的粗集料（碎石）层作为隔断层。
之后采用中粗砂回填至基底下1m处，此段井壁已挖除，部分通过中粗砂空隙上升水可由此向四周扩散。
为防止地下水继续上升，地表下1m范围内设碾压密实的素土层进行隔断。
3、填塞步骤
水井填塞的具体流程如下：
1）、挖除地表以下2m范围内水井管节；
2）、采用砖碴、中粗砂回填至水面以下50cm；
3）、采用碎石回填至水面以上100cm处；
4）、采用中粗砂回填至地表下1m处；
5）、采用素土回填并夯实至已清表基底。
4、水井填塞分层示意图
图4.1水井填塞分层示意图
二、树坑、坟穴填埋
1、树坑、坟穴形式
线路内树坑多为多年生乔木树根所留，树坑直径、深度均较大（一般直径超过2m，深度2m左右）。
线路内坟穴多为家族式墓葬群，墓穴成片存在，单个墓穴平面尺寸约3m×2m，深度2m 左右。
2、处置方式
根据树坑、坟穴大小采取以下两种方式进行处理：
1）、直径小于2m的树坑、单个存在的坟穴
采用素土分层填埋、轻型机具夯实的方法进行坑穴处理。
素土分层厚度不大于20cm，采用人工操作小型夯实机具进行夯实。
2）、直径大于2m的树坑、成片存在的合葬、墓葬群
对于直径大于2m的树坑采用素土分层填埋、重型压路机碾压的方式进行坑穴处理。
素土分层填筑厚度不大于30cm，填筑一层碾压一层，填土性能指标、压实度按照路基试验段确定的各项指标进行控制。
对于整片存在的墓葬群，先使用挖掘机将各墓穴挖除为整体，再进行素土分层填筑和重型碾压。
素土分层厚度不大于30cm，填筑一层碾压一层。
填土性能指标、压实度按照路基试验段确定的各项指标进行控制。
3）、大型坑穴边部处理
为防止深、大坑穴填塞后出现路基不均匀沉降，对该类型坑穴边缘采用挖台阶形式进行处理，每层台阶高30cm，宽30cm，向内施做1%横坡。
台阶断面示意图如下：
图2.1坑穴边缘台阶示意图。
