北京中考物理：2015年中考物理试卷电学部分
北京市2015年中考物理试卷及答案（word版）
北京市2015年中考物理试卷及答案（word版）2015北京高级中等学校招生考试物理学校姓名准考证号一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意，共30分，每小题2分）1．在常温干燥的情况下，下列餐具属于导体的是（）A ．塑料筷子B ．陶瓷碗C ．不锈钢勺D ．玻璃果盘2．科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图1所示．下列发电站发电过程中，利用不可再生能源发电的是（）3．汽车是人们常用的交通工具，下列与汽车有关的说法中正确的是（）A ．汽车轮胎上制有花纹，是为了减小摩擦B ．汽车装有消声器，就可以把汽车产生的噪音全部消除C ．载重汽车的车轮做得比较宽。
是为了增大载重汽车对路面的压强D ．驾驶员开车时要系好安全带，主要是为了防止由于惯性带来的危害4．如图2所示的四种现象中，由于光的反射形成的是（）5．图3所示的四个物态变化的实例中，属于液化的是（）6.在下列实例中，用做功的方式来改变物体内能的是（）A．用热水袋暖手，手温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高7 . 下列说法中正确的是（）A．电饭锅工作时，将内能转化为电能B．电风扇工作时，将机械能转化为电能C．干电池给灯泡供电时，将电能转化为化学能D．在阳光照射时，太阳能电池将太阳能转化为电能8．估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（）A．一个鸡蛋的质量约为500gB．普通家庭房间门的高度一般大于3mC．教室中使用的普通日光灯管的长度约为2mD．完整播放一遍中华人民共和国国歌所需要的时间为50s9．下列选项中符合安全用电要求的是（）A．用湿手拨动空气开关B．电线的绝缘皮破损时应及时更换C．在未断开电源开关的情况下更换灯泡。
(完整)北京市年中考物理试题(版_含答案),推荐文档
2015 北京高级中等学校招生考试物理学校姓名准考证号一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意，共 30 分，每小题 2 分）1. 在常温干燥的情况下，下列餐具属于导体的是（）A. 塑料筷子 B ．陶瓷碗C ．不锈钢勺D ．玻璃果盘2．科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图 1 所示．下列发电站发电过程中，利 用不可再生能源发电的是（）3. 汽车是人们常用的交通工具，下列与汽车有关的说法中正确的是（）A. 汽车轮胎上制有花纹，是为了减小摩擦B. 汽车装有消声器，就可以把汽车产生的噪音全部消除C. 载重汽车的车轮做得比较宽。
是为了增大载重汽车对路面的压强D. 驾驶员开车时要系好安全带，主要是为了防止由于惯性带来的危害4. 如图 2 所示的四种现象中，由于光的反射形成的是（）5. 图 3 所示的四个物态变化的实例中，属于液化的是（ ）1. 本试卷共 12 页，共六道大题，45 道小题，满分 100 分。
考试时间 120 分钟。
2. 在试卷和答题卡上准确填写学校名称、姓名和准考证号。
3. 试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4. 在答题卡上，选择题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5. 考试结束，将本试卷、答题卡和草稿纸一并交回。
考生须知6.在下列实例中，用做功的方式来改变物体内能的是（）A.用热水袋暖手，手温度升高B.将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高7 . 下列说法中正确的是（）A.电饭锅工作时，将内能转化为电能B.电风扇工作时，将机械能转化为电能C．干电池给灯泡供电时，将电能转化为化学能D．在阳光照射时，太阳能电池将太阳能转化为电能8.估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（）A.一个鸡蛋的质量约为500gB.普通家庭房间门的高度一般大于3mC．教室中使用的普通日光灯管的长度约为2mD．完整播放一遍中华人民共和国国歌所需要的时间为50s9.下列选项中符合安全用电要求的是（）A．用湿手拨动空气开关B．电线的绝缘皮破损时应及时更换C．在未断开电源开关的情况下更换灯泡D．把用电器的三脚插头改为两脚插头接在两孔插座上使用10.图4 所示的四种情景中，所使用的杠杆属于省力杠杆的是（）筷子钓鱼竿羊角锤古代捣谷用具A B C D11.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大12.下列说法中正确的是（）A．凸透镜只对平行光有会聚作用B．反射光线与入射光线不在同一平面内C．一束太阳光可以通过三棱镜分解为不同的色光D．人离平面镜越远，人在平面镜中所成的像就越小13.若假想地磁场是由地球内部一块大磁铁产生的，图5 所示的四个示意图中，能合理描述这块大磁铁的是（）14.在中国科技馆“探索与发现A 厅”，有一个有趣的磁悬浮灯泡，其示意图如图6 所示。
2015年北京市中考物理试卷-答案
北京市2015年高级中等学校招生考试物理答案解析一、单项选择题1.【答案】C【解析】塑料筷子不容易导电，属于绝缘体，故A错误；陶瓷碗不容易导电，属于绝缘体，故B错误；玻璃果盘不容易导电，属于绝缘体，故C正确；不锈钢汤匙是金属制品，是导体，故D错误；故选C。
2.【答案】A【解析】燃气电站采用的是天然气，天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源，故A正确；风电站采用的是风能，风能可以源源不断的得到，是可再生能源，故B错误；水电站采用的是水能，水能可以源源不断的得到，是可再生能源，故C错误；太阳能电站采用的是太阳能，太阳能可以源源不断的得到，是可再生能源，故D错误；故选A。
3.【答案】D【解析】汽车轮胎表面凹凸不平的花纹，增加了接触面的粗糙程度，从而可以增大摩擦，故A错误；汽车装有消声器，可以在声源处减弱噪声，但不可以把汽车产生的噪声全部消除，故B错误；载重汽车的车轮做得比较宽，是增大了受力面积，减小了对地面的压强，故C错误；驾驶员开车是要系好安全带，主要是为了防止由于惯性带来的伤害，故D正确；故选D。
4.【答案】B【解析】影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A错误；景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故B正确；用放大镜看文字时，文字变大了，属于凸透镜成像，是由于光的折射形成的，故C错误；从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故D错误；故选B。
5.【答案】B【解析】初春，湖面上冰化成水，是熔化现象，故A错误；盛夏，草叶上形成“露珠”，是水蒸气遇冷液化形成的，故B正确；深秋，枫叶上形成“霜”，是水蒸气凝华形成的，故C错误；严冬，树枝上形成“雾凇”，是水蒸气凝华形成的，故D错误；故选B。

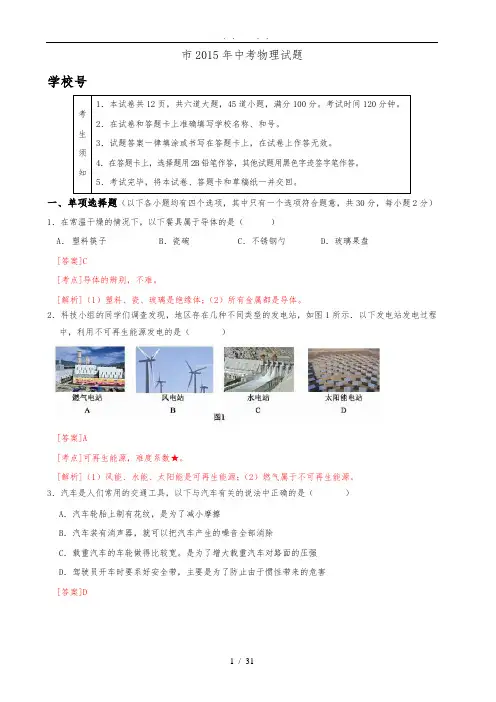

北京市2015年中考物理试题
市2015年中考物理试题学校号考生须知1．本试卷共12页，共六道大题，45道小题，满分100分。
考试时间120分钟。
2．在试卷和答题卡上准确填写学校名称、和号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试完毕，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（以下各小题均有四个选项，其中只有一个选项符合题意，共30分，每小题2分）1．在常温干燥的情况下，以下餐具属于导体的是（）A．塑料筷子 B．瓷碗 C．不锈钢勺 D．玻璃果盘[答案]C[考点]导体的辨别，不难。
[解析]（1）塑料、瓷、玻璃是绝缘体；（2）所有金属都是导体。
2．科技小组的同学们调查发现，地区存在几种不同类型的发电站，如图1所示．以下发电站发电过程中，利用不可再生能源发电的是（）[答案]A[考点]可再生能源，难度系数★。
[解析]（1）风能、水能、太阳能是可再生能源；（2）燃气属于不可再生能源。
3．汽车是人们常用的交通工具，以下与汽车有关的说法中正确的是（）A．汽车轮胎上制有花纹，是为了减小摩擦B．汽车装有消声器，就可以把汽车产生的噪音全部消除C．载重汽车的车轮做得比较宽。
是为了增大载重汽车对路面的压强D．驾驶员开车时要系好安全带，主要是为了防止由于惯性带来的危害[答案]D[考点]摩擦、噪声、压强、惯性，难度系数★4．如图2所示的四种现象中，由于光的反射形成的是（）5．图3所示的四个物态变化的实例中，属于液化的是（）6.在以下实例中，用做功的方式来改变物体能的是（）A．用热水袋暖手，手温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高7 . 以下说法中正确的是（）A．电饭锅工作时，将能转化为电能B．电风扇工作时，将机械能转化为电能C．干电池给灯泡供电时，将电能转化为化学能D．在照射时，太阳能电池将太阳能转化为电能8．估测在实际生活中的应用十分广泛，以下所估测的数据中最接近实际的是（）A．一个鸡蛋的质量约为500gB．普通家庭房间门的高度一般大于3mC．教室中使用的普通日光灯管的长度约为2mD．完整播放一遍中华人民国国歌所需要的时间为50s9．以下选项中符合安全用电要求的是（）A．用湿手拨动空气开关B．电线的绝缘皮破损时应与时更换C．在未断开电源开关的情况下更换灯泡D．把用电器的三脚插头改为两脚插头接在两孔插座上使用10．图4所示的四种情景中，所使用的杠杆属于省力杠杆的是（）筷子钓鱼竿羊角锤古代捣谷用具A B C D11．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，以下说法中正确的是（） A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大12．以下说法中正确的是（）A．凸透镜只对平行光有会聚作用B．反射光线与入射光线不在同一平面C．一束太可以通过三棱镜分解为不同的色光D．人离平面镜越远，人在平面镜中所成的像就越小13．若假想地磁场是由地球部一块大磁铁产生的，图5所示的四个示意图中，能合理描述这块大磁铁的是（）14．在中国科技馆“探索与发现A厅”，有一个有趣的磁悬浮灯泡，其示意图如图6所示。

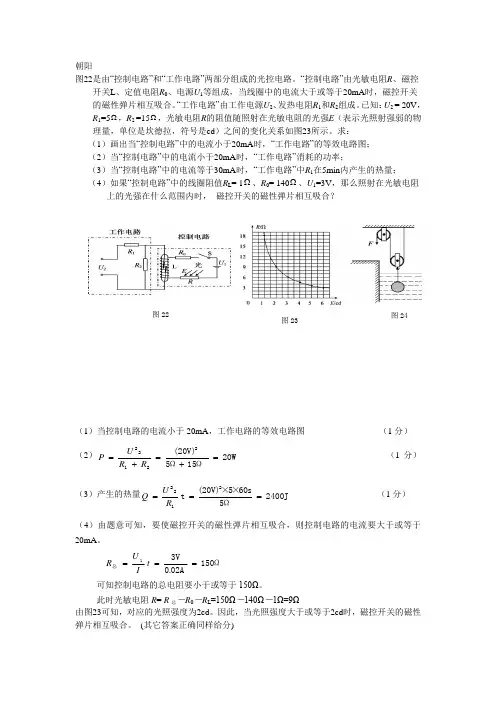

2015北京中考一模物理电学综合(含答案)(DOC)
图22是由“控制电路”和“工作电路”两部分组成的光控电路。
“控制电路”由光敏电阻R 、磁控开关L 、定值电阻R 0、电源U 1等组成，当线圈中的电流大于或等于20mA 时，磁控开关的磁性弹片相互吸合。
“工作电路”由工作电源U 2、发热电阻R 1和R 2组成。
已知：U 2 = 20V ，R 1=5Ω，R 2 =15Ω，光敏电阻R 的阻值随照射在光敏电阻的光强E （表示光照射强弱的物理量，单位是坎德拉，符号是cd ）之间的变化关系如图23所示。
求：（1）画出当“控制电路”中的电流小于20mA 时，“工作电路”的等效电路图； （2）当“控制电路”中的电流小于20mA 时，“工作电路”消耗的功率；（3）当“控制电路”中的电流等于30mA 时，“工作电路”中R 1在5min 内产生的热量； （4）如果“控制电路”中的线圈阻值R L = 1Ω、R 0= 140Ω、U 1=3V ，那么照射在光敏电阻上的光强在什么范围内时， 磁控开关的磁性弹片相互吸合？（1）当控制电路的电流小于20mA ，工作电路的等效电路图 （1分）（2）W 20Ω15Ω5V)20(22122=+=+=R R U P （1分）（3）产生的热量J 2400Ω5s 60×5×V)20(t 2122===R U Q （1分）（4）由题意可知，要使磁控开关的磁性弹片相互吸合，则控制电路的电流要大于或等于20mA 。
可知控制电路的总电阻要小于或等于150Ω。
此时光敏电阻R = R 总－R 0－R L =150Ω－140Ω－1Ω=9Ω由图23可知，对应的光照强度为2cd 。
因此，当光照强度大于或等于2cd 时，磁控开关的磁性弹片相互吸合。
(其它答案正确同样给分)图23图22图24Ω150A 02.0V31总===t I U R（4分）在学习了电动机的相关知识后，课外活动小组的同学们在淘宝上购买了几个小电动机，拆开了其中一个小电动机，认认真真地观察和研究它的内部构造，并测得该电动机的电阻为1Ω，给这种小电动机加3V电压，电动机正常工作，通过它的电流为0.3A 。
2015年北京中考物理
1、绝缘体不容易导电，是因为绝缘体内（）A．几乎没有电子 B．存在着大量的自由电子C．自由电子很少 D．自由电荷很少2、关于电流的形成，下列说法中不正确的是（）A．一定是正电荷发生了定向移动 B．一定是负电荷发生了定向移动C．一定是电荷发生了移动 D．一定是电荷发生了定向移动3、有关电流的表述中正确的是（）。
A．把正电荷定向移动的方向规定为电流方向B．金属导体中自由电子运动一定能形成电流C．规定自由电荷定向移动的方向为电流的方向D．电流沿着“负极→用电器→正极”方向流动4、小明在实验室做实验时，将灯连成了如图所示电路，闭合开关后，发现L1比L2亮，通过两灯的电流关系是（）A、通过L1电流大于通过L2的电流B、通过L2电流大于通过L1的电流C、通过L1电流等于通过L2的电流D、无法判断5、如图的四个电路图中与右边实物图对应的是 ( )6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”。
则这种“聪明”的电路是 （ ）7、如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 （ ） A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表8、如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。
过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）A 、灯泡L 1灯丝断了B 、灯泡L 2灯丝断了C 、灯泡L 1短路D 、灯泡L 2短路 二、多选题9、关于电流表和电压表的使用方法，下列说法中正确的是 ( )．220V220V220V220V光控 声控 声控 光控 光控 声控 光控 声控BAS 1S 2吹风机 电源A ．测量电压时，电压表必须与被测电路串联B ．测量电流时，电流表必须与被测电路串联C ．不管电流袁还是电压表，连接时必须电流从“+”接线柱流进，从“-”接线拄流出D ．电压表的量程改变后，每小格表示的值保持不变11、如图所示的电路中，不正确的是 （ ）23、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A 是吹风机，B 是电热丝，则下列分析正确的是（ ） A.只闭合开关S 1，电吹风吹出冷风 B.只闭合开关S 2，电吹风吹出冷风 C.同时闭合开关S 1、S 2，电吹风吹出冷风 D.同时闭合开关S 1、S 2，电吹风吹出热风 三、填空25、与丝绸摩擦过的玻璃棒由于 电子，带 电，丝绸由于 电子， 带 电。
北京中考物理复习一：电学部分(哈哈)
中考知识总结一：电学部分1.两种电荷（1）电荷：①正电荷：丝绸摩擦过的玻璃棒；②负电荷：毛皮摩擦过的橡胶棒；③同种电荷互相排斥，异种电荷互相吸引。
（2）摩擦起电：由于不同物质原子核束缚核外电子的本领不同，通过两种物质相互摩擦，可以使电子从一个物体转移到另外一个物体上，得电子的显负电，失去电子的显正电。
（2）验电器（用于检验物体是否带电）原理：同种电荷互相排斥。
（3）电荷量q，表示电荷多少的物理量，单位库仑（C）。
（4）原子包括原子核（带正电）和核外电子（带负电），电子是带电量最小的粒子，将其所带电量大小称为元电荷：e = 1.6×10-19Ｃ。
（5）绝缘体（不容易导电的物体）：玻璃、陶瓷、塑料、油、纯水等；导体（容易导电的物体，含大量的自由电荷）：金属、人体、大地、石墨、酸、碱、盐水溶液等。
2.电流和电路（1）电流：由电荷的定向移动形成，且将正电荷移动方向称为电流方向。
符号为I，单位安培（A）。
（2）电路中有持续电流的条件：①有电源（提供电压）；②电路闭合。
（3）电路中电流的方向：在电源的外部，电流从电源正极经用电器流向负极。
（4）电路的三种状态：①通路：接通的电路；②开路（断路）：断开的电路叫开路（断路）；③短路：直接把导线接在电源两极上的电路叫短路，危险！（5）电流表：①要测量谁的电流，则电流表就与谁串联；②电流“+”进“－”出；③不要超量程；正确选用两个量程：0～0.6A，每小格表示的电流值是0.02A；0～3A，每小格表示的电流值是0.1A。
（6）电压：符号为U，单位伏特（V）；①1节干电池的电压是1.5V；②1节铅蓄电池电压是2V；③家庭照明电压为220V；④人体的安全电压是：不高于36V；⑤工业电压是380V。
（7）电压表：①要测量谁的电压，则电压表就与谁并联；②电流要“+”进“－”出；③不要超量程；正确选用两个量程：0～3V,每小格表示的电压值是0.1V；0～15V，,每小格表示的电压值是0.5V。
2015年北京市中考物理试题答案
2015年北京市高级中等学校招生考试物理试卷答案一、单项选择题二、多项选择题三、填空题四、实验与探究题28．38.529．2030．（1）水平161（2）50（3）1.1×10331．（1）将滑动变阻器的AB接线柱连入了电路（2）0.3 0.7532．（1）A（2）D（3）B33．EF34．（1） B （2）B （3）20 35．3201)(V V ρV V --水36．8V-⋅AV5I 37．（1）两次实验中没有控制通电时间相同。
（2）在步骤③中，通电时间为2min 时，停止计时，同时记录温度计示数T 。
38．用刻度尺测量图甲中双圆锥体轴心到水平桌面的高度h 1，用刻度尺测量图乙中双圆锥体轴心到水平桌面的高度h 2。
39．用大烧杯取适量开水，把盛有少量固态碘的碘升华管放入烧杯内的开水中，观察碘升华管内是否有紫色的碘蒸气出现。
因为在常压下水的沸点不超过100℃，低于碘的熔点113.60℃，碘是晶体，当温度低于熔点时，碘不会熔化，若有紫色的碘蒸气出现，一定是因为碘从固态直接变成了气态。
40．（1）实验步骤：①用调好的弹簧测力计分别测出一个钩码、一个动滑轮所受的重力，分别用G 、G 动表示。
如图1所示组装实验器材，用弹簧测力计竖直向上匀速拉绳子自由端，绳子自由端所受拉力用F 表示，绳子自由端移动的距离用s 表示，钩码上升的高度用h 表示。
用弹簧测力计测出F ，用刻度尺分别测出s 、h 。
并把测量数据记录在表格中。
②用弹簧测力计测出此另一动滑轮所受重力G 动，保证所挂钩码不变，仿照步骤①分别测量对应的F 、s 、h 。
并把测量数据记录在表格中。
③利用公式FsGhW W ==总有η，计算两次实验动滑轮的机械效率η，并将η值记录在表格中。
（2）实验数据记录表：图1五、科普阅读题41．（1）BCD （2）脚印的深浅与人的体重有关吗？ 42．（1）声（或电） 电（或声）（2）几千米的深海处，海水对“蛟龙”号的压强远大于几百米处海水对潜艇的压强，“蛟龙”号难以采用潜艇的排水方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2015年北京市高级中等学校招生考试
物理试卷（12+2+13+3=30 ）
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）
1．在常温干燥的情况下，下列餐具属于导体的是
A．塑料筷子B．陶瓷碗C．不锈钢勺D．玻璃果盘
2．科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图1所示。
下列发电站发电过程中，利用不．可再生能源
．．．．．发电的是
7. 下列说法中正确的是
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．干电池给灯泡供电时，将电能转化为化学能
D．在阳光照射时，太阳能电池将太阳能转化为电能
9．下列选项中符合安全用电要求的是
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
11．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟该合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
13．若假想地磁场是由地球内部一块大磁铁产生的，图5所示的四个示意图中，能合理描述这块大磁铁的是
水电站
风电站
燃气电站太阳能电站
图1
A B C D
A B C D
地理南极地理南极地理南极地理南极
物理试卷 4 页)
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共8分，每
小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分） 18. 下列说法中正确的是
A ．核电站发电时将核能转化为电能
B ．通电铜导线中的电流方向与该导线中自由电子定向移动的方向一致
C ．交流发电机是电磁感应现象的应用，正常工作时将电能转化为机械能
D ．将能自由转动的小磁针放在磁场中的P 点，小磁针静止时，小磁针N 极所指的方向就是P 点磁场的方向
三、填空题（共8分，每小题1分）
24．电烙铁的铭牌上标着“220V 25W ”字样，它正常工作20s ，消耗电能 J 。
四、实验与探究题（共38分，28、29、33、36题各2分，32、34、35、37~39题各3分，
30、31、40题各4分）
29．图12所示的电阻箱的示数为 Ω。
31．小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池
等实验器材，测量额定电压为2.5V 小灯泡L 的额定功率。
（1）小华连接好图14甲所示电路，闭合开关S ，发现小灯泡L 发光暗
淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P ，电压表、电流表示数均不变，出现这种现象的原因是 。
（2）小华改正实验错误后，移动滑动变阻器的滑片P ，当电压表示数
为2.5V 时，发现电流表示数如图14乙所示，由此可知，此时通过小灯泡L 的电流为 A ；小灯泡L 的额定功率为 W 。
图12 图14
乙
＋
－
甲
物理试卷 第 3 页 (共 4 页)
33．小英在做用滑动变阻器改变灯泡亮度的实验时，连接了如图16所示的电路。
她闭合开
关S 后，发现灯泡L 不亮，她将滑动变阻器的滑片P 从右端滑动到左端，再滑动到右端的过程中，灯泡L 始终不发光。
为了排除电路故障，小英用量程为0~3V 的电压表进行检查判断。
她将电压表的负接线柱与A 接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示。
根据以上信息，可判断 段电路一定出现了故障。
36．小阳在探究“电路中一个可变电阻两端电压U 与通过它的电流I 的关系”时，得到如
下表所示的实验数据，请根据表中数据归纳出U 与I 的关系：U = 。
37．如图19所示，实验桌上有两个完全相同的烧瓶，烧瓶内装
有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R 1和阻值为5Ω的电阻丝R 2。
实验桌上还有满足实验要求的电源、电阻箱和开关各一个，电流表和停表各一块，导线若干。
小新利用上述
甲
乙
图19
图16
实验器材证明“电流通过电阻产生的热量跟电阻阻值大小有关”。
小新的主要实验过程如下：
①将电阻箱、电流表及图19所示的装置甲等电路元件串联接入电路中，将电阻箱的阻
值调为5Ω。
②闭合开关，同时按下停表开始计时，记录电流表的示数为0.3A。
通电时间为2min时，
停止计时，记录此时温度计的示数40℃，断开开关。
③用图19所示的装置乙替换电路中的装置甲，将电阻箱的阻值调为10Ω。
闭合开关，
同时按下停表开始计时，观察电流表示数仍为0.3A。
当温度计示数为40℃时，停止计时，读出通电时间5min，记录数据，断开开关。
于是小新认为“电流通过电阻产生的热量跟电阻阻值大小有关”。
请根据以上叙述回答下列问题：
（1）小新实验过程中存在的问题：。
（2）请你针对小新实验过程中存在的问题，写出改进措施：。
六、计算题（共8分，每小题4分）
44．实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图23甲所示。
a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V。
科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成如图23乙所示的图像。
求：（1）电阻R2的阻值；
（2）电阻R2的额定电功率。
1.
乙甲
图23
物理试卷第4 页(共4 页)。
