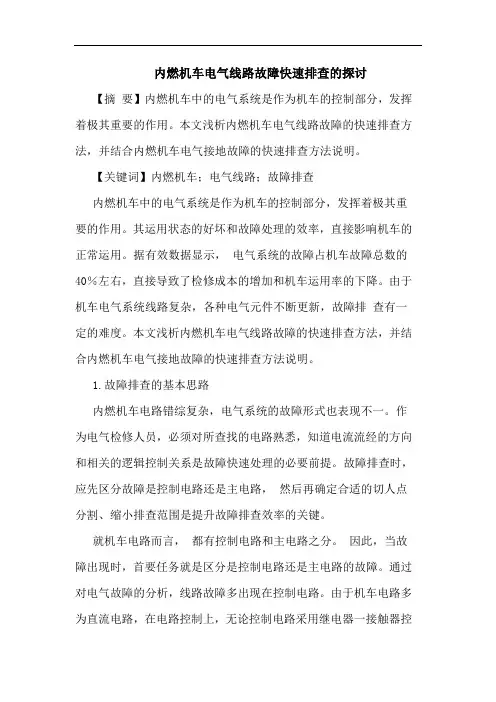

内燃机车电气线路故障快速排查的探讨【摘要】内燃机车中的电气系统是作为机车的控制部分，发挥着极其重要的作用。
本文浅析内燃机车电气线路故障的快速排查方法，并结合内燃机车电气接地故障的快速排查方法说明。
【关键词】内燃机车；电气线路；故障排查内燃机车中的电气系统是作为机车的控制部分，发挥着极其重要的作用。
其运用状态的好坏和故障处理的效率，直接影响机车的正常运用。
据有效数据显示，电气系统的故障占机车故障总数的40％左右，直接导致了检修成本的增加和机车运用率的下降。
由于机车电气系统线路复杂，各种电气元件不断更新，故障排查有一定的难度。
本文浅析内燃机车电气线路故障的快速排查方法，并结合内燃机车电气接地故障的快速排查方法说明。
1.故障排查的基本思路内燃机车电路错综复杂，电气系统的故障形式也表现不一。
作为电气检修人员，必须对所查找的电路熟悉，知道电流流经的方向和相关的逻辑控制关系是故障快速处理的必要前提。
故障排查时，应先区分故障是控制电路还是主电路，然后再确定合适的切人点分割、缩小排查范围是提升故障排查效率的关键。
就机车电路而言，都有控制电路和主电路之分。
因此，当故障出现时，首要任务就是区分是控制电路还是主电路的故障。
通过对电气故障的分析，线路故障多出现在控制电路。
由于机车电路多为直流电路，在电路控制上，无论控制电路采用继电器一接触器控制，还是plc控制，往往都是“直线”型的逻辑控制关系，即从一端开始，经过若干环节控制到电路的终端。
例如简单的控制电路都是从按钮、开关等主令控制器发出，最终控制接触器的吸合。
为此，采用化整为零的方法，在确定故障点在控制电路还是主电路的前提下，通过选取恰当的切人点，逐步缩小故障排查的范围。
如以接触器线圈作为切人点，先区分是主电路还是控制电路故障，然后根据不同的电路及相应的逻辑关系在电路中选取某一点作为切人点，把电路一分为二，检查该点的工作状态，确定检查方向，缩小检查范围。
然后再运用此法依次逐步缩小检查范围，最终找到故障点。
浅谈DF4DD内燃机车电气故障检查及处理
浅谈DF4DD内燃机车电气故障检查及处理摘要：本文通过对DF4DD型内燃机车两则电气故障的检查处理，总结电气故障的一般处理方法，对机车实际运用中出现的电气故障进行了系统的分析、阐述，具有较强的针对性和实用性。
关键词：DF4DD型内燃机车；电气故障；电路图；接地故障；主电路内燃机车的工作原理是先将燃油（柴油）的化学能转化成机械能，再将机械能转化为电能，最后再将电能转化为机械能，推动机车运行。
机车电气部分是连接机车各部分的“纽带”，它将机车各系统紧密的联系在一起，达到控制机车安全、稳定、高效运行的目的。
因此电气故障检查及处理就显得尤为重要。
也因用电器件比较多，电气线路多的特点，使其故障的检查和处理显得比较繁琐。
要检查及处理内燃机车电气故障，必须了解掌握机车电气线路图。
电气线路图是表示电气系统内，电机、电器、电表、电路等各元件之间电气—机械相互联系、作用原理、动作程序的图形，是对电气系统进行操作、控制、配线和维修的依据。
下面是两则机车运行中比较常见且必须应急处理的故障。
对电气故障的分析、处理，均以DF4DD内燃机车电气线路图为依据。
1.柴油机启动前电气故障检查及处理风源净化装置FJZ电空阀无动作2013年12月30日兖矿铁运处机务段小辅修1022机车，发现冷却间空压机风源净化装置电空阀无动作，检查控制电路，参照控制电路电路图，闭合燃油泵开关4K，将风源净化装置FJZ两电空阀接入万用表检查电空阀两接线柱，发现一端对地检测有电流、而另一端无电流，初步判断电路断路，用试灯检测电器间电空阀线圈负端X8/15号线有电，同样用试灯检测风源净化装置FJZ电空线圈正端X1/15、1593号线有电。
由此判断电空阀线圈损坏或1479号线、2159号线损坏。
断开燃油泵开关4K，顺着1479号线、2159号线继续查找，发现在靠近总匝粗线处，用手摸到一根线只有绝缘皮包裹内无金属导线，剥开绝缘皮发现金属导线断开。
连接金属导线，合燃油泵开关4K，再用试灯检查，试灯变亮。
东风4型内燃机车常见电气故障的分析与处理

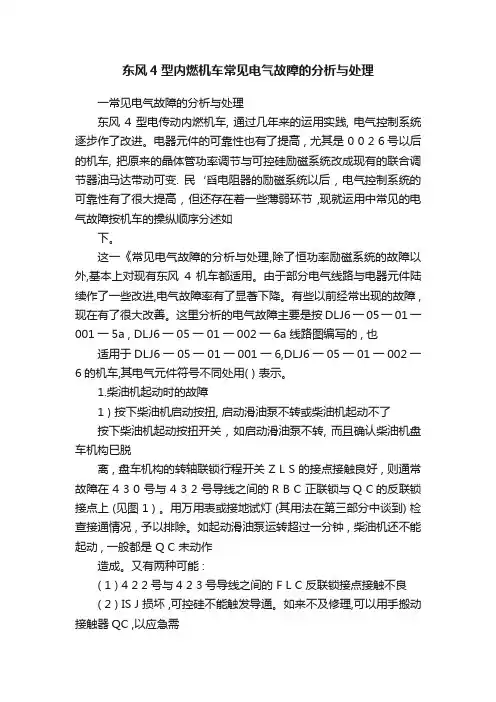

东风4型内燃机车常见电气故障的分析与处理一常见电气故障的分析与处理东风 4 型电传动内燃机车, 通过几年来的运用实践, 电气控制系统逐步作了改进。
电器元件的可靠性也有了提高 , 尤其是 0 0 2 6号以后的机车, 把原来的晶体管功率调节与可控硅励磁系统改成现有的联合调节器油马达带动可变. 民‘舀电阻器的励磁系统以后, 电气控制系统的可靠性有了很大提高, 但还存在着一些薄弱环节,现就运用中常见的电气故障按机车的操纵顺序分述如下。
这一《常见电气故障的分析与处理,除了恒功率励磁系统的故障以外,基本上对现有东风4 机车都适用。
由于部分电气线路与电器元件陆续作了一些改进,电气故障率有了显著下降。
有些以前经常出现的故障 , 现在有了很大改善。
这里分析的电气故障主要是按DLJ6一05一01一001一5a , DLJ6一05一01一002一6a 线路图编写的 , 也适用于DLJ6一05一01一001一6,DLJ6一05一01一002一6的机车,其电气元件符号不同处用( ) 表示。
1.柴油机起动时的故障1 ) 按下柴油机启动按扭, 启动滑油泵不转或柴油机起动不了按下柴油机起动按扭开关, 如启动滑油泵不转, 而且确认柴油机盘车机构巳脱离 , 盘车机构的转轴联锁行程开关 Z L S 的接点接触良好 , 则通常故障在 4 3 0 号与 4 3 2 号导线之间的R B C 正联锁与Q C的反联锁接点上 (见图 1 ) 。
用万用表或接地试灯 (其用法在第三部分中谈到) 检查接通情况 , 予以排除。
如起动滑油泵运转超过一分钟 , 柴油机还不能起动 , 一般都是 Q C 未动作造成。
又有两种可能 :( 1 ) 4 2 2号与4 2 3号导线之间的 F L C 反联锁接点接触不良( 2 ) IS J 损坏 ,可控硅不能触发导通。
如来不及修理,可以用手搬动接触器QC ,以应急需2 ) 起动柴油机时, “总控”自动开关跳闸 , 不能起动柴油机这是由于 IS J 中的续流二极管 D : 击穿短路 , 当出现这一故障时, 可切除IS J 中的二极管D : 再次起动 , 或切除 IS J , 待起动滑油泵运转 4 6秒钟以后 , 用手搬动 Q C 起动柴油机。
内燃机车故障处理
机车无流无压故障处理一、概述无流无压，又称卸载。
即提司机控制器主手柄，主发电机无输出电流和电压。
提手柄而不走车或机车运行中出现无流无压也将发生停车事故，出现机破。
通过以往对机车出现无流无压的故障分析，大体可以分为七种情况：（一）卸载灯7XD亮，机车加不上载，机车无流无压。
（二）司机提手柄，卸载灯灭，机车加不上载，机车无流无压。
（三）机车运行中过流灯5XD亮，机车卸载。
（四）司机手柄处于高时机车卸载。
（五）机车运行中，接地灯4XD亮机车无流无压。
二、卸载灯7XD亮，机车加不上载，机车无流无压（一） LLC不吸合时故障原因：图1当LLC不吸合时可初步判断为LLC得电电路故障或LLC线圈烧损。
由图1可知，LLC得电电路为2K→16DZ→X3/3→1HKf→2HKf→LJ→DJ→TJ→1ZJ→3ZJ→2ZJ→LLC，其中任何触点虚接都可造成LLC无法得电，所以故障原因为：（1）2K故障或16DZ跳开。
（2）1～2HKf常闭触点（267、268、269）虚接。
（3）过流继电器LJ（272～315），接地继电器DJ（274～275），中间继电器1ZJ （267～277），2ZJ（301～302）某一常闭触点虚接。
（4）LLC线圈烧损或断路。
（5）低于750转/分的情况下，还应查278～302号线间的3ZJ常闭触点。
（原因后面高位卸载中有具体说明）2．故障判断及处理方法先用负灯试LLC线圈328号线，灯亮说明LLC线圈前部电路无故障，故障原因只能是LLC线圈损坏，此时可将司近代手柄回零位，人为闭合LLC，维持运行。
不亮说明LLC前端电路有故障。
这时可采用优选项法分段查找LLC线圈电路中各常闭触点，如用负灯试TJ常闭触点的315号线，灯亮为前部电路中的1～2HKf、LJ各常闭触点良好，故障点在其后部，用负灯逐点测试如试灯试某触点一端亮一端不亮即为该触点虚接。
查出故障如果是2K可闭合非操纵端2K维持运行回段修理，16DZ跳开则直接闭合即可，若是1～2HKf、LJ、DJ、1ZJ、2ZJ、3ZJ某一常闭触点虚接，可将其短接或替换。
东风5D型内燃机车主电路接地故障分析及处理

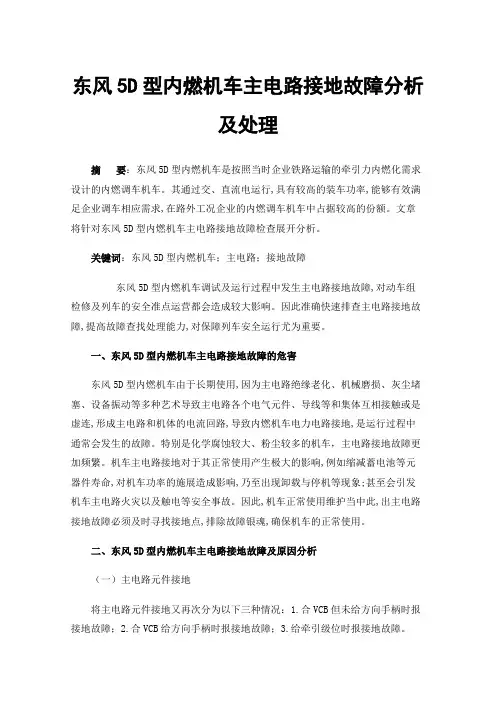

东风5D型内燃机车主电路接地故障分析及处理摘要：东风5D型内燃机车是按照当时企业铁路运输的牵引力内燃化需求设计的内燃调车机车。
其通过交、直流电运行,具有较高的装车功率,能够有效满足企业调车相应需求,在路外工况企业的内燃调车机车中占据较高的份额。
文章将针对东风5D型内燃机车主电路接地故障检查展开分析。
关键词：东风5D型内燃机车；主电路；接地故障东风5D型内燃机车调试及运行过程中发生主电路接地故障,对动车组检修及列车的安全准点运营都会造成较大影响。
因此准确快速排查主电路接地故障,提高故障查找处理能力,对保障列车安全运行尤为重要。
一、东风5D型内燃机车主电路接地故障的危害东风5D型内燃机车由于长期使用,因为主电路绝缘老化、机械磨损、灰尘堵塞、设备振动等多种艺术导致主电路各个电气元件、导线等和集体互相接触或是虚连,形成主电路和机体的电流回路,导致内燃机车电力电路接地,是运行过程中通常会发生的故障。
特别是化学腐蚀较大、粉尘较多的机车，主电路接地故障更加频繁。
机车主电路接地对于其正常使用产生极大的影响,例如缩减蓄电池等元器件寿命,对机车功率的施展造成影响,乃至出现卸载与停机等现象;甚至会引发机车主电路火灾以及触电等安全事故。
因此,机车正常使用维护当中此,出主电路接地故障必须及时寻找接地点,排除故障银魂,确保机车的正常使用。
二、东风5D型内燃机车主电路接地故障及原因分析（一）主电路元件接地将主电路元件接地又再次分为以下三种情况：1.合VCB但未给方向手柄时报接地故障；2.合VCB给方向手柄时报接地故障；3.给牵引级位时报接地故障。
（1）合VCB但未给方向手柄时报接地故障。
合VCB但未给方向手柄时，根据充电接触器CHK和主接触器K的投入逻辑可知，此时CHK和K不闭合，若报主电路接地故障则应重点检查牵引变压器二次侧绕组部分的绝缘值。
（2）合VCB给方向手柄时报接地故障。
合VCB给方向手柄时，牵引变流器首先闭合CHK接触器进行预充电，完成充电后再闭合主接触器K，同时断开充电接触器CHK，启动整流，控制中间电压升压到2200V。

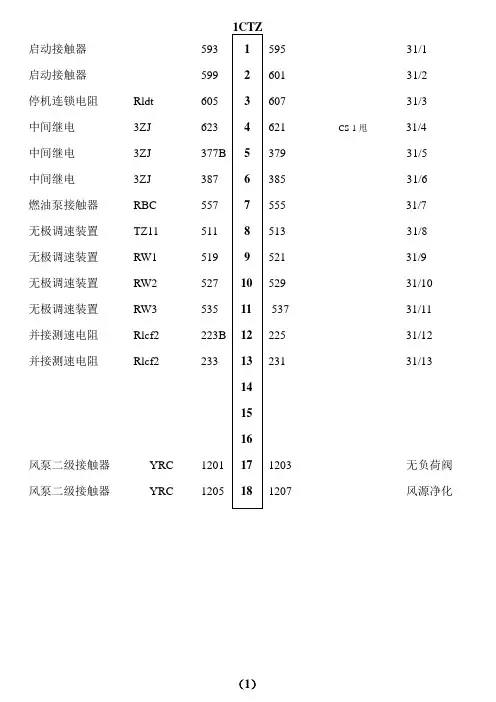

东风5内燃机车电器接线排1-24
