旋转接头的工作原理旋转接头是一种用于连接两个相对旋转的部件的机械装置。
它可以在两个部件之间传递动力、信号或流体。
旋转接头的工作原理需要考虑到传递的各种因素，包括旋转的角度范围、速度、压力、介质等。
旋转接头的主要构成部分包括固定端和旋转端。
固定端安装在静止的部件上，而旋转端安装在相对旋转的部件上。
固定端和旋转端之间通过轴承和密封件连接。
轴承能够承受旋转的力和扭矩，并确保旋转的平稳。
密封件则用于防止介质泄漏。
旋转接头的工作原理可以分为两个主要方面：传递动力和转动的连续性。
首先是传递动力。
在旋转接头中，通常会使用传递动力的方法来连接运动部件。
例如，当一个部件需要传递电力或信号时，可以使用电气连接。
电气连接通常由传导材料、导电接头和接触件组成。
传导材料用于传递电力或信号，导电接头则用于连接传导材料和接触件。
接触件通常是金属制成的，通过它们之间的接触，电力或信号可以传递到另一个部件上。
另外，当需要传递流体介质时，可以使用液压或气动连接。
液压连接通过液压油管传递压力介质，而气动连接则通过气管传递气体介质。
这两种连接方法都需要考虑介质的压力、流量和防漏要求。
通常会使用密封件来确保介质的封闭性，防止泄漏。
其次是转动的连续性。
旋转接头需要能够实现两个部件的相对旋转，而又保证转动的连续性。
这要求旋转接头具备低摩擦和高刚度的特点。
摩擦力会导致能量的损耗和磨损，因此需要使用低摩擦材料和润滑剂来减少摩擦。
而刚度则需要保证旋转接头能够承受旋转时的力和扭矩，维持转动的稳定性。
为了实现旋转接头的工作原理，一般会采用轴承和密封件。
轴承能够支撑和定位旋转部件，同时承受轴向和径向载荷。
轴承通常采用滚动轴承或滑动轴承。
滚动轴承由内圈、外圈、滚动体和保持器组成，通过滚动体之间的滚动，实现旋转部件的旋转。
滑动轴承则由衬套和滑动材料组成，通过滑动材料之间的滑动，实现旋转部件的旋转。
密封件则用于防止介质泄漏。
旋转接头会承受压力介质和液体介质的传递，因此需要使用密封件来保持介质的封闭性。
旋转接头的介绍与应用
此前可能出现的此类工具落井问题。
静态轴承拉力(最大)：240 klbs；静态轴承压力(最大)：200 klbs；旋转速度(连续)：≤40 r/min；旋转速度(间歇)：60 r/min；剪切销钉值(平均)：±1.72 MPa；剪切销钉数量(最大)：12 个；使用标准黄铜螺钉转换压力(最大)：±20.68 MPa；工作压力(最大)：75%剪切力。
1.4 基地实验旋转接头在试验基地的水平井进行，通过井口组合7″尾管和旋转接头，模拟海上平台下7″尾管工艺流程，旨在检验旋转接头能否有效减小下套管的难度，有效传递钻杆钻压，以及提高裸眼段水平井下套管的成功率，从而解决水平井下套管磨阻大，钻杆钻压传递不完全，致使套管不能完全下入到预定完井深度的情况；另外，通过解锁、锁定工具锁定装置开关，验证工具锁定装置是否稳定、可靠，在锁定后可实现尾管挂旋转脱手。
1.4.1 地面测试钻具组合：十字浮鞋+7″尾管(500 m) +变扣(BTC*410) +球座(411*410)+5″旋转接头+ 5″钻杆；接旋转接头后，做地面测试。
旋转接头下接头打备钳，旋转接头连短钻杆，接顶驱，开转速10 r/min，工具运行正常，无憋扭现象。
1.4.2 中途测试在1 200 m以后进入第二造斜段，实测井斜达70°，因此在1 200 m至井底，每隔100 m分别测试管柱在旋转和非旋转状态下的上提下放悬重，考察在大斜度井段，旋转接头在增加钻具悬重方面的效果，借以判定旋转接头对于在复杂井段下入尾管是否能起到帮助，试验流体介质为清水[1-2]。
通过测试数据得出如下结论：旋转状态下管柱下放悬重大于静止状态下管柱下放悬重，在工具允许范围内，转速越高旋转下放悬重增加较静止下放悬重增加更明显。
旋转接头能明显降低其上方管柱摩阻，更多钻柱有效重力传递使得尾管下放更容易。
1.4.3 井底测试(1)悬重对比测试。
工具下钻至井底，探底深度1 783.64 m，测试静止和不同转速下管柱上提下放悬重，可得出旋转状态下管柱下放悬重大于静止状态下管柱下放悬重，更多钻柱有效重力传递至管柱下方。
水管旋转接头工作原理
水管旋转接头工作原理
水管旋转接头，也称为旋转快速接头或旋转接头，是一种可以实现水管或其他管道的旋转连接的装置。
它可以在管道传输介质的同时，实现管道的旋转，方便在不同的角度和方向上使用。
水管旋转接头的工作原理是通过内部的密封圈实现密封和转动。
通常，水管旋转接头由两个主要部分组成：一个连接在管道的端部的外部部分和一个连接在另一根管道的内部部分。
当两根管道需要旋转连接时，将这两个部分插入并通过绞合或压入的方式紧密连接在一起。
在这个过程中，内外两个部分之间形成了一个密封的旋转接口，并通过内部的密封圈确保介质不会泄漏。
当介质通过旋转接头流动时，接头内部的密封圈可以根据管道的旋转角度和方向进行相应的调整，确保管道仍然保持密封。
同时，由于接头的旋转性能，可以灵活地改变管道的角度和方向，方便使用。
水管旋转接头一般用于需要灵活连接、旋转和传输介质的场合，例如工业设备中的输送管道、喷淋系统、消防系统等。
它的主要优点是方便安装、拆卸和维护，提高了操作的灵活性和效率。
旋转接头的基础知识
滕州市天旋旋转接头制造有限公司

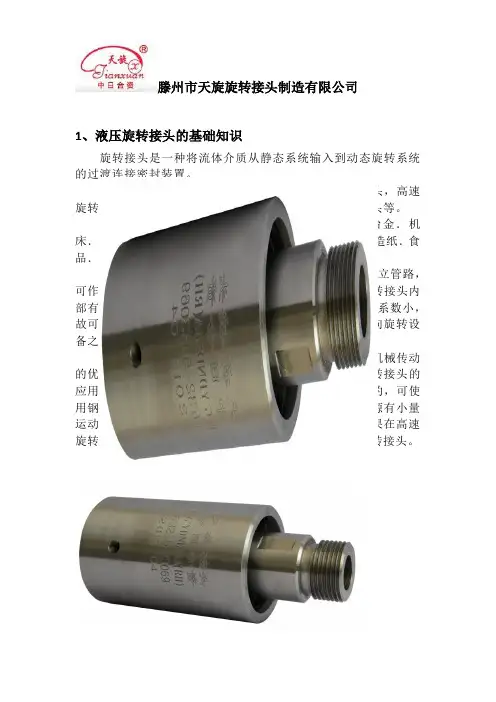

1、液压旋转接头的基础知识
旋转接头是一种将流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。
旋转接头按类型分为：高压旋转接头，高温旋转接头，高速旋转接头，水冷旋转接头，液压旋转接头，气动旋转接头等。
旋转接头的应用几乎覆盖各个加工制造行业.如:冶金．机床．发电．石油．橡胶．塑料．纺织．印染．制药．卷烟．造纸．食品．饲料加工等。
液压旋转接头可依工作情形来选择连结方式。
内有独立管路，可作不同工作情况需求做选择，来发挥最大的效益。
旋转接头内部有两个精密轴承，运转平稳持久可靠、坚固灵活，磨擦系数小，故可以高速运转。
一般来说，液压旋转接头通常是用于向旋转设备之上的液压执行机构等输送液压介质的设备。
液压旋转接头优点：由于液压传动相对于电气传动及机械传动的优点，液压传动在各行业中使用越来越广泛。
液压旋转接头的应用逐渐广泛。
如果液压执行机构相对于介质源是固定的，可使用钢管向执行机构输送介质。
如果执行机构相对于介质源有小量运动（移动、转动、摆动）则可使用高压软管连接。
如果在高速旋转的轴上有一个液压缸，向其输送介质则需要用到旋转接头。
旋转接头的原理和作用
旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。
它可以应用于各种领域，如石油、化工、造纸、食品、制药等。
旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。
其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。
固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。
密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。
1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。
2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。
3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。
它可以降低管道系统的维护成本，延长管道的使用寿命。
4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。
旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。
值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。
此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。
综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。
旋转接头的原理和作用
旋转接头的原理和作用旋转接头是一种机械装配中常用的部件，用于连接两个可以相对旋转的部件。
其原理是通过设计特殊的结构，使得两个部件能够相对旋转而不影响整个机械装配的运动。
旋转接头主要由外圈、内圈、滚珠、保持架和密封圈等部件组成。
其中外圈和内圈通过轴承结构相互连接，滚珠则在内圈和外圈之间放置，起到减小摩擦力和传递转动力矩的作用。
保持架的作用是固定滚珠的位置，防止其偏移或滚动不畅。
而密封圈则用于防止灰尘、液体等外界物质进入旋转接头内部，以确保其正常运转。
1.传递力矩：旋转接头能够承受一定的转动力矩，并将其传递给连接的部件。
通过旋转接头的连接，可以使得两个部件能够相对旋转，同时传递转动力矩，实现整个装配的运动。
2.减小摩擦力：旋转接头采用滚珠结构，因此在两个相对旋转的部件之间会产生摩擦。
而滚珠的使用可以减小这种摩擦力，降低连接部件的磨损程度，提高装配的寿命。
3.调整角度：旋转接头通常具有一定的角度调整功能，可以使得连接部件在一定范围内相对旋转。
这样就可以根据实际需要灵活地调整部件的角度，以适应不同的工作环境和装配要求。
4.传递信号和能量：有些旋转接头还可以用于传递信号和能量。
例如，在电力传输设备中，旋转接头可以用于将电流和信号从静止部分传递到旋转部分，实现不间断的电力供应和数据传输。
除了上述的主要作用之外，旋转接头还具有一些其他的附加功能。
例如，一些旋转接头具有防水、防尘和防爆等特性，可以在特殊环境中使用。
另外，一些旋转接头还能够实现自动润滑、降噪和疏水等功能，进一步提高装配的性能和可靠性。
总之，旋转接头作为一种常用的机械连接部件，具有传递力矩、减小摩擦力、调整角度和传递信号和能量等多种作用。
其结构设计和使用特性能够有效地满足不同装配需求，提高机械装配的性能和可靠性。
旋转接头功能及用途中文
G 1/2" G 3/4" G 1" G 1 1/4" G 1 1/2" G 2" G 2 1/2" G 3" G 4"
尺寸
最大直径
长度
[mm] 34 38 44 53
58 (SW 55) 74,5
90 (SW 85) 105 130
[mm] 52 53 60,5 56 62 73,5 77,5 79,5 82,5
RS Swivel joints
旋转接头
14.01.2013
RS Roman Seliger Armaturenfabrik GmbH An‘n Slagboom 20, D-22848 Norderstedt
www.rs-seliger.de
RS 产品一览
31.05.2020
RS on YouTube
31.05.2020
工程实例： Evonik Goldschmidt
31.05.2020
工程实例： Infracor
31.05.2020
工程实例： Infracor
31.05.2020
重量 不锈钢/ 黄铜
[kg] 0,21/0,23 0,24/0,26 0,34/0,37 0,44/0,48 0,57/0,62 0,95/1,05 1,28/1,36 1,65/1,80 2,25/2,45
31.05.2020
球型旋转接头KDG
31.05.2020
球型旋转接头KDG
• 可以摆动50°的锥角 • 消除软管扭转力 • 延长软管使用寿命 • 延长软管维保周期 • 操作温度100℃ • 操作压力16 bar • 不锈钢、黄铜等材质可选 • Viton, FFKM (Kalrez), EPDM 等O型圈密封材料 • 尺寸: DN 25 / 50 / 80 / 100, 内丝/外丝接口
旋转接头在实际应用中应注意的问题
旋转接头在实际应用中应注意的问题安装把液压旋转接头安装在转动的设备上时，应当注意使旋转接头与旋转设备保持良好的同轴。
不好的同轴度使液压旋转接头转动时产生径向摆动，无论对复合材料的旋转密封或是机械式的旋转密封或旋转接头的轴承，摆动都是很有害的。
对复合材料的旋转来说，周期变化的径向力使其发生径向滑动，密封的端面会被磨损，密封与旋转接头外壳之间的动态油膜不容易建立同样使密封易于磨损。
对机械式旋转密封来说，径向摆动会破坏静压油膜的平衡点，还可能使机械旋转密封的动环与静环之间产生径向接触，使金属环磨损。
旋转接头外壳的固定是为了使其不跟随心轴同步旋转，因此只要能阻止其作圆周转动即可。
不要使用更多的约束，径向或轴向的力作用在外壳上会通过外壳传递给液压旋转接头的轴承和内部的旋转密封，迫使轴承或密封磨损或损坏。
安装油管的时候，保持油口的清洁是非常重要的，也是容易被忽略的。
安装的时候是非常容易将污染物带入油口的。
颗粒总是使发生滑动磨擦零件易于磨损。
由于机械式旋转密封的油膜间隙很小，污染物会划伤滑动面甚至将机械式旋转密封卡死，因此保持清洁对机械式旋转密封更为重要。
旋转接头的油封是用来密封转动的心轴的，使旋转密封的泄漏油从泄漏油管排回油箱。
油封的耐压通常不超过3bar，因此必须使泄漏油管顺畅回油。
在安装时，决不能将旋转接头的泄漏油口堵死，如果泄漏油管上有阀门一定要在通入介质前确保开启，否则油封必然被挤出。
也不能将泄漏油管并入回油管，因为回油管的压力通常会超过3bar。
也不要在泄漏油管上安装过滤器。
使用旋转接头通常有泄漏，所以一般不能用于要求保压的场合，机械密封的旋转接头泄漏量更大。
在要求控制液压缸的行程的时候可以考虑伺服控制，以便对泄漏量进行补偿。
在液压缸没有中间定位的时候问题会简单一些，只要在液压缸运动到极限位置后持续供入介质即可。
旋转接头一般是要用介质来润滑和冷却的，所以不能在未通入介质的情况下试车或开车。
在对旋转接头或相关设备作检修之后要确保开启泄漏油管。
