三视图教学设计
三视图教学设计
六盘水市第八中学李东琴
教学目标
1.会从投影角度深刻理解视图的概念。
通过对实物的拼摆及不同方向的观察，经历由实物抽象出几何体的过程，进一步发展空间观念．
2.会画简单几何体及简单几何体组合的三视图，通过画三视图，体会几何体及其视图之间的相互转化。
3.通过对视图的学习，学会从不同的角度认识、对待和分析问题。
重点与难点
重点：1.从投影的角度加深对三视图概念的理解。
2.会画简单几何体及其组合的三视图。
难点：根据三种视图，画出原几何体．对三视图概念理解的升华。
教学方法
情景设计、导入新课、形成知识、引出定义、演示操作、探索规律、应用实践、解决问题、拓展升华、小结知识
教学过程
一、情境引入1：一系列美丽的庐山图片展示让学生回忆起“横看成岭侧成峰，远近高低各不同”——《题西林壁》宋朝苏轼以此说明认识事物需要从不同的角度看。
情境引入2：一系列游戏人物、动画人物、汽车飞机设计图激发学生学习三视图的兴趣
二、新课讲授：
1.投影的概念
通过幻灯片及几何画板动画演示讲述投影的概念。
2.三视图的概念
提问：究竟一个简单的几何体需要几个视图才能全面地反映它们的形状呢？分别从哪个角度观察反映出字典的不同形状？
讲解：引出三视图的概念,并理解用三视图来表达几何体形状、大小的意义。
三视图的概念：
从前向后正投影在正面内得到主视图。
从左向右正投影在侧面内得到左视图。
从上向下正投影在水平面内得到俯视图。
通过几何画板展示投影帮助学生理解三视图的概念，通过演示四棱柱的三视图的画法，教学生画简单几何体的三视图。
3.学画三视图，并探究三视图之间的大小关系。
讨论：观察得到三种视图的位置关系并讨论得到三种视图大小上的规律。
（明确长宽高概念：从正面观察几何体，长是几何体从左到右的距离,宽是几何体从前到后的距离,高是几何体从上到下的距离。
）三种视图的大小对应关系：主视图与俯视图长对正,主视图与左视图高平齐,左视图与俯视图宽相等。
（位置一般为：主视图在左上边，
它的下方应是俯视图，左视图坐落在右边）
4.课堂练习：
练习：画出下图中物体的三视图。
（幻灯片展示图片）
强调：长对正，高平齐，宽相等
设问：如果物体有空心或部分轮廓被遮挡看不见的时候，三视图还和原来一样吗？你还会画吗？动手来试试！！！
注意事项：看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线.
5.课后练习：
练习：1、在身边挑一样几何体画出其三视图
2、课本练习第1题
拓展升华：课本练习第5题
三、小结知识：
1、投影
2.三视图
从前向后正投影在正面内得到主视图。
从左向右正投影在侧面内得到左视图。
从上向下正投影在水平面内得到俯视图。
3、画物体的三视图时,要符合如下原则:
大小关系：长对正,高平齐,宽相等.
注意事项：看得见的用实线，看不见的用虚线。
三视图初中教案
三视图初中教案教学目标：1. 了解并掌握主视图、左视图、俯视图的概念及作用。
2. 学会从不同角度观察几何体，并画出其三视图。
3. 能够根据三视图描述和还原基本几何体或实物原型。
4. 培养空间想象能力和逻辑思维能力。
教学重点：1. 主视图、左视图、俯视图的概念及作用。
2. 画出简单几何体的三视图。
教学难点：1. 根据三视图描述和还原基本几何体或实物原型。
2. 理解基本几何体与其三视图、展开图之间的关系。
教学准备：1. 教师准备一些几何体模型，如正方体、长方体等。
2. 学生准备笔记本和绘图工具。
教学过程：一、导入（5分钟）1. 教师展示一些生活中的实物，如建筑物、家具等，引导学生观察从不同角度看到的形状。
2. 学生分享观察到的形状，教师总结并引入三视图的概念。
二、新课讲解（15分钟）1. 教师讲解主视图、左视图、俯视图的定义及作用。
2. 学生跟随教师一起观察几何体模型，并画出其三视图。
3. 教师通过示例讲解如何根据三视图描述和还原基本几何体或实物原型。
三、课堂练习（15分钟）1. 学生独立完成练习题，画出给定几何体的三视图。
2. 教师选取部分学生的作业进行点评，指出优点和需要改进的地方。
四、拓展与应用（15分钟）1. 教师提出一些实际问题，如根据建筑物的三视图计算其表面积、体积等。
2. 学生分组讨论并解决问题，分享解题过程和答案。
五、总结与反思（5分钟）1. 教师引导学生总结本节课所学内容，巩固知识点。
2. 学生分享自己的学习心得和感悟。
教学评价：1. 课后作业：检查学生画出几何体的三视图的准确性。
2. 课堂练习：观察学生在练习中的表现，了解其对三视图的理解和应用能力。
3. 拓展与应用：评价学生在解决问题时的思维过程和团队合作能力。
教学反思：本节课通过观察生活中的实物，引导学生了解三视图的概念和作用。
在课堂练习中，学生能够独立画出简单几何体的三视图，并能够根据三视图描述和还原基本几何体或实物原型。
但在拓展与应用环节，部分学生对于实际问题的解决还需加强，因此在今后的教学中，应注重培养学生的实际应用能力和解决问题的能力。
「《三视图》校内公开课教案」
交流结论
(发现三个视图的大小关系)
尝 试
应 用
画简单物体三视图。
(注意引导看不见的线标注虚线）
画图
(应用所学知识解决问题)
变 式
迁 移
画组合体三视图
（变式升华)
画图
（知识得到升华)
小 结
升 华
总结三视图位置、画法
(共同总结)
学生归纳
(构建知识体系)
作 业
你想画生活中哪些物体三视图
独做 (检测学习成果)
板 书
三视图
1、长方体三视图2、口诀
3、画图
知识点醒目呈现
(观察：从不同方向正视几何体，观察几何体三视图）
2、将这三个视图画面在同一平面内，它们的位置有什么关系？
(板书长方体三视图,指明位置）
理解画法、位置
(通过演示有利于学生发现三个视图位置上的关系。)
交 流
评 价
1、标重三视图边之间对应关系。
2、得到口诀(主俯长对正,主左高平齐，俯左宽相等)
理解口诀含义，背诵口诀
《三视图》校内公开课教案
２0１４年３月25日
课 题
《三视图》第１课时
学科及年级
数学九年级下册
教 师
教学
目标
、会画简单几何体的三视图。
过程与方法
1、通过具体活动，积累观察、想象物体投影的经验。
2、通过观察、操作、猜想、讨论、合作等活动,探索出物体的三视图与正投影的相互关系及三视图中位置关系、大小关系。
教学
环 节
教学内容及教师指导
学生活动及设计意图
创设
情 境
1、以哪些角度观察一个物体可以比较准确、全面地表示几何体的形状？
人教版九年级数学下册：29.2 《三视图》教学设计4
人教版九年级数学下册：29.2 《三视图》教学设计4一. 教材分析《三视图》是人教版九年级数学下册第29章第2节的内容，本节主要让学生掌握三视图的概念，能从不同角度观察物体，并画出简单物体的三视图。
通过学习，学生能更好地理解三维空间物体的结构，提高空间想象能力。
二. 学情分析九年级的学生已经具备了一定的空间想象能力，对三维空间有一定的认识。
但部分学生可能对复杂物体的三视图理解起来较为困难，因此，在教学过程中要注重引导学生从不同角度观察物体，培养他们的空间想象力。
三. 教学目标1.知识与技能：让学生掌握三视图的概念，能画出简单物体的三视图。
2.过程与方法：通过观察、操作、交流等活动，培养学生的空间想象力。
3.情感态度价值观：激发学生学习数学的兴趣，感受数学与生活的联系。
四. 教学重难点1.重点：三视图的概念及简单物体的三视图画法。
2.难点：对复杂物体三视图的理解和画法。
五. 教学方法采用问题驱动法、情境教学法、合作学习法等，引导学生观察、思考、交流，培养他们的空间想象力。
六. 教学准备1.教具准备：多媒体课件、模型、画图工具等。
2.教学环境：教室里摆放一些立体模型，方便学生观察。
七. 教学过程1.导入（5分钟）利用多媒体课件展示一些日常生活中的立体物体，如家具、建筑物等，引导学生关注这些物体的不同视角。
2.呈现（10分钟）介绍三视图的概念，展示一个简单立方体的三视图，让学生直观地感受三视图的特点。
3.操练（10分钟）让学生分组合作，用准备好的模型进行观察，尝试画出每个模型的三视图。
教师巡回指导，解答学生的疑问。
4.巩固（10分钟）选取一些复杂一点的三视图图片，让学生独立完成画图。
教师选取部分学生的作品进行点评，指出优点和需要改进的地方。
5.拓展（10分钟）引导学生思考：三视图的应用场景有哪些？让学生举例说明，进一步体会三视图在实际生活中的重要性。
6.小结（5分钟）教师总结本节课的主要内容，强调三视图的概念和画法。
三视图的教学

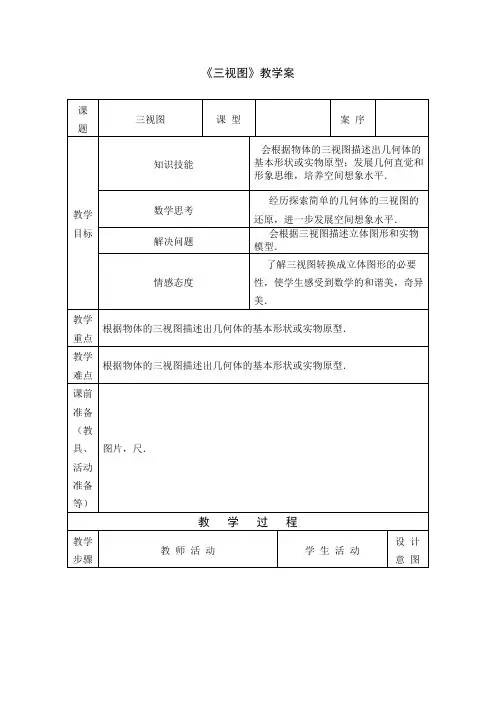

《三视图》教学案
复习巩固
根据三视图描述立体图形
教师提问:画出如图所示的支架(一种小零件)的三
视图．
教师强调画三视图的注意点．
前面我们讨论了由立体图形（实物）画出三视
图，那么由三视图能否也想象出立体图形（实物）
呢？引导学生结合例子的三视图想象一下构造还
原过程（发展空间想象水平）．
根据下面的三视图说出立体图形的名称．
学生到黑
板上画图．
学生观察
想象三视图
与对应的立
体图形的关
系．
学生通过
想象完成．
通
过画简
单立体
图形的
三视
图，复
习三视
图和立
体图形
间的关
系，为
新课做
好准
备．
使
学生在
观察
中，培
养空间
观点，
为新课
的探索
做好铺
垫．
通过
两道例
俯视图
左视图
主视图
课堂练习
根据物体的三视图(如下图)描述物体的形状．
1．P121 练习
2．如图所示图形是一个多面体的三视图，请根据 视图说出该多面体的具体名称．
学生理解到:
三视图中虚
线表示从这个方向看立
体图形看不到的线．
学生归纳．
题培养学生将 三视图转换成立体图形水平，使学生体会到要根据三视图分步骤地想象立体图形的形状． 练较简单， 巩固转换的基 本
方
法．
在实际应用中加深对知识的理解，进一步。
《三视图》教学设计（精选5篇）
《三视图》教学设计（精选5篇）《三视图》篇1黑龙江省实验中学课时计划备课时间200 年月日授课日期200 年月日星期第课时年班教材第二章第三节课题三视图教学目标1、掌握一般技术图样所采用的投射方法。
2、绘制简单的三视图，并能标注简单的尺寸。
教学重点学会绘制简单的三视图教学难点投影与三视图的对应关系，三视图的意义。
正确标注形体尺寸教学方法讲授教学手段计算机多媒体课型新课板书计划：三视图正投影与三视图1、投影：介绍几种投影1）、投影的概念（2）、视图的概念2、三视图的形成（1）三视图的投影关系：（2）三视图展开（3）去掉投影（4）物体三视图的对应关系（5）物体三视图的方位关系3、学生活动教后记黑龙江省实验中学课时计划教师讲授和提问过程学生活动与调控新课：（一）正投影与三视图1、投影：介绍几种投影1）、投影的概念：在电灯光的照射下，形体在地面上产生的影子。
这里灯光称为投影中心，光线称为射线，平面h称为投影面，这种得到形体的投影方法，称为投影法。
讨论：物体的影子在什么情况下，能够反映物体某个方向的形状特征与大小？问题：在正投影中，一般一个视图能不能完整地表达物体的形状和大小，能不能区分不同的物体？如下图中三个不同的物体在同一投影面上的视图完全相同。
因此，要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。
所以：根据对投影三要素与投影物体位置关系的讨论，可以发现为确定物体结构形状，需要采用多面正投影。
（2）、视图的概念：根据有关标准和规定，用正投影法所绘制出的机件的图形，称为视图。
2、三视图的形成正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图，统称为机件的三视图。
如图所示。
（1）三视图的投影关系：（2）三视图展开3、学生活动（1）教师给出物体的组合学生三视图，（三个学生黑板画图，其余学生在草稿纸上画）（2）教师给出某一个物体的三视图要求学生想象出物体的形状并画出事物的立体图形。
练习：已知物体三视图的外轮廓，构思该物体构思过程：（3）阅读课本122页案例分析，楼房的结构与三视图，并理解其内容。
5.2三视图(教案)
三、教学难点与重点
1.教学重点
-理解三视图的概念：正视图、侧视图、俯视图的定义及其在空间中的位置关系。
-掌握三视图的绘制方法：如何从立体图形中提取信息，准确地绘制出三视图。
-能够识别三视图所表示的立体图形：通过三视图反推出立体图形的形状和结构。
四、教学流程
（一）导入新课（用时5分钟）
同学们，今天我们将要学习的是“5.2三视图”这一章节。在开始之前，我想先问大家一个问题：“你们在日常生活中是否遇到过需要从不同角度观察物体的情况？”比如，当我们看到一个立方体，从正面看和从侧面看，它的形状会有什么不同？这个问题与我们将要学习的内容密切相关。通过这个问题，我希望能够引起大家的兴趣和好奇心，让我们一同探索三视图的奥秘。
二、核心素养目标
1.培养学生的空间观念：通过学习三视图，使学生能够更好地观察和理解立体图形，提高空间想象力，形成对空间物体和图形的认识。
2.提升学生的几何直观能力：通过绘制和分析三视图，培养学生从不同角度观察问题、解决问题的能力，增强几何直观。
3.培养学生的逻辑思维和推理能力：在分析、绘制三视图的过程中，引导学生运用几何知识进行逻辑推理，提高解决问题的能力。
五、教学反思
在今天的教学中，我发现学生们对三视图的概念和绘制方法的理解程度有所不同。有的学生能够迅速抓住关键，而有的学生在理解上还存在一些障碍。我意识到，对于这部分学生，我需要采用更直观、更生动的教学方法来帮助他们。
在导入新课环节，通过提问的方式引发学生的思考，这是一个很好的开始。但在讲授理论部分，我发现有的学生似乎对抽象的概念感到困惑。下次，我可以尝试结合更多的实物模型或图片来进行讲解，让学生能够直观地感受到三视图与实际物体之间的联系。
北师大版数学九年级上册《三视图》教学设计1
北师大版数学九年级上册《三视图》教学设计1一. 教材分析北师大版数学九年级上册《三视图》是学生在学习了平面几何、立体几何的基础上，进一步深化对几何图形认识的重要内容。
本节课的主要内容是让学生掌握三视图的概念，了解并掌握三视图的画法，培养学生空间想象能力，提高学生解决实际问题的能力。
二. 学情分析九年级的学生已经具备了一定的几何知识基础，对平面几何和立体几何有一定的了解。
但是，对于三视图的概念和画法，学生可能还比较陌生，需要通过本节课的学习，进一步理解和掌握。
同时，学生空间想象能力参差不齐，需要教师在教学中给予关注和引导。
三. 教学目标1.了解三视图的概念，掌握三视图的画法。
2.培养学生空间想象能力，提高解决实际问题的能力。
3.通过对三视图的学习，培养学生的观察能力、动手能力、思考能力。
四. 教学重难点1.重难点：三视图的概念，三视图的画法。
2.需要重点讲解和练习的内容：如何从不同角度观察几何体，如何画出其三视图。
五. 教学方法1.采用问题驱动法，引导学生主动探究三视图的概念和画法。
2.采用实例分析法，让学生通过观察实际例子，理解三视图的含义。
3.采用小组合作法，让学生在小组内共同探讨，共同完成任务。
六. 教学准备1.准备一些几何体的模型，如正方体、长方体等。
2.准备一些三视图的图片，如房屋、车辆等。
3.准备黑板、粉笔等教学工具。
七. 教学过程1.导入（5分钟）教师通过向学生展示一些实际生活中的几何体模型，如房屋、车辆等，引导学生思考：如何从不同角度去观察这些几何体？如何用图形来表示这些几何体？从而引出本节课的主题——三视图。
2.呈现（10分钟）教师通过向学生展示一些三视图的图片，让学生直观地感受三视图的概念。
同时，教师用语言描述三视图的含义，让学生对三视图有一个清晰的认识。
3.操练（10分钟）教师让学生拿出准备好的几何体模型，让学生从不同角度观察这些模型，并尝试画出其三视图。
教师在这个过程中，给予学生适当的引导和帮助。
三视图 教学设计
三视图教学设计案例
高一学段数学学科
工作单位：潍坊四中
三视图教学设计案例
[摘要]几何学是研究现实世界中物体的形状、大小与位置关系的数学学科，空间几何体是几何学的重要组成部分，它在土木建筑、机械设计、航海测绘等大量实际问题中都有广泛的应用。
“空间几何体”在数学课程“空间与图形”的基础上，从对空间几何体的整体观察入手，研究空间几何体的结构特征、三视图和直观图，了解一些简单几何体的表面积与体积的计算方法以此来培养学生的空间想象能力。
据我了解，学生大多对立体几何的学习感到畏惧，究其原因，是停留在平面几何的固定思维模式上，缺乏空间想象力，造成思维受阻。
数学离不开生活，生活中处处有数学，现实的学习情境，可以激发学生学习数学的兴趣，充分调动学生学习的积极性和主动性，诱导学生积极思维，使其产生内在的学习动机，并主动参与教学活动。
从生活中来，到生活中去，理论联系实际，培养学生的空间想象能力。
三维空间是人类生存的现实空间，它为我们的学习提供了大量现实的素材，在教学呈现方式上，要充分利用现实生活中的实物，使学生在观察的基础上，抽象出空间图形，然后归纳出它们的结构特征，从而画出三视图和直观图。
[关键词]
无论是空间几何体的结构，还是它们的三视图、直观图、展开图和求几何体的表面积体积，都涉及到大量实物模型、空间图形和平面图形的互相转化。
沪科版数学九年级下册《25.2 三视图》教学设计6
沪科版数学九年级下册《25.2 三视图》教学设计6一. 教材分析《25.2 三视图》是沪科版数学九年级下册的一章内容，主要介绍了三视图的概念及其应用。
本章内容是学生对立体图形的认识的一次重要提升，是学生空间想象能力、逻辑思维能力进一步发展的需要。
通过学习本章内容，学生能够更好地理解立体图形的结构特征，提高解决实际问题的能力。
二. 学情分析九年级的学生在学习了平面几何、立体几何的基础上，对空间图形有了一定的认识。
但是，由于三视图是一种较为抽象的概念，学生对其理解和应用还存在一定的困难。
因此，在教学过程中，需要关注学生的认知基础，引导学生通过实际操作、观察、思考，逐步深化对三视图的理解。
三. 教学目标1.理解三视图的概念，掌握三视图的画法。
2.培养学生的空间想象能力，提高学生的逻辑思维能力。
3.能够运用三视图解决实际问题，提高学生的应用能力。
四. 教学重难点1.重难点：三视图的概念及其画法。
2.重点：理解三视图的概念，掌握三视图的画法。
3.难点：对三视图的理解和应用。
五. 教学方法1.情境教学法：通过实物展示、模型操作等，引导学生直观地理解三视图的概念。
2.问题驱动法：通过设置问题，引导学生思考，激发学生的学习兴趣。
3.合作学习法：引导学生分组讨论，共同解决问题，培养学生的团队协作能力。
六. 教学准备1.教具：多媒体设备、实物模型、挂图等。
2.学具：学生分组合作所需的材料，如剪刀、彩纸、直尺等。
七. 教学过程1.导入（5分钟）通过展示实物模型，引导学生观察实物模型的各个面，激发学生的学习兴趣。
2.呈现（10分钟）教师通过讲解，呈现三视图的概念，让学生直观地理解三视图的定义。
同时，展示三视图的画法，引导学生初步掌握三视图的绘制方法。
3.操练（10分钟）学生分组，每组选择一个实物模型，尝试绘制该模型的三视图。
教师巡回指导，解答学生疑问。
4.巩固（5分钟）教师挑选几组学生的作品，进行展示和评价，引导学生总结三视图的绘制技巧。
29.2 三视图(一)(教学设计)
29.2 三视图（一）（教学设计）【教学内容分析】本节课的内容位于人教版数学九年级（下）第29章第1节.这一章以图形为主题，以实际例子为背景，适合学生的认知特点，易于激发学生的学习兴趣，也有利于他们整体把握这些内容.因此这一节内容是本章三视图的基础。
本节课从日常的生活中日光或灯光照射下形成的影子引出投影，投影线，投影面。
探究影子入手,自然过渡到投影知识。
教学中使用多媒体辅助教学，有利于学生观察变化，直观清楚，增大课容量，可以更好的探究问题.学生通过讨论影子的学习，经历从生活实例，动手操作抽象出数学问题，体会立体图形与平面图形互相转化的过程，从而加深对空间想象能力的数学能力。
提高空间想象能力的数学能力。
本节课的教学设计力求在每一个环节上都能以学生为主体，让学生自主探索，体会他们的探索有科学性、有创造性。
他们在本课的学习活动中始终是主动的探索者、研究者。
我们教学的目的，就是要培养具有创新思维的人才，培养学生灵活运用基本理论解决问题的能力，为此给予精心的设计，持之以恒，学生的创新精神，和创造能力都将有一个巨大的提高。
在练习设计与作业布置中体现了分层次教学的要求，让不同层次的学生都能主动的参与并都能得到充分的发展，同时也遵循了面向全体与因材施教相结合的教学原则。
【学生分析】学生在本节课之前，已经学习了立体图形的平面展开图.是通过实验得出的，本节也仍从学生熟悉的生活实例，动手操作入手，一方面可激发学生的兴趣，另一方面可以使学生从实验中得出正投影的性质画出简单平面图形的正投影。
注意引导学生把生活实例抽象为数学语言，教学时要认真细致引导。
对于通过本节的学习，为下节三视图作为基础，学生可以进一步丰富对图形的认识和感受，而且还丰富了学生观察、操作、想象、交流等学习活动经验，培养了学生的观察能力和想象力，发挥了他们的空间观念。
【教学方式】1.设置情境，通过对物体投影的学习探究”让学生在参与中去体验、去感受、去领悟、去创造。
