三视的绘制与分析教案一、引言三视图是工程设计与制图中常用的技术手段之一。
它能够提供物体外观的三个视角图，即正视图、俯视图和侧视图，帮助工程师更好地理解和描述物体的形状与结构。
本教案将介绍三视图的绘制方法和分析技巧，以帮助学生掌握这一重要的制图技能。
二、三视图的绘制1. 正视图的绘制正视图是物体在正面看到的视角图，通常是最常用的视图。
绘制正视图时，需要按照物体的实际形状和尺寸比例，将物体在垂直于观察方向的投影线上进行标注，并绘制出物体的外轮廓线。
2. 俯视图的绘制俯视图是物体在从上方看到的视角图。
绘制俯视图时，需要将物体放置在水平面上，按照物体的实际形状和尺寸比例，从上方观察并标注投影线，在平面上绘制出物体的外轮廓线。
3. 侧视图的绘制侧视图是物体在侧面看到的视角图。
绘制侧视图时，需要将物体放置在垂直于水平面的一侧，按照物体的实际形状和尺寸比例，从侧面观察并标注投影线，在平面上绘制出物体的外轮廓线。
4. 注重细节与精确性在三视图的绘制过程中，要注重细节和精确性。
确保每个视图的比例、线条和标注符号的准确性。
绘制完三个视图后，可以通过将视图叠加来检查视图之间的一致性和正确性。
三、三视图的分析1. 物体形状的理解通过分析三视图，可以更好地理解物体的形状和结构。
正视图提供物体的前方外观和长度信息，俯视图提供物体的上方外观和宽度信息，侧视图提供物体的侧面外观和高度信息。
通过比较三个视图的布局和尺寸，可以推测出物体的立体形状。
2. 物体特征的观察三视图还可以帮助观察物体的特征和细节。
通过仔细观察三视图中的线条、标注和图形模式，可以获得关于物体功能和特征的信息。
例如，通过观察正视图和侧视图之间的投影关系，可以推测出物体的前后对称性。
3. 关联性和完整性分析在分析三视图时，还要注意视图之间的关联性和完整性。
三视图应该是相互独立的，但又能够通过几何形状和标注信息相互关联和互补。
通过分析三视图之间的关系，可以判断物体的整体完整性和有效性。
《三视图》教学设计（精选5篇）
《三视图》教学设计（精选5篇）《三视图》篇1黑龙江省实验中学课时计划备课时间200 年月日授课日期200 年月日星期第课时年班教材第二章第三节课题三视图教学目标1、掌握一般技术图样所采用的投射方法。
2、绘制简单的三视图，并能标注简单的尺寸。
教学重点学会绘制简单的三视图教学难点投影与三视图的对应关系，三视图的意义。
正确标注形体尺寸教学方法讲授教学手段计算机多媒体课型新课板书计划：三视图正投影与三视图1、投影：介绍几种投影1）、投影的概念（2）、视图的概念2、三视图的形成（1）三视图的投影关系：（2）三视图展开（3）去掉投影（4）物体三视图的对应关系（5）物体三视图的方位关系3、学生活动教后记黑龙江省实验中学课时计划教师讲授和提问过程学生活动与调控新课：（一）正投影与三视图1、投影：介绍几种投影1）、投影的概念：在电灯光的照射下，形体在地面上产生的影子。
这里灯光称为投影中心，光线称为射线，平面h称为投影面，这种得到形体的投影方法，称为投影法。
讨论：物体的影子在什么情况下，能够反映物体某个方向的形状特征与大小？问题：在正投影中，一般一个视图能不能完整地表达物体的形状和大小，能不能区分不同的物体？如下图中三个不同的物体在同一投影面上的视图完全相同。
因此，要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。
所以：根据对投影三要素与投影物体位置关系的讨论，可以发现为确定物体结构形状，需要采用多面正投影。
（2）、视图的概念：根据有关标准和规定，用正投影法所绘制出的机件的图形，称为视图。
2、三视图的形成正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图，统称为机件的三视图。
如图所示。
（1）三视图的投影关系：（2）三视图展开3、学生活动（1）教师给出物体的组合学生三视图，（三个学生黑板画图，其余学生在草稿纸上画）（2）教师给出某一个物体的三视图要求学生想象出物体的形状并画出事物的立体图形。
练习：已知物体三视图的外轮廓，构思该物体构思过程：（3）阅读课本122页案例分析，楼房的结构与三视图，并理解其内容。
三视图教案
三视图教案
一、教学内容
三视图
二、教学目标
1. 了解三视图的概念。
2. 掌握三视图的表达方法。
3. 能够画出物体的三视图。
三、教学重点
1. 三视图的概念。
2. 三视图的表达方法。
四、教学难点
1. 能够画出物体的三视图。
五、教学过程
1. 导入（5分钟）
通过展示一张物体的三视图让学生对三视图有一个大致的了解，并与学生一起讨论三视图的作用和重要性。
2. 讲解三视图的概念（10分钟）
向学生介绍三视图的概念：三视图是指物体从不同角度观察得到的三个平面图，分别是俯视图、前视图和侧视图。
三视图能够全面展示物体的形状和细节。
3. 讲解三视图的表达方法（10分钟）
向学生介绍三视图的表达方法：三视图采用正交投影的方法，即把物体放置在一个坐标系中，从不同方向上进行投影，得到三个平面图。
俯视图是从上方往下投影得到，前视图是从前方往后投影得到，侧视图是从侧面往前投影得到。
4. 实例演练（20分钟）
通过给学生提供一些物体的图形描述让他们尝试画出物体的三视图，并让他们互相展示并讨论。
5. 小结（5分钟）
回顾本节课的学习内容，强调三视图在工程图纸中的重要性，并鼓励学生多加练习提高自己的三视图绘制能力。
六、教学资源
1. 三视图的示例图。
2. 提供物体的图形描述的作业题。
七、教学评估
通过学生在实例演练环节的表现来评估他们是否掌握了三视图的绘制方法。
实用三视图美术教案
实用三视图美术教案一、教学目标1.让学生了解三视图的概念及作用。
2.培养学生运用线条、形状、色彩等基本元素，准确表达物体三视图的能力。
3.提高学生对物体空间形态的观察、分析和表现能力。
二、教学重点与难点1.教学重点：三视图的基本概念、表达方法及技巧。
2.教学难点：物体空间形态的观察与表现，三视图的准确绘制。
三、教学准备1.教学材料：画纸、画笔、水彩颜料、橡皮、直尺等。
2.教学工具：多媒体投影仪、PPT、实物模型等。
四、教学过程（一）导入1.教师展示实物模型，引导学生观察并提问：“大家能看到这个物体的哪些面？如果我们要把它的形状画下来，应该怎么画？”（二）基本概念与技法讲解1.教师讲解三视图的基本概念，包括正视图、侧视图和俯视图的定义及作用。
2.教师通过PPT展示三视图的实例，引导学生观察并分析三视图的特点。
3.教师讲解三视图的绘制技巧，如线条、形状、比例等。
（三）实践操作1.教师分发实物模型和画纸，引导学生分组合作，观察实物并绘制三视图。
2.学生在绘制过程中，教师巡回指导，针对问题进行解答。
3.学生完成三视图绘制后，教师组织展示并相互评价。
（四）作品欣赏与讨论1.教师展示经典三视图作品，引导学生欣赏并分析作品的特点。
2.学生分组讨论，探讨如何运用三视图表现物体空间形态。
（五）课堂小结2.学生分享学习心得，教师给予点评和鼓励。
（六）课后作业1.学生独立完成一幅三视图作品，要求准确表现物体空间形态。
2.学生将作品拍照至班级群，教师进行线上指导与评价。
五、教学反思1.本节课通过实物模型导入，激发学生的学习兴趣，使其主动参与三视图的学习。
2.教学过程中，注重培养学生的观察、分析和表现能力，提高学生的审美素养。
3.课堂实践环节，学生分组合作，共同完成三视图绘制，培养团队协作精神。
4.课后作业的设置，使学生在实践中巩固所学知识，提高独立创作能力。
六、教学评价1.评价学生的三视图作品，关注作品的准确性、创新性和审美性。

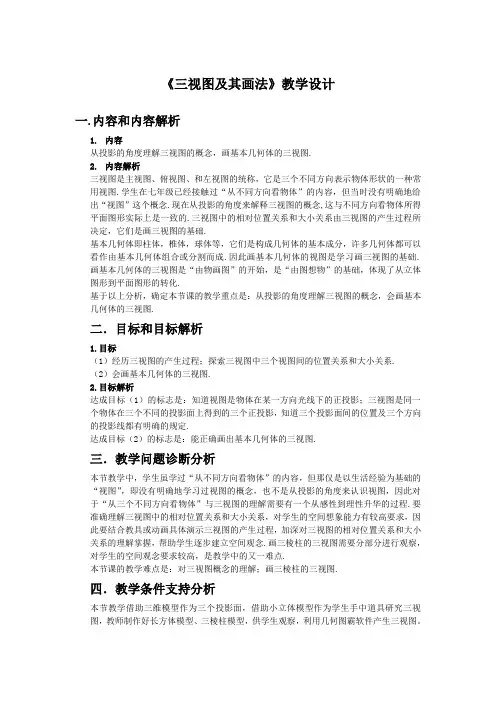

人教版数学教材九年级下册《三视图及其画法》教学设计
《三视图及其画法》教学设计一.内容和内容解析1.内容从投影的角度理解三视图的概念，画基本几何体的三视图.2.内容解析三视图是主视图、俯视图、和左视图的统称，它是三个不同方向表示物体形状的一种常用视图.学生在七年级已经接触过“从不同方向看物体”的内容，但当时没有明确地给出“视图”这个概念.现在从投影的角度来解释三视图的概念,这与不同方向看物体所得平面图形实际上是一致的.三视图中的相对位置关系和大小关系由三视图的产生过程所决定，它们是画三视图的基础.基本几何体即柱体，椎体，球体等，它们是构成几何体的基本成分，许多几何体都可以看作由基本几何体组合或分割而成.因此画基本几何体的视图是学习画三视图的基础.画基本几何体的三视图是“由物画图”的开始，是“由图想物”的基础，体现了从立体图形到平面图形的转化.基于以上分析，确定本节课的教学重点是：从投影的角度理解三视图的概念，会画基本几何体的三视图.二．目标和目标解析1.目标（1）经历三视图的产生过程；探索三视图中三个视图间的位置关系和大小关系.（2）会画基本几何体的三视图.2.目标解析达成目标（1）的标志是：知道视图是物体在某一方向光线下的正投影；三视图是同一个物体在三个不同的投影面上得到的三个正投影，知道三个投影面间的位置及三个方向的投影线都有明确的规定.达成目标（2）的标志是：能正确画出基本几何体的三视图.三．教学问题诊断分析本节教学中，学生虽学过“从不同方向看物体”的内容，但那仅是以生活经验为基础的“视图”，即没有明确地学习过视图的概念，也不是从投影的角度来认识视图，因此对于“从三个不同方向看物体”与三视图的理解需要有一个从感性到理性升华的过程.要准确理解三视图中的相对位置关系和大小关系，对学生的空间想象能力有较高要求，因此要结合教具或动画具体演示三视图的产生过程，加深对三视图的相对位置关系和大小关系的理解掌握，帮助学生逐步建立空间观念.画三棱柱的三视图需要分部分进行观察，对学生的空间观念要求较高，是教学中的又一难点.本节课的教学难点是：对三视图概念的理解；画三棱柱的三视图.四．教学条件支持分析本节教学借助三维模型作为三个投影面，借助小立体模型作为学生手中道具研究三视图，教师制作好长方体模型、三棱柱模型，供学生观察，利用几何图霸软件产生三视图。

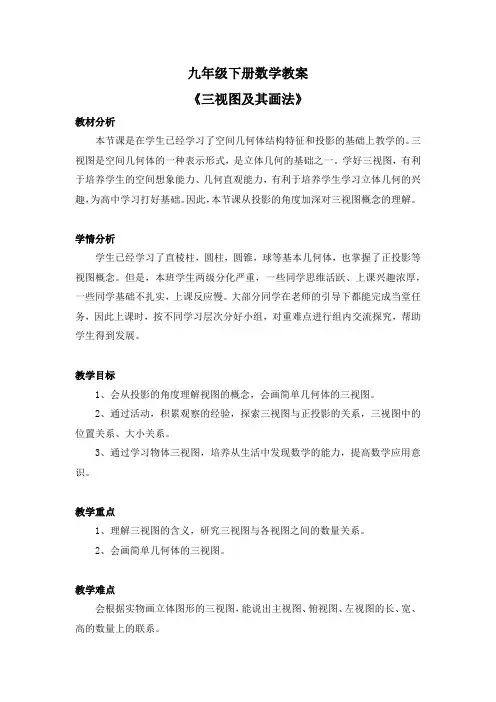

九年级下册数学教案《三视图及其画法》
九年级下册数学教案《三视图及其画法》教材分析本节课是在学生已经学习了空间几何体结构特征和投影的基础上教学的。
三视图是空间几何体的一种表示形式，是立体几何的基础之一。
学好三视图，有利于培养学生的空间想象能力、几何直观能力，有利于培养学生学习立体几何的兴趣，为高中学习打好基础。
因此，本节课从投影的角度加深对三视图概念的理解。
学情分析学生已经学习了直棱柱，圆柱，圆锥，球等基本几何体，也掌握了正投影等视图概念。
但是，本班学生两级分化严重，一些同学思维活跃、上课兴趣浓厚，一些同学基础不扎实，上课反应慢。
大部分同学在老师的引导下都能完成当堂任务，因此上课时，按不同学习层次分好小组，对重难点进行组内交流探究，帮助学生得到发展。
教学目标1、会从投影的角度理解视图的概念，会画简单几何体的三视图。
2、通过活动，积累观察的经验，探索三视图与正投影的关系，三视图中的位置关系、大小关系。
3、通过学习物体三视图，培养从生活中发现数学的能力，提高数学应用意识。
教学重点1、理解三视图的含义，研究三视图与各视图之间的数量关系。
2、会画简单几何体的三视图。
教学难点会根据实物画立体图形的三视图，能说出主视图、俯视图、左视图的长、宽、高的数量上的联系。
教学方法讲授法、演示法、讨论法、练习法教学过程一、情境导入前面我们学习了投影的知识，研究了正投影的性质，这节课我们用正投影的知识解决问题。
当我们从某一方向观察一个物体时，所看到的平面图形叫做一个物体的视图，视图可以看作物体在某一方向光线下的正投影。
1、图中是同一本书的三个不同视图，你能说出这三个视图分别是从哪三个方向观察这本书得到的吗？预设：上面、前面、左面。
2、单一的视图能够全面地反映物体的形状吗？预设：单一的视图通常只能反应物体一个方面的形状。
为了全面地反映物体的形状，生产实践中往往采用多个视图来反映同一物体不同方面的形状。
例如图中右侧的三个视图，可以多方面反映飞机的形状。
二、探究新知1、你能举例说明生活中三个互相垂直的平面吗？三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的平面叫做正面，下方的平面叫做水平面，右边的平面叫做侧面。
29.2三视图及其画法(教案)
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（五）总结回顾（用时5分钟）
今天的学习，我们了解了三视图的基本概念、绘制原则以及它们在实际中的应用。同时，我们也通过实践活动和小组讨论加深了对三视图的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
3.重点难点解析：在讲授过程中，我会特别强调三视图的绘制原则和物体与三视图之间的转换方法这两个重点。对于难点部分，比如空间想象能力的培养，我会通过实物模型和比较来帮助大家理解。
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与三视图相关的实际问题，如如何从给定的三视图还原出物体的真实形态。
29.2三视图及其画法（教案）
一、教学内容
《29.2三视图及其画法》为本章节的教学内容，主要选自九年级几何课程教材。内容涵盖了以下要点：
1.三视图的定义与作用：正视图、侧视图、俯视图；
2.三视图的绘制原则：长对正、高平齐、宽相等；
3.物体与三视图之间的转换方法；
4.实例解析：简单几何体的三视图绘制；
5.练习：学生独立完成指定几何体的三视图绘制。
本节教学内容旨在帮助学生掌握三视图的基本概念和绘制方法，培养空间想象力和几何图形识别能力，为后续学习几何体体积、表面积的计算打下基础。
二、核心素养目标
《29.2三视图及其画法》教学旨在培养学生的几何学科核心素养，具体目标如下：
1.增强空间观念：通过学习三视图，使学生能够理解和感知几何体的三维形态，提高空间想象力；
初中数学教案三视的绘制
初中数学教案三视的绘制初中数学教案——三视的绘制引言：三视图是在工程图学中常用的表达方式之一，通过绘制物体的三个视图（俯视图、正视图和侧视图），可以全面、准确地了解物体的形状和结构。
本教案旨在教授初中数学学生如何绘制三视图，以提高他们的几何图形分析和空间想象能力。
一、背景知识导入在开始绘制三视图之前，学生需要了解一些背景知识。
1. 了解三视图的定义和作用，明确它们在工程图学中的重要性。
2. 了解常见几何图形的名称和特点，例如正方形、长方形、圆形等。
二、三视图的绘制步骤在进行实际绘制之前，学生需要掌握以下绘制步骤。
1. 确定三视图的方向和大小。
2. 绘制俯视图：将物体放置在二维平面上，从上方观察并绘制其轮廓。
3. 绘制正视图：将物体放置在二维平面上，从正面观察并绘制其轮廓。
4. 绘制侧视图：将物体放置在二维平面上，从侧面观察并绘制其轮廓。
5. 检查三视图之间的关系和准确性，确保各视图的比例一致。
三、实例演练与练习1. 提供几个简单的几何图形，要求学生根据所学的绘制方法绘制出它们的三视图。
2. 提供一些实际生活中的物体，例如练习册、桌子等，要求学生根据实物绘制出它们的三视图。
四、应用拓展1. 引导学生思考三视图在日常生活和工作中的应用，例如建筑设计、工程制图等。
2. 小组讨论：学生分组，讨论并展示某个实际物体的三视图，并解释物体的特点和用途。
五、综合评价通过以下方式对学生进行评价：1. 对学生在绘制过程中的准确性和规范性进行评估。
2. 对学生在分析和解释三视图时的语言表达和几何知识掌握进行评估。
结束语：通过本教案的学习，学生将掌握三视图的绘制方法和应用，提高他们的空间想象和几何分析能力。
希望学生能够在今后的学习和实践中灵活运用这一技能，为他们未来的学习和工作打下坚实基础。
（字数：496）。
