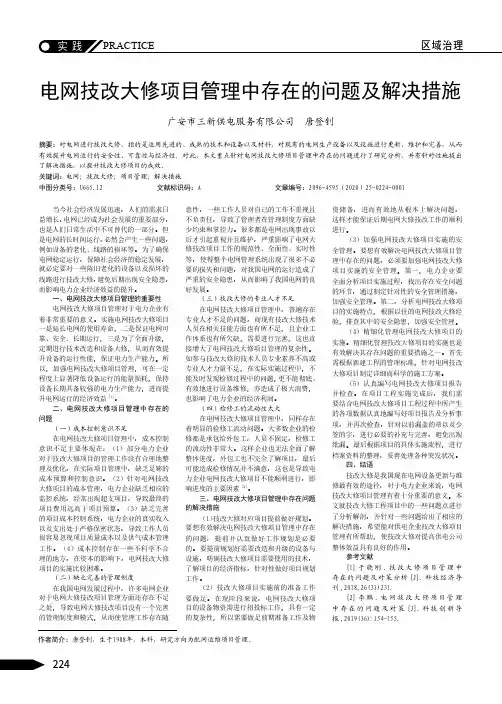

电网技改大修项目管理中存在的问题及解决措施
区域治理PRACTICE电网技改大修项目管理中存在的问题及解决措施广安市三新供电服务有限公司 唐登钊摘要：对电网进行技改大修，指的是运用先进的、成熟的技术和设备以及材料，对现有的电网生产设备以及设施进行更新、维护和完善，从而有效提升电网运行的安全性、可靠性与经济性。
对此，本文重点针对电网技改大修项目管理中存在的问题进行了研究分析，并有针对性地提出了解决措施，以提升技改大修项目的成效。
关键词：电网；技改大修；项目管理；解决措施中图分类号：U665.12 文献标识码：A 文章编号：2096-4595（2020）25-0224-0001当今社会经济发展迅速，人们的需求日益增长，电网已经成为社会发展的重要部分，也是人们日常生活中不可替代的一部分。
但是电网的长时间运行，必然会产生一些问题，例如设备的老化、线路的损坏等。
为了确保电网稳定运行，保障社会经济的稳定发展，就必定要对一些陈旧老化的设备以及损坏的线路进行技改大修，避免后期出现安全隐患，而影响电力企业经济效益的提升。
一、电网技改大修项目管理的重要性电网技改大修项目管理对于电力企业有着非常重要的意义。
实施电网技改大修项目一是延长电网的使用寿命，二是保证电网可靠、安全、长期运行，三是为了全面升级，定期进行技术改造和设备大修，从而有效提升设备的运行性能，保证电力生产能力。
所以，加强电网技改大修项目管理，可在一定程度上显著降低设备运行的能量损耗，保持设备长期具备较强的电力生产能力，进而提升电网运行的经济效益[1]。
二、电网技改大修项目管理中存在的问题（一）成本控制意识不足在电网技改大修项目管理中，成本控制意识不足主要体现在：（1）部分电力企业对于技改大修项目的管理工作没有合理地整理及优化，在实际项目管理中，缺乏足够的成本预算和控制意识。
（2）针对电网技改大修项目的成本管理，电力企业缺乏相应的监控系统，经常出现超支项目，导致最终的项目费用远高于项目预算。
（3）缺乏完善的项目成本控制系统，电力企业的真实收入以及支出处于严格保密状态，导致工作人员很容易忽视项目质量成本以及供气成本管理工作。
电气设计工作总结9篇
电气设计工作总结9篇第1篇示例：电气设计工作总结电气设计工作需要充分了解工程项目的需求和要求，对于每个项目，我都会和相关部门进行充分的沟通，确保明确了解项目的具体要求，包括用电负荷、电力系统的供电方式、安全标准等。
只有充分了解项目需求，才能在电气设计中做出合理的决策。
电气设计工作需要进行全面的规划和布局。
根据项目的用电负荷和供电条件，我对电力系统的供电线路、变电设备、配电箱等进行合理布局和规划，确保电力系统的可靠性和安全性。
还需要对电力系统进行负载计算和分析，确保电力系统的稳定运行。
电气设计工作还需要充分考虑节能与环保。
在电力系统的设计中，我会充分考虑节能和环保因素，选择高效节能的电器设备和照明设施，合理利用可再生能源等，以降低用电成本和减少环境污染。
电气设计工作还需要考虑安全与可靠性。
在电力系统的设计中，我会考虑到安全用电和事故保护，采取合理的保护措施和设备，确保电力系统的安全可靠运行。
还需要对电力系统进行多方面的故障分析和应急预案的设计，以应对可能发生的故障和问题。
电气设计工作需要进行全面的验收和检测。
在电力系统的安装结束后，我会参与相关部门对电力系统的验收和检测工作，确保电力系统符合相关的标准和要求，能够正常运行。
还会制定相关的运行维护计划，确保电力系统的长期稳定运行。
电气设计工作是一项复杂而又重要的工程技术工作，它需要充分了解项目需求，进行全面的规划和布局，考虑节能与环保，注重安全与可靠性，进行全面的验收和检测等。
在今后的工作中，我将继续努力学习和提高自己的电气设计能力，为更多的工程项目做出贡献。
【PS:以上内容仅为虚构，如有雷同，纯属巧合。
】第2篇示例：电气设计工作总结一、工作内容作为电气设计工程师，我的工作主要是负责电气系统的设计和规划。
具体包括对建筑物、工厂或设备的电气系统进行分析、设计及改进。
通过使用AutoCAD、Revit等软件，绘制电气系统的图纸和布局，进行负载计算、电路设计、设备选型等工作。

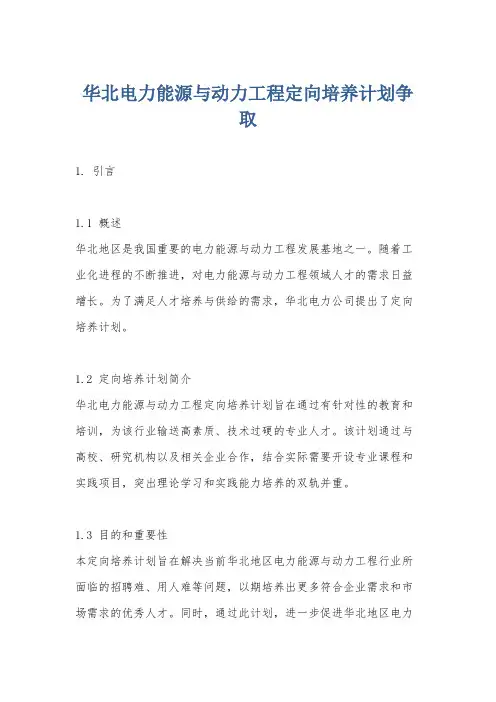

华北电力能源与动力工程定向培养计划争取
华北电力能源与动力工程定向培养计划争取1. 引言1.1 概述华北地区是我国重要的电力能源与动力工程发展基地之一。
随着工业化进程的不断推进，对电力能源与动力工程领域人才的需求日益增长。
为了满足人才培养与供给的需求，华北电力公司提出了定向培养计划。
1.2 定向培养计划简介华北电力能源与动力工程定向培养计划旨在通过有针对性的教育和培训，为该行业输送高素质、技术过硬的专业人才。
该计划通过与高校、研究机构以及相关企业合作，结合实际需要开设专业课程和实践项目，突出理论学习和实践能力培养的双轨并重。
1.3 目的和重要性本定向培养计划旨在解决当前华北地区电力能源与动力工程行业所面临的招聘难、用人难等问题，以期培养出更多符合企业需求和市场需求的优秀人才。
同时，通过此计划，进一步促进华北地区电力能源与动力工程行业的技术创新和发展，助力区域经济的繁荣与可持续发展。
通过本计划的推动，还能增加青年人才对电力能源与动力工程行业的兴趣和投入，为未来产业链的不断升级提供坚实支撑。
以上是引言部分的内容，介绍了华北电力能源与动力工程定向培养计划的概述、简介以及目的和重要性。
接下来将详细分析并探讨华北电力能源与动力工程现状，并提出定向培养计划的实施方案。
2. 华北电力能源与动力工程现状分析2.1 行业背景华北地区是中国国家电网公司的主要管辖区域之一，也是中国重要的能源供给中心。
作为经济发展的核心区域之一，华北地区对电力能源和动力工程的需求量巨大。
该地区拥有众多大型发电厂和电网设施，为满足不断增长的能源需求提供了强有力的支持。
2.2 能源需求与供给情况华北地区作为中国经济增长驱动力之一，其能源需求呈现稳定增长的趋势。
随着城市化进程加快以及工业化水平提升，人民对电力和动力工程的需求不断增加。
华北地区依靠多种能源形式来满足这些需求，包括煤炭、天然气、核能等。
其中，煤炭仍然是该地区主要的能源来源。
然而，在过去几年中，由于环保压力和碳减排政策的影响，华北地区逐渐减少了对传统煤炭资源的依赖，并开始加大清洁能源的开发和利用力度。
电力线路拆除工作计划范文
电力线路拆除工作计划范文一、项目简介本项目是针对破旧、老化或需要更新的电力线路进行拆除工作。
拆除的线路主要包括架空输电线路和地下电缆线路。
拆除的范围涉及到城市各个区域，需要进行详细的规划和方案设计，确保拆除工作的安全和顺利进行。
二、项目目标1.彻底检查需要拆除的电力线路，确定拆除范围、拆除方法和时间安排；2.制定安全和环保措施，确保拆除工作进行安全、无污染；3.合理调配人力、物力、财力，将拆除工作做到高效、节约成本；4.与相关部门协调沟通，确保拆除工作不会影响到周边居民和工地项目。
三、项目实施1.拆除范围确定首先，我们需要对需要拆除的电力线路进行详细的调查和勘测，确定拆除范围。
架空输电线路：确定拆除范围包括：高压线路、中压线路、低压线路、铁塔、绝缘子、避雷器等设施。
根据线路的长度和规格，确定拆除计划的时间和安排。
地下电缆线路：确定拆除范围包括：电缆管道、敷设电缆、变压器等设施。
根据地下土壤情况，确定拆除方案和地点，以及安全隐患的处置方法。
2.拆除方案设计根据拆除范围的确定，我们需要制定拆除方案设计，包括拆除步骤、施工技术、施工设备和施工人员的配备。
架空输电线路：确定拆除的起止点，制定拆除铁塔、绝缘子和避雷器的安全拆除方法；确定拆除变压器、接地设备和电线的拆除顺序和方法，确保不会造成漏电或者火灾等安全隐患；确定拆除后可能产生的材料（例如金属铁塔、电线）的处置方法，确保环境不会受到污染。
地下电缆线路：确定拆除的起止点，制定地下电缆的拆除方法，确保不会损坏地下管道和附近的建筑；确定拆除变压器和接地设备的拆除顺序和方法，确保不会漏电和短路；确定拆除后可能产生的材料（例如电缆和变压器）的处置方法，确保环境不会受到污染。
3.安全和环保措施拆除工作是一个高风险的工作，需要严格遵守相关安全规范和环保政策。
首先，需要对拆除工作区域进行严格的封闭和标识，确保周边交通和行人的安全；其次，需要对拆除工作人员进行安全培训，提高他们的安全意识和技能；最后，需要严格遵守环保政策，对拆除后的材料和垃圾进行分类处置，确保环境不受到污染。
铁路电力工程勘察设计(2024版)
二、电力工程设计中的一些基本概念 （五）自动化系统
1、机电设备监控系统 （2）系统构成： 机电设备监控系统一般采用集散或分布式控制的方式，由集中监控
二、电力工程设计中的一些基本概念 （三）变、配电所
1、变、配电所类型： （1）110（35）kV变电站 电源电压最高为110（35）kV，至少有一路电源由110kV降压为
35kV或10kV的变电站。一般设在铁路枢纽、地区、大型或特大 型客运站等负荷较大的地方。
二、电力工程设计中的一些基本概念 （三）变、配电所
二、电力工程设计中的一些基本概念 （二）负荷
1、负荷 负荷用电量以kW数表示，铁路系统负荷主要包括：室内外照明及
信号、通信、信息系统、机务、动车、机械、给排水、通风、 空调等动力负荷。
二、电力工程设计中的一些基本概念 （二）负荷
2、负荷等级 铁路电力负荷根据对供电可靠性的要求及中断供电在政治、经济上
二、电力工程设计中的一些基本概念 （一）电源
3、电源质量及无功补偿 正常运行情况下，10kV线路自供电变压器二次侧出口至线路末端
变压器一次侧入口的允许电压偏差为线路额定电压的±５％； 正常运行情况下，用电设备端子处电压偏差允许值为±５％， 非
正常运行情况下，也可为±7％；应急照明、道路照明和警卫照 明为＋５％、－10％。 当自然功率因数不能满足要求时，应进行无功功率补偿，低压侧 补偿后的功率因数应为0.85以上，高压侧补偿后的功率因数应 为0.9以上。
用占地少的配电装置型式。110 kV变电站宜采用户外配电装置，但对于中心 地区或其它环境特别恶劣地区，110kV配电装置宜采用SF6全封闭组合电器 (简称GIS)，采用屋内布置；35变电站、10kV配电所一般采用户内成套配电 装置，宜采用免维护、少维护配电装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程规划中的有关电力规划问题简介
摘要：本文从实际工程规划工作出发，简单介绍了工程规划中配套电力专业
规划的一些基本步骤和工作。以期抛砖引玉，对初次从事电力规划工作的人员一
些学习和建议。
关键词：电力工程规划负荷预测设施和线路规划
一、规划前期现状调研和收资
好的规划，都是要立足实际，适应建设的需要，科学指导区域协调发展的。
在进行规划工作时首先要进行认真细致的调查研究，做好资料的收集和整理分析
工作。电力规划前期现状调研和收资一般可从以下几个方面进行。
1、了解当地负荷分布现状、供电能力等基础资料
了解当地负荷分布现状、供电能力等情况，这关系到规划区内电源的布局、
输配电网络架构建设及与上级电源引入或输送和衔接问题。
2、了解当地经济发展水平、居民生活和工农业用电等自然条件
从当地经济发展水平可以反映用电水平，便于准确选取采用合适的用电指
标；从当地居民生活和工农业用电可以反映用电习惯、用电负荷的周期分布、地
域分布等特点，便于进行电力峰谷调配和区域调配。
3、了解当地政府或有关部门的相关标准或规划发展意愿。
了解并熟悉地方政府或相关部门的相关标准或规划发展意愿，才能更好地
从实际出发，满足当地建设的需要。
二、电力负荷预测
电力负荷预测应在用电现状水平和城市分期规划发展的基础上进行。在进行
预测时，要充分考虑各行业或产业用电之间的差异，并在对历史或现状用电水平
的统计分析的基础上作出科学的预测。负荷预测的方法有多种，主要有电力弹性
系数法、回归分析法、增长率法、人均用电指标法、横向比较法、负荷密度法、
单耗法等。下面主要介绍一下简单常用的增长率法、人均用电指标法和负荷密度
法。
1、增长率法预测电力负荷
综合用电增长率法:用电负荷可采用现状年人均综合用电指标乘以增长率进
行预测。规划期末年人均综合用电量可按下式计算： Q=Q1(1+K)n
式中Q---规划期末年人均综合用电量(kWh／人•a)；
Q1---现状年人均综合用电量(kWh／人•a)；
K---年人均综合用电量增长率(％)；
n---规划期限(年)。
K值可依据人口增长和各产业发展速度分阶段进行预测。
2、人均用电指标法预测电力负荷
当采用人均用电指标法预测电力负荷时，其规划人均用电指标的选取，应
根据当地人口规模、地理位置、经济发展、产业结构、居民生活水平、电力供应
条件等因素，在用电现状水平的基础上进行综合研究分析、比较后，因地制宜选
定。由于各地发展不一，用电水平也有很大不同，所以规划人均用电指标的选取
建议由当地政府统计部门或电力部门的统计资料作为主要参考依据。
3、负荷密度法预测电力负荷
负荷密度法分为单位用地面积和单位建筑面积负荷密度法。采用单位用地
面积负荷密度法进行预测时，在考虑不同用地性质的同时还应充分注意各地的发
展潜力，预留弹性。在采用单位建筑面积负荷密度法进行预测时，要充分结合建
筑规划，根据建筑物的性质、规模，容积率等多因素综合分析研究后选取合适的
指标。
笔者在这里还要提醒一下的是，在选用单位建筑面积负荷密度法预测电力
负荷时，有些套用建筑电气单体设计的用电指标，甚至还使用需要系数来预测负
荷，其实这是不科学的。因为建筑电气的单位建筑面积负荷指标一般是指某建筑
本体自身的用电指标，而规划的单位建筑面积负荷指标为规划区内同一类或多个
建筑体归算至电源侧的用电指标。需要系数一般在建筑电气里预测负荷时使用，
而规划不涉及需要系数问题，通常只需考虑负荷同时率的问题。
三、供电设施规划
1、电源设施规划
笔者这里说的电源设施主要是指域内发电厂和接受域外电力系统电能的电
源变电站。电源设施布置除应符合国家相关能源政策和产业布局等要求并符合相
关设计规程外，尚应跟地区总体规划布局、负荷分布及其与地区电力系统的连接
方式、地理环境等因素综合分析比较，统筹考虑。
（1）发电厂：以大型、清洁、高效、环保电厂为主，适度发展分布式电源，
鼓励发展清洁能源和可再生能源利用。电厂选址除应满足总体规划和环境保护要
求，同时应满足电厂建设规程。
（2）500千伏变电站宜布置在城区边缘，有充足的走廊用地。 220千伏变
电站宜靠近负荷中心，临近大型高压走廊和主要电缆通道。110千伏以下变电站
宜深入负荷中心，并便于二次侧的出线。
（3）除用电量很大，负荷高度集中的市中心高负荷密度区外，110KV及以
上变电站应尽量布置在城区边缘，或郊区、县，以缓解城市中心区紧张的用地并
尽量远离公众聚集区。
2、配电设施规划
配电设施这里特指除上述所指电源设施以外的开关站、公用配电所等电力设
施。
（1）开关站（或称开闭所），是用于电力的接受与分配，具有转供负荷的功
能，能够有效地解决变电站出线间隔不足和出线母线过长的问题，在区域配电网
中起到电源支撑、分配的作用。除大型超高压开关站以外，一般20KV及以下开
闭所设置应体现集约节约用地原则，尽量减少独立占地，宜结合工业、商业、办
公类建筑以及地块内公用配套建筑统一建设。单个10KV开闭所最大转供容量不
宜超过15000KVA，20KV开闭所最大转供容量不宜超过30000KVA。
（2）公用配电所（或称配电房），是为保证各类终端负荷供电电压质量、经
济运行、节省电能而配建的。在大型公建和住宅小区、高层楼群等负荷密度较高
的地区宜规划采用户内型结构。在郊区和农村、道路桥梁等负荷密度较低的地区
可因地制宜地规划采用户外型结构。具体布置要充分考虑负荷分布特点以及合理
的负荷半径。
四、电力线路规划
电力线路分为架空线路和地下电缆线路两类。架空线路适用于高电压、大电
流、长距离输送电能或在采用地下电缆困难或造价高昂的地方使用。而在城区建
设密集地方、对景观要求高的重要风景旅游区或对架空裸导线有严重腐蚀场所等
地方宜采用地下电缆。
各级电压不同供电线路结构的输送功率和输送距离及线路走廊宽度可参照
下表的规定。
除上表以外需要指出的是，随着经济水平的发展和电缆绝缘技术的提高，高
电压等级的电能输送采用电缆线路的机会越来越多。尤其是在经济发达、用地紧
张的城区，220KV及以下的大多数逐步采用地下电缆线敷设。具体规划采用架
空线敷设还是地下电缆线敷设需根据当地经济发展水平和总体规划，结合道路规
划、市政工程规划及绿地规划等布局，通过经济技术综合分析、比较后统筹考虑、
协调处理。
结束语：
本文从电力规划前期工作到电力规划中的主要内容做了简单的梳理和介
绍，使读者对工程规划中配套电力专业规划工作有个大致的了解。
主要参考文献：
《城市电力规划规范》GB50293 中国建筑工业出版社
《城市配电网规划设计规范》GB50613 中国计划出版社
《城市规划设计手册》 中国建筑工业出版社
《城市市政基础设施规划手册》 中国建筑工业出版社
《城市规划资料集—工程规划》 中国建筑工业出版社
