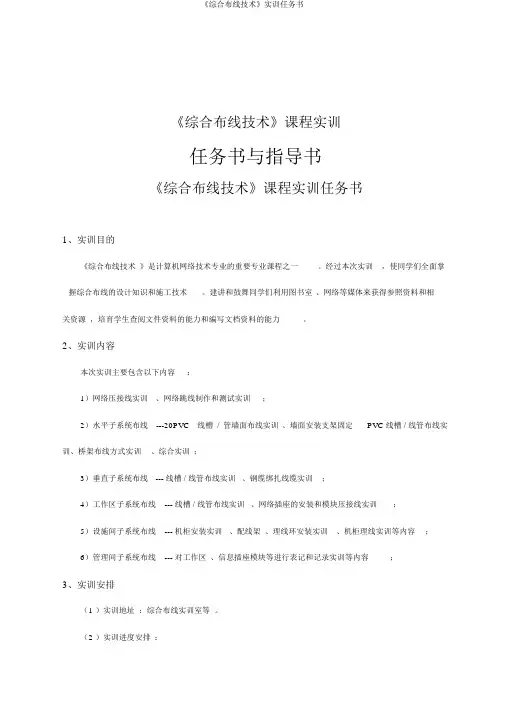

《综合布线技术》实训任务书
《综合布线技术》课程实训任务书与指导书《综合布线技术》课程实训任务书1、实训目的《综合布线技术》是计算机网络技术专业的重要专业课程之一。
经过本次实训，使同学们全面掌握综合布线的设计知识和施工技术。
建讲和鼓舞同学们利用图书室、网络等媒体来获得参照资料和相关资源，培育学生查阅文件资料的能力和编写文档资料的能力。
2、实训内容本次实训主要包含以下内容：1）网络压接线实训、网络跳线制作和测试实训；2）水平子系统布线---20PVC线槽/管墙面布线实训、墙面安装支架固定PVC 线槽 / 线管布线实训、桥架布线方式实训、综合实训；3）垂直子系统布线--- 线槽 / 线管布线实训、钢缆绑扎线缆实训；4）工作区子系统布线--- 线槽 / 线管布线实训、网络插座的安装和模块压接线实训；5）设施间子系统布线--- 机柜安装实训、配线架、理线环安装实训、机柜理线实训等内容；6）管理间子系统布线--- 对工作区、信息插座模块等进行表记和记录实训等内容；3、实训安排（1）实训地址：综合布线实训室等。
（2）实训进度安排：......4、成绩评定成绩以独自课程进行计分，分优（≥85）、良（≥75）、及格（≥60）、不及格（ < 60）四个等级。
......《综合布线技术》课程实训指导书实训一网络压接线原理实训1、实训目的（1）经过本实训掌握网络配线架和网络模块的压接线原理。
（2）掌握网络配线架和网络模块的压接线方法和技巧。
（3）掌握网络线的色谱、剥线方法、预留长度和压接次序。
（4）掌握网络线压接常用工具和操作技巧。
2、实训要求（1 ）达成网络线的两头剥线。
不同意损害线缆铜芯,并且长度适合。
（2 ）达成 6 根网络线的两头压接线实训，合计压接线96 次。
要求压接方法正确，达到96次，每次压接成功，压接线线序正确。
（3 ）掌握网络压接线的原理和操作方法、技巧。
3、实训步骤（1 ）翻开带显示系统的网络配线实训装置电源开关。
察看电源指示灯能否正常。
(完整word版)综合布线课程设计
信息与电气工程学院课程设计说明书（2009/2010学年第一学期）课程名称：网络综合布线题目：教学楼综合布线系统设计及组网实现（二层）专业班级：学生姓名：学号：指导教师：设计周数：2周设计成绩：2010年1月22日目录1、课程设计目的 (2)2、教学楼布线系统的分析与设计 (2)2.1教学楼布线系统的设计任务 (2)2.2教学楼系统需求分析 (2)2.3教学楼网络系统的设计及选型 (3)2.3.1.工作区子系统 (3)2.3.2.水平干线（配线）子系统 (3)2.3.3.管理区子系统 (4)2.3.4.垂直干线子系统 (4)2.3.5.设备间子系统 (4)2.4教学楼布线系统的设计及选型 (5)2.5教学楼材料及价格计算 (6)3、课程设计总结 (8)4、参考文献 (8)1、课程设计目的传统电话布线最大的问题是成为高速率传输的瓶颈,不能与计算机网络、图像、通信构成多媒体应用。
综合布线不仅为电话通信服务,而且为数据通信、图像通信服务。
由其属性可以成为传输的高速化、布线普及化、服务的语音、数据综合化、系统智能化,解决接入网到终端之间的问题。
综合布线成为一种可持续发展产业,表现在应用的深度和广度两方面。
综合布线在于布线结构化、综合化的理念能够适应信息通信向标准化、宽带化、综合化、智能化和数字化方向发展的趋势。
1.初步掌握综合布线的设计要求、标准、方法，以及系统的布线规划。
2.依据课程设计题目要求，进行教学楼综合布线系统设计；并且熟悉和了解AutoCAD绘图软件便分析教学楼建筑图来进行需求分析。
3.做出网络拓朴图、综合布线逻辑图等相关工程图，进行系统评测。
2、教学楼布线系统的分析与设计2.1教学楼布线系统的设计任务1.首先依据题目来调研，进行系统的需求分析2.其次做出布线路由,算出所需材料设备用量，分析设计网络连接拓扑图3.最后根据结论编写实验报告2.2教学楼系统需求分析教学综合楼工程综合布线系统是一个完整的通讯传输系统。

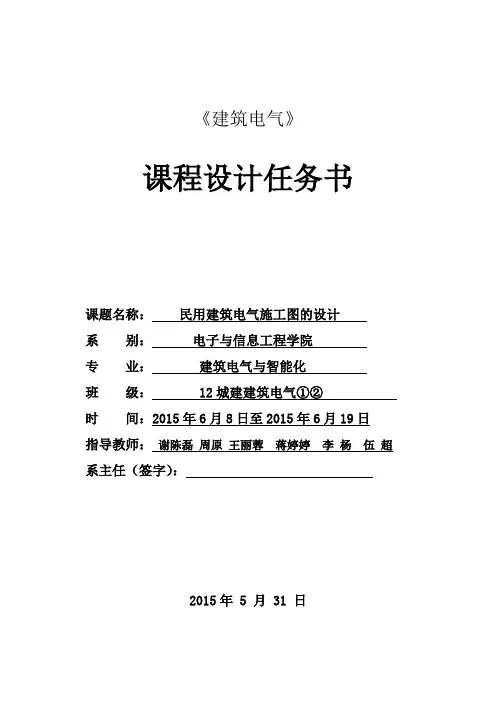

建筑电气课程设计任务书
《建筑电气》课程设计任务书课题名称：民用建筑电气施工图的设计系别：电子与信息工程学院专业：建筑电气与智能化班级： 12城建建筑电气①②时间：2015年6月8日至2015年6月19日指导教师：谢陈磊周原王丽蓉蒋婷婷李杨伍超系主任（签字）：2015年 5 月 31 日课程设计任务书一．课题名称：民用建筑电气施工图的设计二．课程设计目的和要求1．设计目的本课程设计是本门课程课堂教学的延伸和发展，是理论知识与工程实践之间的衔接。
课程设计的主要目的是通过某一建筑物的电气设计，了解一般建筑电气施工图的设计过程、设计要求、应完成的工作内容和具体设计方法。
通过设计学会使用设计资料、规程、规范，掌握好基本原理、设备，进一步巩固与综合专业基础知识和相关专业课程知识。
课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。
在专业知识与研究方法方面为日后的毕业设计乃至毕业后的工作奠定良好的基础。
2．设计要求(1) 在接受设计任务后，应根据设计要求和应完成的设计内容进度计划，确定各阶段应完成的工作量，妥善安排时间。
(2) 在方案确定过程中应主动提出问题，以取得指导数师的帮助，同时要广泛讨论，依据充分。
在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。
(3) 按照给定的建筑结构图纸，根据建筑内部的基本布局，适当选择照度标准，按照“安全、经济、适用、美观”的基本原则，用天正电气软件完成电气照明平面设计、照明配电箱箱体选型、配电干线的设计、防雷接地装置的设计等。
(4) 完成一份课程设计报告, 要求将设计内容及设计工作需要注意的事项写成一份设计报告，要求文字通畅、字迹工整，3000---5000 字。
(5) 应在规定的时间内完成所有的设计任务。
实验任务书：综合布线系统设计
新疆农业职业技筑物的概况，例如建筑物的规模、层 数、结构、业务需求等； 确定信息种类和信息点的数量； 确定设备间和交接间的位置： 明确系统设计的要求和设计标准。
新疆农业职业技术学院
4
2确定设计方案
(1)依据用户实际需要，结合建筑物的具体情况，确定系 统有哪些范围需要设计。 (2)确定工作区子系统的设计内容（数据线留出插座到设 备连接线5米）。 (3)确定配线子系统的设计。 (4)确定干线子系统设计。 (5)确定设备间和管理问设计。 (6)确定管槽设计方案（制定管槽规格，不需数量）。 (7)计算：RJ-45插头、模块、面板、暗盒、双绞线、配线 架的数量。
新疆农业职业技术学院
5
3．绘制图纸
(1)绘制综合布线系统设计的结构方案图。 (2)绘制水平布线子系统的平面图。
新疆农业职业技术学院
6
评分标准
能够正确了解建筑情况 确定信息种类和信息点的数量 确定设备间和交接间的位置 明确系统设计的要求和设计标准 确定工作区子系统的设计内容 确定配线子系统的设计 确定干线子系统设计 确定设备间和管理问设计 确定管槽设计方案。 绘制综合布线系统设计的结构方案图 绘制水平布线子系统的平面图
新疆农业职业技术学院
10 10 5 5 10 10 10 10 10 10 10
7
实验报告
1. 2. 3. 4. 5. 6.
实验目的： 实验内容： 实验环境： 实验流程图： 实验步骤： 体会感想：
建筑电气与智能化专业综合布线系统设计说明
安徽建筑大学毕业设计 (设计说明)院系电子与信息工程学院专业建筑电气与智能化班级10建筑电气（2）班学生姓名顾超群学号10205060219课题六安市某医院建筑电气与智能化设计——综合布线方案及智能化设计指导教师张振亚谢陈磊2014年6月6日摘要本文主要论述了某医院大楼的综合布线设计的整个过程。
首先分别介绍了综合布线系统概述、用户需求以及方案选择。
其中根据用户的需求，综合布线系统的方案选择分别从不同的方面进行讨论，并对比和分析了各自的优缺点。
其次详细地介绍了综合布线各子系统的设计原则和方法及设计选择的结论，综合布线系统子系统有：工作区，设备间，管理间，水平子系统，垂直干线子系统，建筑群子系统。
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它是整个网络系统的灵魂和骨干，主要包括计算机网络、电话通信和有线电视的布线。
它通过延伸到每个区域的信息点，将电话、计算机、服务器、网络设备以及各种楼宇控制与管理设备连接为一个整体，高速传输语音、数据和图像，从而为管理者和使用者提供综合服务。
关键词：电话；计算机网络；光缆；AbstractThis paper mainly discusses the whole process of a hospital building integrate wiring design.First of all introduced the overview of integrated wiring system, respectively, the user needs, and plan selection. According to the needs of users,Integrated wiring system of scheme selection, respectively discussed from different aspects.And compared and analyzed their advantages and disadvantages.Secondly integrated wiring are introduced in detail the design principles of each subsystem and the method and the conclusion of design options, integrated wiring system subsystems are: workspace, equipment, management, the level of subsystems, vertical main subsystems, complex subsystem.The Premises Distribution System is a modular, highly flexible building or buildings within the transfer of information between channels. It is entire systematic soul of network and backbone , includes computer network arrangement of wire , telephone communication , and the cable television arrangement of wire mainly. It burns by extending to every area information, the equipment connection controlling telephone, computer, server, network equipment and the various building world and administration is a overall, high speed transfers pronunciation, data and image, serves thereby for the director and a user provides synthesis. Key words: the phone； The computer network；Fiber optic cable.目录1 绪论 01.1工程概况 01.2设计原则 01.3综合布线设计标准 (1)1.4设计依据 (1)1.5设计方案 (2)2工作区子系统的设计 (3)2.1系统概述 (3)2.2设计方案 (3)2.3设备选型 (3)2.4计算说明 (4)3水平子系统的设计 (6)3.1系统概述 (6)3.2设计方案 (6)3.3设备选型 (7)3.4计算说明 (7)4垂直干线子系统设计 (9)4.1系统概述 (9)4.2设计方案 (9)4.3设备选型 (9)5管理间子系统设计 (10)5.1系统概述 (10)5.2设计方案 (10)5.3设备选型 (10)6线缆管道的设计 (12)7 结束语 (13)设计总结 (13)致谢 (13)参考文献 (15)附录 (16)六安市某医院建筑电气与智能化设计—综合布线方案及智能化设计电子与信息工程学院建筑电气与智能化专业 2010级2班顾超群指导老师张振亚谢陈磊1 绪论1.1工程概况本设计是六安市某医院外科医技楼智能化设计，该工程系实际工程。
安徽建筑大学 综合布线课程设计任务书(建筑电气)
《综合布线》课程设计任务书专业：11城建建筑电气与智能化班级：①②指导老师：谢陈磊、张鸿恺、王丽蓉、伍超、蒋婷婷、李杨系主任签字：安徽建筑大学电子与信息学院2013年12月6日《综合布线》课程设计任务书总学时：2周（15-16）一、课程设计的性质、目的和任务综合布线课程设计是“建筑电气与智能化”专业的重要实践性教学环节。
在进行了《综合布线》课程的学习的基础上，通过规划设计一个实际的布线系统，以此来加深对综合布线课程的认识和理解。
本次课程设计以一幢25层某医院住院大楼为样本，完成对其中12－15层的水平布线系统的设计，通过本次设计，学生可初步掌握结构化布线工程中对水平系统的设计环节，为以后的工作打下一定基础。
二、进行本课程设计学生应掌握的前设课程知识综合布线、计算机辅助设计（CAD）三、课程设计内容和基本要求、建议学时分配1、设计内容－某中医学院25层住院部大楼的12－15层水平系统的设计。
设计涉及内容1）设计依据及设计原则；2）设计等级及应用等级；3）布线桥架的选用（桥架的长×宽）；4）双绞线的选用及安装标准及工艺要求（568A/568B、拨线距离），5）弱电间布线设备的型号及数量（24口网络配件架和电话配线架110系列）；6）水平布线的布线路由图绘制。
2、基本要求1）编写设计方案（分析建筑物特点，根据布线系统设计依据、原则、等级等编写设计方案）；2）编写使用材料清单（桥架的使用数量和使用规格；双绞线使用规格和使用数量；楼层配线架应使用数量；RJ45模块使用数量；光缆使用规格和使用数量）；3）设计思考和心得体会；4）利用CAD绘制12－15层水平布线平面图和系统图各1张。
四、课程设计时间安排五、教材及学生参考书1、《综合布线》韩宁交通出版社2、《综合布线工程设计》刘国林主编电子工业出版社3、《综合布线工程图籍》六、考核方式及成绩评定方法本课程考核成绩由设计方案编写、设计图纸、设计心得三部分组成。
综合布线系统课程设计
综合布线系统课程设计一、设计目的本课程设计旨在使学生通过实践，在深入理解综合布线系统原理和构建过程的基础上，能够独立掌握综合布线系统的规划、设计、安装和调试等基本技能，提高学生对实际工作需求的适应性和实践能力。
二、设计内容2.1 基础知识培训2.1.1 综合布线系统介绍本讲述综合布线系统的基本原理、系统分类、系统组成、系统功能以及系统的性能指标等；2.1.2 光纤技术本章主要介绍光纤的性能、连接方式、维护和保养等；2.1.3 综合布线的构建本章主要介绍综合布线系统的构建包括设备选择、系统设计、线材配线、设备安装以及系统调试等。
2.2 设计任务2.2.1 综合布线系统方案设计学生需根据不同场所的实际需求，设计出合理可行的综合布线系统方案。
2.2.2 综合布线系统材料清单学生需按照设计方案清单要求完成综合布线系统材料清单，包括综合布线系统所需设备、设备数量、线缆规格、配线架、接头盒以及其他必需材料清单等。
2.2.3 综合布线系统实施学生需按照方案设计及材料清单要求，独立完成综合布线系统的安装、调试及系统运行测试等。
2.2.4 综合布线系统维护保养学生需掌握综合布线系统的基本维护方法，完成对系统的基本维护。
2.3 实验报告最终，学生需按照实际操作整理出详细的实验报告，包括综合布线系统设计方案、材料清单、构建实施过程以及运行测试报告等。
三、实验设备3.1 硬件设备1.综合布线系统构建设备，包括至少4位处理器主机、5台电脑终端、1台复印机、1台打印机、5台电话等；2.经塑料管道布放线缆和光纤布线；3.配线架、配线盒、接头盒等；4.相关工具以及维护材料。
3.2 软件设备1.操作系统：Windows操作系统；2.应用软件：FTP软件、网络管理软件、机房管理软件等；四、实验要求1.学生将分成若干个小组，每组5人左右；2.每个小组根据实际需求，设计出合理、可行的综合布线方案；3.每个小组组织安装设备，完成综合布线系统的构建和调试，并对系统进行运行测试；4.每个小组按照要求整理出详细的实验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《综合布线》
课程设计任务书
专业：12城建建筑电气与智能化
班级：①②
指导老师：谢陈磊、张鸿恺、王丽蓉、徐勇、蒋婷婷、李杨系主任签字：
安徽建筑大学电子与信息学院
2013年12月6日
《综合布线》课程设计
任务书
总学时：2周（15-16）
一、课程设计的性质、目的和任务
综合布线课程设计是“建筑电气与智能化”专业的重要实践性教学环节。
在进行了《综合布线》课程的学习的基础上，通过规划设计一个实际的布线系统，以此来加深对综合布线课程的认识和理解。
本次课程设计以一幢25层某医院住院大楼为样本，完成对其中12－15层的水平布线系统的设计，通过本次设计，学生可初步掌握结构化布线工程中对水平系统的设计环节，为以后的工作打下一定基础。
二、进行本课程设计学生应掌握的前设课程知识
综合布线、计算机辅助设计（CAD）
三、课程设计内容和基本要求、建议学时分配
1、设计内容
－某中医学院25层住院部大楼的12－15层水平系统的设计。
设计涉及内容
1）设计依据及设计原则；
2）设计等级及应用等级；
3）布线桥架的选用（桥架的长×宽）；
4）双绞线的选用及安装标准及工艺要求（568A/568B、拨线距离），
5）弱电间布线设备的型号及数量（24口网络配件架和电话配线架110系列）；
6）水平布线的布线路由图绘制。
2、基本要求
1）编写设计方案（分析建筑物特点，根据布线系统设计依据、原则、等级等编写设计方案）；
2）编写使用材料清单（桥架的使用数量和使用规格；双绞线使用规格和使用数量；楼层配线架应使用数量；RJ45模块使用数量；光缆使用规格和使用数量）；
3）设计思考和心得体会；
4）利用CAD绘制12－15层水平布线平面图和系统图各1张。
四、课程设计时间安排
五、教材及学生参考书
1、《综合布线》韩宁交通出版社
2、《综合布线工程设计》刘国林主编电子工业出版社
3、《综合布线工程图籍》
六、考核方式及成绩评定方法
本课程考核成绩由设计方案编写、设计图纸、设计心得三部分组成。
其中设计方案编写详细与清晰占40%，设计图纸占30%，设计心得占30%。
七、其它说明
1、采用“安徽建筑大学电子与信息工程学院课程设计”报告完成设计。
1、工程概况
某医学院第一附属医院住院病房，建筑面积23876.5M2，东西长70米，南北宽25米。
住院大楼共计25层，地下1层，地上14层。
其中-1层为设备层，1-3层分别为楼内体检中心、静脉输液配置中心、重症监护、自然疗法室、网络中心等，4-25层为标准住院病房。
是一个先进的综合医疗服务体系。
2、建筑说明：
（1）该建筑物一共25层，其中地下－1层为设备层，1－3层为医院其它科室用房，4－25层为住院病房。
（2）1－3层建筑结构相同，层高4.2米；4－25层建筑结构相同，层高3.3米，且病房内廊均有吊顶，4－25层吊顶后净高 2.8m（吊顶距楼板50CM）。
3．设计要求及目标
系统要求万兆到楼，千兆到楼层，百兆到桌面，利用布线系统将住院大楼中的各种楼宇设备设施、应用业务软件系统、数字化医疗设备，计算机网络系统，无线通讯系统构成一个多位一体的综合系统，实现数字化医院的目标。
为保证系统的先进性，整个布线系统选用六类非屏蔽系统。
4、桥架尺寸选择与计算
选用桥架时，应根据在桥架中敷设线缆的种类和数量来计算要用桥架的大小. 1）电缆桥架宽度b的计算:
电缆的总面积S0=n1*π*(d1/2)2 + n2*π*(d2/2)2+ ……
式中： d1、d2…为各电缆的直径; n1、n2、n3…为相应电缆的根数
2）一般电缆桥架的填充率取40%左右，故需要的桥架横截面积为：S= S0/40%,则电缆桥架的宽度为：b= S/h= S0 /（40%*h）式中h为桥架的净高。
设计报告书写格式（手写）
1目录
2概述
2.1工程概况
2.2用户需求
2.3设计范围
2.4产品选型
3设计方案
3.1系统组成
3.2设计目标
3.3设计标准和规范
3.4设计原则及指标
4水平系统设计
4.1水平系统
4.2水品系统材料用量统计
1）双绞线规格及数量
2）电话线规格及数量
3）光缆规格及数量
4）单/双口模块和面板的规格及数量5设计心得
6水平布线系统工程设计图纸。
