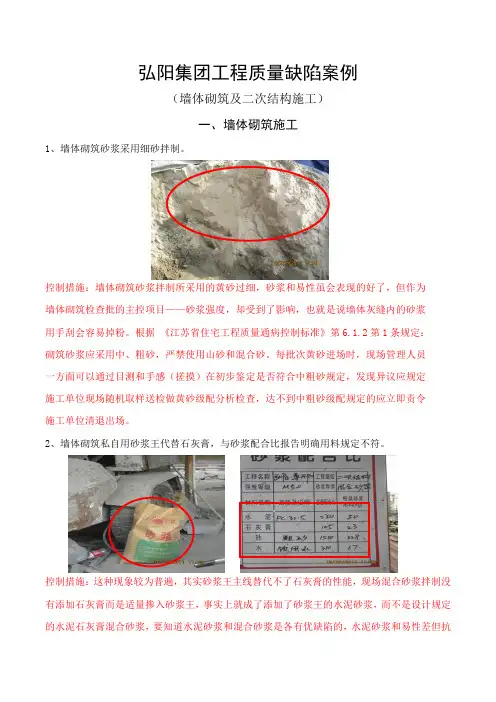

二次结构质量通病图

窗台梁工序普遍倒置（先砌墙后浇筑，留有缝隙）、且无排水坡度，渗漏隐患

窗台梁、腰梁浇筑完毕达到强度要求后方可进行后续砌筑优秀做法：

优秀做法：构造柱立模时在柱顶与梁板交接处设喇叭口，一次性浇筑，保证柱顶混凝土浇筑密实，后期混凝土强度满足要求后剔

除．

局部外墙未满刀灰，有渗漏隐患．

：外墙必须满刀灰优秀做法．

断砖上墙现象仍有不

少．

优秀做法：砌块上墙前应进行挑选，断砖需锯切后方可上墙．

砌筑前提前算好皮数划线，窗台梁处用水泥砖找模数，且未满刀灰，有渗漏隐患，砌筑时

(1)钢结构工程质量通病及防治手册20160621

中国建筑第五工程局广东公司钢结构工程质量通病防治手册（2016年6月）

前言本手册主要是根据国家有关规范、标准及规定，结合公司近几年钢结构工程质量通病治理工作经验进行编写，具有较强的针对性和实用性。本手册重点对当前公司施工的钢结构工程主要质量通病的防治措施予以介绍。本手册作为公司钢结构工程质量通病专项治理措施，各项目及专业分供方在从事钢结构工程施工过程中应强制执行，以减少项目钢结构质量通病的发生。钢结构质量通病防治，重在预防，希望各项目在工程实践中认真研读，事先采取周密的预防措施，做到未雨绸缪，防患于未然，确保工程质量万无一失。本手册虽经反复核证，仍难免存在不妥与疏漏之处，敬请提出宝贵意见。本手册由中建五局广东公司机电装饰部负责解释修订。二零一六年六月

钢结构工程质量通病防治手册目录通病1构件验收不严格通病2基础质量偏差不符合设计要求通病3基础螺栓位移、螺杆损坏、标高偏低通病4埋件凹进、凸出混凝土表面过大通病5安装偏差（标高和轴线）及垂直度超出规范要求通病6构件对接不准确通病7钢构件安装时违反操作规程通病8构件表面沾染泥砂，不清洁通病9吊装构件变形严重、或拱度变化引起的安装尺寸不符合要求通病10构件安装前发生的局部涂层损伤脱落未处理通病l1钢柱安装时，定位轴线不从地面控制定位轴线引出通病l2钢柱安装忽视日照、温差的影响，不作温差校正通病13钢结构安装过程中不注意水平标高的调整通病14钢柱安装不平、扭转，垂直度超过允许偏差通病15钢柱校正完全依赖缆风绳，校正（缆风绳拆除）后测量数据经常变化，焊接产生较大变形,影响结构安装精度通病16钢柱安装存在较大错边现象通病17临时马板、靠板、限位板切除后，已校正好的构件测量数据发生较大的变化通病18临时加固装置或缆风拆除测量数据发生突变通病19焊工水平低通病20随意在母材上打火，烧伤母材通病21切割焊接引弧板伤及母材通病22焊接前未清理干净焊道内脏物、油污、涂料、锈蚀等影响焊接质量的杂物通病23构件焊接不经检验处理就直接施焊通病24在焊道外的母材上引弧和收弧，任意施焊通病25引弧板的材质、板厚、尺寸等不符合要求通病26用锤击落引弧板和引出板

钢结构工程中的质量通病及预防措施

钢结构工程中的质量通病及预防措施摘要：文章主要对钢结构工程在制作、螺栓连接、拼装以及吊装工程中常见的一些质量通病及其产生的原因详细进行介绍，并对质量通病提出相应的预防措施。 Abstract: This paper mainly introduces in detail some common quality defects and their causes in the production of steel, bolt connection, assembly, and hoisting, and it proposes appropriate preventive measures aiming at quality defects. 关键词：钢结构制作；螺栓连接；拼装与吊装；质量通病；产生原因；预防措施 Key words: steel production；bolt connection；assembly and erection；quality common problems；causes; preventive measures 1钢结构工程制作过程中质量通病及其产生的原因和预防措施 1.1 结构件制孔不准确产生原因：孔距位移、孔径尺寸、孔内有毛刺。预控措施：构件制孔应按施工图标定孔位，标注孔中心线，孔的间距应严格遵守规定。冲孔必须装好冲模，确保孔距及孔的质量，发现问题及时处理。孔径的允许偏差必须符合规范的规定同时必须保证制孔孔径的精度，孔壁表面粗糙度应小于等于1 2.5μm。孔壁内严禁有毛刺。制孔完毕后应彻底清除孔边毛刺，并不得损伤母材。扩孔后孔径不得大于设计孔径的2.0mm。 1.2 起拱不准确产生原因：拱度计算不准，不符合设计要求。起拱构件在运输和吊装时未采取加固措施，导致变形。预防措施：放样、下料时应明确拱度值，并在下料尺寸中放出所需的起拱量。按设计要求的拱度值，采用正确的加工工艺和拼装方法，严格控制累计偏差值。必须对起拱构件采取预防变形的保护加固措施。严防构件在翻转，运输和吊装时产生变形。 1.3 放样、号料精度不准确产生原因：放样、下料未按规定的工艺进行。预防措施：号料，必须与放样用同一钢尺或样杆，留出切割刨边和铣平等加工余量。仔细检查零部件的平直程度、坡口、角度及间隙，必须符合设计要求。放样应采用经检定和核对的钢尺，并应留出焊接收缩余量。下料，应严格计算切割精度数值，操作要准确，验收要落实责任。 1.4 运输、堆放时产生变形产生原因：场地松软，未设置垫土；运输和吊装构件时未加固。预控对策：存放场地应夯实坚固、防止场地受压后产生沉降。构件堆垛下应设木枕，堆放要平稳。重大构件尚应标明重量、重心位置及定位标记。构件在运输和起吊时，应采取临时加固措施，防止变形。 2钢结构工程中螺栓连接的质量通病及预防措施

钢结构质量通病及防治措施

质量通病及防治措施钢结构工程第一章1、钢结构加工制造质量通病及防治措施序质量通病现状防治措施号深度大于该钢材厚度负允许偏差值1/2时，钢材表面卡具压痕或划痕损伤，焊接采取局部补1 焊后再行打磨平整；小于0.5mm 时，予以磨修平整。撕裂凹陷处。材料或零部件露天堆放处支点少，浸增加垫高的支撑点，做好露天场地的排水沟。2 泡水中。切割前，检查调整火焰至合适程度，检查气瓶存气量。使用火焰切割面存在大于1.0mm 的缺3 对于存在非烛接面的缺棱，应予补焊并打磨平整，切割棱，切割边熔化物不清理。边熔化物予以打磨平整。4 钻孔孔边毛刺不清除。机械钻孔产生的毛刺，必须予以打磨清除。手工火焰切割的坡口不规范。钝边尺重新进行切割，并打磨修整，使钝边尺寸一致，缺棱基5 寸不一致，缺棱较多。本消除。H型钢类构件校正后仍然存在旁弯或或喷砂)前重新校正。注意：中板较薄者，用机在抛丸(6 扭曲的质量超标。宜用火焰热矫正。械方法矫正效果好，中板较厚或厚板，薄板或较薄中厚板用单头火焰切割后火焰切割时宜间断进行，留短长度的固定点，待板冷却7 出现侧弯曲。后再彻底断开。由于定位焊缝加大定位焊缝的长度和角焊缝焊脚高度。8 零部件后出现定位焊缝开裂。开裂导致构件整体尺寸变化者，应返工重新组对。此种做法易造成较大的误差积累。对每一组螺栓孔中主要钻孔定位基准线或基准面随意。心，应从构件中部位置作为基准线或基准面，尤其对长9 孔边毛刺刺不清理。细比较大的构件更显明显。凡钻孔后，均须对形成的孔边毛刺予以打磨消理。钢构从出厂到安装，要经历多次倒运的过程，编号不明成品构件之编号标识不明显，柱中心10 确，会带来挑选构件的难度，须用简单的方法，做好编线未做标识。号标识。柱中心线一般在“两大面一小面”做标识。成品构件在装卸倒运时，未采取成品应在详图设计时，多设临时吊耳，安后有碍时割除。同11 的保护措施。时，钢丝绳捆扎处必须垫橡胶皮。、掌握、采取短短弧焊；1、选择合适的焊接电流；2312 焊缝产生咬边。合适的焊接角度。、加大钝3、装配间隙要适当；1、焊接电流要适当；213 焊缝产生焊瘤。边尺寸；4、坡口边缘污物清理干净。14 焊缝产生弧坑。、焊接电流要适当。、熄弧前焊条回弧填满溶池；12、清理焊接区表2、使用适当的电流；、短弧操作；3115 焊缝产生气孔。面油、锈等污物；4、焊前焊条烘干。、稍微提高焊接电流，加(1、仔细清理溶渣)每一层；216 焊缝产生夹渣。、正4、加大坡口角度，增加根部间隙；快焊接速度；3 确掌握运条方法。17 、预热、使用低氢型、韧性好、抗裂性好的焊条；12、、进行预热或后热控制层间温度，3正确安排焊接顺序；、焊前焊条烘干，选用难吸潮4选用合适的焊接规范；焊缝产生冷裂纹。焊条或超低氢型焊条，坡口除锈干净。监理巡视检查，一经发现，对所裂部位全部清理重焊。．

(完整版)钢结构质量通病

钢结构施工质量通病及预防措施摘要：钢结构施工中，其制作安装的质量是决定整体钢结构质量的关键，重点对违反钢结构技术规范和验收标准的一些违规行为作为可控缺陷进行分析，并制定相应的预防措施。钢结构建筑因其强度高，重量轻，塑性韧性好、抗震性能好；工作可靠性能高；施工周期短；节约资源等多方面的优势，在建设领域日益得到了广泛的应用。但在施工过程中产生缺陷后，表现为影响正常使用以及承载力、耐久性、完整性的种种隐藏和显露的不足，往往是产生事故的直接或间接原因。以下是钢结构施工中的常见缺陷分析： ⒈切割边未加工或达不到规范要求。钢材切割面存在大于1mm的缺棱、弯曲不平等缺陷。原因分析：气割过程操作不规范，切割工艺不符合要求。预防措施： ⑴气割前检查确认整个气割系统的设备全部运行正常，压力表正常无损，割嘴气流顺畅，割炬角度。 ⑵根据机械和板厚选择正确的工艺参数。 ⑶气割时调整氧气射流的形状，使其轮廓清晰、射力高，割炬移动保持匀速，割嘴表面距焰心尖端2-5mm为宜。 ⒉放样、号料尺寸超过允许偏差。原因分析：构件下料前的放样、号料存在偏差甚至错误。预防措施： ⑴放样应按图纸1:1的比例在平台上放出大样，同时应预留切割余量、加工余量、焊件收缩量和起拱量等。 ⑵在放样结束后对照图纸仔细核对，检查放样尺寸和偏差，符合要求后，报专职检验员或技术员核查，确认无误后方可开始下料。 ⒊高强螺栓连接缺陷 3.1螺栓连接孔径，间距偏差大。原因分析：螺栓孔连接板孔径，孔间距偏差超出规范要求。安装时螺栓不能自由穿入，强行穿入损伤丝扣。预防措施： ⑴对钻孔精度要求高的连接板采用钻模确保孔间距、孔径尺寸和精度。 ⑵对螺栓孔数量较多的连接板号孔时要先测量，定位出孔群总长，在总长范围内进行分段、定位，避免较大的孔距累计误差。 ⑶利用数控平面钻床进行制孔，采用多叠板一次性钻孔成型，有效避免连接板的孔群偏差。 3.2高强螺栓连接摩擦面抗滑移系数达不到设计要求。原因分析: ⑴施工人员认识不到高强螺栓连接摩擦面抗滑移系数的重要性，不进行试验或试验不符合要求就直接就进入下道工序。 ⑵不重视抗滑移系数的处理过程，尤其是钢构件两端、柱顶的高强螺栓连接板都不易抛丸清理，致使抗滑移系数达不到设计要求。 ⑶高强螺栓摩擦面未采取防止油漆等污染的保护措施。预防措施： ⑴对批量生产的高强螺栓连接面，先进行首件试验，摩擦系数试验合格后，制定工艺再批量生产。 ⑵在组装前，对抛丸不易清理的高强螺栓连接板进行单独抛丸。 ⑶向施工人员现场技术交底，要求涂装前采取措施保护好摩擦面（贴纸或粘胶带），防止在处理好的摩擦面误刷涂料。

钢结构质量通病及其预防措施

钢结构质量通病及其预防措施 1、消除质量通病措施产生质量通病的原因虽多，涉及面虽广，但究其主要原因是参与项目施工的组织者，指挥者和操作者缺乏质量意识，不讲“认真”二字。只要真正在思想上重视质量，牢固树立“质量第一”的观念，认真遵守施工程序和操作规程，认真贯彻质量责任制，认真坚持质量标准，严格检查，实行层层把关，认真总结质量通病的经验教训，采取有效的预防措施，要解决质量通病是完全可能。具体措施如下：（1）制订消除质量通病的规划，通过分析通病，列出本工程哪些通病最普遍，且危害性比较大：综合分析这些通病产生的原因；采取措施进行监督和预防。（2）通过图纸会审，方案优化，消除由设计欠妥出现的工程质量通病，属于设计方面的原因，通过改进设计来治理。（3）提高施工人员素质，改进操作方法和施工工艺，认真按规范、规程及设计要求组织施工，对易产生质量通病部位及工序设置质量控制点。（4）对一些治理难度大及由于采用“三新”技术出现的新通病，组织科研力量进行QC活动攻关。 2、常见质量通病及防治 2.1 氧化渣通病描述：对已下料完成后的零部件没有及时将氧化渣清除干净就进行校平，导致板材缺陷。纠正预防措施：下料完成的零部件必须及时将氧化渣清除干净，特别是需校平的板材。 2.2 缺棱

通病描述：钢材切割面有大于1mm的缺棱。纠正预防措施：对超标的缺棱，应根据不同母材的材质正确领用焊条进行补焊，补焊后打磨平直。 2.3 螺栓孔（剪板）毛刺通病描述：螺栓孔表面粗糟，不光滑，有毛刺；板材剪切面有毛刺。纠正预防措施：对表面粗糟，不光滑，有毛刺的螺栓孔（剪板）用砂轮进行打磨平整。 2.4 焊瘤通病描述：熔化金属流淌到焊缝以外在未熔化的母材上形成金属瘤。纠正预防措施：合理选择与调整适宜的焊接电流、电压，改变运条方式和正确的电弧长度。

钢结构工程质量通病的防治措施

钢结构工程质量通病的防治措施一、构件运输、堆放变形 1、现象：构件在运输或堆放时发生变形，出现死弯或缓弯。 2、原因分析（1）构件制作时因焊接而产生变形，一般呈现缓弯。（2）构件在运输过程中因碰撞而产生变形，一般呈现死弯。（3）构件垫点不合理，如上下垫木不垂直等，堆放场地发生沉陷，使构件产生死弯或缓弯变形。 3、防治措施（1）构件发生死弯变形，一般采用机械矫正法治理。即用千斤顶或其他工具矫正或辅以氧乙炔火焰烤后矫正，视结构刚度情况而定，一般应以工具矫正为主，氧乙炔烘烤为辅，均能达到很好的效果。（2）结构发生缓弯变形时，可采用氧乙炔火焰加热矫正。一般采用大型氧乙炔火焰枪烤。火焰烘烤时，线状加热多用于矫正变形量较大或刚性较大的结构；三角形加热常用于矫正厚度较大、刚性较强构件的弯曲变形。二、构件拼装后扭曲 1、现象：构件拼装后全长扭曲超过允许值。 2、原因分析：节点角钢或钢管不吻合，缝隙过大；拼接工艺不合理。 3、防治措施（1）节点处型钢不吻合，应用氧乙炔火焰烘烤或用杠杆加压方法调直，达到标准后，再进行拼装。拼装节点的附加型钢（也叫拼装连接型钢或型钢）与母材

之间缝隙大于3mm时，应用加紧器或卡口卡紧，点焊固定，再进行拼装，以免由于节点尺寸不符造成构件扭曲。（2）拼装构件一般应设拼装工作台，如在现场拼装，则应放在较坚硬的场地上用水平仪抄平。拼装时构件全长应拉通线，并在构件有代表性的点上用水平尺找平，符合设计尺寸后点焊点固焊牢。刚性较差的构件，翻身前要进行加固。构件翻身后也应进行找平，否则构件焊接后无法矫正。三、构件起拱不准确 1、现象构件起拱数值大于或小于设计数值。 2、原因分析（1）构件制作角度不准确；构件尺寸不符合设计要求。（2）起拱数值较小，拼装时易于忽视。（3）采取立拼或高空拼装，支顶点或支撑架受力不够。 3、防治措施（1）在制造厂进行预拼，严格按照钢结构构件制作允许偏差进行检验，如拼接点处角度有误，应及时处理。（2）在小拼过程中，应严格控制累积偏差，注意采取措施消除焊接收缩量的影响。（3）钢屋架或钢梁拼装时应按规定起拱，根据施工经验可适当加施工起拱。（4）根据拼装构件重量，对支顶点或支承架要经计算后定，否则焊后如造成永久变形则无法处理。四、拼装焊接变形 1、现象拼装构件焊接后翘曲变形。

钢结构质量通病及防治要求措施

质量通病及防治措施第一章钢结构工程 1、钢结构加工制造质量通病及防治措施序号质量通病现状防治措施 1 钢材表面卡具压痕或划痕损伤，焊接撕裂凹陷处。深度大于该钢材厚度负允许偏差值1/2时，采取局部补焊后再行打磨平整；小于0.5mm时，予以磨修平整。 2 材料或零部件露天堆放处支点少，浸泡水中。增加垫高的支撑点，做好露天场地的排水沟。 3 使用火焰切割面存在大于1.0mm的缺棱，切割边熔化物不清理。切割前，检查调整火焰至合适程度，检查气瓶存气量。对于存在非烛接面的缺棱，应予补焊并打磨平整，切割边熔化物予以打磨平整。 4 钻孔孔边毛刺不清除。机械钻孔产生的毛刺，必须予以打磨清除。 5 手工火焰切割的坡口不规范。钝边尺寸不一致，缺棱较多。重新进行切割，并打磨修整，使钝边尺寸一致，缺棱基本消除。 6 H型钢类构件校正后仍然存在旁弯或扭曲的质量超标。在抛丸(或喷砂)前重新校正。注意：中板较薄者，用机械方法矫正效果好，中板较厚或厚板，宜用火焰热矫正。 7 薄板或较薄中厚板用单头火焰切割后出现侧弯曲。火焰切割时宜间断进行，留短长度的固定点，待板冷却后再彻底断开。 8 零部件后出现定位焊缝开裂。加大定位焊缝的长度和角焊缝焊脚高度。由于定位焊缝开裂导致构件整体尺寸变化者，应返工重新组对。 9 主要钻孔定位基准线或基准面随意。孔边毛刺刺不清理。此种做法易造成较大的误差积累。对每一组螺栓孔中心，应从构件中部位置作为基准线或基准面，尤其对长细比较大的构件更显明显。凡钻孔后，均须对形成的孔边毛刺予以打磨消理。 10 成品构件之编号标识不明显，柱中心线未做标识。钢构从出厂到安装，要经历多次倒运的过程，编号不明确，会带来挑选构件的难度，须用简单的方法，做好编号标识。柱中心线一般在“两大面一小面”做标识。 11 成品构件在装卸倒运时，未采取成品的保护措施。应在详图设计时，多设临时吊耳，安后有碍时割除。同时，钢丝绳捆扎处必须垫橡胶皮。 12 焊缝产生咬边。1、选择合适的焊接电流；2、采取短短弧焊；3、掌握合适的焊接角度。 13 焊缝产生焊瘤。1、焊接电流要适当；2、装配间隙要适当；3、加大钝边尺寸；4、坡口边缘污物清理干净。 14 焊缝产生弧坑。1、熄弧前焊条回弧填满溶池；2、焊接电流要适当。 15 焊缝产生气孔。1、使用适当的电流；2、短弧操作；3、清理焊接区表面油、锈等污物；4、焊前焊条烘干。 16 焊缝产生夹渣。1、仔细清理溶渣(每一层)；2、稍微提高焊接电流，加快焊接速度；3、加大坡口角度，增加根部间隙；4、正确掌握运条方法。 17 焊缝产生冷裂纹。1、预热、使用低氢型、韧性好、抗裂性好的焊条；2、正确安排焊接顺序；3、进行预热或后热控制层间温度，选用合适的焊接规范；4、焊前焊条烘干，选用难吸潮焊条或超低氢型焊条，坡口除锈干净。监理巡视检查，

钢结构工程质量通病

一、钢结构制作质量未达到要求及整改措施 1、在切割、下料时，翼缘板尺寸宽窄不一，造成H型钢与牛腿的尺寸不一致，与牛腿联系的钢梁上下翼缘板错位约一个板厚；切割边缘有较深的切痕，板边有明显的凹陷，或有较深的锯齿印，切割粗糙度超标，拼板边缘切割不垂直度，拼接错边等超标。 2、在组装时，焊接H钢无组装胎架，造成H型钢高度尺寸有偏差，腹板偏中心；翼腹校对接后，焊缝未矫平，有明显凹凸；轻钢腹板不平整，组装前未矫正。 3、在焊接方面，轻钢焊接H型钢翼板开料后再拼接，焊缝未安装引熄弧板，造成焊缝不饱满，边缘有凹坑未熔合等，与母材不齐平；柱脚、牛腿的焊脚尺寸小于设计图纸的规定，角焊缝塌边现象严重，收弧处普遍低于母材，气孔较多；使用CO焊的焊缝成形差，宽窄不2一致，高低不一致，忽大忽小：手工焊焊缝不直，宽窄不一；咬边现象严重；焊渣飞溅未清除干净。 4、在钻孔方面，事前未很好会审图纸，在该开单排孔的地方，开了双排孔，结果未补孔就留存在构件上。如柱与牛腿连接处的H 型钢为双排孔，而大梁与次梁相同规格的H型钢为单排孔，但开孔时都开丁双排孔，安装后影响了强度和外观质量。 5、总装过程中，钢柱牛腿与H型钢梁连接处上下错位，左右错位，未控制好尺寸。 6、除锈与油漆方面：除锈马虎，未达到等级要求，油漆不久就出，

250um现返锈、剥落；漆膜厚度不均匀，阳面厚度普遍超厚，可达但阴面往往在90um左右(室内漆膜厚度规定为125um)；油漆前杂质未清除干净，污物多，高低不平，流挂现象较普遍。 7、在构件运输和堆放过程中，无搁置件垫平堆放，而是随意卸车，杂乱堆放，甚至让构件埋入泥堆水沟中，造成构件变形、碰伤和污染。 8、构件出厂时，钢柱、钢梁的中心线标记未标示，相当普遍，给安装施工矫正检测带来困难。 9、翼腹板拼接长度不符合要求。如翼板拼接长度不应小于翼板宽度的2倍，翼缘板与腹板拼装焊缝应错开200mm以上，腹板拼接长度不小于600mm。但实际往往未达到上述要求。 10、针对以上问题，提出几点整改措施： (1)板制H型钢的尺寸要严格控制，最好相应从整根H型钢截取，防止牛腿高差错位。 (2)严格工艺。H型钢组装时，应有组装胎架。如采用组立机组装，也应随时检查调整。 (3)钢板应整张大板拼接，采用埋弧焊焊接改善焊缝质量，既省时又省料。 (4)切割应提高操作技能和参数正确，防止割缝、啃边、塌边、熄火、粗糙度过大等。 (5)除锈质量尽可以采用抛丸或冲砂处理样板对比检查，使油漆后粘合良好，粗糙度合适利于摩擦系数的保证。严控油漆厚度，不能忽厚，

钢结构工程施工中常见问题分析及解决方案

钢结构工程施工中常见问题分析及解决方案 (厦门中构新材科技股份有限公司提供) 钢结构因其自身优点，在桥梁、工业厂房、高层建筑等现代建筑中得到广泛应用。在大量的工程建设过程中，钢结构工程也暴露出不少质量通病。本文主要针对辽宁近年来在钢结构主体验收及竣工验收中的常见问题及整改措施谈一些看法。一、钢结构工程施工中常见问题分析及解决方案 1、构件的生产制作问题门式钢架所用的板件很薄，最薄可用到4毫米。多薄板的下料应首选剪切方式而避免用火焰切割。因为用火焰切割会使板边产生很大的波浪变形。目前H型钢的焊接大多数厂家均采用埋弧自动焊或半自动焊。如果控制不好宜发生焊接变形，使构件弯曲或扭曲。 2、柱脚安装问题 (1)预埋件(锚栓)问题现象：整体或布局偏移；标高有误；丝扣未采取保护措施。直接造成钢柱底板螺栓孔不对位，造成丝扣长度不够。措施：钢结构施工单位协同土建施工单位一起完成预埋件工作，混凝土浇捣之前。必须复核相关尺寸及固定牢固。 (2)锚栓不垂直现象：框架柱柱脚底板水平度差，锚栓不垂直，基础施工后预埋锚栓水平误差偏大。柱子安装后不在一条直线上，东倒西歪，使房屋外观很难看，给钢柱安装带来误差，结构受力受到影响，不符合施工验收规范要求。措施：锚栓安装应坚持先将底板用下部调整螺栓调平，再用无收缩砂浆二次灌浆填实，国外此法施工。所以锚栓施工时，可采用出钢筋或者角钢等固定锚栓。焊成笼状，完善支撑，或采取其他一些有效措施，避免浇灌基础混凝土时锚栓移一位。 (3)锚栓连接问题现象：柱脚锚栓未拧紧，垫板未与底板焊接；部分未露2～3个丝扣的锚栓。措施：应采取焊接锚杆与螺帽；在化学锚栓外部，应加厚防火涂料与隔热处理，以防失火时影响锚固性能；应补测基础沉降观测资料。 3、连接问题 (1)高强螺栓连接 1)螺栓装备面不符合要求，造成螺栓不好安装，或者螺栓紧固的程度不符合设计要求。

钢结构厂房安装质量通病及其预控措施

轻钢结构厂房质量通病预防措施 1钢柱偏移 1.1施工准备 1.1.1编制钢结构吊装施工组织。其内容包括:计算钢结构构件和连接件数量、选择吊装机械、确定流水程序、确定吊装方法、制订计划进度、确定劳动组织、规划构件堆场、确定质量标准和安全措施等。 1.1.2基础准备和钢构件检验。其内容包括:轴线误差测量、基础支承面的准备、支承面和支座表面标高与水平度的检验、地脚螺栓位置和伸出支承面长度的量测等。基础支承面、支座和地脚螺栓的允许偏差符合有关规定。吊装前应根据《钢结构工程施工及验收规范》(GB50205—2001)的规定，仔细检验钢构件的外形和几何尺寸，如有偏差，在吊装前应设法消除。 1.1.3必要时验算钢构件吊装稳定性，验算公式请查有关资料。 1.2操作工艺 1.2.1钢桩的吊装方法与装配式钢筋砼柱相似。对钢柱可采用双机抬吊的方法进行吊装。起吊时，双机同时将钢柱平吊起来，离地一定高度后暂停，移去运输平板车，然后双机同时打开回转刹车，由主机吊独起吊，当钢柱吊装回直后，撤走副机，由主机单独吊装，将钢

桩插进锚固螺检固定。 1.2.2初校钢柱，待垂直偏差控制在20mm以内，使起重机脱钩。其垂直度用径纬仪检验，如有偏差，用千斤顶纠正。钢柱位置的最后校正，使其安装偏差符合有关规定。然后在柱四周用10mm厚的钢模定位，用电焊固定，钢柱复校后，再紧固锚固螺栓，并将承重块上下点焊固定，防止走动。 1.3预控措施 1.3.1预埋螺栓位置用定型卡盘卡住，然后浇筑砼。 1.3.2钢柱底部预留孔应放大样，确定孔位后再作预留孔 2地脚螺栓位移 2.1施工准备 2.1.1钢构件预检与配套。吊装单位应根据制造厂的测量报告，对钢构件进行复检和抽检。对钢构件预检的计量工具和计量标准应与制造厂一致。现场吊装应根据预检数据采取相应措施，以保证吊装顺利进行。根据安装施工流水顺序进行构件配套。

钢筋混凝土结构工程常见质量通病防治措施

钢筋混凝土结构工程常见质量通病防治措施一、混凝土工程（一）常见问题 1.蜂窝:原因是混凝土一次下料过厚,振捣不密实或漏振,模板有缝隙使水泥浆流失,钢筋较密而混凝土坍落度过小或石子过大,根部模板有缝隙，以致混凝土中的砂浆从下部涌出而造成； 2.露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板，造成露筋，振捣不密实，也可能出现露筋。 3.麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面混凝土易粘附在模板上造成麻面脱皮。 4.孔洞：原因是钢筋较密的部位混凝土被卡，未经振捣就继续浇筑上层混凝土。 5.墙体烂根：模板拼缝不严、或加固不够、下料过多导致模板出缝隙，混凝土跑浆造成； 6.洞口移位变形、梁变形：浇筑时混凝土冲击洞口模板，两侧冲力不均，模板未能夹紧；造成洞口变形，梁扭曲，甚至个别部位截面“颈缩”。 7.缝隙与夹渣层：施工缝杂物清理不干净或未浇底浆等原因，易造成缝隙、夹渣层； 8.墙面气泡过多：一次下料过厚，混凝土坍落度过大，振捣时间不够易造成墙面气泡过多。 9.顶板裂缝：顶板裂缝形成原因多样复杂，一般以下几方面原因较突出。混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。模板浇筑混凝土之前洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。混凝土浇捣后过分抹平压光和养护不当也易引起裂缝。

顶板浇注后，上人上料过早，上料集中，也易造成裂缝。本工程采用快拆体系做为顶板模板支撑，施工过程中时有工人不按快拆原理进行施工现象，拆模时将立杆全部拆除然后回顶，也易造成顶板出现裂缝。目前采用的商品混凝土，为了保证商品混凝土的流动性能，坍落度较大，因此水灰比也较大。而混凝土中参与水化反应的水量仅为游离水的20－25％，而大部分水是为了保证混凝土和易性的要求，这些游离水在蒸发后会在混凝土中产生大量毛细孔增加了混凝土的收缩。掺加粉煤灰、矿渣等，也会增加混凝土的收缩。为了保证混凝土的可泵性，工程中一般选用较小粒径的粗骨料，或减少粗骨料的用量。粗骨料的用量的减少和粗骨料粒径的减小，会使混凝土的体积稳定性下降，不稳定性变大，从而增大了混凝土收缩。 10.错台：墙体产生错台原因是大模板与木模板拼接位置未拼紧，混凝土浇注时，造成木模板移位。顶板产生错台原因是顶板支模时次龙骨未仔细筛选，模板拼缝不紧，模板与龙骨钉子过稀，未钉紧。 11.墙体底部砂浆过厚：原因是浇注墙体时，将减石砂浆或润管砂浆未均匀入模，而是集中到一点，造成部分墙体底部砂浆过厚，强度受影响。 12.墙垛、阳角受损：拆模时吊升大模板时磕碰阳角，造成破损。部分墙垛只有100，截面过小抗冲击力差。（二）常见问题的预防措施 1.防烂根、防墙根砂浆过厚：所有竖向结构模内均铺预拌同混凝土配比的去石砂浆30～50，沙浆用料斗吊到现场，用铁锹均匀下料，不得用地泵直接泵送；模板下口贴双层海绵条；模板外侧根部用砂浆堵缝。 2.严格分层浇注，控制每层浇注高度不超过50，及时振捣，不漏振，配备足够振捣棒，钢筋密处采用小直径振捣棒； 3.模板拼逢严密，粘海绵条堵缝，模板对拉要拉紧，浇注前撒水湿润。 4.钢筋保护层垫块布置均匀，用扎丝将垫块绑扎牢固；

钢结构质量通病及防治措施

质量通病及防治措施第一章钢结构工程

焊条或超低氢型焊条，坡口除锈干净。监理巡视检查，一经发现，对所裂部位全部清理重焊。 18 焊缝产生未焊透。坡口角度或间隙放大；钝边放小；焊接电流要适当；焊接电流要适当。检查超声波探伤报告结果。 19 焊缝产生焊接变形。设计时预先考虑到接头的膨胀、收缩；适当加快焊接速度；使用小电流；正确安排焊接顺序；使用夹具等充分约束。但须注意防止裂纹产生，可采用反变形法。 20 焊缝产生飞溅。1、使用合适电流； 2、尽是防止磁偏吹； 3、改用直流反接法； 4、焊前焊条烘干； 5、采用短弧焊。 21 喷砂或抛丸时，构件表面有1、抛丸机行走小车速度要保证抛丸或喷砂质量； 2、调整好抛头角度； 3、保证夜间照明； 4、随时做好质量自检，确保达到设计标准要求。 22 涂装前构件表面有油污。1、防止吊车和其机械设备漏油； 2、构件上有没法及时清理，监理抽查检查。 23 涂装前构件上有药皮、飞溅、焊疤、毛刺。 1、认真执行工序交接制度； 2、装配、焊接工序未完成，构件不允许进入涂装现场。 24 涂装前构件上粘有灰土、泥砂等污染。除过锈的构件要离开除锈现场；除过锈的构件要在4小时内完成涂装。 25 高强螺栓摩擦面残留氧化铁皮、铁锈、毛刺、油漆等。保证除锈工序质量；钻孔后及时打磨毛刺；切割板边缘后清除毛刺。 26 漆膜返锈。涂装前清净构件基层铁锈、灰土、水分、油污；除锈后及时涂装；涂刷均匀，不出针孔，达到设计要求涂层厚度。 27 连接板等小件局部漏刷油漆。1、技术人员向涂装人员进行现场交底； 2、给涂装人员创造良好的施工条件。 28 漆膜起皱、流坠。1、检查油漆粘度，稀释剂掺兑合适； 2、涂装均匀； 3、底、中、面漆逐层干后再涂装。 29 漆膜起泡。1、喷涂时，保持压缩空气干燥； 2、雨天或湿度超过85%时禁止； 3、气温超过43℃时不宜涂装。 30 漆膜厚度达不到设计要求。1、保证油漆适合粘度，用涂-4粘度计检测； 2、坚持油漆质量检查监督制度； 3、保证涂刷遍数； 4、漆腊厚度的提高，重在保证底漆和中间漆厚度。

次结构砌筑质量通病及预防整改措施

一、干砖上墙措施：砌筑前必须按照规范要求湿润砌块，禁止干砖上墙。适宜的浇水可以提高砖与砂浆之间的粘接力，提高砌体抗剪强度，也可以使砂浆强度保持正常增长，提高砌体的抗压强度，同时便于施工操作有利于保证砂浆的饱满度二、构造柱的马牙槎应先退后进三、灰缝大小不均匀，不饱满，存在瞎缝、假缝、透明缝等。措施：要严格砌筑砂浆和易性，适宜的和易性有利于灰缝饱满。砌筑时禁止塞缝，塞缝易造成瞎缝、透明缝，水平缝厚度采用皮数杆控制。四、植筋深度不够，植筋胶不饱满。预防措施：植筋打孔完毕后，将植筋孔内杂物清理干净报项目部验收，验收通过后方可植筋。植筋时必须先将植筋胶塞入孔内再插钢筋，不得将钢筋裹上植筋胶后再植入孔内。

五、圈梁和构造柱出现蜂窝、麻面现象。构造柱顶混凝土封堵不严，个别用砖头、砂浆封堵。预防措施：支模是模板表面要清理干净，刷好脱模剂。浇筑混凝土时用振捣棒振捣到位，必须等到混凝土强度达到拆模要求时再拆模，不可提前拆模。处理措施：将要浮浆和石子凿除，用清水清洗干净，再用高一个标号的砼修补，面积小的话可以用高标号的砂浆修补。六、构造柱钢筋搭接长度不够、成型感官差、箍筋加密区没有加密、箍筋绑扎漏扣等。七、砂浆强度不稳定、砂浆和易性差预防措施： 1）砂浆配合比的确定，应结合现场的材质情况进行试配，在满足砂浆和易性的条件下，控制砂浆强度。 2）建立施工计量工具检验、维修、保管制度，设专人计量，以确保计量的准确性。 3）施工中不得采用随意增加石灰膏、微沫剂等的掺量来改善砂浆的和易性。

4）砂浆搅拌采用两次投料法，先加入部分砂子、水和全部塑化材料，将塑化材料打开，在投入其余的砂子和全部水泥，直到拌和均匀为止。 5）现场的塑化材料应存放在灰池中妥善保管，防止爆晒，风干结硬，并应经常浇水保持湿润。 6）不宜选用标号过高的水泥和过细的砂子拌制砂浆，严格执行施工配合比，保证搅拌时间。 7）砂浆应随拌随用，一般情况下，可控制在3~4h内用完，气温较高时，可控制在2~3h内用完，杜绝隔日砂浆不经处理而继续使用。八、线盒与墙体偏差大措施：线盒出墙面不应大于5mm，凹进去增加套盒，凸出超过5mm的要求返工。九、线槽剔凿随意，表观质量差措施：尽量先做好管线，验收合格后再砌筑，若必须后开槽，需用无齿锯切割整齐。十、线盒部位灌灰不实

钢结构工程质量通病防治

施工准备过程项目部编制的技术、安全交底笼统没有针对性，没有结合具体工程的具体情况有针对性地提出施工方案钢结构制安工程质量通病一、钢结构制作 1）零部件尺寸偏差 1、通病 1.1加工后的零件尺寸出现过大或过小的偏差，组装成构件与设计规定尺寸不符； 2、原因 2.1型钢不调直或不认真操作，使变形材料混入预制工序； 2.2放样时有失误，没进行复检，造成下料尺寸与设计不符； 2.3量具本身误差和测量方法不正确； 2.4在零件加工前、组装后没有进行自检专检； 2）使用（代用）材料不符合规定 1、通病 1.1进场后的钢材材质不复检，外观质量不认真检查，造成有缺陷的材料混入下料工序； 1.2调直时，不论何种材质均使用火焰加热工艺调弯，产生破坏钢材内部质量的缺陷，或发生过热、过烧现象； 1.3不按规范和设计要求施工，随意代用钢结构材料，致使材料的机械性能、化学成分不符合要求，导致焊接裂纹甚至发生断裂等事故； 2、原因 2.1材料发放、管理混乱，造成材料掺合混批、混种； 2.2材料供应的渠道、来源不明确，材料的材质、规格的不到保证； 2.3没有严格执行钢结构规范的要求； 3）零部件预制质量 1、通病 1.1下料时不论钢材规格大小一律采用火焰切割，切割后不修磨切口不清除氧化铁、及硬化层，造成焊接隐患； 1.2连接板（加强版、补强版）下料在火焰切割后，不及时清除氧化铁及其修磨切割面、不调平，造成型钢与搭接板处间隙过大，或者是扭曲； 1.3各部件连接的螺栓孔不采用机械加工，而是采取火焰切割； 2、原因 2.1不按施工规程施工； 2.2施工操作者盲目操作和粗制滥造； 4）钢结构构件对接接头方式不合理 1、通病 1.1钢板对接时不区分等强连接或不等强连接，均不开坡口，不探伤； 1.2角钢或槽钢连接时，接头处被覆盖角钢（或钢板）长度不按规程、设计下料，造成搭接尺寸不符合设计要求； 2、原因施工方案交待的不详细、审图不仔细，盲目施工造成钢结构构件对接焊缝不合理；二、钢结构安装 1）地脚螺栓位移和不垂直

钢结构安装质量通病

1、钢柱安装标高尺寸超差 1.1现象：钢柱安装后标高尺寸，影响其他构件安装调整的难度。 1.2原因：基础标高不正确，安装前未对基础的坐标和标高检查验收，或处理不当而造成。 1.3防治措施 1.3.1按设计图的规定进行施工，首先在安装前对钢柱基础进行检查验收，并按基础标高和钢柱的实际长度或牛腿支承面进行选配，使安装后各钢柱的标高尺寸达到一致，不致过高或过低； 1.3.2按以下几种方法处理基础标高的调整（1）钢柱总长长度应符合质量要求，可将基础支承面一次浇灌到设计标高，安装时直接就位不做调整；（2）钢柱基础先浇灌到较设计标高低40~60mm的位置，然后用细石混凝土找平至设计标高，二次浇灌找平层应使新旧混凝土紧密结合达到基础的设计强度，不致形成夹层；（3）将基础浇灌到比设计标高低40~60mm，在钢柱安装在调整用的垫铁上再浇灌混凝土（4）预先按设计标高埋置好柱脚支承件（型钢、钢轨等），待钢柱安装后，再浇灌水泥砂浆。2、基础灌浆的质量不符合要求 2.1现象：钢柱基础面与钢柱底面在二次灌浆后存在空隙，砂浆填充不实，特别是底板下平面的中心，并对基础上平面边缘未做散水处理。 2.2原因：钢柱底面与基础上表面之间的距离太小，砂浆不易充填，采用灌浆的材料选配不当，操作工艺不正确，先用工具不恰当。 2.3防治措施 2.3.1保持基础支承面在用垫铁调整标高时使与钢柱底板下表面间的距离不小于40mm，以利于灌浆和填满空隙 2.3.2对二次灌浆所用水泥砂浆应比原基础混凝土标号高一级，冬季施工时应在砂浆中掺入防冻剂、早强剂，以防止出现冻害或强度上升缓慢的缺陷；浇灌前应将基础表面的污物处理干净，并用清水湿润原基础表面后再浇灌砂浆 2.3.3一些灌浆空隙较小的钢柱基础，可在柱脚钢板上开孔做为灌浆之用，对底座钢板长，宽均在1m以上的可如此处理，在养生期达到后，再将钢柱底板开孔处用小钢板覆盖焊死 2.3.4按设计要求需做灌浆后强度试验的，应在同批施工基础中采用四种材料、同义配合比、同一施工方法制作两组砂浆试块、一组在钢结构吊装前作强度试验；另一组试块进行28d 标准养护，做龄期强度备查。 3、钢柱垂直度超差 3.1现象：钢柱安装后垂直度偏差超过规范允许值，除对本身结构承受的压力强度有影响外，还会影响其他构件的安装。 3.2原因 3.2.1钢柱本身在制造时空之变形措施不当，对柱身弯矢高超差未进行处理； 3.2.2安装前对钢柱的质量进行检查，如有变形缺陷应进行处理后再安装， 3.2.3在外力作用下对易变形的钢柱未进行强度和稳定性计算，在吊装时也未采取加固措施，另外，环境温差、风力、日照等外界影响和焊接变形等因素都有关系。 3.2防治措施 3.3.1在制作、安装、焊接操作中均应采取防变形措施，对已制作好和待安装的钢柱在放置时要支承垫好，运输过程也要如此；以防因自重而产生的弯矩引起变形；竖向吊装时的吊点一般应选择在柱全场的2/3上的位置 3.3.2在校正钢柱垂直度时先固定两端边柱为基准柱，以纵横轴线为准来校正其余各柱，在调垂直度时，可按钢柱实际倾斜数值及其尺寸，用公式计算所需增减垫铁的厚度，以调整其

钢结构相关施工质量通病及预防措施(优选.)

钢结构相关施工质量通病及预防措施摘要：钢结构施工中，其制作安装的质量是决定整体钢结构质量的关键，重点对违反钢结构技术规范和验收标准的一些违规行为作为可控缺陷进行分析，并制定相应的预防措施。关键词：原因分析、预防措施、缺陷钢结构建筑因其强度高，重量轻，塑性韧性好、抗震性能好；工作可靠性能高；施工周期短；节约资源等多方面的优势，在建设领域日益得到了广泛的应用。但在施工过程中产生缺陷后，表现为影响正常使用以及承载力、耐久性、完整性的种种隐藏和显露的不足，往往是产生事故的直接或间接原因。以下是钢结构施工中的常见缺陷分析： ⒈切割边未加工或达不到规范要求。钢材切割面存在大于1mm的缺棱、弯曲不平等缺陷。原因分析：气割过程操作不规范，切割工艺不符合要求。预防措施： ⑴气割前检查确认整个气割系统的设备全部运行正常，压力表正常无损，割嘴气流顺畅，割炬角度。 ⑵根据机械和板厚选择正确的工艺参数。 ⑶气割时调整氧气射流的形状，使其轮廓清晰、射力高，割炬移动保持匀速，割嘴表面距焰心尖端2-5mm为宜。 ⒉放样、号料尺寸超过允许偏差。原因分析：构件下料前的放样、号料存在偏差甚至错误。预防措施： ⑴放样应按图纸1:1的比例在平台上放出大样，同时应预留切割余量、加工余量、焊件收缩量和起拱量等。 ⑵在放样结束后对照图纸仔细核对，检查放样尺寸和偏差，符合要求后，报专职检验员或技术员核查，确认无误后方可开始下料。

⒊高强螺栓连接缺陷 3.1螺栓连接孔径，间距偏差大。原因分析：螺栓孔连接板孔径，孔间距偏差超出规范要求。安装时螺栓不能自由穿入，强行穿入损伤丝扣。预防措施： ⑴对钻孔精度要求高的连接板采用钻模确保孔间距、孔径尺寸和精度。 ⑵对螺栓孔数量较多的连接板号孔时要先测量，定位出孔群总长，在总长范围内进行分段、定位，避免较大的孔距累计误差。 ⑶利用数控平面钻床进行制孔，采用多叠板一次性钻孔成型，有效避免连接板的孔群偏差。 3.2高强螺栓连接摩擦面抗滑移系数达不到设计要求。原因分析: ⑴施工人员认识不到高强螺栓连接摩擦面抗滑移系数的重要性，不进行试验或试验不符合要求就直接就进入下道工序。 ⑵不重视抗滑移系数的处理过程，尤其是钢构件两端、柱顶的高强螺栓连接板都不易抛丸清理，致使抗滑移系数达不到设计要求。 ⑶高强螺栓摩擦面未采取防止油漆等污染的保护措施。预防措施： ⑴对批量生产的高强螺栓连接面，先进行首件试验，摩擦系数试验合格后，制定工艺再批量生产。 ⑵在组装前，对抛丸不易清理的高强螺栓连接板进行单独抛丸。 ⑶向施工人员现场技术交底，要求涂装前采取措施保护好摩擦面（贴纸或粘胶带），防止在处理好的摩擦面误刷涂料。 ⑷在构件出厂前检查摩擦面，有问题在厂内处理。 3.3高强螺栓终拧后连接板存在缝隙，减少了接触面积，严重影响结构受力。

钢结构制作、安装质量通病防治措施

钢结构制作、安装质量通病防治措施 1、对设计图纸的会审不到位施工单位的职责是按图施工，但施工单位也有责任在施工前应对施工图进行工艺性会审，对出现在设计图纸中不完善、不明确或不适合施工、不符合规范的方面提出来以期与设计单位商讨修改。如果不将发现的问题提出来，那么工程在施工过程和验收方面就带来困难，施工质量也难以得到保证，造成隐患。我们检查工程质量中，发现设计图纸中经常出现以下一些问题： ①设计图纸应用规范不齐全、不正确。如有的设计说明使用了过时的、已经废止的标准；有的材料牌号、等级不全、高强螺栓、普通螺栓和焊接连接点的标记不明确或未显示。对各类高强螺栓、普通螺栓、栓钉、拉铆钉及其垫圈的规格、型号、性能没有具体标明，而这些均已列入了钢结构施工质量验收规范，并作为强制性条文要求，如果设计图纸未加说明，施工和验收就缺乏依据，造成盲目施工和无法验收后果。 ②钢材的材质等级、高强度螺栓的摩试要求不明确。有的设计图纸只写Q235或Q345，不写等级A或B，有的不提摩擦面试验要求，也未明确不作摩试要求，施工单位无所适从。有的施工单位在采购材料后，再让设计院认可，这是对工程质量采取随意性的处理，极为不妥。 ③施工图未注明焊接的坡口形式，焊缝间隙、钝边坡口角度、UT等级、是否单面焊等。有的施工图，对不同板厚的拼接焊未按规范要求开斜坡，局部应力线过分集中，违反国家技术规范，质量验收往往通不过，又造成无法弥补的缺陷。 ④施工图未注明除锈等级要求。对油漆（涂料）的品牌、材质、漆膜厚度也没有要求，这样，工程施工和验收就没有依据。作为施工单位，取得施工图以后，一定要组织有经验的技术人员进行图纸会审，看看应用规范有没有问题；节点图有没有表述清楚；强制性条文所要求的内容在设计总说明中有没有显示，各种材料的规格、型号、性能、等级、施工的质量要求和工程的安全等级有没有明确；节点设计是否合理；施工中有没有不可逾越的难度等，都要向设计单位预先提出。设计图纸的完善，是确保施工质量的前提条件。 2、钢结构制作质量未达到要求 ①在切割、下料时，翼缘板尺寸宽窄不一，造成H型钢与牛腿的尺寸不一致，与牛腿联系的钢梁上下翼缘板错位约一个板厚；切割边缘有较深的切痕，板边有明显的凹陷，或有较深的锯齿印，切割粗糙度超标，拼板边缘切割不垂直度，拼接错边等超标。

钢结构工程质量通病的防治措施

钢结构工程质量通病的防治措施 Document number：PBGCG-0857-BTDO-0089-PTT1998

固定，再进行拼装，以免由于节点尺寸不符造成构件扭曲。（2）拼装构件一般应设拼装工作台，如在现场拼装，则应放在较坚硬的场地上用水平仪抄平。拼装时构件全长应拉通线，并在构件有代表性的点上用水平尺找平，符合设计尺寸后点焊点固焊牢。刚性较差的构件，翻身前要进行加固。构件翻身后也应进行找平，否则构件焊接后无法矫正。三、构件起拱不准确 1、现象构件起拱数值大于或小于设计数值。 2、原因分析（1）构件制作角度不准确；构件尺寸不符合设计要求。（2）起拱数值较小，拼装时易于忽视。（3）采取立拼或高空拼装，支顶点或支撑架受力不够。 3、防治措施（1）在制造厂进行预拼，严格按照钢结构构件制作允许偏差进行检验，如拼接点处角度有误，应及时处理。（2）在小拼过程中，应严格控制累积偏差，注意采取措施消除焊接收缩量的影响。（3）钢屋架或钢梁拼装时应按规定起拱，根据施工经验可适当加施工起拱。（4）根据拼装构件重量，对支顶点或支承架要经计算后定，否则焊后如造成永久变形则无法处理。四、拼装焊接变形 1、现象拼装构件焊接后翘曲变形。
