大功率半导体激光器的发展介绍
新一代高功率半导体激光器技术

新一代高功率半导体激光器技术随着电子信息技术的不断发展,高功率半导体激光器技术已经成为当今世界的热点领域之一。
新一代高功率半导体激光器技术的研究和应用已经走到了前沿,为我们带来了无限的前景和机遇。
1、高功率半导体激光器的发展历程半导体激光器是一种重要的光电子器件,其发展历程主要经历了三个发展阶段,即低功率激光器、中功率激光器和高功率激光器。
在过去几十年间,半导体激光器技术已经在电信通信、光存储、光制造和医学等领域发挥了不可替代的作用。
2、高功率半导体激光器的现状与发展趋势高功率半导体激光器技术已经成为了当今领域的研究热点之一,主要应用于军事、航空航天、工业制造和大型科学装置等领域。
高功率半导体激光器具有发光效率高、面积小、重量轻、寿命长、可靠性高等优点,受到了广泛的关注。
未来的高功率半导体激光器的研究和发展,我们可以借鉴以下几个方向:1)提高半导体激光器的发光效率。
目前,高功率半导体激光器的发光效率仍然比较低,为了提高激光器的发光效率,可以采用改进半导体材料的方法,优化激光器外围结构等手段;2)研究高功率半导体激光器的故障机制。
对于高功率半导体激光器来说,故障率是非常重要的一个问题,需要深入研究故障机制,加强激光器的可靠性和稳定性;3)改进高功率半导体激光器的散热效率。
高功率半导体激光器在工作时会产生大量的热量,需要有效的散热系统来保证激光器的正常工作。
因此,我们需要通过研究新的散热材料和散热结构等手段,来改进高功率半导体激光器的散热效率。
3、高功率半导体激光器在各领域的应用高功率半导体激光器已经被广泛应用于各个领域,其应用前景非常广阔。
其中,军事领域是高功率半导体激光器应用的主要领域,主要用于光电制导、目标指示、距离测量和导航等方面。
在航空航天领域,高功率半导体激光器可以用于空间通信、空间探测以及卫星遥感等领域。
在工业制造领域,高功率半导体激光器也有着广泛的应用。
激光制造技术已经成为当今工业制造中不可或缺的一部分,主要应用于激光切割、激光焊接、激光打标等领域。
半导体激光器的发展及其应用

半导体激光器的发展及其应用半导体激光器是将电能转变为光能的一种电光转换器件。
它是一种高效、紧凑、可调谐、易于集成和操作的光源。
半导体激光器的发展历程可以追溯到20世纪60年代初期的研究工作,经过几十年的发展,目前已经广泛应用于通信、医疗、显示、材料加工等领域。
半导体激光器最早的发展可以追溯到20世纪60年代初,当时最早的研究工作主要集中在氮化铟(InGaN)材料的研究中。
1970年代,砷化镓(GaAs)和磷化铟(InP)材料得到了广泛使用,并取得了重要的突破。
1980年代初,氮化镓和锗(Ge)等新材料的研究成果使得半导体激光器的性能得到了显著提高。
在半导体激光器的发展过程中,一些关键技术被不断突破。
如量子阱(Quantum Well)结构的引入,使半导体激光器的阈值电流减小、发光效率增加,达到了单模操作和高功率输出的要求。
此外,多量子阱(Multiple Quantum Well)和垂直腔面发射激光器(VCSEL)等新的结构和工艺,也极大地拓展了半导体激光器的应用领域。
半导体激光器在通信领域得到了广泛应用。
由于半导体激光器具有高效、紧凑、可调谐的特点,它已经成为光纤通信系统中的关键部件。
其发展逐渐从波长1310nm向波长1550nm转变,因为在这个波段下,半导体激光器的光纤耦合效率更高,损耗更小。
此外,半导体激光器还可以通过外部调制实现高速数据传输,使其在高速光通信中得到广泛应用。
除了通信领域,半导体激光器还在医疗领域发挥着重要作用。
它被广泛应用于眼科激光手术中,如角膜屈光手术和白内障手术等。
半导体激光器的高能量密度和可调谐波长特性,使其成为进行高精度眼科手术的理想工具。
此外,半导体激光器还应用于显示、材料加工、光存储和生物传感等领域。
在显示领域,半导体激光器的小尺寸和高亮度特点,使其成为液晶显示器背光源的重要选择。
在材料加工领域,半导体激光器的高功率和可调谐波长特性,使其在激光切割、激光焊接和激光打印等领域得到广泛应用。

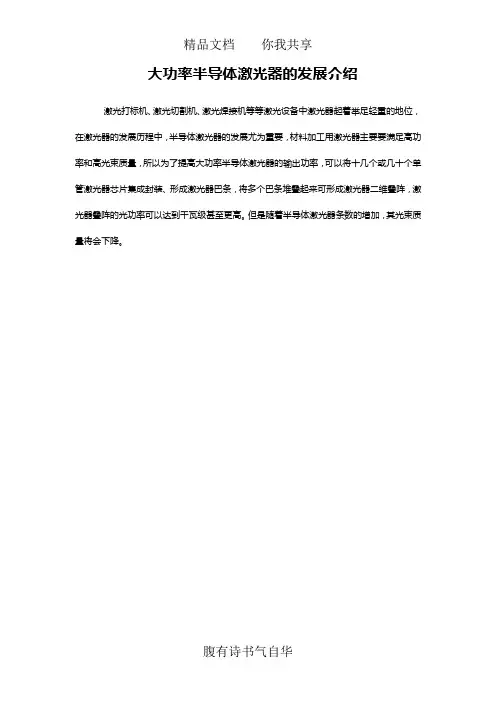

大功率半导体激光器的发展介绍

大功率半导体激光器的发展介绍激光打标机、激光切割机、激光焊接机等等激光设备中激光器起着举足轻重的地位,在激光器的发展历程中,半导体激光器的发展尤为重要,材料加工用激光器主要要满足高功率和高光束质量,所以为了提高大功率半导体激光器的输出功率,可以将十几个或几十个单管激光器芯片集成封装、形成激光器巴条,将多个巴条堆叠起来可形成激光器二维叠阵,激光器叠阵的光功率可以达到千瓦级甚至更高。
但是随着半导体激光器条数的增加,其光束质量将会下降。
另外,半导体激光器结构的特殊性决定了其快、慢轴光束质量不一致:快轴的光束质量接近衍射极限,而慢轴的光束质量却比较差,这使得半导体激光器在工业应用中受到了很大的限制。
要实现高质量、宽范围的激光加工,激光器必须同时满足高功率和高光束质量。
因此,现在发达国家均将研究开发新型高功率、高光束质量的大功率半导体激光器作为一个重要研究方向,以满足要求更高激光功率密度的激光材料加工应用的需求。
大功率半导体激光器的关键技术包括半导体激光芯片外延生长技术、半导体激光芯片的封装和光学准直、激光光束整形技术和激光器集成技术。
(1)半导体激光芯片外延生长技术大功率半导体激光器的发展与其外延芯片结构的研究设计紧密相关。
近年来,美、德等国家在此方面投入巨大,并取得了重大进展,处于世界领先地位。
首先,应变量子阱结构的采用,提高了大功率半导体激光器的光电性能,降低了器件的阈值电流密度,并扩展了GaAs基材料系的发射波长覆盖范围。
其次,采用无铝有源区提高了激光芯片端面光学灾变损伤光功率密度,从而提高了器件的输出功率,并增加了器件的使用寿命。
再者,采用宽波导大光腔结构增加了光束近场模式的尺寸,减小了输出光功率密度,从而增加了输出功率,并延长了器件寿命。
目前,商品化的半导体激光芯片的电光转换效率已达到60%,实验室中的电光转换效率已超过70%,预计在不久的将来,半导体激光器芯片的电光转换效率能达到85%以上。
一文看懂半导体激光器的技术发展及应用领域

一文看懂半导体激光器的技术发展及应用领域半导体激光器俗称激光二极管,因为其用半导体材料作为工作物质的特性所以被称为半导体激光器。
半导体激光器由光纤耦合半导体激光器模块、合束器件、激光传能光缆、电源系统、控制系统及机械结构等构成,在电源系统和控制系统的驱动和监控下实现激光输出。
下面就随工业控制小编一起来了解一下相关内容吧。
一、半导体激光器简介半导体激光器俗称激光二极管,因为其用半导体材料作为工作物质的特性所以被称为半导体激光器。
半导体激光器由光纤耦合半导体激光器模块、合束器件、激光传能光缆、电源系统、控制系统及机械结构等构成,在电源系统和控制系统的驱动和监控下实现激光输出。
半导体激光器的常用工作物质主要有砷化镓(GaAs)、硫化镉(CdS)、磷化铟(InP)、硫化锌(ZnS)等。
根据不同的工作物质主要有三种激励方式:电注入,pump式和高能电子束激励。
(1)电注入是半导体激光器,一般由GaAS、CdS、InP、ZnS等工作物质作为主要材料,制成半导体面结型二极管,在受到电注入时,沿着正向偏压注入的电流,对工作物质进行激励,从而在节平面区域产生受激发射。
(2)Punp式激光器,一般由晶体中掺入受主杂的的以空穴为载流子的锗单晶(P型半导体单晶)或以电子为载流子的锗单晶(N型半导体单晶)作为工作物质,并通过其他激光器发出的激光作pump激励,从而实现种群反演。
(3)高能电子束激励式半导体激光器,一般在工作物质的选择上与pump式激光器相似,也是选用半导体锗单晶,但值得注意的问题是,在P型半导体单晶的选择上高能电子束激励式半导体激光器主要以PbS。
CbS和ZnO为主。
半导体激光器种类较多,根据其芯片参数、封装方式的不同,有多种分类方式。
其中,光纤输出的半导体激光器分类方式主要有以下几种:图表1半导体激光器分类二、半导体激光器技术发展情况。

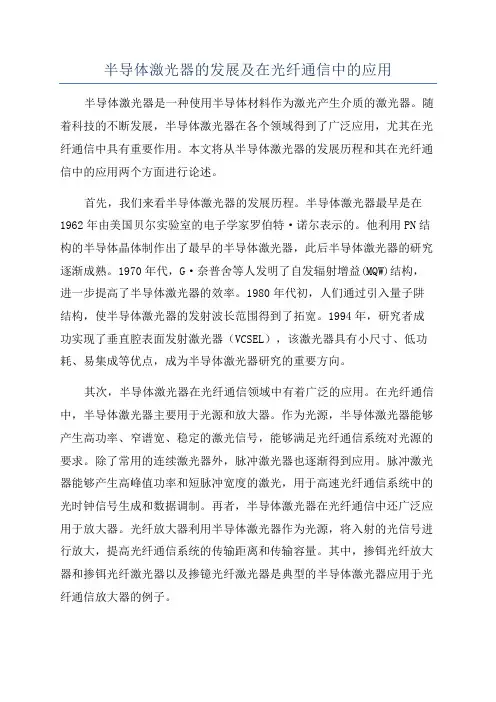

半导体激光器的发展及在光纤通信中的应用

半导体激光器的发展及在光纤通信中的应用半导体激光器是一种使用半导体材料作为激光产生介质的激光器。
随着科技的不断发展,半导体激光器在各个领域得到了广泛应用,尤其在光纤通信中具有重要作用。
本文将从半导体激光器的发展历程和其在光纤通信中的应用两个方面进行论述。
首先,我们来看半导体激光器的发展历程。
半导体激光器最早是在1962年由美国贝尔实验室的电子学家罗伯特·诺尔表示的。
他利用PN结构的半导体晶体制作出了最早的半导体激光器,此后半导体激光器的研究逐渐成熟。
1970年代,G·奈普舍等人发明了自发辐射增益(MQW)结构,进一步提高了半导体激光器的效率。
1980年代初,人们通过引入量子阱结构,使半导体激光器的发射波长范围得到了拓宽。
1994年,研究者成功实现了垂直腔表面发射激光器(VCSEL),该激光器具有小尺寸、低功耗、易集成等优点,成为半导体激光器研究的重要方向。
其次,半导体激光器在光纤通信领域中有着广泛的应用。
在光纤通信中,半导体激光器主要用于光源和放大器。
作为光源,半导体激光器能够产生高功率、窄谱宽、稳定的激光信号,能够满足光纤通信系统对光源的要求。
除了常用的连续激光器外,脉冲激光器也逐渐得到应用。
脉冲激光器能够产生高峰值功率和短脉冲宽度的激光,用于高速光纤通信系统中的光时钟信号生成和数据调制。
再者,半导体激光器在光纤通信中还广泛应用于放大器。
光纤放大器利用半导体激光器作为光源,将入射的光信号进行放大,提高光纤通信系统的传输距离和传输容量。
其中,掺铒光纤放大器和掺铒光纤激光器以及掺镱光纤激光器是典型的半导体激光器应用于光纤通信放大器的例子。
综上所述,半导体激光器在光纤通信领域中发挥着重要的作用。
随着其发展不断进步,半导体激光器在功率、波长范围、脉冲性能以及功率放大器等方面的性能都得到了极大的提升。
相信在未来的光纤通信中,半导体激光器将继续发挥着重要的作用,推动光纤通信技术的不断进步。

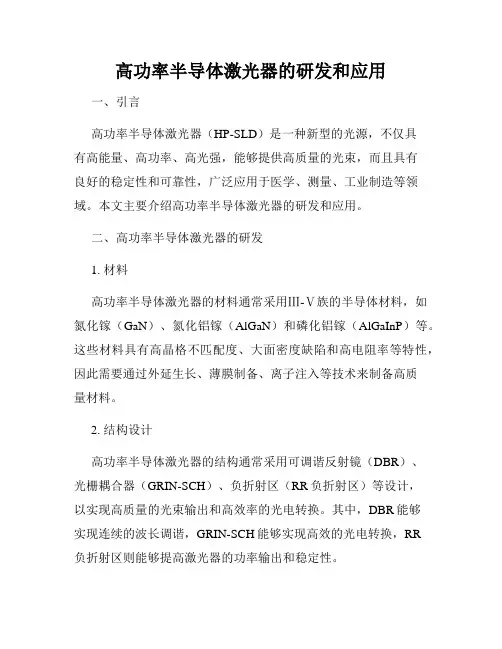

高功率半导体激光器的研发和应用

高功率半导体激光器的研发和应用一、引言高功率半导体激光器(HP-SLD)是一种新型的光源,不仅具有高能量、高功率、高光强,能够提供高质量的光束,而且具有良好的稳定性和可靠性,广泛应用于医学、测量、工业制造等领域。
本文主要介绍高功率半导体激光器的研发和应用。
二、高功率半导体激光器的研发1. 材料高功率半导体激光器的材料通常采用Ⅲ-Ⅴ族的半导体材料,如氮化镓(GaN)、氮化铝镓(AlGaN)和磷化铝镓(AlGaInP)等。
这些材料具有高晶格不匹配度、大面密度缺陷和高电阻率等特性,因此需要通过外延生长、薄膜制备、离子注入等技术来制备高质量材料。
2. 结构设计高功率半导体激光器的结构通常采用可调谐反射镜(DBR)、光栅耦合器(GRIN-SCH)、负折射区(RR负折射区)等设计,以实现高质量的光束输出和高效率的光电转换。
其中,DBR能够实现连续的波长调谐,GRIN-SCH能够实现高效的光电转换,RR负折射区则能够提高激光器的功率输出和稳定性。
3. 工艺制备高功率半导体激光器的工艺制备通常包括晶圆制备、薄膜生长、雕刻、注入等工艺过程。
其中,晶圆制备是整个工艺过程的关键,包括选择合适的基片、生长高质量的材料、控制材料的厚度和杂质浓度等。
此外,注入技术也是实现高功率激光器的重要手段,包括电注入、光注入等。
三、高功率半导体激光器的应用1. 医学高功率半导体激光器在医学领域的应用主要体现在激光手术、皮肤治疗、癌症治疗等方面。
其具有高质量的光束、准确的聚焦能力和高能量密度等特点,能够对人体组织进行精细的切割和燃烧作用,达到治疗的效果。
2. 工业制造高功率半导体激光器在工业制造领域的应用主要体现在材料加工、激光印刷、激光电视等方面。
其具有高速、高精度、高效率等特点,能够提高生产效率和产品质量,降低生产成本。
3. 测量在测量领域,高功率半导体激光器的应用主要体现在激光雷达、激光测距、激光扫描等方面。
其具有高效、高精度、高稳定性等特点,能够提高系统的精度和可靠性,适用于测量各种土地、建筑物、交通工具等。
大功率半导体激光器技术研究

大功率半导体激光器技术研究随着科技的不断发展,激光技术也在不断升级。
其中,大功率半导体激光器技术是近年来备受关注的一项技术。
这种激光器具有高效、高可靠性、长寿命以及高光质量等优点,已经广泛应用于工业、医疗、通讯等领域。
本文将深入探讨大功率半导体激光器技术的研究进展、应用现状以及未来的发展趋势。
一、大功率半导体激光器技术研究进展半导体激光器是一种从半导体材料中产生的激光器,其优点在于体积小、功率高、效率高等特点。
而大功率半导体激光器技术则是指在一定面积上实现高功率输出,即实现大能量密度脉冲或者连续工作输出的激光器。
当前大功率半导体激光器技术的研究方向主要包括以下几个方面:1. 优化半导体激光器的基础材料和工艺。
一方面,需要开发高质量的半导体材料,以提高激光器的性能和可靠性;另一方面,需要优化晶体生长和制备,提高半导体激光器的工艺水平。
2. 提高半导体激光器的功率密度和出力功率。
一方面,需要将半导体激光器多个晶体串联起来,以提高激光器的输出功率;另一方面,则需要优化激光器的反射镜结构,提高激光器的输出功率密度。
3. 提高大功率半导体激光器的稳定性和可靠性。
一方面,需要尽可能降低激光器的热效应和光学损伤等问题,以提高激光器的稳定性;另一方面,需要优化激光器的散热结构,提高激光器的可靠性。
通过以上研究方向的不断探索,目前已经取得了一定的进展。
比如,最新研发的大功率半导体激光器已经能够实现高达100kW的输出功率,而且光束质量也得到了显著提高。
这将为工业生产、军事装备以及医疗器械等领域的应用提供有力保障。
二、大功率半导体激光器技术应用现状目前,大功率半导体激光器技术已经在多个领域得到广泛应用。
以下就其中一些常见的应用进行简单介绍:1. 工业制造:激光加工技术已经广泛应用于钣金加工、电子设备零部件加工以及汽车制造等行业。
而大功率半导体激光器产生的高能量密度光束,特别适合在高速、高精度的制造过程中使用。
2. 医学:半导体激光器可以用于激光手术和皮肤治疗。
半导体激光器发展趋势分析

半导体激光器发展趋势分析半导体激光器是一种将电能转换为光能的半导体器件,它在光通信、医疗、工业加工、材料处理等领域都有着广泛的应用。
近年来,半导体激光器的发展呈现出以下几个趋势。
一、高功率,高亮度化随着激光器应用领域的拓宽和需求的增加,人们对激光器功率的要求逐渐提高。
因此,开发高功率、高亮度的半导体激光器成为当前研究的热点。
高功率激光器在工业加工领域可以实现高效率的加工,高亮度激光器则可以提高激光束的质量,提高光学传输的效果。
为了实现高功率和高亮度,研究者们通过改良半导体材料、结构优化、增加抽运泵浦等方式来提高激光器的性能。
二、多波长化目前,激光器的应用领域已经不再是单一的领域,而是多个领域的结合。
不同应用领域对激光波长的需求也不同。
为了满足多种需求,研究者们致力于实现半导体激光器的多波长化。
目前,多波长半导体激光器主要采用单片激光器引入分束器,通过利用不同的谐振腔模态,实现多波长输出。
另外,还有一种技术是在单片激光器上开发多个量子阱,从而实现不同波长的激光输出。
三、微型化随着激光器应用领域的拓宽,对激光器体积的要求越来越高。
例如,眼内激光手术需要激光器微型化,以便将激光器嵌入医疗设备中。
因此,半导体激光器的微型化成为当前研究的热点。
微型化可以分为三种:封装微型化、发射器微型化和制造技术微型化。
现阶段,研究者主要通过微电子加工技术、纳米光学设计技术等手段来实现半导体激光器的微型化。
四、光模式控制半导体激光器的光模式决定了光学传输中的很多性质,如传输距离、聚焦度等。
因此,控制激光器的光模式成为当前研究的热点。
目前,光模式控制主要采用两种手段:反馈控制和外延生长技术。
反馈控制可以通过改变反馈信号的相位来实现光模式的控制,外延生长技术则通过调整外延材料的厚度和材料组成来实现光模式的控制。
总体来说,半导体激光器发展的趋势主要集中在高功率、高亮度、多波长、微型化和光模式控制方面。
未来,随着应用领域和需求的不断变化,半导体激光器将会继续朝着更加稳定、高效、高端的方向发展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大功率半导体激光器的发展介绍
激光打标机、激光切割机、激光焊接机等等激光设备中激光器起着举足轻重的地位,在激光器的发展历程中,半导体激光器的发展尤为重要,材料加工用激光器主要要满足高功率和高光束质量,所以为了提高大功率半导体激光器的输出功率,可以将十几个或几十个单管激光器芯片集成封装、形成激光器巴条,将多个巴条堆叠起来可形成激光器二维叠阵,激光器叠阵的光功率可以达到千瓦级甚至更高。
但是随着半导体激光器条数的增加,其光束质量将会下降。
另外,半导体激光器结构的特殊性决定了其快、慢轴光束质量不一致:快轴的光束质量接近衍射极限,而慢轴的光束质量却比较差,这使得半导体激光器在工业应用中受到了很大的限制。
要实现高质量、宽范围的激光加工,激光器必须同时满足高功率和高光束质
量。
因此,现在发达国家均将研究开发新型高功率、高光束质量的大功率半导体激光器作为一个重要研究方向,以满足要求更高激光功率密度的激光材料加工应用的需求。
大功率半导体激光器的关键技术包括半导体激光芯片外延生长技术、半导体激光芯片的封装和光学准直、激光光束整形技术和激光器集成技术。
(1)半导体激光芯片外延生长技术
大功率半导体激光器的发展与其外延芯片结构的研究设计紧密相关。
近年来,美、德等国家在此方面投入巨大,并取得了重大进展,处于世界领先地位。
首先,应变量子阱结构的采用,提高了大功率半导体激光器的光电性能,降低了器件的阈值电流密度,并扩展了GaAs基材料系的发射波长覆盖范围。
其次,采用无铝有源区提高了激光芯片端面光学灾变损伤光功率密度,从而提高了器件的输出功率,并增加了器件的使用寿命。
再者,采用宽波导大光腔结构增加了光束近场模式的尺寸,减小了输出光功率密度,从而增加了输出功率,并延长了器件寿命。
目前,商品化的半导体激光芯片的电光转换效率已达到60%,实验室中的电光转换效率已超过70%,预计在不久的将来,半导体激光器芯片的电光转换效率能达到85%以上。
(2)半导体激光芯片的封装和光学准直
激光芯片的冷却和封装是制造大功率半导体激光器的重要环节,由于大功率半导体激光器的输出功率高、发光面积小,其工作时产生的热量密度很高,这对芯片的封装结构和工艺提出了更高要求。
目前,国际上多采用铜热沉、主动冷却方式、硬钎焊技术来实现大功率半导体激光器阵列的封装,根据封装结构的不同,又可分为微通道热沉封装和传导热沉封装。
半导体激光器的特殊结构导致其光束的快轴方向发散角非常大,接近40°,而慢轴方向的发散角只有10°左右。
为了使激光长距离传输以便于后续光学处理,需要对光束进行准直。
由于半导体激光器发光单元尺寸较小,目前,国际上常用的准直方法是微透镜准直。
其中,快轴准直镜通常为数值孔径较大的微柱非球面镜,慢轴准直镜则是对应于各个发光单元的微柱透镜。
经过快慢轴准直后,快轴方向的发散角可以达到8mrad,慢轴方向的发散角可以达到30mrad。
