储油罐防爆阻火呼吸阀检验报告
呼吸阀的安全现场检查要点
编号：SM-ZD-16411呼吸阀的安全现场检查要点Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改呼吸阀的安全现场检查要点简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
1布局要求火灾危险性属于甲、公司注册乙、丙类液体燃料罐区宜位于企业边缘的安全地带，且地势较低而不窝风的独立地段。
2贮罐区的罐间距应符合要求3警示标志危险化学品储罐区应有明显的安全标志和标识，每个危险化学品储罐应有标明名称储存物品、容积、危险特性和灭火方法的标识。
4阻火设施与呼吸阀储存甲、乙类油品（易燃液体）的固定顶油罐（贮罐）和地上卧式油罐的通气管上附件（如呼吸阀、安全阀）必须装设阻火器。
5围堰、泄险与防护堤防护呼吸阀坦的高度应符合规范要求；储存罐组应设防火堤或事故存液池，其有效容量不应小于其中最大储罐的容量。
6易燃、可燃液体和可燃气体储罐区内，不应有与储罐无关的管道、电缆等穿越，与储罐区有关的管道、电缆穿过防火（护）堤时，洞口应用不燃材料填实，电缆应采用跨越防火（护）堤方式铺设。
7罐区防火（护）螺杆泵堤的排水管应相应设置隔油池或水封井，并在出口管上设置切断阀，或在不排水时堵死出口。
8压力容器各种承压储罐符合我国有关压力容器的规定，其液面计、压力计、温度计、呼吸阀、阻火器、安全阀等安全附件完整好用。
油罐呼吸阀定期检查制度

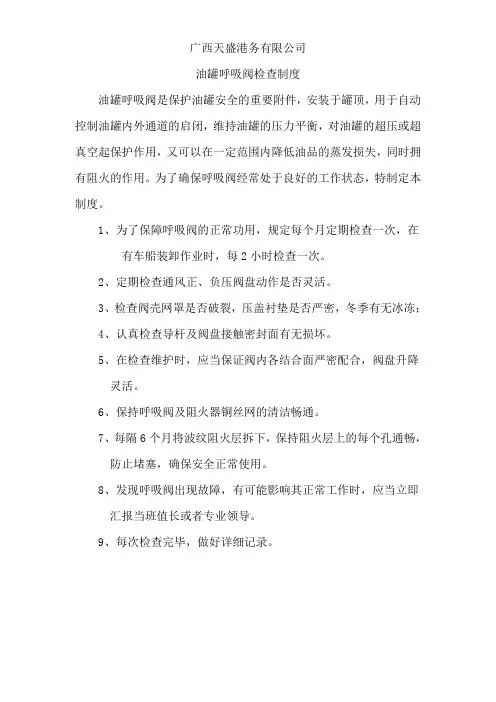

广西天盛港务有限公司油罐呼吸阀检查制度油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。
为了确保呼吸阀经常处于良好的工作状态，特制定本制度。
1、为了保障呼吸阀的正常功用，规定每个月定期检查一次，在有车船装卸作业时，每2小时检查一次。
2、定期检查通风正、负压阀盘动作是否灵活。
3、检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻；4、认真检查导杆及阀盘接触密封面有无损坏。
5、在检查维护时，应当保证阀内各结合面严密配合，阀盘升降灵活。
6、保持呼吸阀及阻火器铜丝网的清洁畅通。
7、每隔6个月将波纹阻火层拆下，保持阻火层上的每个孔通畅，防止堵塞，确保安全正常使用。
8、发现呼吸阀出现故障，有可能影响其正常工作时，应当立即汇报当班值长或者专业领导。
9、每次检查完毕，做好详细记录。
油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。
油罐呼吸阀工作原理是利用阀盘(有时阀盘上加重块)的重量，来控制罐内的呼气压力和吸入的真空度。
当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出(呼出)，使罐内的压力不再增高。
当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气(吸气)维持油罐压力平衡。
压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。
呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。
选择油罐呼吸阀型号时，要根据油品收发作业时的最大排量来确定。
呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。
当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态;当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力(或真空压力)靠调节盘的重量来控制。

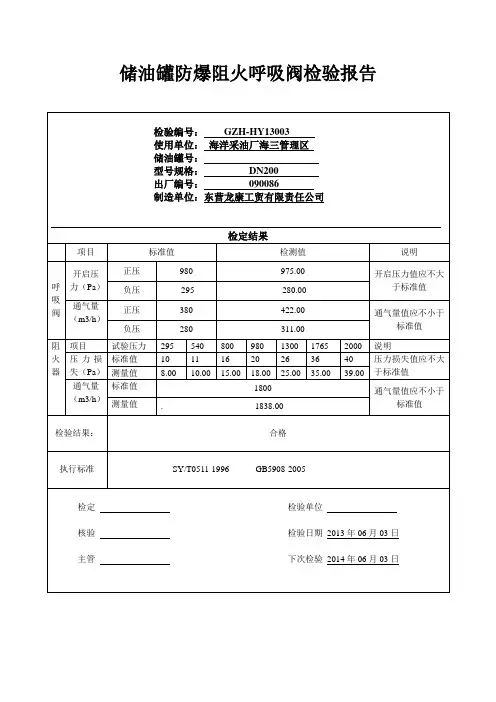

储油罐防爆阻火呼吸阀检验报告
检验编号：GZH-HY13003
使用单位：海洋采油厂海三管理区
储油罐号：
型号规格：DN200
出厂编号：090086
制造单位：东营龙康工贸有限责任公司
检定结果
项目
标准值
检测值
说明
呼吸阀
开启压力（Pa）
正压
980
975.Байду номын сангаас0
开启压力值应不大于标准值
负压
-295
-280.00
通气量
（m3/h）
标准值
1800
通气量值应不小于标准值
测量值
.1838.00
检验结果：
合格
执行标准
SY/T0511-1996GB5908-2005
检定检验单位
核验检验日期2013年06月03日
主管下次检验2014年06月03日
（m3/h）
正压
380
422.00
通气量值应不小于标准值
负压
280
311.00
阻火器
项目
试验压力
295
540
800
980
1300
1765
2000
说明
压力损失（Pa）
标准值
10
11
16
20
26
36
40
压力损失值应不大于标准值
测量值
8.00
10.00
15.00
18.00
25.00
35.00
39.00
通气量
清洗储油罐机械呼吸阀(阻火器)操作
清洗储油罐机械呼吸阀（阻火器）操作石油储罐附件是储油站库的重要设施,也是储油站库在发生火灾事故时的最后一道防线，作为"养兵千日，用兵一时"的设备，确保储罐附件的可靠运行是储油站库管理的重要任务之一。
通过近几年对采油厂附件检测发现,在每个检测周期内，检验前储罐附件一检合格率只有53%左右，从而发现储罐附件在日常的检查维护中还存在一些不可忽视的问题，应引起注意。
-相关知识机械呼吸阀是保护储油罐安全的重要附件，装设在油罐的顶板上,由压力阀和真空阀两部分组成。
它的作用是在一般情况下保持储油罐的密闭性,在一定程度上减少油品的蒸发损耗，同时能自动通气调节平衡储油罐内外压力，避免储油罐在运行过程中发生涨破或吸瘪事故，对储油罐起到安全保护作用。
机械呼吸阀的压力设置：一般储油罐的机械呼吸阀呼出压力为980Pa,真空吸入压力为-295Pa.1结构储油罐机械呼吸阀主要由阀体、阀盖、阀盘、阀杆、阀座、导向套、呼气端阀罩等构成。
2、工作原理利用阀盘和配重块的重量，以控制油罐的呼气压力和吸气真空度，当罐内压力达到油罐设计允许压力时，正压阀盘被顶开，气体从罐内溢出保证油罐不被涨破；当罐内压力达到油罐设计允许的真空度时，负压阀盘被顶开罐外大气进入油罐，使罐内真空度不再升高，防止油罐被吸瘪。
阻火器是用来阻止火焰向罐内未燃爆混合气传播蔓延的安全装置。
一般安装在机械呼吸阀的下面，阻止传播火焰（爆燃或爆轰）通过的装置。
阻火器也可以使用在有明火设备的管线上，以防止回火事故。
（如加热炉供气管线）1.结构阻火器主要由上下壳体、阻火层支架和阻火层构成。
2.工作原理发生火灾时，火焰温度升高，阻火层波纹片膨胀，将波纹片的孔隙堵死，空气无法进入储罐内，达到阻灭火的目的。
二、清洗操作1、准备1人操作，持证上岗，劳动保护用品穿戴齐全防爆活动扳手、塑料清洗盒、塑料桶、清洗剂、毛刷子、安全帽、安全带、毛毡两条、棉纱、正压式空气呼吸器2、拆卸戴正压式空气呼吸器,释放静电,上罐,固定好安全带,站在上风口在机械呼吸阀下面选择合理位置铺好毛毡，将工具、用料摆放到毛毡上面，卸开机械呼吸阀与阻火器连接螺栓卸掉阻火器与罐口法兰连接螺栓，取下阻火器3、清洗机械呼吸阀卸掉机械呼吸阀上盖螺栓检查机械呼吸阀吸入、呼出压力阀瓣灵活，清洁干净4、清洗阻火器卸掉阻火器法兰连接螺栓，取出中间金属阻尼网板，清洗阻火器丝网，装上法兰连接螺栓5、安装先装阻火器,后装机械呼吸阀收拾工具，清理现场6、下罐摘掉安全带，手扶罐梯护栏缓慢平稳下罐7、填写工作记录填写《设备维修保养记录》8、注意事项风险识别（当心油气中毒、当心滑跌、当心高处坠落、当心火灾、当/心物体打击、当心设备损坏）严禁高温状态下上罐作业；作业时严禁储油罐进液；对硫化氢超标的储油罐作业时必须佩戴正压式空气呼吸器；五级以上大风或雨雪、雷电、沙尘天气,严禁上罐作业；禁止五人以上人员同时上罐。
呼吸阀报告1
④、当呼吸阀用在氮封罐上，则氮气供气管的接管位置一定要远离呼吸
阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不会直接排
除，达到氮封的目的。
9、呼吸阀的微修及保养：
①、呼吸阀属精密产品，是储罐的安全喉道，特别是阀盘随时都在起
跳，故阀杆与阀套间应保持绝对干净，不得有杂质。每周必需定人定时
上罐检查，当储罐工作时，会听到呼吸阀内“砰”-“砰”-“砰”轻微的
Vtk为储罐容积：m³
Ri 为保温系数，无保温为1，部分保温和全保温时可通过API 2000的 公式计算。
4.2.2出料
出料时吸入量为Vv=最大液体出料量 *(1.025/0.996)X(273.15/（273.15+物料温度))
计算亦可等于泵出料量*0.94
故正常吸入量=Vrr+Vv
API2000为 通风大气和低压储罐
压力超过设置值），导致N2自动控制阀不开启、而不能及时补充N2，导致大量
空气从呼吸阀进入储罐，引起产品颜色不好、达到混合气体的爆炸极限范围内而
产生安全隐患。
11、公司内部使用 情况分析
说明：我们公司现
状：
a、罐顶呼吸阀及
阻火器安装位置太
高，管道过长，
检查清理、微修不
方便。
b、 原料储罐N2及
呼吸阀使用正常
呼吸阀报告
1、呼吸阀（Breather Valve）简介
呼吸阀是一种
用于常压储罐顶部
的安全设施，他可
以保持常压储罐中
的压力始终处于正
常状态，用来降低
常压储罐挥发性液
体的蒸发损失，并
保护储罐罐体免受
超压或真空度破坏。
2.1、呼吸阀种类区分：
呼吸阀
呼吸阀一、概述：ZFQ-1 型全天候防爆阻火呼吸阀。
该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。
它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。
该产品适用于储存内点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
性能及特点：• 壳体选用铸钢和铝合金，耐腐蚀性好；• 波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；• 结构简单，易检修，安全方便；维护与保养：• 为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
• 定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
• 在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
• 新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
二、主要技术参数：A级正压355Pa (36毫米水柱)负压295Pa (30毫米水柱)B级正压980Pa (100毫米水柱)负压295Pa (30毫米水柱)C级正压1765Pa (180毫米水柱)负压295Pa (30毫米水柱)三、零部件材料：阀体材料碳钢WCB、不锈钢304、316、铝合金正压阀盘材料不锈钢304、316、铝合金负压阀盘材料不锈钢304、316、四氟PTFE环境温度℃-30~60操作压力Pa -295~98000 -30mmH2O~+10000mmH2O四、呼吸阀国标法兰连接外形尺寸： GB、JB安装尺寸（mm）规格D1 D D3H M-h DN50Ø110Ø1401602554×12DN100Ø170Ø2052354804×16DN150Ø225Ø2602955478×16DN200Ø280Ø3153556588×16DN250Ø335Ø37042070512×16五、呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准安装尺寸（mm）规格D1 D D3 H M-h 2" 120.5 152 160 255 4×194" 190.5 229 265 290 8×196" 241.5 254 305 330 8×228" 298.5 343 355 350 8×2210" 362 406 420 400 12×25订货须知：一、①呼吸阀产品名称与型号②呼吸阀口径③呼吸阀是否带附件二、若已经由设计单位选定公司的呼吸阀型号，请按呼吸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：抽屉阻火器ZFQ-1型全天候阻火呼吸阀防火呼吸阀QZF-89型全天候阻火呼吸阀阻爆燃型管道阻火器波纹型阻火器GTQ型波纹阻火器管道网型阻火器FZT-1型阻火通气帽砾石阻火器丝口阻火器阻火呼吸人孔PC型空气泡沫产生器呼吸器不锈钢阻火器不锈钢呼吸阀GLY-150型量油孔呼吸式安全阀呼吸阀阻火器系列价格供用户或设计院工程项目做预算型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905DN65 397.5 922.5 465 1125 1005 2505DN80 465 1170 555 1327.5 1080 2760DN100 585 1417.5 705 1590 1215 3120DN125 727.5 2100 915 2280 2085 4485DN150 952.5 2415 1125 2670 2715 5880DN200 1425 3367.5 1635 3795 3135 8625DN250 1897.5 4560 2250 5355 4485 11115DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420DN32 285 675 315 900 255 570DN40 315 765 345 1005 270 600DN50 360 870 390 1170 315 690DN65 420 1125 465 1635 345 840DN80 555 1380 600 1815 450 1035DN100 660 1635 720 2250 555 1305DN125 810 2325 1005 3795 660 1980DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
呼吸阀PAG-005B检测报告
图1呼吸阀图2呼吸阀安装在试验台上
图3呼气开启压力图4吸气开启压力
图5呼气流量及压力图6吸气流量及压力
图7呼吸阀放入盐雾试验机图8盐雾试验机参数设定
四．检测结果
1.呼吸阀PAG-005B的呼气开启压力
技术要求实测数据结果判定0.050MPa±0.005MPa0.052MPa合格2.呼吸阀PAG-005B的吸气开启压力
技术要求实测数据结果判定0～-0.003MPa-0.001MPa合格3.呼吸阀PAG-005B的通气流量
技术要求实测数据结果判定
呼气流量＞100L/min 压差小于0.030MPa 呼气流量104L/min
压差0.062-0.052=0.010MPa
合格
吸气流量＞100L/min 压差小于0.010MPa 吸气流量105L/min
压差-0.001-（-0.009）=0.008MPa
合格
4.呼吸阀PAG-005B的外表面的耐蚀能力
技术要求实测数据结果判定
连续喷雾24小时，外观不产生白色腐
蚀物
没有腐蚀现象合格
5.综合检测结论
经检测，各项数据都符合技术要求。
检验员：汪金莲校对：杨卫星审核：吴志勇。
呼吸阀(阻火器)拆卸、检查、封闭确认表2018.09.10
呼吸阀（阻火器）拆检最终确认
呼吸阀（阻火器）拆卸、检查、封闭确认表
装置名称施工单位源自设备位号呼吸阀编号
设备名称
呼吸阀（阻火） 规格型号
呼吸阀结构原理：呼吸阀的作用是保持油罐气体空间压力在一定范围内， 以 减少蒸发损失，保证油罐安全。机械式呼吸阀由压力阀和真空阀两部分组成 。 当罐内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀 盘，向罐内补入空气，使压力不再下降， 以免油罐抽瘪。当罐内气体空间的 压力超过油罐设计压力时，压力阀被气体顶开 ，气体从罐内排出， 使罐内 压力不再上升。
确认人
意见
签名
日期
班长
监护
施工人员
管理人员
备注
呼吸阀的清理1、4季度2次/月,2、3季度1次/月，外部环境温度低于0℃ 1次/周
安全注意事项：1、施工人员不能携带非防爆通讯器材□；2、施工过程应使 用防爆工具□；3、对有氮封的储罐做好预防窒息的防护措施□；4、操作人 员（监护人员）认真做好监护职责，发现异常情况，立即停止作业□。
施工注意事项：1、拆卸阀芯及密封圈时，注意保护，严禁随意乱放，防止磕 碰、损坏□；2、密封圈及阀芯阀座清理污垢时要用软布及洗油清理□；3、 阻火网拆卸时，注意保护网盘的连接部位，严禁拆散，结焦的板网用洗油浸 泡，蒸汽吹扫，严禁用火焰烧焦□。
