阻火呼吸阀安装工程施工组织设计方案
全天候呼吸阀,接管阻火单呼阀CAD图纸及技术文件
安装参考尺寸壳体材质 Body Meterial 阻火芯件材质 阀盘、阀座材质Disc、 Seat Material碳钢、铝合金、不锈钢、衬里 不锈钢防爆阻火波纹板 铝合金、不锈钢 Aluminium、SS 密封件材质 Seal Material 工作温度（℃）Operating TemperatureA3、Aluminium、SS304、liningSS corrugated plate with flame arrestingH=635聚四氟乙烯 PTFE -40～+60 操作压力（Mpa）Ambient Temperature-295pa～+98000pa(-30mmH2O ～10000 mmH 2O)位号 审定 制图 胡露 审核 描图批准设计L=540产品名称 校对 日期2013.03图号 共1页 第1页带接管阻火单呼阀(GB50160-92)》规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀” 。
说明阻火器和呼吸阀是保证储罐安全的必备根据中华人民共和国石油天然气行业标准 SYT0511-1966 制造石油储罐呼吸阀，根据《石油化工企业设计防火规范前言上海路野石化设备有限公司技术部设施。
阻火器、呼吸阀不紧能维持储罐器压平衡；确保储罐在超压和真空状态下免遭破坏；而且还能减少罐能介质的损耗和挥 发。
呼吸阀系列，通气量大、泄漏量小、密封性能好；且结构紧凑、外型美观；具有安装简便、性能优良、规格齐全、 品质稳定等特点。
带接管单呼阀 一、 单呼阀结构示意图二、单呼阀主要技术参数型号 Model 规格 Size 壳体材质 Body 阻火层材质 Flame Arrestor 正压阀盘材质 Spring Hood 负压阀盘材质 Vacuum Hood 正压阀盘压力 Set Pressure 负压阀盘压力 Set Vacuum L2 A3 PTFE 316 316L HXF-DH HXF-DJ DN 25～350 PN 0.6～2.5 L2 316 A3 304 HXF-DHZ HXF-DJZ GB 81～59 FF RF 防爆等级 Explosion group 螺帽螺栓 Bolt/Nut 密封垫片 Diaphragm(P/V) 环境温度 Ambient Temperature 连接方式 Jonit Type 法兰标准 Flanges 设计制造检测标准 Manufacture Inspection 外表 Coating 丁晴橡胶 聚四氟乙烯 金属垫片 NBR PTFE Metal Gasket 304 304L 316 316L CS:–30℃～+350℃ SS:-80℃～+480℃ 法兰连接 Flange 螺纹连接 Threaded JIS 20# 304 304L 316 316L BS 5501:ⅡA ⅡB ⅡC304L Lining316L304 304L-------HG GB SH HGJ JB ANSI+36mmH2O～+1500mmH2OGB5908-86 SY7511-87---------CS:PaintSS:No Paint呼吸阀系列根据中华人民共和国石油天然气行业标准 SYT0511-1966 制造石油储罐呼吸阀， 《石油化工企业设计防火规范 (GB50160-92)》规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀” 。
阻火呼吸阀维护保养方案
阻火呼吸阀维护保养方案阻火呼吸阀维护保养方案XXX共有118台储罐阻火呼吸阀，为确保运行后呼吸阀使用安全，需定期对呼吸阀进行维护保养。
本文将介绍阻火呼吸阀的维护保养方案。
1、编制依据本方案根据设计的储罐分布图、施工安全手册及厂家提供的阻火呼吸阀使用说明书要求编制。
2、工程概况XXX罐区储运系统共计118台储罐阻火呼吸阀，其中包括12个3万m3罐、6个2万m3罐、20个1.5万m3罐、6个8000m3罐和8个6000m3罐。
为确保呼吸阀使用安全，每个罐都配置了相应数量的呼吸阀。
3、呼吸阀的简介根据国家标准《石油化工企业设计防火规范》（GB-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。
呼吸阀通过维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。
呼吸阀和阻火器是储罐不可缺少的安全措施。
4、维护与保养概述呼吸阀的维护保养包括定期检查、清洗和更换损坏部件。
检查时需要注意呼吸阀的密封性和弹簧张力是否符合要求。
清洗时需使用清洁剂，不能使用溶剂。
更换损坏部件时需使用原厂配件。
5、维保前的准备工作维保前需要准备好相应的工具和设备，例如扳手、橡胶手套、清洁剂等。
同时，需要关闭相应的管道和阀门，确保维保过程中不会对系统造成影响。
6、维保的实施维保过程中需要按照厂家提供的维护保养手册进行操作，严格按照要求进行检查、清洗和更换损坏部件。
操作时需注意安全，避免造成人员和设备的伤害。
7、维保记录汇总维保结束后需要记录维保情况，包括维保时间、维保人员、维保内容等信息，并将记录归档保存。
8、HSE管理在维保过程中需要遵守公司的HSE管理要求，确保维保过程中不会对环境和人员造成危害。
9、施工机具施工机具需要经过检查和维护，确保其正常运行。
同时，需要使用符合要求的机具，避免因机具问题造成维保不当。
10、危害因素分析在维保过程中需要对可能存在的危害因素进行分析，采取相应的措施进行防范和避免。
11、维保记录表格为方便记录维保情况，可以制作相应的维保记录表格，记录维保时间、维保人员、维保内容等信息，以便于管理和归档。
阀门安装工程施工方案
阀门安装工程施工方案一、项目名称阀门安装工程施工方案二、项目概况阀门是工业生产过程中不可或缺的重要设备，它被广泛应用于石油、化工、冶金、电力、城市建设等领域。
阀门安装工程是确保工业安全和生产运行的重要环节。
本文将重点介绍阀门安装工程的施工方案。
三、施工前准备1. 编制施工方案：施工单位需根据设计图纸和相关规范，编制详细的阀门安装施工方案，包括施工工艺、安装顺序、验收标准等。
2. 检查材料和设备：施工前，需要对阀门、管道、法兰、密封垫等安装材料和设备进行检查，确保其质量完好。
3. 技术人员培训：施工单位应对参与施工的技术人员进行培训，确保其具备相应的安装技能和安全意识。
4. 安全防护措施：施工现场应设置明显的安全警示标志，安排专人负责安全管理，确保施工过程中的安全。
四、施工流程1. 准备工作：将所需材料和设备搬运至施工现场，组织施工人员进行安全培训和技术交底，清理施工区域，确保施工现场整洁。
2. 定位：根据设计图纸和相关要求，确定阀门安装位置，进行标志和测量，确定并标注法兰连接孔位置。
3. 安装法兰：根据设计要求，将法兰和密封垫安装在管道连接孔上，并进行初步对位。
4. 安装阀门：将阀门放置在设计位置上，并与法兰进行对接，确保连接牢固。
5. 调整阀门位置：根据设计要求，调整阀门的安装位置和方向，确保其与管道连接正确。
6. 紧固螺栓：按照规定的顺序和力度，对法兰连接螺栓进行均匀紧固，确保连接紧密。
7. 验收检查：安装完成后，进行相关验收检查，包括阀门位置及方向的调整、法兰连接的紧固、密封性能等。
8. 清理整理：清理施工现场，移除材料和设备，恢复现场秩序，并对施工过程进行总结和归档。
五、质量控制1. 严格按照设计图纸和规范要求进行施工，确保阀门安装的准确性和可靠性。
2. 对安装所用材料和设备进行认真检查，确保其符合相关标准和质量要求。
3. 对施工过程中的质量节点进行监督和复查，及时发现和解决问题。
4. 对已完成的阀门安装工程进行全面的验收检查，确保其达到设计要求和相关标准。
阀门设备及安装工程施工方案

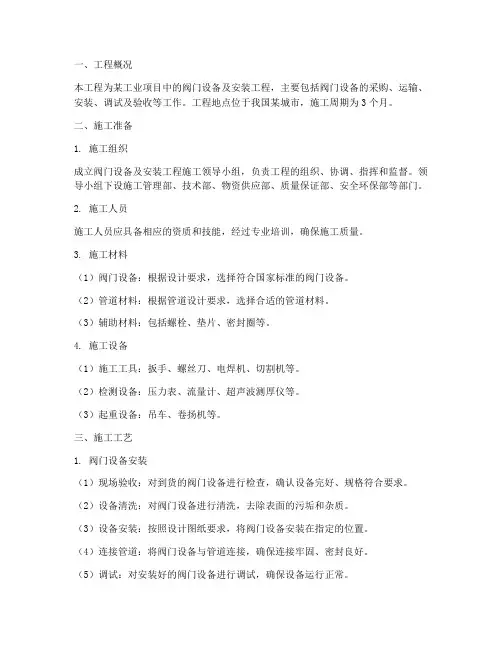

一、工程概况本工程为某工业项目中的阀门设备及安装工程，主要包括阀门设备的采购、运输、安装、调试及验收等工作。
工程地点位于我国某城市，施工周期为3个月。
二、施工准备1. 施工组织成立阀门设备及安装工程施工领导小组，负责工程的组织、协调、指挥和监督。
领导小组下设施工管理部、技术部、物资供应部、质量保证部、安全环保部等部门。
2. 施工人员施工人员应具备相应的资质和技能，经过专业培训，确保施工质量。
3. 施工材料（1）阀门设备：根据设计要求，选择符合国家标准的阀门设备。
（2）管道材料：根据管道设计要求，选择合适的管道材料。
（3）辅助材料：包括螺栓、垫片、密封圈等。
4. 施工设备（1）施工工具：扳手、螺丝刀、电焊机、切割机等。
（2）检测设备：压力表、流量计、超声波测厚仪等。
（3）起重设备：吊车、卷扬机等。
三、施工工艺1. 阀门设备安装（1）现场验收：对到货的阀门设备进行检查，确认设备完好、规格符合要求。
（2）设备清洗：对阀门设备进行清洗，去除表面的污垢和杂质。
（3）设备安装：按照设计图纸要求，将阀门设备安装在指定的位置。
（4）连接管道：将阀门设备与管道连接，确保连接牢固、密封良好。
（5）调试：对安装好的阀门设备进行调试，确保设备运行正常。
2. 管道安装（1）管道焊接：按照设计要求，对管道进行焊接，确保焊接质量。
（2）管道试压：对焊接完成的管道进行试压，检查管道是否存在泄漏现象。
（3）管道吹扫：对管道进行吹扫，清除管道内的杂质。
（4）管道保温：对管道进行保温，防止热量损失。
四、质量控制1. 材料质量：严格控制材料质量，确保材料符合国家标准。
2. 施工质量：严格按照施工规范和操作规程进行施工，确保施工质量。
3. 检测验收：对施工过程进行检测验收，确保工程质量。
五、安全环保1. 安全生产：加强安全生产管理，确保施工人员生命财产安全。
2. 环境保护：做好施工现场的环境保护工作，减少施工对环境的影响。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
阀门安装工程施工方案
阀门安装工程施工方案1. 引言本文档旨在提供阀门安装工程的详细施工方案，确保施工的安全性和高效性。
2. 施工准备2.1 材料准备在施工前，需要准备以下材料：- 阀门及其配件- 安装工具（扳手、气动榔头等）- 密封材料- 接口密封胶- 螺栓2.2 工作准备- 检查工作区域是否安全，确保没有危险物品。
- 准备施工图纸和相关技术资料，确保施工按照规范进行。
- 确保施工人员已经接受相关培训，具备必要的安全防护意识。
3. 施工步骤3.1 阀门安装按照施工图纸和相关技术规范，进行阀门的安装。
具体步骤如下：1. 将阀门放置在合适的位置，并确保阀门与管道连接口对齐。
2. 使用扳手或气动榔头，适当紧固阀门螺栓，确保连接牢固。
3. 检查阀门的开闭情况，确保正常运转。
3.2 密封处理在阀门安装完成后，需要进行相应的密封处理。
具体步骤如下：1. 使用密封材料将阀门与管道连接口进行密封，确保阀门的连接处不会泄漏。
2. 在阀门的外部接口处使用接口密封胶进行密封处理，以防止外界灰尘和水分进入。
3.3 功能测试在完成阀门的安装和密封处理后，进行功能测试，确保阀门正常工作。
具体步骤如下：1. 打开阀门，观察阀门的开闭情况，并确保无异常。
2. 检查阀门的密封性能，确保阀门关闭后不会有泄漏现象。
3. 测试阀门的流量控制功能，确保阀门能够按照要求调节流量。
4. 安全措施在进行阀门安装工程时，需要采取以下安全措施：- 穿戴防护设备，包括手套、安全帽和防护眼镜。
- 在高处工作时，使用安全扣具保护工人的安全。
- 遵守各项安全操作规程，如禁止吸烟、禁止乱丢工具等。
5. 结束语本文档详细介绍了阀门安装工程的施工方案，通过严格按照步骤进行施工，可确保阀门安装的安全和质量。
在施工过程中，务必遵守相关安全规程，以保障施工人员的安全。
阀门安装施工方案
方案审批表
二、人员配置表
三、应急小组人员：
1、准备工具
1吨的吊葫芦1个梅花扳手2把
支架1套阀门垫片1套
2、施工前检查进出口阀门是否关好，如果没有关好联系现场负责人，关好后在进行施工。
3、拆除现有阀门：
先将阀门螺栓逐个松开在井口搭建支架，用吊葫芦在将阀门取出。
4、新阀门安装：
1)、核对阀门的规格、型号，并确定安装方向。
2)、螺栓连接的阀门在关闭下安装。
3)、安装前检查阀门是否灵活，存在的问题在安装前处理好。
4)、阀门安装要便于操作、维修，符合安全及需方要求。
5)、先用掉葫芦将阀门放到井下，然后再在井下搭建支架，将阀门吊起，掉在合适的位置安装螺栓及垫片，对好垫片位置上好螺栓。
6)、检查阀门是否牢固。
7)、先开其中任意一个阀门，检查是否存在问题，如果存在问题，将阀门关
闭。
8)、处理好后在开另外一个阀门，如果正常进行手动测试，在电动调试。
5、施工完成后，工完料净产地清。
6、拆装阀门预计用时为6个小时。
新疆克拉玛依市桑达通讯建设有限公司 2011年11月
HAFNIUM(新港)石油开发公司流化床工业水池改造
示意图。
阻火呼吸阀安装施工方案
浙江舟山世纪太平洋化工有限公司化工品中转基地罐区储运系统阻火呼吸阀检修方案确认书检修方：上海顺发炼化设备厂业主方：舟山世纪太平洋化工有限公司目录1、工程概况 (2)2、编制依据 (2)3、施工方案概述 (2)4、施工准备 (2)5、安装方案 (3)6、质量管理 (6)7、HSE管理 (7)8、施工机具及措施用料 (8)9、施工记录表格 (8)1、工程概况受浙江舟山世纪太平洋化工有限公司（又称业主）委托，上海顺发炼化设备厂（又称检修方）对业主的化工品中转基地罐区储运系统26台储罐的呼吸阀投产运行至今的使用情况进行逐罐逐台专项的检查。
对发现的存在的问题予以记录备案，并提出实际的、切实可靠的维护保养改进措施以消除隐患，确保阻火呼吸阀各项操作的性能的正常和储罐运行的安全。
2、编制依据业主提供的储罐分布图、施工安全手册及上海顺发炼化设备厂提供的阻火呼吸阀使用说明书。
3、检查方案概述业主在确保罐顶操作环境，检修方遵守进场规定的前提下，进行呼吸阀的检查操作。
主要分为检查前的准备、检查的实施、检查结论汇总等3个方面。
4、检查前的准备4.1业主相关部门的准备4.1.1根据业主生产运行部提供的呼吸阀所在储罐的运行规律，确定适宜的施工时间为每天上午5:00～8点和下午18～22点。
4.1.2业主生产运行部根据呼吸阀的检查施工进度或装置实际运行状况，确定被检查的呼吸阀储罐编号，确保罐内操作压力低于1300Pa。
4.1.3业主生产运行部确保在检修方进场前60分钟对被检查储罐进行氮封处理。
4.1.4业主生产运行部对呼吸阀出气口气体取样分析，确保在安全的情况下，告知检修方检查施工。
4.1.5业主在检修作业现场派员监护并提供便携式防爆手电照明工具及干粉灭火器。
4.2施工维修方的准备4.2.1根据业主的提供的适宜的施工时间，提前1天进行作业申请。
4.2.2根据业主提供的施工安全手册库区安全规定要求，确保进场施工的必要条件——严禁携带香烟、火柴、打火机进入库区；不配带移动手机、手表、戒指、首饰及任何易脱落的吊件或挂件攀登储罐或在罐顶作业。
阀门安装施工组织设计方案
工程概况本工程在兰炭一期鼓风冷凝工段煤气管道部分，煤气汇管1与电捕焦油器之间、电捕焦油器与煤气汇管2之间的原蝶阀位置增装电动盲板阀，原蝶阀移至于盲板阀两端，共要移装8个蝶阀、增装8个盲板阀，具体设备列表如下：二、编制依据1、《工业金属管道工程施工规范》GB 50235-20102、《工业金属管道工程施工质量验收规范》GB 50184-20113、《现场设备、工业管道焊接工程施工规范》GB 50236-20114、《鼓风冷凝工段煤气管道一立剖图设计变更》图和设备相关资料5、施工图纸及施工现场的实地考察情况。
三、施工程序四、材料及设备检验4.1材料验收对供货商提供的管道材料及其管道组成件，在进入施工现场前应进行检查验收，检查验收的标准是设计文件和施工验收规范，检查方法为：目测、即一般外观检查（包括使用简单的测量工具，如钢卷尺）。
典型材料的检查要求如下：（1）一般管道及其组成件外表面应无裂纹、缩孔、夹渣、折迭、重皮、凹陷及其它机械损伤等缺陷，规格尺寸应符合材料预算要求。
（2）法兰密封面不得有径向划痕，其它部位应符合（1）的要求。
（3）缠绕垫不得有松散、翘曲等缺陷，石棉垫表面应平整光滑，不得有气泡、分层、折皱等缺陷，八角垫、椭圆型垫不允许有划痕。
（4）螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，并应配合良好，无松动或卡涩现象，应有材质标记。
（5）质量证明文件应符合相应标准要求，技术指标应符合设计文件要求。
4.2设备检验a•装箱清单，设备和设计技术文件应齐全，并附有厂合格证、质量证明书及安装说明等技术文件；设备、材料的数量、型号和规格应符合设计规定；机电设备应无缺损件，表面应无损坏、变形和锈蚀等情况；b. 阀门安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。
c. 进行壳体压力试验和密封试验，对具有上密封结构的阀门进行上密封试验。
阀门的壳体试验压力应为阀门在20C时最大允许工作压力的1.5倍，密封试验压力为阀门在20 E时最大允许工作压力的1.1倍.阀门在试验压力下的持续时间不得小于5mi n。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
世纪太平洋化工
化工品中转基地罐区储运系统
阻火呼吸阀
检
修
方
案
确
认
书
检修方：顺发炼化设备厂
业主方：世纪太平洋化工
目录
1、工程概况 (2)
2、编制依据 (2)
3、施工方案概述 (2)
4、施工准备 (2)
5、安装方案 (3)
6、质量管理 (6)
7、HSE管理 (7)
8、施工机具及措施用料 (8)
9、施工记录表格 (8)
1、工程概况
受世纪太平洋化工（又称业主）委托，顺发炼化设备厂（又称检修方）对业主的化工品中转基地罐区储运系统26台储罐的呼吸阀投产运行至今的使用情况进行逐罐逐台专项的检查。
对发现的存在的问题予以记录备案，并提出实际的、切实可靠的维护保养改进措施以消除隐患，确保阻火呼吸阀各项操作的性能的正常和储罐运行的安全。
2、编制依据
业主提供的储罐分布图、施工安全手册及顺发炼化设备厂提供的阻火呼吸阀使用说明书。
3、检查方案概述
业主在确保罐顶操作环境，检修方遵守进场规定的前提下，进行呼吸阀的检查操作。
主要分为检查前的准备、检查的实施、检查结论汇总等3个方面。
4、检查前的准备
4.1业主相关部门的准备
4.1.1根据业主生产运行部提供的呼吸阀所在储罐的运行规律，确定适宜的施工时间为每天上午5:00～8点和下午18～22点。
4.1.2业主生产运行部根据呼吸阀的检查施工进度或装置实际运行状况，确定被检查的呼吸阀储罐编号，确保罐操作压力低于1300Pa。
4.1.3业主生产运行部确保在检修方进场前60分钟对被检查储罐进行氮封处理。
4.1.4业主生产运行部对呼吸阀出气口气体取样分析，确保在安全的情况下，告知检修方检查施工。
4.1.5业主在检修作业现场派员监护并提供便携式防爆手电照明工具及干粉灭火器。
4.2施工维修方的准备
4.2.1根据业主的提供的适宜的施工时间，提前1天进行作业申请。
4.2.2根据业主提供的施工安全手册库区安全规定要求，确保进场施工的必要条件——严禁携带香烟、火柴、打火机进入库区；不配带移动手机、手表、戒指、首饰及任何易脱落的吊件或挂件攀登储罐或在罐顶作业。
4.2.3配备个人安全防护装置——安全帽、防静电服装、工作鞋和操作用棉手套。
4.2.4必要的检查用防爆工具——铜扳手。
5、检查的实施
5.1施工维修方将当日的作业申请单按要求交1份给业主生产运行部中控室，便于对现场工作的监控、调度和协调。
5.2进入罐区和攀登罐前，应触摸静电释放装置以消除上的静电。
5.3对罐上所有呼吸阀进行逐台检查，不能遗漏。
5.4对发现的问题按要求填写《阻火呼吸阀检查记录》。
5.5在拆卸和安装呼吸阀零件时，注意轻拿轻放，要文明施工，不要野蛮操作。
5.6请理检查后的杂物，罐顶没有遗漏工具或零配件。
5.7撤离罐区时同样要进行身体静电的释放。
5.8 将当日随身携带的作业单交由业主生产运行部中控室处理。
5.9现场监护人员随时做好呼吸阀出口可燃气体的检测，确保作业安全。
6、检查记录汇总
6.1对所有呼吸阀的检查记录进行汇总。
6.2根据汇总结果，提出维护修理的方案供业主参考。
7、HSE管理
7.1、HSE管理组织机构
7.2、进场前所有施工人员要认真学习各项政策法规和制度，贯彻落实“安全第一，预
防为主”的方针，对职工进行安全教育，使全体施工人员的安全意识变为具体的行动。
7.3、做好工程的安全工作就是要“消灭事故”，各项工作必须把安全工作放在首位，各人员各工种都要制定相应的安全措施，对达不到安全施工条件的决不盲目施工，杜绝各种习惯性的违章作业发生。
8、施工机具及措施用料
主要施工机具设备明细表
JHA危害因素分析表
项目名称：储运系统阻火呼吸阀检修
项目所在地：世纪太平洋化工。
