控制装置及仪表练习及答案
热工仪表及控制装置试验职业技能试卷(213)
一、选择题（共 50 题，每题 1.0 分）：【1】当DBW型温度变送器的“工作-检查”开关拨到“检查”位置时，其输出电流为（），表示整机工作正常。
A．0mAB．10mAC．4~6mAD．20mA【2】调节系统中用临界比例带法整定参数的具体方法是（）。
A．将Ti置最大，TD置最小，δP置较大B．将Ti置最小，TD置最大，尽置较大C．将Ti置最小，TD置最小，δP置较小D．将Ti置最小，TD置最小，δP置较大【3】梯形图中动合触点与母线连接的指令为（）。
A．LDB．ORC．ANDD．LD-DOT【4】数字0.0520中的有效数字有（）位。
A．5B．4C．3D．2【5】交流电路中视在功率的单位是（）。
A．焦耳B．瓦特C．伏安D．乏【6】型号为WREK-211的热电偶，其型号中的“K”代表（）。
A．分度B．热电偶C．铠装式D．带卡套螺纹【7】气动基地式调节仪表的示值回程误差不应超过仪表（）。
A．允许基本误差的一半B．允许基本误差的绝对值C．允许基本误差D．允许基本误差绝对值的一半。
【8】对压力变送器及二次仪表进行全套系统检定时，输入的标准信号应是（）。
A．变送器的输入压力B．变送器的输出电流C．变送器的输出电压D．二次仪表所指示的压力值【9】计算机监视系统应有稳定、可靠的接地，在制造厂无特殊要求时，接地电阻一般不大于（）。
A．10ΩB．2ΩC．5ΩD．1Ω【10】在数字电路中，三极管相当于一个开关，通常工作在（）状态。
A．放大B．饱和C．死区D．饱和或截止【11】（）热电偶其热电势与温度的线性关系最好。
A．S型B．K型C．R型D．J型【12】弹性元件对温度变化较敏感，如弹性元件与温度较高的介质接触或受到高温的辐射，弹性就要（）而产生测量误差。
A．变形B．改变C．增大D．变小【13】旋转速度（转速）的单位转每分（r/min）是（）。
A．国际单位制的基本单位B．国家选定的非国际单位制单位C．国际单位制中具有专门名称的导出单位D．国际单位制的辅助单位【14】在汽轮机轴向位移保护系统中，轴向位移检测装置应设在（）,以排除转子膨胀的影响。
过程控制系统及仪表课后习题答案解析[完整版]
![过程控制系统及仪表课后习题答案解析[完整版]](https://img.taocdn.com/s3/m/e5725058bf23482fb4daa58da0116c175f0e1efd.png)
WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

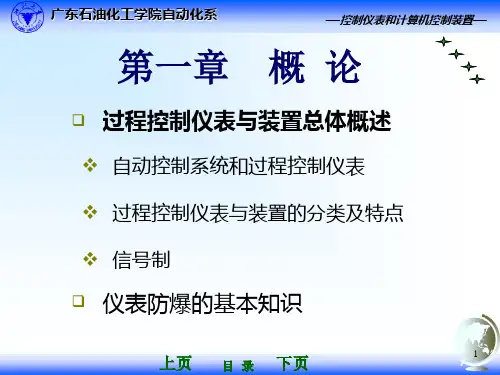

控制仪表及计算机控制装置概论.答案
—控制仪表和计算机控制装置—
电动仪表信号标准的使用
1、现场与控制室仪表之间采用直流电流信号
优点： a. 直流比交流干扰少 b. 直流信号对负载的要求简单 c. 电流比电压更利于远传信息 要求：接收仪表输入电阻小。 缺点：多个仪表接收同一电流信息，它们必须串联。
上页
目 录
下页
21
广东石油化工学院自动化系
上页
目 录
下页
7
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
按结构形式分类
• 单元组合式控制仪表 • 基地式控制仪表
• 集散型计算机控制系统 • 现场控制系统
上页
目 录
下页
8
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
单元组合式控制仪表
各个仪表之间用统一的标准信号进行联系，将各种 独立仪表进行不同的组合，可以构成适用于各种不同场 合的自动检测或控制系统。这类仪表有电动单元组合仪 表（DDZ）和气动单元组合仪表（QDZ）两大类。
作信号，操作执行元件，改变控制变量的大小。 执行单元的品种有：角行程电动执行器、直行程电 动执行器和气动薄膜调节阀等。 上页
目 录
下页
13
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
单元组合式控制仪表
8. 辅助单元 : 辅助单元是为了满足自动控制 系统某些要求而增设的仪表。 如：操作器、阻尼器、限幅器、安全 栅等。
上页
目 录
下页
28
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
防爆仪表的分级和分组
防爆仪表的分级
根据：最大试验安全间隙dmax 或
最小点燃电流的比值MICR
热工仪表及控制装置试验职业技能鉴定题库(高级工)第031套
热工仪表及控制装置试验职业技能鉴定题库（高级工）第031套一、选择题【1】在调节系统中适量加入（ C ）调节作用，可减小被调量的动态偏差，提局系统的稳定性。
A．比例B．积分C．微分D．线性【2】不属于闭环系统范围内的扰动称为（ B ）。
A．内部扰动B．外部扰动C．阶跃扰动D．基本扰动【3】RMS-700系列中的VBM010监测放大器在与PR6423传感器配合测轴振动量时，线路应设置为（ B ）方式。
A．测绝对振动量B．测相对振动量C．测振速D．测振幅【4】可编程序控制器的简称为（ D ）。
A．DCSB．BMSC．CRTD．PLC【5】KMM调节器在运行中，用户可根据需要通过（ B ）改变部分可变参数。
A．KMM编程器B．数据设定器C．面板按钮D．辅助开关【6】单元机组采用跟随控制时，汽轮机调节器的功率信号采用（ C ）信号，可使汽轮机调节阀的动作比较平稳。
A．实发功率B．功率指令C．蒸汽压力D．蒸汽流量【7】逻辑函数式F=ABC+A+B+C的逻辑值为（ C ）。
A．ABCB．0C．1D．F=A+B+ C【8】降压变压器必须符合（ C ）。
A．I1>I2B．K<1C．I1＜I2D．N1＜N2【9】在热工自动调节系统中，通常选用的衰减率为（ B ）。
A．0B．0.75~0.95【10】调节阀的漏流量一般应小于额定流量的（ B ）。
A．20%B．15%C．10%D．5%【11】在分散控制系统中DAS的主要功能是（ A ）。
A．数据采集B．协调控制C．顺序控制D．燃烧器管理【12】施工过程中的工序检验以（ B ）。
A．专业人员的检验为主B．工人自检、互检为主C．工地（车间）领导人检验为主D．建设单位检验为主【13】由三极管组成的非门电路，即三极管反向器是利用了三极管的（ B ）。
A．电流放大作用B．开关作用C．电压放大作用D．功率放大作用【14】前馈调节是直接根据（ B ）进行调节的调节方式。
热工仪表及控制装置试验技能试卷(第121套)
一、选择题（共 40 题，每题 1.0 分）：【1】带电接点信号装置压力表的示值检定合格后进行信号误差检定，其方法是将上限和下限的信号接触指针分别定于（）个以上不同的检定点上进行。
A．2B．3C．5D．7【2】热工仪表管路的敷设要尽量合理，否则将增加仪表设备的（）,影响测量和控制的准确性。
A．延迟时间B．干扰信号C．损坏D．测量误差【3】当DBW型温度变送器的“工作-检查”开关拨到“检查”位置时，其输出电流为（），表示整机工作正常。
A．0mAB．10mAC．4~6mAD．20mA【4】轴向位移应与转换器（前置放大器）输出信号中的（）相对应。
A．交流分量的有效值B．直流分量C．交流分量的峰-峰值D．交流分量的峰值【5】扰动信号变化最为剧烈的是（）信号。
A．阶跃B．矩形脉冲C．正弦D．交流【6】按钮开关的类组代号为（）。
A．LAB．LXC．HED．DS【7】逻辑函数式F=ABC+A+B+C的逻辑值为（）。
A．ABCB．0C．1D．F=A+B+ C【8】数据采集系统的综合误差抽检宜每（）进行一次。
A．3个月B．6个月C．12个月D．24个月【9】测量某段导线的电阻值时应选用（）来进行测量。
A．直流单臂电桥B．直流双臂电桥C．万用表D．电阻箱【10】执行机构绝缘电阻应合格，通电试运转时动作平稳，开度指示（）。
A．无误B．正确C．清楚D．正确、无跳动【11】如果基本RS触发器状态为“1”，则当在S端加触发脉冲消失后，其输出状态（）。
A．恢复触发前的状态B．保持现状态C．不能确定D．不稳定【12】测量热电偶产生的热电势应选用（）来测量。
A．万用表B．电流表C．直流电位差计D．直流单臂电桥【13】我国目前大容量汽轮机组的主汽温为（）。
A．535~550℃B．520~515℃C．260~280℃D．300℃左右【14】在汽轮机运行中，轴向位移发送器是（）移动的。
A．随转子一起B．随汽缸膨胀一起C．不D．逆汽缸膨胀方向【15】电子计算机用屏蔽控制电缆的额定电压为（）。
控制仪表及装置——考试复习题.
简答题5X8=40分第1章概论1. 一个简单的闭环调节系统中至少应包含哪几个环节？P1输入环节；输出环节；反馈环节等2. 过程控制仪表与装置的分类有哪几种形式？ P2按能源形式分类:可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表；按信号类型分类:分为模拟式和数字式两大类；按结构形式分类:单元组合式控制仪表,基地式控制仪表,集散型计算机控制系统,现场总线控制系统。
3. 过程控制仪表与装置按能源形式分类可分为哪几种？目前工业上普遍使用的是哪两种？ P2过程控制仪表与装置按能源形式分类可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表。
4.数字式控制仪表的特征有哪些？其传输信号为断续变化的数字量，可以进行各种数字运算和逻辑判断，功能完善性，能优越，能解决模拟式控制仪表难以解决的问题。
5. 变送单元的作用是什么？它能将各种被测参数，如温度、压力、流量、液位等变换成相应的标准统一信号传送到接收仪表，以供指示、记录或控制。
6. 控制单元的作用是什么？将来自变送单元的测量信号与给定信号进行比较，按照偏差给出控制信号，去控制执行器的动作。
7. 执行单元的作用是什么？它按照调节器输出的控制信号或手动操作信号，操作执行元件，改变控制变量的大小。
8. 现场总线控制系统的特征？ P3其特征为：现场控制和双向数字通讯，即将传统上集中于控制室的控制功能分散到现场设备中，实现现场控制，而现场设备与控制室内的仪表或装置之间为双向数字通讯。
9. 信号制是指什么？P3-4信号制即信号标准，是指仪表之间采用的传输信号的类型和数值。
10. 制定信号制的目的是什么？P3-4达到通用性和相互兼容性的要求，以便不同系列或不同厂家生产的仪表能够共同使用在同一控制系统中，实现系统的功能。
11. 气动仪表的信号标准？P3-4现场与控制室仪表之间宜采用直流电流信号。
14. 直流电流信号有哪些优缺点？P4-5优点：a、直流比交流干扰少b、直流信号对负载的要求简单c、电流比电压更利于远传信息缺点：a、多个仪表接收同一电流信息，它们必须串联b、任何一个仪表在拆离信号回路之前首先要把该仪表的两个输入端短接，否则其它仪表将会因电流中断而失去信号c 、仪表无公共接地点，须浮空工作。
仪表工知识试题及答案
仪表工知识试题及答案一、选择题1. 下列哪种仪表属于自动化仪表？（）A. 压力表B. 温度计C. 流量计D. 调节阀答案：D2. 调节阀按其作用方式可分为几类？（）A. 两类B. 三类C. 四类D. 五类答案：B3. 调节阀的流量特性有几种？（）A. 两种B. 三种C. 四种D. 五种答案：B4. 工业仪表的分类有哪些？（）A. 压力测量仪表、温度测量仪表、流量测量仪表B. 压力测量仪表、温度测量仪表、流量测量仪表、液位测量仪表C. 压力测量仪表、温度测量仪表、流量测量仪表、液位测量仪表、成分分析仪表D. 压力测量仪表、温度测量仪表、流量测量仪表、液位测量仪表、成分分析仪表、调节仪表答案：D5. 工业自动化控制系统主要由哪些部分组成？（）A. 传感器、执行器、控制器、显示器B. 传感器、执行器、控制器、调节器C. 传感器、执行器、控制器、调节器、反馈装置D. 传感器、执行器、控制器、调节器、反馈装置、计算机答案：C6. 以下哪种信号属于模拟信号？（）A. 数字信号B. 脉冲信号C. 连续信号D. 离散信号答案：C7. 调节器的输出信号输出方式有哪些？（）A. 电流输出、电压输出B. 电流输出、电压输出、脉冲输出C. 电流输出、电压输出、开关输出D. 电流输出、电压输出、模拟输出答案：B8. 调节器的调节规律有哪些？（）A. 比例调节、积分调节、微分调节B. 比例调节、积分调节、微分调节、PID调节C. 比例调节、积分调节、微分调节、PI调节D. 比例调节、积分调节、微分调节、PID调节、模糊调节答案：B9. 自动化仪表的安装要求有哪些？（）A. 符合设计要求、安装牢固、密封良好、连接正确B. 符合设计要求、安装牢固、密封良好、防腐防蚀C. 符合设计要求、安装牢固、密封良好、防腐防蚀、便于维护D. 符合设计要求、安装牢固、密封良好、防腐防蚀、便于维护、美观大方答案：C10. 自动化仪表的调试要求有哪些？（）A. 符合设计要求、仪表功能正常、示值准确、稳定性好B. 符合设计要求、仪表功能正常、示值准确、稳定性好、响应速度快C. 符合设计要求、仪表功能正常、示值准确、稳定性好、响应速度快、抗干扰能力强D. 符合设计要求、仪表功能正常、示值准确、稳定性好、响应速度快、抗干扰能力强、安全性高答案：C二、填空题1. 自动化仪表主要由传感器、_____、执行器三部分组成。
2013年控制仪表及装置试题答案
自动化仪表及装置试题答案一、简答题（60分）1.2.（1）定值控制系统，就是系统被控量的给定值保持在规定值不变或在小范围附近不变。
（2）程序控制系统，是被控量的给定值按预定的时间程序变化工作。
（3）随动控制系统，是一种被控量的给定值随时间任意变化的控制系统。
3. 对某些非线性因素，在数学上无法或难以推导，则要通过实验测量并进行关系近似与假设，这种通过试验来获取数学模型的方法称为被控过程的实验测取法。
4. 一个单回路控制系统主要由测量元件、变送器、调节器、调节阀、和被控过程等环节组成。
检测元件：感受工艺变量的变化并转换成特定信号。
变送器：作用是把被控变量主y(t)成比例地转换成测量信号z(t)作用，这是调节器的，调节器将输入信号与给定值比较得出偏差值对被控过程进行控制，调节阀作为动作执行者，调节阀的大小。
调节器：有比例控制，比例积分控制，比例微分控制，比例微分积分控制等类型。
执行器：接受调节器输出的控制信号，并转换成直线位移或角位移，来改变阀芯与阀座间的流通截面积以控制流入或流出被控过程的流体介质的流量。
5. 由热电耦测温原理可知，只有当热电耦温度不变时，热电势才是被测温度的单值函数，所以在测温过程中必须保持冷端温度恒定。
可是热电耦长度有限，其冷端会受到环境温度的影响而不断变化，为了使热电耦冷端温度保持恒定，则采用补偿导线。
6. 气开式：执行器输入压力p>0.02mpa时，阀开始打开，也就是说有信号压力时阀打开，无信号压力时阀关。
气关式则反之，有信号压力时阀关，无信号压力时阀开。
原则：主要是考虑在不同工艺条件下安全生产的需要。
a、考虑事故状态时人身、工艺设备安全。
b、考虑事故状态下减少经济损失，保证产品质量。
c、考虑介质的性质。
二、计算题（40分）1. 解：2. 解：衰减比最大偏差A，即超调量余差过渡时间（计算稳态值的±3％，即102或108，用尺子量后估算出时间振荡周期，时间作衰减振荡，所以振荡周期T=20－8=12min，（两个波峰的时间差）3. (1)最大绝对误差值为6 。
线路运行与检修专业-热工仪表及控制装置安装(高级工)题及参考答案
线路运行与检修专业-热工仪表及控制装臵安装（高级工）题及参考答案一、选择题1.>微型计算机系统包括硬件和软件两大部分，其软件部分包括系统软件和( D 应用)软件。
(A)存贮；(B)输入、输出；(C)I／O；(D)。
2.>可以存储一位二进制数的电路是( C )。
(A)单稳态触发器；(B)无稳态触发器；(C)双稳态触发；(D)积分电路。
3.>仪表的校验点应在全刻度范围内均匀选取，其数目除特殊规定外，不应少于( B )点。
(A)6；(B)5；(C)4；(D)3。
4.>直插补偿氧化锆氧量计，必须将测点选在( C )以上的地段。
(A)300℃；(B)450℃；(C)600℃；(D)800℃。
5.>压力表安装在取样点下5m处，已知用来测介质压力的水压力表显示数是1.0MPa，气压读数是0.1MPa，则所测介质的绝对压力是( D )。
(A)1.6MPa；(B)1.5MPa；(C)1.45MPa；(D)1.05MPa。
6.>可以把热工参数检测，调节控制的具体方案表示出来的图纸是( C )。
(A)安装接线图；(B)电气原理图；(C)控制流程图；(D)设计方案图。
7.>比例调节作用在调节过程的( D )阶段起作用。
(A)起始；(B)终止；(C)中间；(D)整个。
8.>用于气动单元组合仪表的信号气压一般为( B )MPa。
(A)0.01～0.05；(B)0.02～0.1；(C)0.5～0.2；(D)0.2～1。
9.>主蒸汽温度调节系统在10%负荷阶跃扰动下，其汽温动态偏差应不大于( C )。
(A)±3℃；(B)±4℃；(C)±5℃；(D)±6℃。
10.>连接执行机构与调节机构的连杆长度应可调且不宜大于( D )和有弯。
(A)2m；(B)3m；(C)4m；(D)5m。
11.>凝汽器水位测量装臵严禁装设( A )。
(A)排污阀；(B)平衡阀；(C)三通阀；(D)三组阀。
热工仪表及控制装置试验技能试卷(第125套)
一、选择题（共 40 题，每题 1.0 分）：【1】电动差压变送器输出开路影响的检定，应在输入量程（）的压力信号下进行。
A．30%B．50%C．70%D．90%【2】单元机组负荷增加时，初级阶段里所需的蒸汽量是由锅炉（）所产生的。
A．增加燃料量B．释放蓄热量C．増加给水量D．减少给水量【3】直吹式制粉系统是以（）调节锅炉的燃料量。
A．给煤机B．给粉机C．磨煤机D．煤粉仓【4】连锁控制属于（）A．过程控制级B．过程管理级C．生产管理级D．经营管理级【5】带电接点信号装置压力表进行信号误差检定时，标准器的读数与信号指针示值间的误差不得超过最大允许基本误差绝对值的（）倍。
A．1B．1.5C．2D．2.5【6】转速表系数（即转速比）就是（）。
A．转速表输入轴的转速与表盘指示转速之比B．被测对象的实际转速与转速表输入轴转速之比C．表盘指示转速与输入轴的转速之比D．转速表输入轴转速与被测对象实际转速之比【7】下列说法正确的是（）。
A．变压器可以改变交流电的电压B．变压器可以改变直流电的电压C．变压器可以改变交流电压，也可以改变直流电压D．变压器除了改变交流、直流电压外，还能改变直流电流【8】1bar相当于（）MPa。
A．0.01B．0.1C．1D．10.2【9】分散控制系统中不常应用的网络结构为（）。
A．星形B．环形C．总线形D．树形【10】下列数字为三位有效数字的是（）。
A．0.0170B．0.1070C．3.090D．5010【11】采用补偿式平衡容器的差压式水位计在测量汽包水位时能减少（）对测量的影响。
A．环境温度B．汽包压力和环境温度C．被测介质温度D．汽包工作压力【12】三极管工作在饱和区时（）。
A．发射结和集电结都加正向电压B．发射结和集电结都是正电位C．发射结加正向电压，集电结加反向电压D．集电结加正向电压后，发射结加反向电压【13】1151型差压变送器的基本误差是（）。
A．检定点的差压最大误差除以表计的上限差压B．检定点的输出电流最大误差除以16mAC．检定点的流量误差除以表计的上限流量D．检定点的输出电流误差除以20mA【14】蒸汽的流束膨胀系数（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场与控制室仪表之间采用直流电流信号
优点：
a.直流比交流干扰少
b.直流信号对负载的要求简单
c.电流比电压更利于远传信息
要求：接收仪表输入电阻小。
缺点：多个仪表接收同一电流信息，它们必须串联
△任何一个仪表在拆离信号回路之前首先要把该仪表的两
个输入端短接，否则其它仪表将会因电流中断而失去信号
△仪表无公共接地点，须浮空工作
优点△任何一个仪表拆离信号回路都不会影响其它仪表的运行。
△各个仪表具有公共接地点，可以共用一个直流电源。
要求：接收仪表的输入阻抗要足够高
3141、试述是电动执行器的校验步骤。
答：（1）当执行器校验接线无误后，接通电源，将伺服电机端盖上的：“手动——自动”开关拨向“手动”位置，摇动手柄，当输出轴转到零位时，位置发送器的输出电流应为4MA，（2）摇动手柄，使执行机构的输出轴旋转90度，此时位置发送器的电流应等于20MA，否则应调整位置发送器内的调幅值电位器。
输出轴的转角与位置发送器的输出电流成正比例关系，其误差应符合要求；（3）用双极开关改变输入信号的极性，使执行器向正、反两个方向旋转，输出轴应动作灵活，位置发送器的输出电流应随输出轴向转动而正确变化。
3142、试述电动执行器和气动执行机构的就地如何手动操作？
答：（1）电动执行器就地手动操作时，可将电动机上的把手拨到“手动”位置，拉出手轮，摇转即可；（2）气动执行机构就地手动操作时，可将控制箱上的平衡阀板到“手动”位置，将上、下缸气路连通。
不带手轮的气动执行机构，在其支架转轴端部带有六万头，可使用专用扳手进行手动操作。
3144、角行程执行器的机械调整主要指的是什么？若调节机构“全关”至“全开”，而执行器转臂旋转已超过90度或不到90度时，应怎样调整？
答：（1）机械调整主要指调整调节机构转臂的长度，能使电动执行器转臂逆时针旋转90度，或气动执行机构活塞杆由最低位置运动到最高位置时，调节机构从“全关”至“全开”，走完全行程；（2）或调节机构“全关”至“全开”，而执行器转臂旋转已超过90度时，应将调节机构转臂销轴孔向里移，即缩短转臂长度。
若执行器转臂旋转不到90度时，则应将调节机构转臂销轴孔向外移，即增长转臂长度。
3145、角行程电动执行器的安装位置应如何选择？
答：（1）执行器一般安装在被调节机构的附近，并便于操作维护和检修不影响通行；（2）拉杆不宜太长；（3）执行器与调节机构的转臂在同一平面内动作，否则应另装换向器；（4）安装完毕后，应使执行器手轮顺时针旋转，调节机构关小，反之开大，否则应在手轮旁标明开关方向；（5）执行器安装应保证在调节机构随主设备受热位移时
答案: 比例作用是依据偏差的大小来动作的，积分作用是依据偏差是否存在来动作的。
微分作用依据是偏差变化速度来动作的。
题: 在PID调节中P、I、D作用在系统中各起什么作用？
答案: 在系统中起着稳定被调参数的作用。
在系统中起着消除余差的作用。
在系统中起着超前调节的作用。
题: DDZ--Ⅲ型仪表与DDZ--Ⅱ型仪表相比有哪些主要特点。
答案:五个主要特点
（1）采用线性化的集成电路。
（2）采用国际标准信号制（现场转输信号为4---20mAdc控制室联络信号为1--5vdc，信号电流与电压转换电阻为250Ω）
（3）集中统一供电（由电源箱供给各单元，24v直流电源，）
（4）结构合理，功能多样
（5）可构成安全火花防爆系统。
(6) 自动化及仪表
: 什么是调节器“正”“反”作用，
答案:调节器的输出值，随正偏差值的增加而增加的为“正”作用，而调节器的输出值，随正偏差值的增加而减小的为“反”作用。
19. 差压变送器测量液位时，为什么要进行零点迁移，如何实现迁移，其实质是什么？25. 一台DDZ-Ⅲ型调节器在“自动”时无输出，“软手操”时有输出，这时故障可能在哪里？
38、PID调节中，P、I、D各代表什么？它们在自动调节中各起什么作用？
答：P代表比例调节，是依据偏差大小来动作的，在自动调节中起稳定被调参数的作用；I 代表积分作用，是依据偏差是否存在来动作的，在自动调节
中起消除余差的作用；D代表微分作用，是依据偏差变化速度来动作的，在自动调节中起超前调节作用。
72、角行程执行机构自动调节系统，手动操作正常，投入自动运行，执行机构走向最大或最小，问是何原因？
答：因为手动操作正常，所以操作器控制电机线没接反，原因可能有两种：
⑴调节器正反作用选错。
⑵伺服放大器接线有误。
27、简述电容式差压变送器的工作原理
27、答：电容式差压变送器的检测元件采用电容式压力传感器，组成分测量和放大两大部分。
输入差压作用于测量部分电容式压力传感器的中心感压
膜片，从而使感压膜片（即可动电极）与两固定电极所组成的减去电容之电容量发生变化，此电容变化量由电容/电流转换电路转换成电流信号Id，Id
和调零与零迁电路产生的调零信号IZ的代数和同反馈电路产生的反馈信号If进行比较，其差值送入放大器，经放大得到整机的输出信号IO。
>g2uM
140．试述电动执行器的校验步骤
答：（1）当执行器校验接线无误后，接通电源，将伺服电机端盖上的：手动自动开关拨向手动位置，摇动手柄，当输出轴转到零位时，位置发送器的
输出电流应为4mA，（2）摇动
手柄，使执行机构的输出轴旋转90度，此时位置发送器的电流应等于20mA，否则应调整位置发送器内的调幅值电位器输出轴的转角与位置发送器的输
出电流成正比例关系，其误差
应符合要求；（3）用双极开关改变输入信号的极性，使执行器向正反两个方向旋转，输出轴应动作灵活，位置发送器的输出电流应随输出轴向转动正确变化。
