继电保护实验报告线路保护
二常规继电保护的二次接线实验
实验二常规继电保护的二次接线实验
一、实验目的：
1、熟悉无时限电流速断保护和带时限电流速断保护的二次接线
2、增强自行设计、接线的实践动手能力。
二、实验设备和仪器：
WLB-ⅢB微机线路保护实验台
三、实验线路及原理
操作台保护接线原理图：
参考接线图：
四、实验方法：
1、理解操作台保护的实现过程，按照参考接线图进行接线。
2、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。
记录此时短路点的位置和保护装置切除故障的方式。
3、自行设计A站无时限电流速断保护和带时限电流速断保护的二次接线。
4、根据自己设计的接线方式进行接线。
5、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。
记录此时短路点的位置和保护装置切除故障的方式。
五、实验报告：
1、画出参考接线图的接线原理图：
2、画出自己设计的接线方式的接线原理图：
3、记录短路实验时短路点的位置以及保护装置切除故障的方式。
并分析产
生此种动作的原因。
六、实验注意事项：
1、为保证安全，在接线完毕之后要经过知道教师的检查，确认无误后方可
接通总电源开关进行短路实验。
2、连接三相电源线时，要用不同颜色的线加以区分。
(a-黄,b-绿,c-红)。
电力系统继电保护实验二(微机电流保护)
实验二 输电线路的电流微机保护实验（微机电流速断保护灵敏度检查实验）一、 实验目的1. 学习电力系统中微机型电流保护整定值的调整方法。
二、 2. 研究电力系统中运行方式变化对保护的影响。
三、 3. 了解电磁式保护与微机型保护的区别。
四、 接线方式及微机保护相关事项试验台一次系统原理图如图1所示。
实验原理接线图如图2所示。
A相负载B相负载C相负载图2实验原理接线图PT 测量 A.B 相接交流电压表, 以显示发电厂电压；做A.B 两相短路时, 电流表要接到A 相或B 相；微机的显示画面: 画面切换——用于选择微机的显示画面。
微机的显示画面由正常运行画面、故障显示画面、整定值浏览和整定值修改画面组成, 每按压一次“画面切换”按键, 装图1 电流保护实验一次系统图置显示画面就切换到下一种画面的开始页, 画面切换是循环进行的。
信号复位——用于装置保护动作之后对出口继电器和信号指示灯进行复位操作。
主机复位——用于对装置主板CPU进行复位操作。
微机保护装置故障显示项目DJZ-III试验台微机保护装置电流电压保护软件流程图如图3所示。
五、实验内容与步骤实验内容: 微机电流速断保护灵敏度检查实验。
实验要求：在不同的系统运行方式下, 调整滑动变阻器阻值的大小（阻值为滑动变阻器刻度除以10）, 做AB相, BC相和CA相短路实验, 记录对应的短路电流和保护是否动作。
如果保护不动作, 记录微机显示屏上“Ia”, “Ib”, “Ic”中的最大值；如果保护动作, 记录微机显示屏上“sd”的值。
四、实验过程及步骤（1）DJZ-III试验台的常规继电器和微机保护装置都没有接入电流互感器TA回路, 在实验之前应该接好线才能进行试验, 实验用一次系统图参阅图1, 实验原理接线图如图2所示。
按原理图完成接线, 同时将变压器原方CT的二次侧短接。
（2）将模拟线路电阻滑动头移动到0Ω处。
（3）运行方式选择, 置为“最小”处。
（4）合上三相电源开关, 直流电源开关, 变压器两侧的模拟断路器1KM、2KM, 调节调压器输出, 使台上电压表指示从0V慢慢升到100V为止, 注意此时的电压应为变压器二次侧电压, 其值为100V（PT测量A, B相接交流电压表）。
电力系统继电保护原理实验
实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。
（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
选2.4A 和4.8A 为实验整定值。
b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。
c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
继电保护三段式保护
姓名：李鑫学号：32112117班级：电气121成绩：实验四（单侧电源辐射式输电线路）三段式电流保护一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
3、掌握阶段式电流保护的电气接线和操作实验技术。
二、实验原理1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
图4-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图4-1。
XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。
第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II = t2I +△t。
无时限电流速断和带时限电流速断是线路XL-1的主保护。
第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t1III ，它是按照阶梯原则来选择的，即t1III = t2III+△t ，t2III 为线路XL-2的过电流保护的动作时限。
继电保护实验报告(完整版)
报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。
文档可根据实际情况进行修改和使用。
电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。
五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

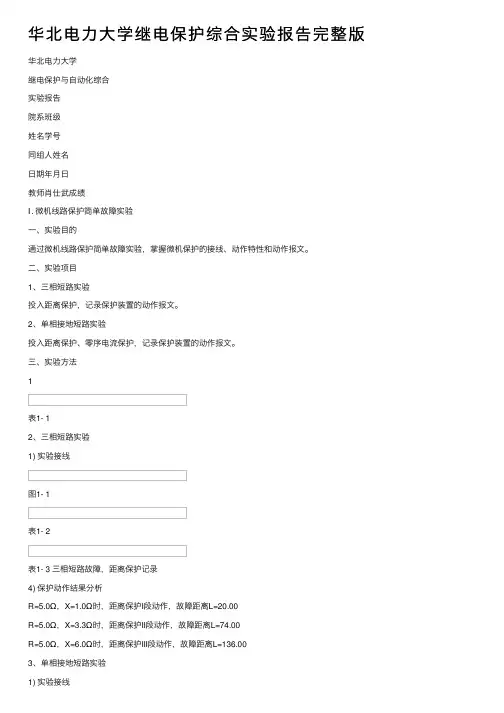

华北电力大学继电保护综合实验报告完整版
华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。
⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。
2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。
三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。
实验报告-线路三段式电流保护实验-学生
9．观察负荷灯泡熄灭情况和电流表读数，观察三段保护的动作情况。
10．实验结束后，将故障模拟断路器断开，将三相调压器输出调回0V，断开所有电源开关。
六．实验现象及分析
1．按两相星形接线图完成实验接线，将变压器原方CT的二次侧短接。
2．根据理论计算值整定各继电器的动作整定值：
=A、 =秒
=A、 =秒
=A、 =秒
3．将模拟线路电阻可移动头放置在中间（50%）位置。
4．系统运行方式选择为“最大”，将重合闸开关切换至“OFF”位置，转换开关选择在“线路”。退出所有保护连接片，使保护动作后不能够跳闸。
1.学习电力系统电流保护中电流、时间整定值的调整方法。
2.分析三段式电流保护动作配合的正确。
二．使用设备明细
DJZ-IIIC电气控制与继电保护综合教学试验台
三．实验内容
1．学习整定线路三段式电流保护的动作整定值、时间整定值；
2．观察三段式电流保护动作配合情况。
四．实验原理
图1实验原理接线图
五．实验方法、步骤
由于保护出口连接片已退出断开保护动作后不能使模拟断路器分断所以故障持续时间不易太长即要在故障开始后当所有保护均已经动作时人为断开故障模拟断路器
电气工程及其自动化专业实验报告
姓名
学号
实验名称
线路三段式电流保护实验
指导教师
刘天野、秦鹏
实验日期
20140921
所属课程
电力系统继电保护原理
设备台号
一．实验目的
5．核查三相调压器输出为0V。
6．合三相电源开关，合直流电源开关，合上变压器两侧的模拟断路器1KM、2KM，调节调压器输出，使线路上的线电压不超过100V，负载灯亮，合上模拟断路器。
继电保护原理基础-线路保护
2 继电保护的分类
按保护所起的作用分类： 主保护、后备保护、辅助保护等。
辅助保护： 为补充主保护和后备保护的性能或当主保护 和后备保护退出运行而增设的简单保护。
电力系统继电保护的工作配合
发电机保护区 变压器保护区 高压母线II保护区 线路保护区
低压母线保护区 高压母线I保护区 高压母线保护区
对电力系统继电保护 的基本要求
1 继电保护的基本原理
电流增大
过电流保护
电压降低
低电压保护
电流电压间的相位角会发生变化
正常运行时： arg U 20°
I
线路正方向 三相短路：
arg U 60° ~ 85° I
方向保护
1 继电保护的基本原理
测量阻抗发生变化
阻抗保护
Z=U I
正常运行时：负荷阻抗 短路时：短路阻抗
测量阻抗变小
1 继电保护的基本原理
故障切除时间： t = tPR + tQF
tPR 保护动作时间；
一般为0.06～0.12s，最快0.01～0.04s。
tQF 断路器动作时间；
一般为0为0.06～0.15s，最快快00.02～0.06s。
灵敏性
灵敏性是指在规定的保护范围内， 对故障情况的反应能力。满足灵敏性要 求的保护装置应在区内故障时，不论短 路点的位置与短路的类型如何，都能灵 敏地正确地反应出来。
方
继电保护的发展
过 差向距 高
微
行
电流动 电流离 频 保 保保保 保 护 护护护 护
波 保 护
波 保 护
年
年
年 年年年 年
年
年
代
代
微机化 网络化
智能化
保护、控制、 测量、通信
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除继电保护实验报告线路保护篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。
2．掌握动作电流、动作电压参数的整定。
二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的额定值。
三．实验设备四．实验内容1.整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为Kf?ufjudj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。
2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。
因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。
2实验二电磁型时间继电器实验一．实验目的熟悉Ds-20c系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的ccFL的规格；其次是环境温度；再次是工作的频率。
2．根据你所学的知识说明时间继电器常用在那些继电保护装置电路？主要用于各种保护和自动控制线路中，使被控制元件的动作得至可调的延时时间，如：限时电流速断保护、定时限过电流保护等等。
4实验三信号继电器实验一．实验目的熟悉和掌握Dx-8型继电器的工作原理，实际结构，基本特性及工作参数。
二．实验原理Dx-8型信号继电器，适用于直流操作的继电保护和自动控制线路中远距离复归的动作指示。
当继电器工作绕组加入电流时，簧片吸合，带动机械自锁机构动作，使告警指示作用的红牌翻落，同时触点锁紧闭合。
只有在绕组释放电压后，人工手动按压复位按钮，触点才能够释放断开。
1．动作电流的测试实验接线见图3-1，直流电流表位于epL-19，Rp1、Rp2采用epL-14的900?电阻盘，注意接线端的符号(A3、A2、A1、b2、b1)。
检查电阻盘的旋钮是否在逆时针到底位置，确认无误后，合上漏电断路器和epL-18的220V直流电源，慢慢顺时针调整电阻盘的旋钮，并同时观察直流电流表的读数和光示牌的动作情况。
加大输出电压直至继电器动作，光示牌亮。
此时直流电流表的指示值即为继电器的动作值。
填入表3-1。
同时观察告警红牌的翻落情况。
断开220V直流电源船形开关，继5篇二：继电保护实验报告、微机保护实验一：微机型电网电流、电压保护实验一、实验台工作原理及接线实验台一次接线如图，它是单侧电源供电的输电线路，由系统电源，Ab、bc线路和负载构成。
系统实验电源由三相调压器Tb调节输出线电压100V和可调电阻Rs组成；线路Ab和bc距离长短分别改变可调电阻RAb、Rbc阻值即可；负载由电阻和灯组成。
Ａ变电站和Ｂ变电站分别安装有s300L微机型电流电压保护监控装置。
线路Ab、bc三相分别配置有保护和测量用的电流互感器，变比15/5。
图电流、电压实验台一次接线线路正常运行时：线电压100V，Rs?2?,RAb?8?,Rbc?15?,Rf?28?实验台对应设备名称分别是：（1）1Km、2Km：分别为A变电站和b变电站模拟断路器；（2）RAb、Rbc：分别是线路Ab和bc模拟电阻；（3）3Km、4Km：分别是线路Ab和bc短路实验时模拟断路器；（4）3QF、4QF：分别是线路Ab和bc模拟三相、两相短路开关；二、实验内容：1、正确连接保护装置A站、b站的电流保护回路和测量回路，注意电流互感器接线。
2、合上电源开关，调节调压器电压从0V升到100V，根据计算得到：A站Ib站I IA.set?7A，IIIA.set?3A，IIIIA.set?2A，tA?0s，tAIIIIII?III0.5s，tA?1s；Ib.set?，IIIIb.set?A，tb?s，tbI?s，将整定值分别在s300L保护监控装置A站、b站保护中设定。
注：A站保护配置电流I、II、III段保护，b站只配置电流I、III段保护。
3、正常运行：调节Rs?2?,RAb?8?,Rbc?15?，分别合上1Km、2Km，使A站、b站投入运行，此时指针式电流、电压表及s300L保护监控装置显示正常运行状态的电气量。
表1正常运行A、b的电流、电压值4、故障实验：（1）线路bcIII段动作实验：分别合上1Km、2Km，使A站、b站投入运行，合上4Km模拟线路bc末端三相短路，观察保护动作情况bc段Ⅲ段动作，记录Ia?，Ib?A，Ic?。
（2）线路bc远后备实验：在s300L保护监控装置中，将b站III段电流保护退出，分别合上1Km、2Km，使A站、b站投入运行。
合上4Km模拟线模拟线路bc末端三相短路，观察保护动作情况A站Ⅲ段动作。
（3）线路bcⅠ段动作实验：调节Rbc?4?，然后分别合上1Km、2Km，使A站、b站投入运行。
合上4Km模拟线路bc 首端三相短路，观察保护动作情况bc段Ⅱ段动作，记录Ia?3A，Ib?3A，Ic?A。
（4）线路AbⅡ段动作实验：A站投入Ⅰ、Ⅱ、Ⅲ段电流保护，然后分别合上1Km、2Km，使A站、b站投入运行。
合上3Km模拟线路Ab末端三相短路，观察保护动作情况A段Ⅱ段动作，记录Ia?A，Ib?，Ic?A。
（5）线路AbⅠ段动作实验：调节RAb?4?，然后分别合上1Km、2Km，使A站、b站投入运行。
合上3Km模拟线路Ab 首端三相短路，观察保护动作情况Ab段Ⅰ段动作，记录Ia?3A，Ib?，Ic?。
（6）线路AbⅡ段近后备实验：在s300L保护监控装置中，将A站Ⅰ段电流保护不投入（整定Ⅰ段启动电流大于上题Ⅰ段短路电流值），然后分别合上1Km、2Km，使A站、b站投入运行。
合上3Km模拟线路Ab首端三相短路，观察保护动作情况Ab段Ⅱ段动作。
三、计算Rs×max=4w如图所示，系统参数为：Rs×min=2w（最大运行方式），Rs×g=3w（正常运行方式），III=1.1K=1.2，（最小运行方式），RAb=8w，Rbc=15w，负载Rf=28w，KrIel=1.2，KrII，elrelKss=1.5，Kre=0.9。
A站保护配置电流I、II、III段保护，b站配置电流I、III段保护，分别计算它们的整定值，确定动作时限，并校验其灵敏度。
