一、实验目的
1.掌握继电器工作原理和基本结构。
2.了解电压、电流继电器的特性及其试验方法。
3.学习使用继电器进行电路保护与控制。
二、实验仪器与设备
1.电压继电器。
2.电流继电器。
3.电源。
4.万用表。
5.多功能电表。
三、实验原理
1.继电器是一种电气操作的开关，它是由电磁继电部分和开关控制部分组成。通过控制电磁继电部分的通断，实现对电路中电流、电压或其它物理量的控制。
2.电压继电器根据输入电压的大小判断是否跳闸，以提供电路的过压保护功能。
3.电流继电器根据输入电流的大小判断是否跳闸，以提供电路的过流保护功能。
四、实验步骤
1.将电压继电器接入电路中，并设置合适的电压值。
2.测量并记录继电器的动作电压和释放电压。
3.将电流继电器接入电路中，并设置合适的电流值。
4.测量并记录继电器的动作电流和释放电流。
5.分析实验数据，计算继电器的动作时间和动作可靠性。
五、实验数据记录与分析
1.电压继电器实验数据
动作电压：10V
释放电压：5V
2.电流继电器实验数据
动作电流：1A
释放电流：0.5A
根据实验数据，可以计算出电压继电器的动作时间和动作可靠性。动作时间是指继电器从检测到动作到实际动作的时间，动作可靠性是指继电器能够可靠地动作的概率。
六、实验结论
1.通过实验可以得知，电压继电器在输入电压大于10V时会动作，而在输入电压小于5V时会释放。
2.电流继电器在输入电流大于1A时会动作，而在输入电流小于0.5A 时会释放。
3.根据实验数据计算，电压继电器的动作时间为0.2秒，动作可靠性为90%；电流继电器的动作时间为0.1秒，动作可靠性为95%。
4.电压、电流继电器在电路中具有重要的保护和控制作用，能够保证电路的正常运行和安全使用。
七、实验总结
通过这次实验，我对电压、电流继电器的工作原理和试验方法有了更深入的了解。实验过程中，我学会了如何接线、测量和分析继电器的特性数据。继电器在电路中具有重要的功能和作用，能够实现对电路的保护和控制。在今后的学习和工作中，我会进一步研究和应用继电器，提高电路的可靠性和安全性。
继保实验报告
实验一 电磁型电压电流继电器特性实验 1．实验目的 1）了解继电器基本分类方法及其结构。 2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。 3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 4）测量继电器的基本特性。 2．实验内容 1）电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验电路原理图如图1所示： 图1 电流继电器动作电流值测试实验原理图 实验步骤如下： （1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。 （2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 （3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。 （4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。 （5）重复步骤（2）至（4），测三组数据。 （6）实验完成后，使调压器输出为0V ，断开所有电源开关。 -
（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。（8）计算整定值的误差、变差及返回系数。 误差＝［动作最小值－整定值 ]／整定值 变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值 表1 电流继电器动作值、返回值测试实验数据记录表 2）电流继电器动作时间测试实验 电流继电器动作时间测试实验原理图如图2所示： 图2 电流继电器动作时间测试实验电路原理图 实验步骤如下： （1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。 （2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。

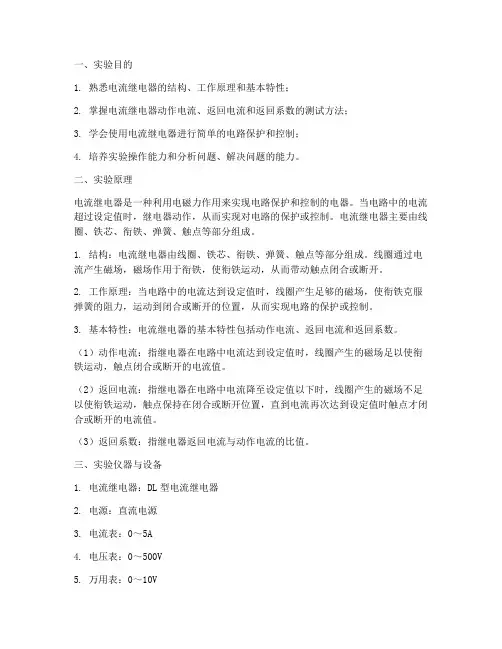

实验报告-电流继电器特性实验
实验报告-电流继电器特性实验 一、实验目的 1. 学习电流继电器的基本原理、结构和性能特点。 2. 了解电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。 3. 实验掌握电流继电器的特性曲线，并比较不同工作状态下电流继电器的特性差异。 二、实验原理 电流继电器是一种电磁开关，它是一种继电器，其操作是由一定电流在线圈中激磁发 生的。电流继电器有两个运动状态：动作状态和非动作状态，它们之间的切换是由线圈中 的激磁电流控制的。 在电流继电器中，有两个电路：控制电路和输出电路。控制电路是指用来驱动电流继 电器线圈的电路，而输出电路是指连接到电流继电器输出触点的电路。当控制电路中的电 流达到一定值时，电流继电器线圈中的磁通就会达到一定强度，从而使触点发生动作。当 激磁电流消失时，线圈中的磁通就会减弱，触点也会恢复到非动作状态。 三、实验器材 1. 电流继电器实验箱 2. 恒流源 3. 直流数字电压表 5. 计时器 6. 电线、插头等实验用具 四、实验步骤 1. 接线 将恒流源的正极和负极分别接到电流继电器实验箱中央的电源接口和地线接口处。 2. 调节电压和电流 调节恒流源的电压和电流使其输出的电压和电流分别为5V和1A，并按下电源开关。 将直流数字电压表和直流数字电流表依次连接到电流继电器实验箱输出接口的正负极上，并分别读出电压和电流。 4. 测量自由释放时间
将计时器连接到电流继电器实验箱输出接口的COM和NO接口上，按下自由释放按钮。记录电流继电器的自由释放时间。 5. 测量动作时间 按下手动动作按钮，记录电流继电器的动作时间。 6. 测量特性曲线 按下序列按键，记录不同电流下电流继电器的特性曲线。 五、实验结果分析 六、实验结论 通过本次实验，我们受益匪浅。我们学习了电流继电器的基本原理、结构和性能特点，并掌握了电流继电器的特性曲线绘制方法。同时，我们还了解了电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。在实验中，我们成功地完成了各项测 量和记录工作，并对实验结果进行了分析和总结。通过此次实验，我们对电流继电器的特 性和应用有了更深入的了解和认识。
电压电流继电器试验报告
电压电流继电器试验报告 一、实验目的 1.掌握继电器工作原理和基本结构。 2.了解电压、电流继电器的特性及其试验方法。 3.学习使用继电器进行电路保护与控制。 二、实验仪器与设备 1.电压继电器。 2.电流继电器。 3.电源。 4.万用表。 5.多功能电表。 三、实验原理 1.继电器是一种电气操作的开关，它是由电磁继电部分和开关控制部分组成。通过控制电磁继电部分的通断，实现对电路中电流、电压或其它物理量的控制。 2.电压继电器根据输入电压的大小判断是否跳闸，以提供电路的过压保护功能。 3.电流继电器根据输入电流的大小判断是否跳闸，以提供电路的过流保护功能。 四、实验步骤
1.将电压继电器接入电路中，并设置合适的电压值。 2.测量并记录继电器的动作电压和释放电压。 3.将电流继电器接入电路中，并设置合适的电流值。 4.测量并记录继电器的动作电流和释放电流。 5.分析实验数据，计算继电器的动作时间和动作可靠性。 五、实验数据记录与分析 1.电压继电器实验数据 动作电压：10V 释放电压：5V 2.电流继电器实验数据 动作电流：1A 释放电流：0.5A 根据实验数据，可以计算出电压继电器的动作时间和动作可靠性。动作时间是指继电器从检测到动作到实际动作的时间，动作可靠性是指继电器能够可靠地动作的概率。 六、实验结论 1.通过实验可以得知，电压继电器在输入电压大于10V时会动作，而在输入电压小于5V时会释放。 2.电流继电器在输入电流大于1A时会动作，而在输入电流小于0.5A 时会释放。
3.根据实验数据计算，电压继电器的动作时间为0.2秒，动作可靠性为90%；电流继电器的动作时间为0.1秒，动作可靠性为95%。 4.电压、电流继电器在电路中具有重要的保护和控制作用，能够保证电路的正常运行和安全使用。 七、实验总结 通过这次实验，我对电压、电流继电器的工作原理和试验方法有了更深入的了解。实验过程中，我学会了如何接线、测量和分析继电器的特性数据。继电器在电路中具有重要的功能和作用，能够实现对电路的保护和控制。在今后的学习和工作中，我会进一步研究和应用继电器，提高电路的可靠性和安全性。
电力系统继电保护实验报告
实验一电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 2.低压继电器实验接线图
三、预习题 1. DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。(串联，并联) 2.电流继电器的返回系数为什么恒小于1？ 答：返回电流与启动电流的比值称为继电器的返回系数Kre ，Kre=Ire/Iop ，使继电器开始动作的电流叫启动电流Iop ，动作之后，电流下降到某一点后接点复归，继电器返回到输出高电子，这一电流点叫返回电流Ire 。为了保证动作后输出状态的稳定性和可靠性，过电流继电器和过量动作继电器的返回系数恒小于1 。在实际应用中，常常要求较高的返回系数，如四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 整定电流I（安）线圈接线 方式为：线圈接线方式为： 测试序号 1 2 3 1 2 3 实测起动电流I dj 实测返回电流I fj 返回系数K f 起动电流与整定电流 误差% 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表 整定电压U（伏）24V 线圈接线48V 线圈接线
五、实验仪器设备 六、问题与思考 1．动作电流（压），返回电流（压）和返回系数的定义是什么？ 答: 在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。 2．返回系数在设计继电保护装置中有何重要用途？ 答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除.
南昌大学供配电实验报告
电磁型电流继电器和电压继电器 一、实验目的 1、熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理，基本特性。 2、掌握动作电流、动作电压参数的整定。 二、实验原理 DL-20G系列电流继电器和DY-20C系列电压继电器为电磁式继电器。由电磁系统，整定装置，接触点系统组成。当线圈导通时，衔铁克服游丝的反作用力矩而作用，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值.改变线圈的串联并联，可获得不同的额定值。 DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。继电器用于反映发电机，变压器及输电线短路和过负荷的继电器保护装置中。 DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。继电器用于反映发电机，变压器及输电线路的电压升高(过压保护)或电压降低(低电压起动)的继电保护装置。 三、实验仪器 四、实验步骤 1.整定点的动作值，返回值及返回系数测试。 实验接线图1-2，图1-4分别为过流继电器及低压继电器的实验接线。 (1) 电流继电器的动作电流和返回电流测试： a．选择EPL-04组件的DL-21C过流继电器(额定电流为6A)，确定动作值并进行整定.本实验整定值为2.7A及5.4A两种工作状态。 注意：本继电器在出厂时已把转动刻度盘上的指针调整到2.7A，学生也可以拆下玻璃罩子自行调整电流整定值。 b．根据整定值要求对继电器线圈确定接线方式：
注意： 1.过流继电器线圈可采用串联或并联接法，如右图所示.其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流读出，并联接法电流动作值则为串联接法的2倍。 2.串并联接线时需注意线圈的极性，应按照要求接线，否则就得不到预期的动作电流值。 c.按图1-2接线，调压器T 、变压器T2和电阻R 均位于EPL-20，220V 直流电源位于EPL-18，交流电流位于EPL-12，量程为10安，并把调压器表按钮逆时针调到低。 d. 检查无误后，合上主电路电源开关和220V 直流电源船型开关，顺时针调节自藕调压器，增大输出电流，并同时观察交流电流表的读数和光示牌的动作情况。注意：当电流表的读数接近电流整定值时，应缓慢对对自藕调压器进行调节，以免电流变化太快. 当光示牌由灭变亮时，说明继电器动作，观察交流表并读取电流值。 e.继电器动作后，反向缓慢调节。 调压器降低输出电流，当光示牌由亮变灭时，说明继电器返回。记录此时的电流值为返 回电流，用fj Ｉ表示（能使继电器返回的最大电流值），记入表1-2，并计算返回系数：继电 器的返回系数是返回与动作电流的比值，用f Ｋ表示。 fj f dj ＩＫ＝Ｉ 过电流继电器的返回系数在0.85-0.9之间．当小于0.85或大于0.9时应进行调整，调整方式见附录。 f ．改变继电器的线圈接线方式（采用并联接法），重复以上步骤。 (2)低压继电器的动作电压和返回电压测试 a ．选EPL-05中的DY-28C 型低压继电器（额定电压为30V ），确定动作值并进行初步整定。本实验整定值为24V 及48V 两种工作状态。 注意；本继电器在出厂时已把转动刻度盘上的指针调整到24V ，学生也可以拆下玻璃罩子自行调整电压整定值。
电力系统继电保护实验报告答案
网络高等教育《电力系统继电保护》实验报告 学习中心：福建永安奥鹏 层次：专科起点本科 专业：电气工程及其自动化 年级： 2011年春季 学号： 200803054060 学生姓名：胡凯
实验一电磁型电流继电器和电压继电器实验 一、实验目的 1.熟悉DL型电流继电器和DY型电压继电器的的实际结 构，工作原理、基本特性； 2.学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 2.低压继电器实验接线图
三、预习题 1. DL-20C系列电流继电器铭牌刻度值，为线圈并联_时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈___串联___时的额定值。 2.电流继电器的返回系数为什么恒小于1？ 电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于0.97才返回。因此返回值要小于1 。 四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 2．低压继电器的动作电压和返回电压测试
表二低压继电器实验结果记录表 五、实验仪器设备 六、问题与思考 1．动作电流（压），返回电流（压）和返回系数的定义是什么？
答：动作电压--是保护动作的最小电压； 返回电压--使保护装置停止动作的电压； 返回系数--返回电压/动作电压一般小于1 2．返回系数在设计继电保护装置中有何重要用途？ 答：是确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除. 实验二电磁型时间继电器和中间继电器实验 一、实验目的 1.熟悉时间继电器和中间继电器的实际结构、工作原理和 基本特性； 2.掌握时间继电器和中间继电器的的测试和调整方法。 二、实验电路 1．时间继电器动作电压、返回电压实验接线图 2．时间继电器动作时间实验接线图
继电器实验报告
继电器实验报告 继电器实验报告 继电器是一种常见的电器元件，广泛应用于电力系统、自动化控制、通信设备 等领域。本次实验旨在通过对继电器的实际操作，深入了解其原理和工作机制，并探索其在电路中的应用。 实验一：继电器的基本原理 继电器是一种电磁开关，由线圈和触点组成。当线圈通电时，产生磁场，使触 点闭合或断开，从而实现电路的开关控制。实验中，我们使用了一个直流继电器，通过连接电源和开关，观察继电器的工作状态。 在实验过程中，我们发现继电器的工作与线圈的极性有关。当正极连接到线圈 的一端，负极连接到线圈的另一端时，继电器的触点闭合；反之，触点断开。 这说明继电器的工作是由线圈产生的磁场所引起的。此外，我们还观察到继电 器在断开电源后，触点会恢复到初始状态，这是由于继电器内部的弹簧机构的 作用。 实验二：继电器在电路中的应用 继电器在电路中有着广泛的应用，其中之一就是电路的开关控制。我们通过搭 建一个简单的电路，使用继电器实现灯泡的开关控制。 实验中，我们将继电器的触点与灯泡连接，线圈与电源和开关相连。当开关闭 合时，线圈通电，继电器的触点闭合，灯泡亮起；当开关断开时，线圈断电， 继电器的触点断开，灯泡熄灭。通过这个实验，我们可以看到继电器在电路中 的重要作用，实现了电路的远程控制。 除了开关控制，继电器还可以用于电路的保护。例如，在电力系统中，继电器
可以用于监测电流、电压等参数，一旦超过设定值，继电器会自动断开电路，起到保护作用。此外，继电器还可以用于电路的时序控制、电机的启动等。实验三：继电器的特点和注意事项 继电器作为一种常见的电器元件，具有一些特点和需要注意的事项。首先，继电器的线圈需要匹配电源的电压，否则无法正常工作。此外，线圈的功率也需要根据实际需求进行选择，过大或过小都会影响继电器的工作。 其次，继电器的触点有一定的寿命，需要定期检查和更换。触点的负载能力也需要根据实际情况进行选择，过大的负载会导致触点烧毁。 另外，继电器在使用过程中需要注意防护措施，避免触电和短路等事故。在接线时，应确保电源和负载的正确连接，避免引起电路故障。 继电器作为一种重要的电器元件，其原理和应用具有重要的实际意义。通过本次实验，我们深入了解了继电器的工作原理和特点，并探索了其在电路中的应用。继电器的广泛应用范围和重要作用，使其成为电气工程领域不可或缺的一部分。在今后的学习和实践中，我们将更加深入地研究和应用继电器，为电气系统的设计和控制提供有力的支持。
#大工12秋《电力系统继电保护实验》实验报告___含答案
网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心（直属） 层次：专科起点本科 专业：电气工程及自动化 年级：春/秋季 学号： 学生姓名：
实验一电磁型电流继电器和电压继电器实验 一、实验目的 1. 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工 作原理、基本特性； 2.学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 2.低压继电器实验接线图 三、预习题 1. DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。(串联，并联) 2.电流继电器的返回系数为什么恒小于1？ 答：返回电流与启动电流的比值称为继电器的返回系数Kre ，Kre=Ire/Iop ，使继电器开始动作的电流叫启动电流Iop ，动作之后，电流下降到某一点后接点复归，继电器返回到输出高电子，这一电流点叫返回电流Ire 。为了保证动
作后输出状态的稳定性和可靠性，过电流继电器和过量动作继电器的返回系数恒小于1 。在实际应用中，常常要求较高的返回系数，如0.85-0.9 四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表 五、实验仪器设备
六、问题与思考 1．动作电流（压），返回电流（压）和返回系数的定义是什么？ 答: 在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。2．返回系数在设计继电保护装置中有何重要用途？ 答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除.
继电保护实验报告
一、电磁型电流继电器和电压继电器实验 一、实验目的 熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。显然，如果在动作电流后继续增大电流，继电器就不会返回了。 可见，返回电流总是小于动作电流的。而继电器的返回系数，就是其返回电流与启动电流的比值啊。所以，继电器的返回系数总是小于1 的。 、返回电流（压）和返回系数的定义是什么？ 2、动作电流（压） 答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。 返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。 返回系数：返回电流和动作电流的比值叫做返回系数。这个系数通常要求要大于0.85 3、返回系数在设计继电保护装置中有何重要用途？ 答：1.确保保护选择性的重要指。 2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。 返回系数就是继电器的返回量数值与动作量数值的比值。比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。 三、原理说明 DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的 继电保护装置中。 DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。 DL—20c、DY—20c系列继电器的内部接线图见图1一1。上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时， 衔铁克服反作用力矩而动作，且保持在动作状态。过电流（压）继电器：当
《电力系统继电保护实验》实验报告
网络高等教育 《电力系统继电保护》实验报告 学习中心：贵州贵阳奥鹏学习中心[24] 层次：专科起点本科 专业：电气工程及自动化 年级： 2015 年秋季 学号： 8 学生姓名：陈兵兵 实验一电磁型电流继电器和电压继电器实验 1、实验目的 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图
过流继电器实验接线图 2.低压继电器实验接线图 低压继电器实验接线图 三、预习题 1. 过流继电器线圈采用串联接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用并联接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联，并联) 2. 动作电流（压），返回电流（压）和返回系数的定义是什么？
答：.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。 .使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。 四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表
五、实验仪器设备 六、问题与思考 1．电流继电器的返回系数为什么恒小于1？ 答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。根据返回力矩的定义，返回系数恒小于1. 2．返回系数在设计继电保护装置中有何重要用途？ 答：返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。
继电器控制实验报告
继电器控制实验报告 篇一：继电保护实验报告 实验一电磁型电流继电器和电压继电器实验 一．实验目的 1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。 2．掌握动作电流、动作电压参数的整定。 二．实验原理 线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串联并联，可获得不同的额定值。 三．实验设备 四．实验内容 1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试： 返回系数是返回与动作电流的比值，用Kf表示：Kf? IfjIdj 1 （2）低压继电器的动作电压和返回电压测试： 返回系数Kf为 Kf? UfjUdj
五．思考题 1、电流继电器的返回系数为什么恒小于1？ 电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。 2、返回系数在设计继电保护装置中有何重要用途？ 对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。 2 实验二电磁型时间继电器实验 一．实验目的 熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法， 二．原理说明 当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静

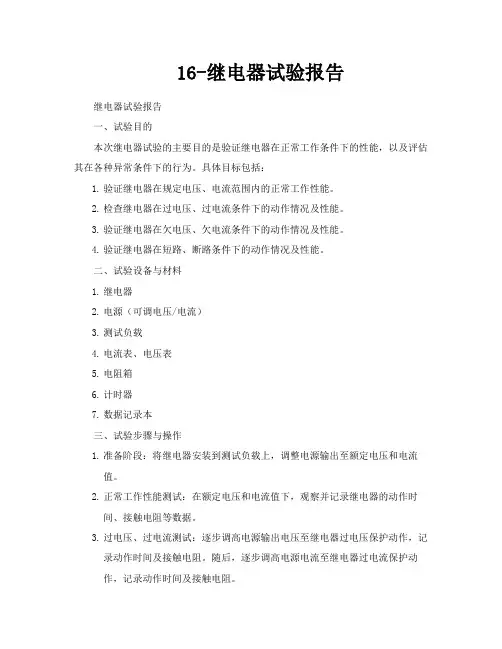

16继电器试验报告
